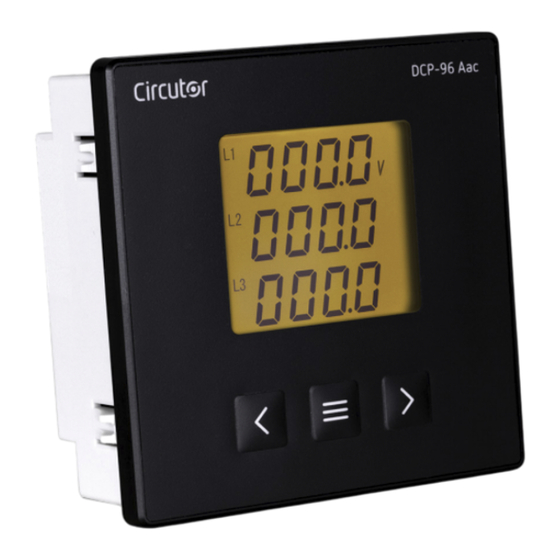

DCP-96 Aac
MANUAL DE INSTRUCCIONES
(M264B01-01-19A)

Publicidad

Tabla de contenido
loading

Resumen de contenidos para Circutor DCP-96 Aac

  • Página 1 Amperímetro AC DCP-96 Aac MANUAL DE INSTRUCCIONES (M264B01-01-19A)
  • Página 2 DCP-96 Aac Manual de Instrucciones...
  • Página 3: Precauciones De Seguridad

    En el presente manual, si las instrucciones precedidas por este símbolo no se respetan o realizan correc- tamente, pueden ocasionar daños personales o dañar el equipo y /o las instalaciones. CIRCUTOR, SA se reserva el derecho de modifi car las características o el manual del producto, sin previo aviso. LIMITACIÓN DE RESPONSABILIDAD CIRCUTOR, SA se reserva el derecho de realizar modifi caciones, sin previo aviso, del dispo- sitivo o a las especifi caciones del equipo, expuestas en el presente manual de instrucciones.
  • Página 4: Tabla De Contenido

    DCP-96 Aac CONTENIDO PRECAUCIONES DE SEGURIDAD ����������������������������������������������������������������������������������������������������������������������� 3 LIMITACIÓN DE RESPONSABILIDAD ������������������������������������������������������������������������������������������������������������������ 3 CONTENIDO ����������������������������������������������������������������������������������������������������������������������������������������������������������� 4 HISTÓRICO DE REVISIONES �������������������������������������������������������������������������������������������������������������������������������� 5 SÍMBOLOS ������������������������������������������������������������������������������������������������������������������������������������������������������������� 5 1�- COMPROBACIONES A LA RECEPCIÓN ��������������������������������������������������������������������������������������������������������� 6 2�- DESCRIPCIÓN DEL PRODUCTO ��������������������������������������������������������������������������������������������������������������������� 6 3�- INSTALACIÓN DEL EQUIPO ���������������������������������������������������������������������������������������������������������������������������� 7 3�1�- RECOMENDACIONES PREVIAS �������������������������������������������������������������������������������������������������������������...
  • Página 5: Histórico De Revisiones

    DCP-96 Aac HISTÓRICO DE REVISIONES Tabla 1: Histórico de revisiones� Fecha Revisión Descripción 11/19 M264B01-01-19A Versión Inicial SÍMBOLOS Tabla 2: Símbolos� Símbolo Descripción Conforme con la directiva europea pertinente. Conforme a la directa CMiM Equipo bajo la directiva europea 2012/19/EC. Al finalizar su vida útil, no deje el equipo en un contenedor de residuos domésticos.
  • Página 6: Comprobaciones A La Recepción

    Si observa algún problema de recepción contacte de inmediato con el trans- portista y/o con el servicio postventa de CIRCUTOR� 2�- DESCRIPCIÓN DEL PRODUCTO El DCP-96 Aac es un equipo diseñado para la medida y visualización de la corriente y fre- cuencia trifásica AC. El equipo dispone de: - 3 teclas, que permiten moverse por las diferentes pantallas y realizar la programación...
  • Página 7: Instalación Del Equipo

    La instalación del equipo DCP-96 Aac debe ser realizada por personal autorizado y cualificado. Antes de manipular, modificar el conexionado o sustituir el equipo se debe quitar la alimenta- ción y desconectar la medida.
  • Página 8: 3�2�- Instalación

    DCP-96 Aac 3.2.- INSTALACIÓN Con el equipo conectado, los bornes, la apertura de cubiertas o la eliminación de elementos, puede dar acceso a partes peligrosas al tacto. El equipo no debe ser utilizado hasta que haya finalizado por completo su instalación.
  • Página 9: 3�3�- Bornes Del Equipo

    Un error en el tipo de conexión o en la secuencia de fases, puede provocar errores en la medida. 3.3.- BORNES DEL EQUIPO Tabla 4:Relación de bornes del DCP-96 Aac� Bornes del equipo 1: L/+, Alimentación auxiliar 6: I2 S1, Entrada de corriente L2 2: N/-, Alimentación auxiliar...
  • Página 10: 3�4�- Esquemas De Conexionado

    DCP-96 Aac 3.4.- ESQUEMAS DE CONEXIONADO Alimentación Auxiliar Power Supply S2 S1 S2 S1 CARGA / LOAD Figura 5: Medida de corriente� Manual de Instrucciones...
  • Página 11: Funcionamiento

    Con guración Con guración Figura 6: Display DCP-96 Aac� 4.2.- FUNCIONES DEL TECLADO El DCP-96 Aac dispone de 3 teclas, para la visualización y configuración del equipo, Tabla 5 y Tabla 6  Pantallas de visualización: Tabla 5: Función del teclado: Pantallas de visualización�...
  • Página 12: Visualización

    DCP-96 Aac 5�- VISUALIZACIÓN 5.1.- MEDIDA DE RED MONOFÁSICA El DCP-96 Aac dispone de 2 pantallas de visualización en el sistema de medida de red monofásica, ver “6.1.1.- SISTEMA DE MEDIDA”, Tabla 7 Utilizar las teclas , para moverse entre las diferentes pantallas.
  • Página 13: 5�2�- Medida De Red Trifásica A 3 O 4 Hilos

    DCP-96 Aac 5.2.- MEDIDA DE RED TRIFÁSICA A 3 o 4 HILOS El DCP-96 Aac dispone de 2 pantallas de visualización en el sistema de medida de red trifásica a 3 o 4 hilos, ver “6.1.1.- SISTEMA DE MEDIDA”, Tabla 8 Utilizar las teclas , para moverse entre las diferentes pantallas.
  • Página 14: Configuración

    1906 Figura 7: Menú de configuración DCP-96 Aac. Desde cualquier pantalla de los menús de configuración, si no se pulsa ninguna tecla durante 4 minutos, el equipo sale del menú de configuración y vuelve a la pantalla de visualización.
  • Página 15: 6�1�- Configuración De La Entrada

    DCP-96 Aac Valor del password por defecto: 0001 Nota : El valor del password se puede modificar, ver � “6.2.4.- PASSWORD DE ACCESO” Para validar el dato, realizar una pulsación larga (>3s) de la tecla Si el valor del password no es correcto aparece el mensaje durante unos segundos y el equipo vuelve a la pantalla de configuración del password,...
  • Página 16: 6�1�2�- Primario De Corriente

    DCP-96 Aac Para validar la opción, realizar una pulsación larga de la tecla Utilizar las teclas para moverse entre las pantallas del menú. 6�1�2�- PRIMARIO DE CORRIENTE En esta pantalla se configura el valor del primario de corriente. inpt inpt >3s...
  • Página 17: 6�1�4�- Guardar Configuración

    DCP-96 Aac Para validar el datos, realizar una pulsación larga de la tecla Utilizar las teclas para moverse entre las pantallas del menú. 6�1�4�- GUARDAR CONFIGURACIÓN En esta pantalla se guarda la configuración del equipo. SAuE SAuE >3s Realizar una pulsación larga (>3s) de la tecla para acceder a la configuración del valor.
  • Página 18: 6�2�- Configuración Del Sistema

    DCP-96 Aac 6.2.- CONFIGURACIÓN DEL SISTEMA , muestra el menú de configuración del sistema. Figura 10 >3s Visualización cíclica del display >3s liGH LiGH Backlight del display 0000 0000 >3s diSP diSp Pantalla inicial del display >3s CodE CodE Password de acceso...
  • Página 19: 6�2�2�- Backlight Del Display

    DCP-96 Aac 6�2�2�- BACKLIGHT DEL DISPLAY En esta pantalla se configura el tiempo en segundos en el que la iluminación del display se mantiene encendida si no se toca ninguna tecla. >3s liGH LiGH 0000 0000 Realizar una pulsación larga (>3s) de la tecla para acceder a la configuración del valor.
  • Página 20: 6�2�4�- Password De Acceso

    DCP-96 Aac 6�2�4�- PASSWORD DE ACCESO En esta pantalla se configura el valor del passsword de acceso al menú de configuración. >3s CodE CodE 0001 0001 Realizar una pulsación larga (>3s) de la tecla para acceder a la configuración del valor.
  • Página 21: 6�2�6�- Guardar Configuración

    DCP-96 Aac 6�2�6�- GUARDAR CONFIGURACIÓN En esta pantalla se guarda la configuración del equipo. SAuE SAuE >3s Realizar una pulsación larga (>3s) de la tecla para acceder a la configuración del valor. Utilizar las teclas para desplazarse entre las diferentes opciones: , para no guardar la configuración.
  • Página 22: Características Técnicas

    DCP-96 Aac 7�- CARACTERÍSTICAS TÉCNICAS Alimentación en CA Tensión nominal 80 ... 270 V ~ Frecuencia 50 / 60 Hz Consumo 1 ... 4 VA Categoría de la Instalación CAT III 300V Alimentación en CC Tensión nominal 80 ... 270 V 18 ...
  • Página 23 Ensayos de inmunidad a los huecos de tensión, interrupciones breves IEC 61000-4-11 y variaciones de tensión� Requisitos de seguridad de equipos eléctricos de medida, control y uso en labo- IEC 61010-1 ratorio� Parte 1: Requisitos generales� 4(max) 41.5 Figura 11: Dimensiones DCP-96 Aac� Manual de Instrucciones...
  • Página 24: Mantenimiento Y Servicio Técnico

    Tel: 902 449 459 ( España) / +34 937 452 919 (fuera de España) email: sat@circutor.com 9�- GARANTÍA CIRCUTOR garantiza sus productos contra todo defecto de fabricación por un período de dos años a partir de la entrega de los equipos. CIRCUTOR reparará o reemplazará, todo producto defectuoso de fabricación devuelto duran- te el período de garantía.
  • Página 25: Certificado Ce

    DCP-96 Aac 10�- CERTIFICADO CE Manual de Instrucciones...
  • Página 26 DCP-96 Aac Manual de Instrucciones...
  • Página 27 DCP-96 Aac Manual de Instrucciones...
  • Página 28: Anexo A�- Menú De Configuración

    DCP-96 Aac ANEXO A�- MENÚ DE CONFIGURACIÓN ProG CodE CodE 2206 >3s >3s 2207 0000 0001 2208 >3s inpt inpt inpt inpt >3s Sistema de medida >3s inpt inpt >3s Primario de corriente Ct 1 Ct 1 0005 0005 inpt inpt >3s...
  • Página 29 DCP-96 Aac Manual de Instrucciones...
  • Página 30 CIRCUTOR, SA Vial Sant Jordi, s/n 08232 - Viladecavalls (Barcelona) Tel: (+34) 93 745 29 00 - Fax: (+34) 93 745 29 14 www.circutor.es central@circutor.com...
