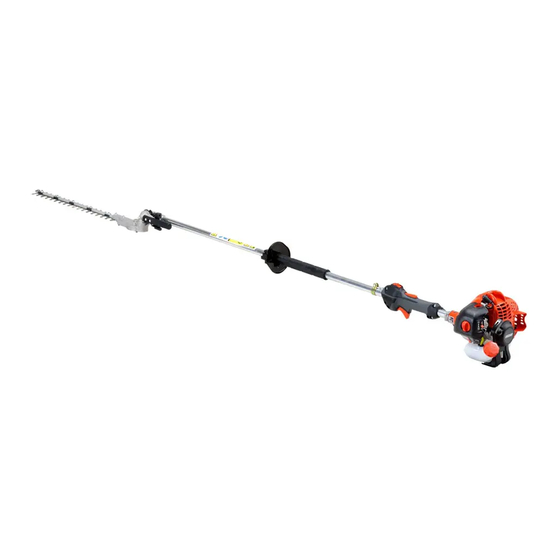

Echo HCA-265ES-LW Manual De Instrucciones

Ocultar thumbs
Tabla de contenido

Publicidad

Idiomas disponibles
  • MX

Idiomas disponibles

Enlaces rápidos

Descargar este manual
1????
MANUALE PER L'OPERATORE
MANUAL DE INSTRUCCIONES
READ THE INSTRUCTIONS CAREFULLY AND FOLLOW THE RULES FOR
SAFE OPERATION.
FAILURE TO DO SO COULD RESULT IN SERIOUS INJURY.
LIRE ATTENTIVEMENT LES INSTRUCTIONS ET SUIVRE LESRÈGLES DE
SECURITÉ.LE NON-RESPECT DES RÈGLES DE SÉCURITÉ ENTRAÎNE UN
RISQUE DE BLESSURE GRAVE.
LESEN SIE DIE BEDIENUNGSANLEITUNG SORGFÄLTIG DURCH, UND
BEFOLGEN SIE DIE SICHERHEITSREGELN. ANDERNFALLS BESTEHT DAS
RISIKO SCHWERER VERLETZUNGEN.
LEGGERE E SEGUIRE ATTENTAMENTE LE ISTRUZIONI PER LAVORARE IN
CONDIZIONI DI MASSIMA SICUREZZA. LA MANCATA OSSERVANZA DELLE
ISTRUZIONI POTREBBE PROVOCARE LESIONI GRAVI.
LEA ATENTAMENTE LAS INSTRUCCIONES Y SIGA LAS INDICACIONES
PARA UN FUNCIONAMIENTO SEGURO. DE NO HACERLO, PODRÍA SUFRIR
LESIONES GRAVES.
OPERATOR'S MANUAL
MANUEL D'UTILISATION
BEDIENUNGSANLEITUNG
AVERTISSEMENT
AVVERTENZA
ADVERTENCIA
HCA-265ES-LW
WARNING
WARNUNG
ENGLISH
FRANÇAIS
DEUTSCH
ITALIANO
ESPAÑOL

Publicidad

Tabla de contenido
loading

Manuales relacionados para Echo HCA-265ES-LW

Resumen de contenidos para Echo HCA-265ES-LW

  • Página 1 ESPAÑOL OPERATOR'S MANUAL MANUEL D'UTILISATION BEDIENUNGSANLEITUNG MANUALE PER L'OPERATORE MANUAL DE INSTRUCCIONES HCA-265ES-LW WARNING READ THE INSTRUCTIONS CAREFULLY AND FOLLOW THE RULES FOR SAFE OPERATION. FAILURE TO DO SO COULD RESULT IN SERIOUS INJURY. AVERTISSEMENT LIRE ATTENTIVEMENT LES INSTRUCTIONS ET SUIVRE LESRÈGLES DE SECURITÉ.LE NON-RESPECT DES RÈGLES DE SÉCURITÉ...
  • Página 3 1Top cover ENGLISH (Original instructions) OPERATOR'S MANUAL HEDGE TRIMMER HCA-265ES-LW WARNING READ THE INSTRUCTIONS CAREFULLY AND FOLLOW THE RULES FOR SAFE OPERATION. FAILURE TO DO SO COULD RESULT IN SERIOUS INJURY.
  • Página 4 Always keep your manual in a place where it is readily accessible. If you have lost your manual or it is damaged and no longer readable, please purchase a new one from your ECHO DEALER.

  • Página 5: Tabla De Contenido

    Contents For safe use of your product....................4 Warning notices ......................4 Other indicators ......................4 Symbols ......................... 4 Location in which the safety decal is attached............... 6 Handling fuel........................7 Handling the engine....................... 7 Handling the product ..................... 9 Packing list........................

  • Página 6: For Safe Use Of Your Product

    For safe use of your product For safe use of your product Be careful to read this section before using your product. The precautions described in this section contain important safety information. Please observe them carefully. You must also read the precautions that appear in the body of the manual itself. Text following a [diamond mark] mark describes the potential consequences of failing to observe the precaution.
  • Página 7 For safe use of your product Symbol form/shape Symbol description/applica- Symbol form/shape Symbol description/applica- tion tion Choke Control Do not use the product in plac- "Cold Start" es with poor ventilation Position (Choke Closed) Choke Control "Run" Beware of fire Position (Choke Open) Beware of electric shocks...

  • Página 8: Location In Which The Safety Decal Is Attached

    For safe use of your product Location in which the safety decal is attached The safety decal shown below has been attached to the products described in this manual. Ensure that you understand what the decal means before using your product. If the decal becomes unreadable due to wear and tear or damage, or peels off and is lost, please purchase a replacement decal from your dealer and attach it in the location shown in the illustrations below.

  • Página 9: Handling Fuel

    For safe use of your product Handling fuel DANGER Always keep well away from fire when refuelling Fuel is highly inflammable and leads to a risk of fire if mishandled. Use extreme care when mixing, storing or handling or serious personal injury may result. Be careful to observe the following instructions. Do not smoke or hold a flame near when refuelling.
  • Página 10 For safe use of your product WARNING Starting the engine Put safety first in the case of fire or smoke Be particularly careful to observe the following precau- If fire comes from the engine or smoke appears from tions when starting the engine: any area other than the exhaust vent, first distance Always ensure all handles and guards are fitted yourself from the product to ensure your physical safe-...

  • Página 11: Handling The Product

    For safe use of your product Handling the product General precautions WARNING Operator's manual Loaning or assigning your product Be careful to read the operator's manual When loaning your product to another party, ensure properly before using your product in or- that the person borrowing the product receives the op- der to ensure correct operation.
  • Página 12 For safe use of your product WARNING Users of the product Vibration and cold The product should not be used by: It is believed that a condition called Raynaud's Phenome- people who are tired non which affects the fingers of certain individuals may be people who have taken alcohol brought about by exposure to vibration and cold.
  • Página 13 For safe use of your product WARNING Remove foreign objects and obstructions before Do not use the product when the cutter blades is working with the product moving at idle speed Inspect area that the product will be used in. Remove You must not use the product while the cutter blades is stones, metal objects and any other object that could moving if the Hedge Trimmer is running with the throttle...
  • Página 14 For safe use of your product Protective gear WARNING Wear protective gear Always wear the following protective gear when working with the hedge trimmer. a Head protection (helmet): Protects the head b Ear muffs or ear plugs: Protect the hearing c Safety goggles: Protect the eyes d Safety gloves: Protect the hands from cold and vibration e Work clothes that fit (long sleeves, long trousers): Pro-...

  • Página 15: Packing List

    Packing list Packing list The following parts are packed separately in the packing box. When you have unpacked the box, please check the parts that it contains. Contact your dealer if anything is missing or broken. 1. Power head 6. L-wrench 2.

  • Página 16: Description

    Description Description 1. Ignition switch Device for allowing the engine to be start- 13. Hedge trimmer cutter assembly ed and stopped. 14. Latch lock Fixes the angle of the cutter. 2. Throttle trigger lockout Device that prevents the acci- 15. Latch release Safety device to prevent the latch lock dental operation of the throttle trigger until manually re- from being released unexpectedly.

  • Página 17: Before You Start

    Before you start Before you start Assembly WARNING Read the operator's manual carefully to ensure that you assemble the product correctly. Using a product that has been incorrectly assembled could lead to an accident or serious injury. Connect the outer tube to the powerhead Place the powerhead on a clean, flat surface, spark plug fac- ing up.
  • Página 18 Before you start Place throttle cable into adjustment fixture and install wire end into large carburettor throttle swivel hole.Check throttle for freedom of movement and that wide open throttle / low idle extremes are adjusted properly. The throttle cable must be adjusted by moving the adjustment nut.

  • Página 19: Adjusting Cutting Angle

    Before you start Adjusting Cutting Angle DANGER Never adjust cutting assembly with engine running. Failure to do so could lead to an injury or serious accident. WARNING Hedge trimmer blades are sharp. Always wear gloves when adjusting cutting assembly. Wear heavy duty gloves when working with the hedge trimmer blades. When replacing the hedge trimmer blades during a trimming task, ensure that the engine is switched off and that the blades have stopped.

  • Página 20: Throttle Lever Free Play

    Before you start Cutter assembly position The cutter assembly can be adjusted to ten different positions ranging from 135° to 270° from the outer tube as shown. Al- ways make sure the lock latch is securely locked after each adjustment. Adjusting for Storage or Transportation With the engine off, install the Blade cover onto the blade.

  • Página 21: Shoulder Strap

    Before you start Shoulder strap Hook the strap hook to the hanger on the outer tube. Wear the shoulder strap so that the hook stays at your right hand side. Adjust the length of the shoulder strap so that you can hold and operate the machine comfortably.

  • Página 22: Preparing The Fuel

    10 % of ethyl alcohol. Recommended mixture ratio; 50 : 1 (2 %) for ISO-L-EGD Standard (ISO/CD 13738), JASO FC, FD grade and ECHO Premium 50 : 1 oil. - Do not mix directly in engine fuel tank.

  • Página 23: Engine Operation

    Engine operation Engine operation Starting the engine WARNING When starting the engine, observe the precautions described from Page 4in the section "For safe use of your prod- uct" to ensure that you operate the product correctly. The attachment will operate immediately when the engine starts and could result in loss of control and possible se- rious injury.

  • Página 24: Starting A Warm Engine

    Engine operation Engine warm-up Once the engine starts, allow it to warm up for 2 to 3 minutes at idling (i.e. low speed). Warming the engine helps to lubricate its internal workings more smoothly. Allow the engine to warm up fully, especially when it is cold.

  • Página 25: Hedge And Shrub Trimming Operation

    Hedge and shrub trimming operation Hedge and shrub trimming operation Basic hedge trimming operation NOTE This product is designed to cut shrubs and hedges with branches no larger than 6 mm in diameter. When starting to trim, run the engine at full throttle. Cutting at less at than full speed can damage the clutch by allowing it to slip.

  • Página 26: Maintenance And Care

    Maintenance and care Maintenance and care Maintenance and care If you have any questions or problems, please contact your dealer. General maintenance IMPORTANT Maintenance, replacement, or repair of emission control devices and system may be performed by any repair establishment or individual.

  • Página 27: Daily Maintenance

    Maintenance and care Cutter blade adjustment WARNING The cutter blades are very sharp. Always wear gloves when working around the cutter assembly. Failure to observe the precautions could cause an accident or injury, or even lead to a fatality. Cutting performance of your machine depends a great deal on proper cutter blade adjustment.
  • Página 28 Maintenance and care 10-Hour Maintenance Close choke. Loosen cleaner cover knob and remove air cleaner cover and air filter. Carefully brush dirt from filter or clean with a nonflammable solvent if necessary. Dry it completely before installation. Replace air filter and air cleaner cover. CAUTION Never operate the unit if the air cleaner assembly is damaged or missing.
  • Página 29 Maintenance and care Drive shaft lubrication Loosen the gearcase clamp bolt. Remove the index bolt from gearcase. Remove the outer tube from the gear housing. 1. Outer tube 3. Gearcase 2. Gearcase clamp bolt 4. Index bolt Pull the drive shaft from the outer tube, and wipe clean. Re- coat with a thin coating 15 mL of grease.

  • Página 30: Cleaning Silencer

    Maintenance and care Gearcase lubrication To perform this operation, first remove the gearcase from the out- er tube as follows: Loosen the gearcase clamp bolt. Remove the index bolt from the gearcase. CAUTION Do not remove the D-shaped shim washer from the gearcase clamp.

  • Página 31: Care For Cutting Blades

    Maintenance and care Care for cutting blades CAUTION Wear gloves to protect hands from sharp blades. If you experience any problems with sharpening the blade, we recommend that you take it to your dealer. Failure to observe these precautions could lead to injury. Lubricating blades (Every 4 hours of operation) Apply a few drops of oil the each bolt slots at the bottom of blades.

  • Página 32: Troubleshooting Table

    Maintenance and care Troubleshooting table Problem Diagnosis Cause Solution The engine does There is no fuel in the fuel tank Fuel supply not start The ignition switch is in the Stop posi- Move to the Start position tion Excess fuel suction Start the engine after servicing Electrical fault Consult your dealer...

  • Página 33: Storage

    Storage Storage Long-term storage (30 days or more) WARNING Do not store in sealed locations filled with fuel gas, or close to naked flames or sparks. You could cause a fire. When storing the product for long periods of time (30 days or more), ensure that the following preparations for stor- age are carried out.

  • Página 34: Disposal Procedure

    Disposal procedure Disposal procedure Dispose of waste oil in accordance with local regulations. Major plastic parts making up the product have codes showing their materials. The codes refer to the following materials; dispose of those plastic parts in accordance with local regulations. Mark Material >PA6-GF<...

  • Página 35: Specifications

    Use 89 octane unleaded. Do not use fuel contain- ing methyl alcohol, more than 10% ethyl alcohol or 15% MTBE. Do not use alternative fuels such as E- 20 or E-85. 50:1 ECHO Premium oil, ISO-L-EGD (ISO/ CD13738) and JASO M345-FC/FD, two-stroke, air-cooled engine oil. Ratio...

  • Página 36: Declaration Of Conformity

    PORTABLE HEDGE TRIMMER Brand: ECHO Type: HCA-265ES-LW complies with: * the requirements of Directive 2006/42/EC(use of harmonized standard ISO 10517) * the requirements of Directive 2004/108/EC (use of harmonized standard EN ISO 14982)
  • Página 37 1Notes and rear cover MEMORANDUM X750-023520 X750287-3100 2014...
  • Página 38 7-2 SUEHIROCHO 1-CHOME, OHME, TOKYO 198-8760, JAPAN PHONE: 81-428-32-6118. FAX: 81-428-32-6145. X750-023520 Printed in Japan 0x0xxxx zzzz ES X750287-3100 © 2014...
  • Página 39 1Couvercle supérieur FRANÇAIS (Notice originale) MANUEL D'UTILISATION TAILLE-HAIE HCA-265ES-LW AVERTISSEMENT LIRE ATTENTIVEMENT LES INSTRUCTIONS ET SUIVRE LES RÈGLES DE SÉCURITÉ. LE NON-RESPECT DES RÈGLES DE SÉCURITÉ ENTRAÎNE UN RISQUE DE BLESSURE GRAVE.

  • Página 40: Information Importante

    Toujours conserver le manuel à portée de main. En cas de perte du manuel ou si ce dernier a été détérioré et n'est plus lisible, s'adresser au REVENDEUR ECHO pour en obtenir un nouveau.
  • Página 41 Table des matieres Pour utiliser l'appareil en toute sécurité ................4 Etiquettes et symboles d'avertissement ................ 4 Autres indications ......................4 Symboles ........................4 Emplacement de l'étiquette de sécurité................. 6 Manipulation du carburant ..................... 7 Manipulation du moteur ....................7 Manipulation de l'appareil ....................

  • Página 42: Pour Utiliser L'aPpareil En Toute Sécurité

    Pour utiliser l'appareil en toute sécurité Pour utiliser l'appareil en toute sécurité Lire attentivement cette section avant d'utiliser l'appareil pour la première fois. Les mesures de précaution décrites dans cette section contiennent des informations essentielles pour la sécurité. Les suivre scrupuleusement. Il est également nécessaire de prendre connaissance des mesures de précaution exposées tout au long de ce manuel.
  • Página 43 Pour utiliser l'appareil en toute sécurité Forme des symboles Description/application des Forme des symboles Description/application des symboles symboles Réglage du carburateur Arrêt d'urgence - Régime de ralenti Commande de starter en Ne pas utiliser l'appareil dans position des endroits mal aérés «...

  • Página 44: Emplacement De L'éTiquette De Sécurité

    Pour utiliser l'appareil en toute sécurité Emplacement de l'étiquette de sécurité L'étiquette de sécurité ci-dessous figure sur les appareils décrits dans ce manuel. S'assurer de bien comprendre la signification de l'étiquette avant d'utiliser l'appareil. Si l'étiquette devient illisible avec le temps ou si elle s'est décollée ou a été déchirée, prendre contact avec un revendeur pour obtenir une nouvelle étiquette et la coller à...

  • Página 45: Manipulation Du Carburant

    Pour utiliser l'appareil en toute sécurité Manipulation du carburant DANGER Toujours effectuer le ravitaillement à l'écart de toute flamme Le carburant est hautement inflammable et entraîne un risque d'incendie en cas de mauvaise manipulation. Rester ex- trêmement vigilant lors du mélange, du stockage ou de la manipulation du carburant. Toute erreur entraîne un risque de blessure corporelle grave.
  • Página 46 Pour utiliser l'appareil en toute sécurité AVERTISSEMENT Démarrage du moteur Le bon réflexe en cas d'incendie ou de fumée Veiller à bien respecter les mesures de précaution sui- Si le moteur prend feu ou si de la fumée s'échappe de vantes lors du démarrage du moteur : l'appareil à...

  • Página 47: Manipulation De L'aPpareil

    Pour utiliser l'appareil en toute sécurité Manipulation de l'appareil Mesures de précaution générales AVERTISSEMENT Manuel d'utilisation Prêt ou cession de l'appareil à un tiers Lire attentivement le manuel d'utilisation Si l'appareil est prêté à un tiers, veiller à lui confier éga- avant d'utiliser l'appareil pour la pre- lement le manuel d'utilisation fourni avec l'appareil.
  • Página 48 Pour utiliser l'appareil en toute sécurité AVERTISSEMENT Utilisateurs de l'appareil Exposition aux vibrations et au froid L'appareil ne doit pas être utilisé si : Les personnes exposées aux vibrations et au froid l'utilisateur est fatigué peuvent être victimes du phénomène de Raynaud, une af- l'utilisateur a consommé...
  • Página 49 Pour utiliser l'appareil en toute sécurité AVERTISSEMENT Retirer tous les corps étrangers et toutes les Ne pas utiliser l'appareil si les lames tournent alors sources de blocage de l'appareil avant de l'utiliser que le moteur est au ralenti Inspecter la zone dans laquelle l'appareil doit être utili- Ne pas utiliser l'appareil si les lames tournent alors que sé.

  • Página 50: Equipement De Protection

    Pour utiliser l'appareil en toute sécurité Equipement de protection AVERTISSEMENT Port d'un équipement de protection Toujours porter l'équipement de protection suivant pour utiliser un taille-haie. a Protection de la tête (casque) : protège la tête b Casque de protection anti-bruit ou protecteurs d'oreilles : protègent l'ouïe c Lunettes de sécurité...

  • Página 51: Contenu De L'eMballage

    Contenu de l'emballage Contenu de l'emballage Les pièces suivantes sont conditionnées séparément dans le carton d'emballage. Lors de l'ouverture du carton, passer en revue les pièces qu'il contient. S'adresser au revendeur si une pièce est manquante ou endommagée. 1. Tête du souffleur 6.

  • Página 52: Description

    Description Description 1. Interrupteur marche/arrêt Dispositif permettant la mise 13. Lame du taille-haie en marche et l'arrêt du moteur. 14. Levier de verrouillage Bloque l'angle de la lame. 2. Blocage de la gâchette d'accélérateur Dispositif destiné 15. Levier de déverrouillage Dispositif de sécurité empê- à...

  • Página 53: Avant De Commencer

    Avant de commencer Avant de commencer Assemblage AVERTISSEMENT Lire attentivement le manuel d'utilisation pour s'assurer que l'appareil est monté correctement. L'utilisation d'un appareil monté de façon incorrecte entraîne un risque d'accident ou de blessure grave. Raccorder le tube extérieur à la tête de coupe Placer la tête de coupe sur une surface propre et plane, la bougie d'allumage orientée vers le haut.
  • Página 54 Avant de commencer Placer le câble d'accélérateur dans l'accessoire de réglage et installer l'embout de câble dans le grand trou de pivot d'accélérateur du carburateur.Contrôler la liberté de mouve- ment de l'accélérateur et vérifier que les extrêmes de condi- tion de pleine ouverture du papillon des gaz/ralenti le plus réduit sont réglées correctement.

  • Página 55: Réglage De L'aNgle De Coupe

    Avant de commencer Réglage de l'angle de coupe DANGER Ne jamais régler le dispositif de coupe alors que le moteur est en marche. Le non-respect de cette règle de sécurité entraîne un risque d'accident ou de blessure grave. AVERTISSEMENT Les lames du taille-haie sont tranchantes. Toujours porter des gants lors du réglage du dispositif de coupe. Porter des gants résistants pour manipuler les lames du taille-haie.

  • Página 56: Garde De La Poignée D'aCcélérateur

    Avant de commencer Position des lames Les lames peuvent être réglées dans dix positions différentes, allant d'un angle de 135° à 270° par rapport au tube extérieur, comme indiqué. Toujours s'assurer que le levier de verrouil- lage est correctement bloqué après chaque réglage. Précautions pour le stockage ou le transport Installer l'étui protecteur de lame une fois le moteur éteint.

  • Página 57: Harnais

    Avant de commencer Harnais Accrocher le crochet de la sangle sur la fixation du tube ex- térieur. Porter le harnais de manière à ce que le crochet reste sur votre côté droit. Ajuster la longueur du harnais de manière à pouvoir porter le taille-haies et à...

  • Página 58: Préparation Du Carburant

    Richesse du mélange recommandée ; 50 : 1 (2 %) selon la norme ISO-L-EGD (ISO/CD 13738), la norme JASO FC, FD et l'huile ECHO Premium 50 : 1. - Ne pas faire le mélange directement dans le réservoir de carburant.

  • Página 59: Fonctionnement Du Moteur

    Fonctionnement du moteur Fonctionnement du moteur Démarrage du moteur AVERTISSEMENT Lors du démarrage du moteur, respecter les mesures de précaution décrites à partir de la page 4dans la section « Pour utiliser l'appareil en toute sécurité » pour garantir une utilisation correcte de l'appareil. L'outil de coupe se met en marche dès que le moteur démarre.
  • Página 60 Fonctionnement du moteur 11. Appuyer sur le blocage de la gâchette et actionner progres- sivement la gâchette d'accélérateur. Mise en température du moteur Lorsque le moteur démarre, le laisser chauffer au ralenti (c.- à-d. à bas régime) pendant 2 à 3 minutes. La mise en température du moteur permet de lubrifier pro- gressivement son mécanisme interne.

  • Página 61: Arrêt Du Moteur

    Fonctionnement du moteur Arrêt du moteur Relâcher la gâchette d'accélérateur et faire tourner le mo- teur au ralenti (c.-à-d. à bas régime). Placer l'interrupteur marche/arrêt en position Arrêt. En cas d'urgence, couper immédiatement le moteur à l'aide de l'interrupteur marche/arrêt. Si le moteur ne s'arrête pas, placer la manette de starter en position «...

  • Página 62: Taille De Haies Et D'aRbustes

    Taille de haies et d'arbustes Taille de haies et d'arbustes Taille de haie de base REMARQUE Cet appareil a été conçu pour couper des arbustes et des haies ayant des branches ne dépassant pas 6 mm de diamètre. Lors du début de la taille, faire fonctionner le moteur à plein régime. Couper à une vitesse inférieure au plein régime risque d'endommager l'embrayage en lui permettant de patiner.

  • Página 63: Entretien

    Entretien Entretien Entretien En cas de questions ou de problèmes, contacter un revendeur. Entretien général IMPORTANT L'entretien, le remplacement, les réparations des dispositifs et du système de contrôle des émissions peuvent être réalisés soi- même ou par n'importe quel atelier de réparation. Cependant, les réparations soumises à garantie doivent être réalisées par un revendeur ou un centre technique approuvé...

  • Página 64: Réglage De La Lame

    Entretien lenti. Accélérer à fond pour vérifier si le passage du mode ra- lenti au mode plein gaz s'effectue correctement. Réglage de la lame AVERTISSEMENT Les lames sont très tranchantes. Toujours porter des gants pour travailler à proximité de l'ensemble de lames.
  • Página 65 Entretien Entretien après 10 heures d'utilisation Couper le starter. Dévisser le bouton du couvercle de filtre à air et retirer le couvercle puis le filtre à air. Brosser soigneusement le filtre pour éliminer les impuretés accumulées ou le nettoyer à l'aide d'un solvant non inflam- mable si nécessaire.
  • Página 66 Entretien Lubrification de l'arbre de transmission Dévisser le boulon de serrage du carter d'engrenage. Enlever le boulon du carter d'engrenage. Enlever le tube extérieur du boîtier d'engrenage. 1. Tube extérieur 3. Carter d'engrenage 2. Boulon de serrage du 4. Boulon carter d'engrenage Retirer l'arbre de transmission du tube extérieur et le net- toyer.

  • Página 67: Nettoyage Du Silencieux

    Entretien Lubrification du carter d'engrenage Pour réaliser cette opération, commencer par enlever le carter d'engrenage du tube extérieur comme suit : Dévisser le boulon de serrage du carter d'engrenage. Enlever le boulon du carter d'engrenage. ATTENTION Ne pas enlever les rondelles entretoises en « D » de la bride du carter d'engrenage.
  • Página 68 Entretien Entretien des lames de coupe ATTENTION Porter des gants pour protéger les mains des lames affûtées. En cas de problème lors de l'affûtage de la lame, nous recommandons de s'adresser à un revendeur. Le non-respect de ces mesures de précaution entraîne un risque de blessure. Lubrification des lames (toutes les 4 heures de fonc- tionnement) Appliquer quelques gouttes d'huile dans chaque fente de boulon...

  • Página 69: Guide De Dépannage

    Entretien Guide de dépannage Problème Diagnostic Cause Solution Le moteur ne dé- Il n'y a pas de carburant dans le réser- Alimentation en carburant marre pas voir de carburant L'interrupteur marche/arrêt est en po- Basculer en position Marche sition Arrêt Alimentation en carburant excessive Démarrer le moteur après révision Dysfonctionnement électrique...

  • Página 70: Remisage

    Remisage Remisage Remisage de longue durée (30 jours ou plus) AVERTISSEMENT Ne pas entreposer l'appareil dans un endroit clos contenant des vapeurs de carburant, ou à proximité de sources de flammes ou d'étincelles. Il existe un risque d'incendie. Si l'appareil doit être remisé pendant une longue période (30 jours ou plus), respecter les instructions de remisage suivantes.

  • Página 71: Procédure D'éLimination Des Déchets

    Procédure d'élimination des déchets Procédure d'élimination des déchets Veuillez procéder à l'élimination de l'huile usagée conformé- ment à la législation locale en vigueur. Les pièces plastiques principales de l'appareil portent des codes indiquant la nature de leurs matériaux de composition. Ces codes font référence aux matériaux suivants ;...

  • Página 72: Caractéristiques

    10 % d'éthanol ou 15 % de MTBE. Ne pas utiliser de carburants alternatifs tels que E- 20 ou E-85. Huile Huile ECHO Premium 50:1, ISO-L-EGD (ISO/ CD13738) et JASO M345-FC/FD, pour moteurs deux temps refroidis par air. Mélange 50 : 1 (2 %) Consommation de carburant à...

  • Página 73: Déclaration De Conformité

    : TAILLE-HAIE PORTATIF Marque : ECHO Type : HCA-265ES-LW est conforme aux : * spécifications de la directive 2006/42/CE (utilisation de la norme harmonisée EN ISO 10517) * spécifications de la directive 2004/108/CE (utilisation de la norme harmonisée EN ISO 14982) * spécifications de la directive 2010/26/UE...
  • Página 74 1Remarques et dos de couverture 7-2 SUEHIROCHO 1-CHOME, OHME, TOKYO 198-8760, JAPON TÉLÉPHONE : 81-428-32-6118. FAX : 81-428-32-6145. X750-023520 Imprimé au Japon 0x0xxxx zzzz ES X750287-3100 © 2014...
  • Página 75 1Buchdeckel DEUTSCH (Original Gebrauchsanleitung) BEDIENUNGSANLEITUNG TRAGBARE MOTORHECKENSCHERE HCA-265ES-LW WARNUNG LESEN SIE DIE BEDIENUNGSANLEITUNG SORGFÄLTIG DURCH, UND BEFOLGEN SIE DIE SICHERHEITSREGELN. ANDERNFALLS BESTEHT DAS RISIKO SCHWERER VERLETZUNGEN.
  • Página 76 Lesen Sie unbedingt die Bedienungsanleitung, bevor Sie das Produkt verwenden. Beabsichtigter Zweck dieses Produkts ECHO-Heckenscheren zeichnen sich durch ihr geringes Gewicht sowie ihre hohe Leistungsfähigkeit aus. Sie sind mit Benzinmotoren ausgestattet und eignen sich zum Schneiden von Hecken und Sträuchern.
  • Página 77 Grundlagen / Heckenschneiden .................. 23 Wartung und Pflege ......................24 Wartung und Pflege ..................... 24 LAGERUNG........................32 Langfristige Lagerung (30 Tage und länger) ............... 32 Entsorgungshinweise......................33 Technische Daten......................34 Konformitätserklärung....................... 35 Gewährleistungs- und Garantiebestimmungen für ECHO- Motorgeräte ......36...

  • Página 78: Sichere Verwendung Des Produkts

    Sichere Verwendung des Produkts Sichere Verwendung des Produkts Lesen Sie diesen Abschnitt unbedingt durch, bevor Sie das Produkt verwenden. Er enthält wichtige Informationen zum Thema Sicherheit. Befolgen Sie die Anweisungen sorgfältig. Lesen Sie außerdem die Sicherheitshinweise im Hauptteil dieser Bedienungsanleitung. In Textabschnitten, die mit einem [diamond mark]-Symbol beginnen, werden die möglichen Folgen einer Nichtbeachtung von Si- cherheitshinweisen beschrieben.
  • Página 79 Sichere Verwendung des Produkts Symbol Beschreibung des Symbols Symbol Beschreibung des Symbols Justieren des Vergasers NOTAUS - Leerlaufdrehzahl Choke-Position bei Nicht in Räumen mit schlech- Kaltstart ter Belüftung verwenden (Choke geschlossen) Choke-Position bei Achtung, Brandgefahr Betrieb (Choke geöffnet) Achtung, Stromschlag-Gefahr Schutz der Umwelt! Garantierter Schallleistung- Achtung, heiße Bereiche...

  • Página 80: Stelle, An Der Sich Der Sicherheitsaufkleber Befindet

    Sichere Verwendung des Produkts Stelle, an der sich der Sicherheitsaufkleber befindet Die in dieser Anleitung beschriebenen Produkte sind mit dem unten dargestellten Sicherheitsaufkleber versehen. Machen Sie sich die Bedeutung des Sicherheitsaufklebers bewusst, bevor Sie das Produkt verwenden. Falls der Sicherheitsaufkleber aufgrund von Verschleiß oder Beschädigung nicht mehr lesbar ist oder sich abgelöst hat, erwer- ben Sie bitte einen neuen Sicherheitsaufkleber von Ihrem Händler, und bringen Sie ihn an der nachstehend gezeigten Stelle an.

  • Página 81: Umgang Mit Kraftstoff

    Sichere Verwendung des Produkts Umgang mit Kraftstoff GEFAHR Beim Auftanken in sicherer Entfernung von Brandherden bleiben Kraftstoff ist leicht entflammbar und kann bei falschem Umgang schnell in Brand geraten. Gehen Sie beim Mischen, Lagern und Betanken mit äußerster Vorsicht vor. Andernfalls kann es zu schweren Brandverletzungen kommen. Befol- gen Sie sorgfältig die folgenden Anweisungen.
  • Página 82 Sichere Verwendung des Produkts WARNUNG Starten des Motors Bei Feuer oder Rauch steht Sicherheit an erster Befolgen Sie beim Starten des Motors unbedingt die fol- Stelle. genden Sicherheitsregeln: Wenn Flammen aus dem Bereich des Motors kommen Stellen Sie beim Einsatz des Gerätes stets sicher, dass oder Rauch aus einem anderen Teil als dem Auspuff alle Griffe und Schutzvorrichtungen montiert sind.

  • Página 83: Umgang Mit Dem Produkt

    Sichere Verwendung des Produkts Umgang mit dem Produkt Allgemeine Sicherheitsregeln WARNUNG Bedienungsanleitung Verleihen oder Übereignen des Produkts Lesen Sie die Bedienungsanleitung vor Wenn Sie das Produkt verleihen, muss die ausleihende der Inbetriebnahme des Produkts Person auch die zugehörige Bedienungsanleitung erh- aufmerksam durch, um eine korrekte Be- alten.
  • Página 84 Sichere Verwendung des Produkts WARNUNG Benutzer des Geräts Vibration und Kälte Das Gerät darf von folgenden Personen nicht verwendet Es wird vermutet, dass das Raynaud-Syndrom, das die werden: Finger mancher Menschen befällt, durch stark vibrierende übermüdeten Personen Arbeitsgeräte und dem Arbeiten bei Kälte herbeigeführt alkoholisierten Personen wird.
  • Página 85 Sichere Verwendung des Produkts WARNUNG Vor dem Arbeiten mit dem Produkt alle Fremdkörper Verwenden Sie das Gerät nicht, wenn sich die Sch- und Hindernisse aus dem Arbeitsbereich entfernen neidmesser im Leerlauf befinden. Überprüfen Sie den Bereich, in dem das Gerät einge- Das Gerät darf nicht verwendet werden, wenn sich das setzt werden soll.
  • Página 86 Sichere Verwendung des Produkts WARNUNG Produkt nicht zum Schneiden harter Gegenstände Verwenden Sie das Produkt nicht, wenn Sie auf einer verwenden Leiter oder einem Stuhl stehen Verwenden Sie das Gerät nicht zum Schneiden harter Führen Sie keine Schneidarbeiten durch, wenn Sie auf Gegenstände (z.

  • Página 87: Packliste

    Packliste Packliste Die nachfolgend aufgeführten Einzelteile sind in der Verpackung enthalten. Überprüfen Sie nach dem Auspacken die Vollständigkeit des Inhalts. Wenden Sie sich an Ihren Händler, wenn Teile fehlen oder beschädigt sind. 1. Motoreinheit 6. L-Schlüssel 2. Antriebswelle 7. Maulschlüssel 3.

  • Página 88: Beschreibung

    Beschreibung Beschreibung 1. Stoppschalter Einrichtung zum Ein- und Ausschalten des 13. Schneidvorrichtung Motors. 14. Verriegelung Befestigt den Winkel der Schneidvorrich- 2. Gashebelsperre Manuelle Sperre zum Schutz vor einer tung. versehentlichen Betätigung des Gashebels. 15. Entriegelung Sicherheitsvorrichtung, die verhindern 3. Zündkerze soll, dass die Verriegelung unerwartet gelöst wird.

  • Página 89: Bevor Sie Beginnen

    Bevor Sie beginnen Bevor Sie beginnen Zusammenbau WARNUNG Lesen Sie die Bedienungsanleitung aufmerksam durch, um sicherzustellen, dass Sie das Produkt korrekt zusammenbauen. Die Verwendung eines falsch zusammengebauten Produkts kann zu Unfällen bzw. schweren Verletzungen füh- ren. Verbinden Sie das Außenrohr mit dem Motorkopf Legen Sie den Motorkopf auf eine saubere, ebene Fläche.
  • Página 90 Bevor Sie beginnen Den Gaszug in die Einstellhalterung einführen und das Gaszugende in das große Gaszug-Drehloch am Vergaser einführen.Überprüfen Sie den Gaszug auf Leichtgängigkeit und auf vorschriftsmäßige Einstellung der Vollgas-/Leerlauf- Endstellungen. Der Gaszug lässt sich durch Verdrehen der Einstellmutter einstellen. Die Kontermutter anziehen.

  • Página 91: Verstellen Des Schnittwinkels

    Bevor Sie beginnen Verstellen des Schnittwinkels GEFAHR Verstellen Sie die Messer niemals bei laufendem Motor! Andernfalls kann es zu Verletzungen bzw. schweren Unfällen kommen. WARNUNG Die Schneidmesser der Heckenschere sind scharf. Verstellen Sie die Schneidmesser niemals ohne Handschuhe. Tragen Sie beim Arbeiten mit dem Trimmermesser robuste Handschuhe. Vergewissern Sie sich, dass der Motor zue- rst ausgeschaltet wurde und die Messer zum Stillstand gekommen sind, wenn die Schneidmesser während der Ar- beit ausgetauscht werden müssen.

  • Página 92: Gashebelspiel

    Bevor Sie beginnen Positionierung der Schneidvorrichtung Die Schneidvorrichtung besitzt zehn verschiedene Rasterein- stellungen, die Schnittwinkel von 135° bis 270° ermöglichen (siehe Abbildung). Vergewissern Sie sich nach jeder Änder- ung des Schnittwinkels, dass die Arretierung sicher eingerastet ist. Vorbereitung für Lagerung oder Transport Bringen Sie bei ausgeschaltetem Motor die Messerabdeck- ung an.

  • Página 93: Schulterriemen

    Bevor Sie beginnen Schulterriemen Haken Sie den Schulterriemen in die Hängescheibe am Außenrohr ein. Positionieren Sie den Schulterriemen so, dass sich der Tragehaken auf Ihrer rechten Körperhälfte befindet. Stellen Sie die Länge des Schulterriemens so ein, dass Sie das Gerät bequem tragen und bedienen können. WICHTIG Vergewissern Sie sich, dass sämtliche Haken und Einstellvor- richtungen fest sitzen.

  • Página 94: Bereitstellen Des Kraftstoffs

    Verwenden Sie keinen Kraftstoff mit Methylalkohol oder mehr als 10 % Ethylalkohol. Empfohlenes Mischverhältnis: 50 : 1 (2 %) für Öl nach ISO-L- EGD Standard (ISO/CD 13738), JASO FC, FD und ECHO Premium 50 : 1 Öl. - Mischen Sie den Kraftstoff nicht direkt im Motor-Kraftstoff- tank.

  • Página 95: Bedienung Des Motors

    Bedienung des Motors Bedienung des Motors Starten des Motors WARNUNG Beachten Sie beim Starten des Motors die Sicherheitsanweisungen ab Seite 4im Abschnitt „Sichere Verwendung des Produkts", um eine einwandfreie Bedienung des Geräts sicherzustellen. Das Gerät startet, sobald der Motor eingeschaltet wird. Dies kann zu einem Kontrollverlust und zu schweren Verlet- zungen führen.

  • Página 96: Stoppen Des Motors

    Bedienung des Motors Warmlaufen des Motors Sobald der Motor läuft, lassen Sie ihn 2 bis 3 Minuten im Leerlauf (niedrige Drehzahl) warmlaufen. Das Warmlaufen des Motors sorgt für eine gleichmäßigere Schmierung im Inneren. Lassen Sie den Motor vollständig warmlaufen, insbesondere bei Kälte. Starten eines warmen Motors Stellen Sie den Zündschalter auf „Start".

  • Página 97: Schneiden Von Hecken Und Sträuchern

    Schneiden von Hecken und Sträuchern Schneiden von Hecken und Sträuchern Grundlagen / Heckenschneiden HINWEIS Dieses Gerät ist für das Schneiden von Sträuchern und Hecken mit Zweigen von max. 6 mm Durchmesser ausgelegt. Führen Sie alle Schneidarbeiten bei Vollgas durch. Wenn Sie mit geringeren Geschwindigkeiten als Vollgas arbeiten, schleift möglicherweise die Kupplung;...

  • Página 98: Wartung Und Pflege

    Wartung und Pflege Wartung und Pflege Wartung und Pflege Wenden Sie sich bei Fragen oder Problemen bitte an Ihren Händler. Allgemeine Wartung WICHTIG Wartung, Austausch oder Reparatur von Emissionsregelungssystemen dürfen von beliebigen Reparaturbetrieben oder Einzelp- ersonen vorgenommen werden. Reparaturen im Rahmen der Garantie müssen hingegen von einem von der YAMABIKO COR- PORATION autorisiertem Händler oder einer entsprechenden Servicewerkstatt ausgeführt werden.
  • Página 99 Wartung und Pflege Jedes Gerät wird werkseitig einem Probelauf unterzogen, bei dem der Vergaser auf optimale Leistung eingestellt wird. Reinigen/wechseln Sie vor der Vergaserjustierung Sie den Luft- filter, starten Sie den Motor, und lassen Sie ihn einige Minuten warmlaufen. Einstellen der Leerlaufanschlagschraube. Starten Sie den Motor, und drehen Sie die Leerlaufanschlagschraube (T) im Uhrzeigersinn, bis sich das Schneidmesser in Bewegung setzt.

  • Página 100: Tägliche Wartung

    Wartung und Pflege Tägliche Wartung Führen Sie zu Arbeitsbeginn immer die folgenden Schritte aus: Entfernen Sie Schmutz und Schnittgut vom Motor, und behe- ben Sie ggf. Verstopfungen von Kühlrippen und Luftfilter. Entfernen Sie Ansammlungen von Schmutz und Fremd- körpern vom Schalldämpfer und dem Kraftstofftank. Über- prüfen Sie die Luftzufuhröffnungen unten am Kurbelgehäuse.
  • Página 101 Wartung und Pflege Wartung nach 10/15 Betriebsstunden Entfernen und reinigen bzw. ersetzen Sie die Zündkerze Prüfen Sie den Elektrodenabstand. Der korrekte Abstand be- trägt 0,6 bis 0,7 mm. Prüfen Sie die Elektrode auf Verschleiß. Prüfen Sie den Isolierkörper auf Öl- oder andere Ablagerun- gen.
  • Página 102 Wartung und Pflege 50-Stunden-Wartung Zylinderrippen Entfernen und reinigen Sie die Zylinderabdeckung. Reinigen Sie die Zylinderrippen. Entfernen und ersetzen Sie den Kraftstofffilter Ziehen Sie den Kraftstofffilter mit Hilfe eines Metalldrahts o. Ä. durch die Tanköffnung heraus. Ziehen Sie den alten Filter von der Kraftstoffleitung ab. Installieren Sie den neuen Filter.

  • Página 103: Reinigen Des Schalldämpfers

    Wartung und Pflege Reinigen des Schalldämpfers WARNUNG Betreiben Sie das Gerät nie bei defektem oder fehlen- dem Schalldämpfer oder Funkenschutz. Ein Betreiben des Geräts mit defektem oder fehlendem Funkenschutz stellt eine Brandgefahr dar, auch können Sie Gehör- schäden davontragen. Kohlenstoffablagerungen im Schalldämpfer verringern die Motorleistung und führen zu Überhitzung.
  • Página 104 Wartung und Pflege Pflege der Schneidmesser VORSICHT Zum Schutz der Hände vor den scharfen Schneidmessern stets Schutzhandschuhe tragen. Bringen Sie das Gerät bitte zu Ihrem Händler, wenn beim Schärfen der Schneidmesser Probleme auftreten. Eine Nichtbeachtung dieser Vorsichtsmaßnahme kann zu Verletzungen führen. Schneidmesser schmieren (alle 4 Betriebsstunden) Geben Sie einige Tropfen Öl auf die Schraubenschlitze an der Unterseite der Schneidmesser.
  • Página 105 Wartung und Pflege Fehlerbehebung Problem Diagnose Ursache Lösung Der Motor lässt Im Kraftstofftank ist kein Kraftstoff Kraftstoffversorgung sich nicht starten. Der Stoppschalter befindet sich in der Auf „Start" stellen Position „Stopp" Es wurde zu viel Kraftstoff angesaugt Motor nach Wartung starten Elektrischer Defekt Händler um Rat fragen Vergaser defekt oder innerlich verk-...

  • Página 106: Lagerung

    LAGERUNG LAGERUNG Langfristige Lagerung (30 Tage und länger) WARNUNG Lagern Sie das Gerät nicht in verschlossenen Räumen, aus denen Kraftstoffverdunstungen nicht en- tweichen können, und nicht in der Nähe von Flammen oder Funken. Brandgefahr. Gehen Sie folgendermaßen vor, wenn Sie das Produkt lange Zeit lagern möchten (30 Tage und länger): Entleeren Sie den Kraftstofftank vollständig.

  • Página 107: Entsorgungshinweise

    Entsorgungshinweise Entsorgungshinweise Entsorgen Sie Altöl unter Einhaltung der gesetzlichen Vorschriften Ihres Landes. Auf den größeren Kunststoffteilen des Produkts befindet sich jeweils eine Kennzeichnung (Code) des Werkstoffs. Diese Codes beziehen sich auf die folgenden Werkstoffe; entsorgen Sie diese Kunststoffteile unter Einhaltung der gesetzlichen Vorschriften Ihres Landes.

  • Página 108: Technische Daten

    Methylalkohol oder mehr als 10 % Ethylal- kohol bzw. 15 % MTBE enthält. Verwenden Sie keine alternativen Treibstoffe wie E-20 oder E-85. Öl 50:1 ECHO Premium, ISO-L-EGD (ISO/CD13738) und JASO M345-FC/FD, luftgekühltes Zweitaktmo- toröl. Verhältnis 50 : 1 (2 %)

  • Página 109: Konformitätserklärung

    JAPAN erklärt, dass das nachstehend spezifizierte neue Gerät: TRAGBARE MOTORHECKENSCHERE Marke: ECHO Typ: HCA-265ES-LW Folgendem entspricht: * Anforderungen der Richtlinie 2006/42/EG (Verwendung der harmonisierten Norm ISO 10517) * Anforderungen der Richtlinie 2004/108/EG (Verwendung der harmonisierten Norm EN ISO 14982) * Anforderungen der Richtlinie 2010/26/EU * Anforderungen der Richtlinie 2000/14/EG Konformitätsermittlung nach ANHANG V...
  • Página 110 Gewährleistungs- und Garantiebestimmungen für Gewährleistungs- und Garantiebestimmungen für ECHO- Motorgeräte...
  • Página 111 1Notizen und hintere Umschlagseite NOTIZEN X750-023520 X750287-3100 2014...
  • Página 112 7-2 SUEHIROCHO 1-CHOME, OHME, TOKIO 198-8760, JAPAN TELEFON: 81-428-32-6118. FAX: 81-428-32-6145. X750-023520 Gedruckt in Japan 0x0xxxx zzzz ES X750287-3100 © 2014...
  • Página 113 1Copertina ITALIANO (Istruzioni originali) MANUALE PER L'OPERATORE TAGLIASIEPI HCA-265ES-LW AVVERTENZA LEGGERE E SEGUIRE ATTENTAMENTE LE ISTRUZIONI PER LAVORARE IN CONDIZIONI DI MASSIMA SICUREZZA. LA MANCATA OSSERVANZA DELLE ISTRUZIONI POTREBBE PROVOCARE LESIONI GRAVI.
  • Página 114 Si raccomanda di leggere il manuale per l'operatore prima di utilizzare questo prodotto. Funzione di questo prodotto I tagliasiepi ECHO sono attrezzi a benzina leggeri e a elevate prestazioni per il taglio di siepi e arbusti. Non usare questa macchina per fini diversi da quelli sopra menzionati.
  • Página 115 Contents Per un uso sicuro del prodotto .................... 4 Messaggi di avviso ......................4 Altri indicatori ......................... 4 Simboli ........................... 4 Posizione in cui è applicata la decalcomania ..............6 Gestione del carburante ....................7 Gestione del motore ...................... 7 Gestione del prodotto ....................

  • Página 116: Per Un Uso Sicuro Del Prodotto

    Per un uso sicuro del prodotto Per un uso sicuro del prodotto Leggere questa sezione prima di utilizzare il prodotto. Le precauzioni descritte in questa sezione contengono importanti informazioni per la sicurezza. Si raccomanda di seguirle scrupolosamente. Leggere anche le precauzioni presenti all'interno del manuale. Il testo seguito da un contrassegno [a forma di rombo] descrive le potenziali conseguenze che si potrebbero verificare in caso di mancata osservanza delle precauzioni.
  • Página 117 Per un uso sicuro del prodotto Forma del simbolo Descrizione / applicazione del Forma del simbolo Descrizione / applicazione del simbolo simbolo Regolazione del carburatore Arresto di emergenza - In folle Controllo valvola dell'aria Non utilizzare il prodotto in Posizione luoghi scarsamente ventilati "Avviamento a freddo"...

  • Página 118: Posizione In Cui È Applicata La Decalcomania

    Per un uso sicuro del prodotto Posizione in cui è applicata la decalcomania La decalcomania riportata sotto è stata applicata sui prodotti descritti in questo manuale. Prima di utilizzare il prodotto accertarsi di aver compreso quanto riportato sulla decalcomania. Se la decalcomania diventa illeggibile a causa dell'usura, si strappa o si stacca e si perde, acquistarne una di ricambio presso il rivenditore e fissarla nel punto illustrato nella figura in basso.

  • Página 119: Gestione Del Carburante

    Per un uso sicuro del prodotto Gestione del carburante PERICOLO Rifornire il prodotto di carburante sempre in un'area lontana dal fuoco Il carburante è altamente infiammabile e può causare incendi se usato senza le dovute precauzioni. Prestare estrema attenzione durante la preparazione della miscela, il rimessaggio o il rifornimento per evitare lesioni gravi. Osservare le seguenti istruzioni.
  • Página 120 Per un uso sicuro del prodotto AVVERTENZA Avviamento del motore Dare assoluta priorità alla sicurezza in caso di incen- Prestare particolare attenzione alle seguenti precauzioni dio o fumo quando si avvia il motore: In caso di fuoriuscita di fiamme dal motore o di fumo da Accertarsi sempre che tutte le impugnature e le protezi- qualsiasi area diversa dallo sfiato della marmitta, allon- oni siano installate...

  • Página 121: Gestione Del Prodotto

    Per un uso sicuro del prodotto Gestione del prodotto Precauzioni generali AVVERTENZA Manuale per l'operatore Prestito o cessione del prodotto Per un corretto funzionamento del pro- In caso di prestito del prodotto, consegnare alla perso- dotto, prima di utilizzarlo leggere attenta- na che lo riceve anche il manuale dell'operatore.
  • Página 122 Per un uso sicuro del prodotto AVVERTENZA Utenti del prodotto Vibrazioni e freddo Il prodotto non deve essere utilizzato da: Si ritiene che la condizione definita fenomeno di Raynaud, persone stanche che colpisce le dita di alcune persone, sia causata dall'es- persone che hanno assunto bevande alcoliche posizione alle vibrazioni e al freddo.
  • Página 123 Per un uso sicuro del prodotto AVVERTENZA Prima di lavorare con il prodotto rimuovere corpi es- Non utilizzare il prodotto mentre le lame si muovono tranei e ostruzioni con il motore in folle. Ispezionare l'area in cui il prodotto deve essere utilizza- Non utilizzare il prodotto con le lame in movimento se il to.

  • Página 124: Indumenti Protettivi

    Per un uso sicuro del prodotto Indumenti protettivi AVVERTENZA Indossare indumenti protettivi Indossare sempre i seguenti indumenti protettivi durante il lavoro con il tagliasiepi. a Casco (elmetto): Protegge la testa b Protezioni acustiche o tappi per le orecchie: Proteggono l'udito c Occhiali di protezione: Proteggono gli occhi d Guanti protettivi: Proteggono le mani dal freddo e dalle vi- brazioni...

  • Página 125: Contenuto Della Confezione

    Contenuto della confezione Contenuto della confezione Le seguenti parti sono state imballate separatamente nella confezione. Dopo aver aperto la confezione, controllare che tutte le parti siano presenti. In caso di parti mancanti o danneggiate, contattare il rivenditore. 1. Testa del soffiatore 6.

  • Página 126: Descrizione

    Descrizione Descrizione 1. Interruttore di accensione Dispositivo che consente di 13. Gruppo di taglio tagliasiepi accendere e spegnere il motore. 14. Blocco del fermo Consente di fissare l'angolazione 2. Blocco grilletto acceleratore Dispositivo che impedisce delle lame. I’azionamento accidentale del grilletto dell’acceleratore 15.

  • Página 127: Prima Di Iniziare

    Prima di iniziare Prima di iniziare Montaggio AVVERTENZA Leggere attentamente il manuale per l'operatore per essere certi di montare correttamente il prodotto. L'uso di un prodotto non montato correttamente potrebbe causare incidenti o lesioni gravi. Collegare il tubo esterno alla testata Posizionare la testata su una superficie pulita e piatta con la candela rivolta verso l'alto.
  • Página 128 Prima di iniziare Posizionare il cavo dell'acceleratore nel dispositivo di regolazione e inserire l'estremità dello stesso nel foro del comando del gas rotante posto sul carburatore.Assicurarsi che il meccanismo sia in grado di muoversi liberamente e che i regimi di massimo e minimo/folle siano regolati corret- tamente.

  • Página 129: Regolazione Angolo Di Taglio

    Prima di iniziare Regolazione angolo di taglio PERICOLO Non eseguire la regolazione del gruppo di taglio mentre il motore è in funzione. La mancata osservanza di queste precauzioni potrebbe causare lesioni o incidenti gravi. AVVERTENZA Le lame del tagliasiepi sono affilate. Indossare sempre i guanti durante la regolazione del gruppo di taglio. Indossare guanti protettivi robusti durante l'uso delle lame del tagliasiepi.

  • Página 130: Gioco Della Leva Del Gas

    Prima di iniziare Posizione gruppo di taglio Il gruppo di taglio può essere regolato su dieci posizioni differ- enti, con un'angolazione compresa tra 135 ° e 270 °, rispetto al tubo esterno, come indicato in figura. Dopo ogni regolazi- one, accertarsi sempre che la leva di blocco del fermo sia bloccata saldamente.

  • Página 131: Cinghia A Bandoliera

    Prima di iniziare Cinghia a bandoliera Agganciare il gancio della cinghia alla graffa sul tubo ester- Indossare la cinghia a bandoliera in modo tale che il gancio si trovi sul lato destro. Regolare la lunghezza della cinghia a bandoliera in modo tale da poter sostenere e utilizzare la macchina comoda- mente.

  • Página 132: Preparazione Del Carburante

    10 %. Percentuale della miscela consigliata 50 : 1 (2 %) per olio standard ISO-L-EGD (ISO/CD 13738), grado JASO FC, FD ed ECHO Premium 50: 1. - Non miscelare direttamente nel serbatoio carburante del motore. - Evitare di versare benzina o olio. Ripulire sempre il car- burante versato.

  • Página 133: Funzionamento Del Motore

    Funzionamento del motore Funzionamento del motore Avviamento del motore AVVERTENZA All'avviamento del motore, attenersi alle precauzioni descritte a partire da pagina 4nella sezione "Per un uso sicuro del prodotto" per essere certi di utilizzare il prodotto nel modo corretto. L'accessorio di taglio si aziona immediatamente dopo l'avviamento del motore e può causare la perdita di controllo del prodotto e provocare lesioni gravi.

  • Página 134: Riscaldamento Del Motore

    Funzionamento del motore Dopo aver verificato che l'area circostante è sicura, afferrare saldamente l'impugnatura posteriore con la mano sinistra, come mostrato nell'illustrazione, e con l'altra mano tirare rip- etutamente l'impugnatura della funicella di avviamento. Se si avverte un rumore simile e uno scoppio e il motore si arresta immediatamente, portare la leva della valvola dell'ar- ia in posizione "In funzione"...

  • Página 135: Arresto Del Motore

    Funzionamento del motore Arresto del motore Rilasciare il grilletto dell'acceleratore e mettere il motore in folle (cioè al regime minimo). Abbassare l'interruttore di accensione in posizione "STOP". In caso di emergenza, arrestare immediatamente il motore mediante l'interruttore di accensione. Se il motore non si arresta, portare la leva della valvola dell'aria in posizione "Avviamento a freddo".

  • Página 136: Taglio Di Siepi E Arbusti

    Taglio di siepi e arbusti Taglio di siepi e arbusti Funzionamento base del tagliasiepi NOTA Questo prodotto è stato progettato per il taglio di arbusti e siepi che abbiamo rami con una larghezza massima di 6 mm. Prima di iniziare le operazioni di taglio portare il motore alla massima accelerazione. Effettuare lavori di taglio con un regime motore più...

  • Página 137: Manutenzione E Cura

    Manutenzione e cura Manutenzione e cura Manutenzione e cura In caso di dubbi o problemi, contattare il rivenditore. Manutenzione generale IMPORTANTE La manutenzione, la sostituzione o la riparazione dei dispositivi e dei sistemi di controllo delle emissioni può essere eseguita da qualsiasi meccanico o officina.

  • Página 138: Regolazione Della Lama

    Manutenzione e cura Regolazione della lama AVVERTENZA Le lame sono molto affilate. Indossare sempre guanti quando si opera sul gruppo di taglio. La mancata osservanza di queste precauzioni può provo- care incidenti, lesioni o perfino la morte. Le prestazioni della macchina dipendono in gran parte dalla cor- retta regolazione della lama.
  • Página 139 Manutenzione e cura Manutenzione dopo 10 ore Chiudere la valvola dell'aria. Allentare il pomello del coper- chio del filtro dell'aria e rimuovere il coperchio e il filtro. Spazzolare delicatamente il filtro per eliminare i detriti op- pure pulire con un solvente non infiammabile. Prima del montaggio asciugarlo completamente.
  • Página 140 Manutenzione e cura Lubrificazione albero motore Allentare il bullone del fermo della scatola degli ingranaggi. Rimuovere il bullone di regolazione dalla scatola degli in- granaggi. Rimuovere il tubo esterno dall'alloggiamento degli ingranag- 1. Tubo esterno 3. Scatola ingranaggi 2. Bullone di fermo della 4.
  • Página 141 Manutenzione e cura Lubrificazione della scatola ingranaggi Per eseguire questa operazione, rimuovere prima la scatola degli ingranaggi dal tubo esterno come segue: Allentare il bullone del fermo della scatola degli ingranaggi. Rimuovere il bullone mobile dalla scatola degli ingranaggi. ATTENZIONE Non rimuovere la rondella di rasamento a forma di D dal fermo della scatola degli ingranaggi.

  • Página 142: Manutenzione Delle Lame

    Manutenzione e cura Manutenzione delle lame ATTENZIONE Indossare i guanti per proteggere le mani dalle lame taglienti. In caso di problemi con l'affilatura della lama, si raccomanda di contattare il proprio rivenditore. La mancata osservanza di queste istruzioni potrebbe causare lesioni. Lubrificazione delle lame (ogni 4 ore di funzionamen- Applicare poche gocce di olio in ciascuna delle fessure dei bullo- ni, nella parte inferiore delle lame.

  • Página 143: Problemi Tecnici

    Manutenzione e cura Problemi tecnici Problema Diagnosi Causa Soluzione Il motore non si Non c'è carburante nel serbatoio Rifornimento carburante avvia L'interruttore di accensione è in po- Mettere in posizione di Start sizione di Arresto Eccessiva aspirazione di carburante Avviare il motore dopo la manutenzione Guasto elettrico Consultare il proprio rivenditore Guasto al carburatore o incollaggio in-...

  • Página 144: Rimessaggio

    Rimessaggio Rimessaggio Rimessaggio per un lungo periodo (oltre 30 giorni) AVVERTENZA Non conservare l'attrezzo in luoghi chiusi dove le esalazioni del carburante potrebbero accumularsi, rag- giungere una fiamma libera o infiammarsi. Questo potrebbe provocare un incendio. Per conservare il prodotto per un lungo periodo (oltre 30 giorni), effettuare le seguenti operazioni. Svuotare completamente il serbatoio del carburante.

  • Página 145: Procedura Di Smaltimento

    Procedura di smaltimento Procedura di smaltimento Smaltire l'olio usato in conformità alla legislazione locale. I componenti principali di plastica del prodotto presentano dei codici che indicano i materiali che li costituiscono. I codici fan- no riferimento ai seguenti materiali; smaltire questi componen- ti di plastica in conformità...

  • Página 146: Caratteristiche Tecniche

    10% o di MTBE superiore al 15%. Non utilizzare carburanti alternativi come E-20 o E-85. Olio 50:1 ECHO Premium oil, ISO-L-EGD (ISO/ CD13738) e JASO M345-FC/FD, olio per motori a due tempi, olio per motori raffreddati ad aria. Rapporto...

  • Página 147: Dichiarazione Di Conformità

    TAGLIASIEPI PORTATILE Marchio: ECHO Tipo: HCA-265ES-LW è conforme a: * i requisiti richiesti dalla Direttiva 2006/42/CE (uso della norma armonizzata ISO 10517) * i requisiti richiesti dalla Direttiva 2004/108/CE (uso della norma armonizzata EN ISO 14982)
  • Página 148 1Note e quarta di copertina 7-2 SUEHIROCHO 1-CHOME, OHME, TOKYO 198-8760, GIAPPONE TELEFONO: 81-428-32-6118. FAX: 81-428-32-6145. X750-023520 Stampato in Giappone 0x0xxxx zzzz ES X750287-3100 © 2014...
  • Página 149 1Portada ESPAÑOL (Instrucciones originales) MANUAL DE INSTRUCCIONES CORTASETOS HCA-265ES-LW ADVERTENCIA LEA ATENTAMENTE LAS INSTRUCCIONES Y SIGA LAS INDICACIONES PARA UN FUNCIONAMIENTO SEGURO. DE NO HACERLO, PODRÍA SUFRIR LESIONES GRAVES.

  • Página 150: Fabricante

    Mantenga siempre el manual en un lugar fácilmente accesible. Si ha perdido el manual o si está dañado y no es legible, adquiera uno nuevo en su DISTRIBUIDOR ECHO. Los aparatos utilizados en este manual son aparatos SI (sistema internacional de unidades). Las imágenes que se encuentran entre paréntesis son valores de referencia y, en algunos casos, puede haber un ligero error de conversión.
  • Página 151 Contents Para una utilización segura del producto................4 Avisos de advertencia....................4 Otros indicadores......................4 Símbolos........................4 Ubicación en la que se encuentra el adhesivo de seguridad ........6 Manipulación del combustible..................7 Manipulación del motor....................7 Manipulación del producto..................... 9 Lista de piezas ........................

  • Página 152: Para Una Utilización Segura Del Producto

    Para una utilización segura del producto Para una utilización segura del producto Lea atentamente esta sección antes de utilizar el producto. Las precauciones descritas en esta sección contienen información de seguridad importante. Cúmplalas cuidadosa- mente. Asimismo, debe leer las precauciones que aparecen en el interior del propio manual. El texto que aparece después de una marca [marca de diamante] describe las posibles consecuencias de no cumplir la pre- caución.
  • Página 153 Para una utilización segura del producto Forma y silueta del símbolo Descripción / aplicación del Forma y silueta del símbolo Descripción / aplicación del símbolo símbolo Ajuste del carburador Parada de emergencia -Velocidad de ralentí Control del estrangulador No utilice este producto en zo- posición de nas con ventilación escasa "Arranque en frío"...

  • Página 154: Ubicación En La Que Se Encuentra El Adhesivo De Seguridad

    Para una utilización segura del producto Ubicación en la que se encuentra el adhesivo de seguridad Los productos descritos en este manual incorporan el adhesivo de seguridad mostrado a continuación. Asegúrese de compren- der el significado del adhesivo antes de utilizar el producto. Si el adhesivo se ha deteriorado debido al desgaste, está...

  • Página 155: Manipulación Del Combustible

    Para una utilización segura del producto Manipulación del combustible PELIGRO Mantener siempre alejado del fuego cuando realice el repostaje El combustible es altamente inflamable y conlleva un riesgo de incendio si se manipula incorrectamente. Tenga un cui- dado extremo al mezclarlo, almacenarlo o manipularlo o podrá sufrir lesiones personales graves. Tenga cuidado de cumplir las siguientes instrucciones.
  • Página 156 Para una utilización segura del producto ADVERTENCIA Arranque del motor En caso de incendio o humo, anteponga la seguri- Tenga especial cuidado de seguir las siguientes precau- ciones cuando arranque el motor: Si el fuego proviene del motor o bien el humo aparece Asegúrese de que en todo momento están instalados en otra zona distinta del tubo de escape, en primer lugar los asideros y protecciones.

  • Página 157: Manipulación Del Producto

    Para una utilización segura del producto Manipulación del producto Precauciones generales ADVERTENCIA Manual de instrucciones Préstamo o asignación del producto Lea atentamente el manual de instruc- Cuando preste el producto a una tercera persona, ciones antes de utilizar el producto a fin asegúrese de que la persona que toma prestado el pro- de asegurar un funcionamiento correcto.
  • Página 158 Para una utilización segura del producto ADVERTENCIA Usuarios del producto Las vibraciones y el frío El producto no podrá ser utilizado por: Se cree que puede contraerse una enfermedad llamada personas que estén cansadas fenómeno de Raynaud, que afecta a los dedos de ciertos personas que hayan consumido alcohol individuos, si se está...
  • Página 159 Para una utilización segura del producto ADVERTENCIA Retire las sustancias y obstáculos extraños antes de No utilice el producto cuando las cuchillas de corte utilizar el producto estén moviéndose a velocidad de ralentí. Inspeccione el área en la que se utilizará la unidad. Re- No utilice el producto mientras las hojas de corte estén tire las piedras, objetos metálicos y otros objetos que en movimiento, si el cortasetos está...
  • Página 160 Para una utilización segura del producto Ropa de protección ADVERTENCIA Póngase indumentaria protectora Póngase siempre la ropa de protección siguiente cuando trabaje con el cortasetos. a Protección para la cabeza (casco): Protege la cabeza b Orejeras o tapones para los oídos: Protegen los oídos c Gafas de seguridad: Protegen los ojos d Guantes de seguridad: Protegen las manos del frío y la vi- bración...

  • Página 161: Lista De Piezas

    Lista de piezas Lista de piezas En la caja de embalaje están empaquetadas de forma separada las siguientes piezas. Cuando haya desempaquetado la caja, compruebe que contenga las siguientes piezas. Póngase en contacto con su distribuidor si falta alguna o está rota. 1.

  • Página 162: Descripción

    Descripción Descripción 1. Interruptor de encendido Dispositivo que permite arran- 13. Conjunto del accesorio de corte del cortasetos car y detener el motor. 14. Bloqueo del pestillo Fija el ángulo del accesorio de cor- 2. Bloqueo del gatillo del acelerador Dispositivo que evita la puesta en funcionamiento accidental del gatillo del 15.

  • Página 163: Antes De Comenzar

    Antes de comenzar Antes de comenzar Montaje ADVERTENCIA Lea atentamente el manual de instrucciones para asegurarse de que monta correctamente el producto. La utilización de un producto que se haya montado incorrectamente puede ocasionar un accidente o una lesión grave. Conecte el tubo exterior al cabezal de potencia Ponga el cabezal de potencia sobre una superficie limpia y plana, con la bujía hacia arriba.
  • Página 164 Antes de comenzar Coloque el cable del acelerador en el elemento de ajuste e instale el extremo del cable en el orificio grande de giro del acelerador del carburador.Compruebe que el acelerador se mueve libremente y que los extremos de acelerador total- mente abierto / ralentí...

  • Página 165: Ajuste Del Ángulo De Corte

    Antes de comenzar Ajuste del ángulo de corte PELIGRO No ajuste el conjunto de corte con el motor en marcha. En caso contrario, podría producirse una lesión o un accidente grave. ADVERTENCIA Las cuchillas del cortasetos de setos son muy afiladas. Use guantes siempre que vaya a ajustar el conjunto de corte. Utilice guantes de alta resistencia cuando trabaje con las cuchillas del cortasetos.

  • Página 166: Posición Del Conjunto Del Accesorio De Corte

    Antes de comenzar Posición del conjunto del accesorio de corte El conjunto del accesorio de corte se puede ajustar en diez posiciones diferentes, de 135° a 270° desde el tubo exterior, como muestra la imagen. Asegúrese de que el bloqueo del pestillo quede firmemente colocado después de cada ajuste.

  • Página 167: Tira Para El Hombro

    Antes de comenzar Tira para el hombro Enganche el gancho de la tira a la anilla del tubo exterior. Utilice la tira de hombro de modo que el gancho quede a su derecha. Ajuste la longitud de la tira para hombro de modo que pueda sujetar y utilizar la máquina cómodamente.

  • Página 168: Preparación Del Combustible

    Relación de mezcla recomendada: 50 : 1 (2 %) para ISO-L- EGD Standard (ISO/CD 13738), para aceite JASO FC, FD y ECHO Premium 50 : 1. - No haga la mezcla directamente en el depósito de combus- tible del motor.

  • Página 169: Funcionamiento Del Motor

    Funcionamiento del motor Funcionamiento del motor Arranque del motor ADVERTENCIA Cuando arranque el motor, tenga en cuenta las precauciones descritas en la página 4en la sección "Para una utili- zación segura del producto" para asegurarse de que utiliza correctamente el producto. El accesorio se pondrá...

  • Página 170: Calentamiento Del Motor

    Funcionamiento del motor Comprobando que el área que tiene alrededor sea segura, sujete el agarre trasero firmemente con la mano izquierda tal como se muestra en la ilustración y tire varias veces del asi- dero del arranque. Si escucha un sonido como de explosión y se detiene el mo- tor de forma inmediata, mueva la palanca del estrangulador a la posición de "Trabajo"...

  • Página 171: Parada Del Motor

    Funcionamiento del motor Parada del motor Suelte el gatillo del acelerador y ajuste el motor al ralentí (es decir baja velocidad). Ponga el interruptor de encendido en la posición de parada. En caso de emergencia, pare el motor inmediatamente utili- zando el interruptor de encendido.

  • Página 172: Operación De Recorte De Setos Y Arbustos

    Operación de recorte de setos y arbustos Operación de recorte de setos y arbustos Funcionamiento básico de recorte de setos NOTA Esta unidad está diseñada para cortar arbustos y setos con ramas con un diámetro inferior a 6 mm. Cuando empiece a recortar, utilice la velocidad máxima. Si corta a menos velocidad, podría dañar el embrague si éste se resbala.

  • Página 173: Mantenimiento Y Cuidados

    Mantenimiento y cuidados Mantenimiento y cuidados Mantenimiento y cuidados Si tiene cualquier pregunta o problema, póngase en contacto con su distribuidor. Mantenimiento general IMPORTANTE El mantenimiento, el cambio de piezas y la reparación de los dispositivos y el sistema de control de las emisiones puede re- alizarlos cualquier técnico o establecimiento de reparación.

  • Página 174: Ajuste De La Hoja De Corte

    Mantenimiento y cuidados Todas las unidades se prueban en fábrica y se ajusta el carbura- dor para proporcionar un rendimiento máximo. Antes de ajustar el carburador, limpie o sustituya el filtro de aire, arranque el motor y déjelo en marcha varios minutos para que al- cance la temperatura de funcionamiento.

  • Página 175: Mantenimiento Diario

    Mantenimiento y cuidados Mantenimiento diario Antes de iniciar el trabajo diario, siga estos pasos: Retire toda la suciedad y desechos del motor, compruebe las aletas de refrigeración y el filtro de aire por si estuvieran ob- struidos, y límpielos si fuera necesario. Retire cualquier acumulación de suciedad o desecho del si- lenciador y del depósito de combustible.

  • Página 176: Mantenimiento Cada 10-15 Horas

    Mantenimiento y cuidados Mantenimiento cada 10-15 horas Retire y limpie o sustituya la bujía Compruebe la distancia entre electrodos de la bujía. La dis- tancia correcta está entre 0,6 mm y 0,7 mm. Compruebe la bujía por si tuviera los electrodos gastados. Inspeccione el aislante por si tuviera aceite u otros depósitos.

  • Página 177: Mantenimiento Cada 50 Horas

    Mantenimiento y cuidados Mantenimiento cada 50 horas Aletas de refrigeración del cilindro Retire y limpie la tapa del cilindro y limpie la suciedad y los desechos de las aletas de refrigeración del cilindro. Retire y cambie el filtro de combustible Use un trozo de cable de acero o similar para coger el filtro de combustible a través de la apertura del depósito de combusti- ble.
  • Página 178 Mantenimiento y cuidados Limpieza del silenciador ADVERTENCIA No utilice nunca la unidad si el silenciador o el amor- tiguador de chispa están dañados o ausentes. La utili- zación de un amortiguador de chispa dañado o ausente supone un riesgo de incendio y puede dañar su au- dición.

  • Página 179: Cuidados Para Las Cuchillas De Corte

    Mantenimiento y cuidados Cuidados para las cuchillas de corte PRECAUCIÓN Use guantes para proteger las manos de las cuchillas afiladas. Si advierte algún problema con el afilado de la cuchilla, recomendamos que lleve la unidad a su distribuidor. Si no sigue estas precauciones podría provocar lesiones Lubricación de las cuchillas (Cada 4 horas de funcion- amiento) Aplique unas pocas gotas de aceite en cada ranura de perno, en...

  • Página 180: Tabla De Localización De Averías

    Mantenimiento y cuidados Tabla de localización de averías Problema Diagnóstico Causa Remedio El motor no arran- No hay combustible en el depósito de Suministro de combustible combustible El interruptor de encendido está en la Mueva a la posición de arranque posición Stop Arranque el motor después de la asist- Succión excesiva de combustible...

  • Página 181: Almacenamiento

    Almacenamiento Almacenamiento Almacenamiento durante un largo periodo (30 días o más) ADVERTENCIA No almacene el equipo en ubicaciones cerradas lleno de combustible o cerca llamas chispas. Podría provocar un incendio. Cuando almacene el producto durante largos periodos de tiempo (30 días o más), asegúrese de que se realicen los siguientes preparativos para el almacenamiento.

  • Página 182: Procedimiento Para Desechar El Producto

    Procedimiento para desechar el producto Procedimiento para desechar el producto Deshágase del aceite usado según las normativas locales. Las principales piezas de plástico que componen el producto llevan códigos que indican el material de que están hechas. Los códigos hacen referencia a los siguientes materiales; re- cicle dichas piezas de plástico según las normativas locales.

  • Página 183: Características Técnicas

    10% de alcohol etílico o 15% de MTBE. No utilice combustibles alternativos como E-20 o E-85. Aceite Aceite 50:1 ECHO Premium, ISO-L-EGD (ISO/ CD13738) y JASO M345-FC/FD, aceite de motor de dos tiempos refrigerado por aire. Proporción 50 : 1 (2 %) Consumo de combustible a máxima potencia del motor...

  • Página 184: Declaración De Conformidad

    CORTASETOS PORTÁTIL Marca: ECHO Tipo: HCA-265ES-LW cumple con: * los requisitos de la directiva 2006/42/CE (aplicación de la norma armonizada ISO 10517) * los requisitos de la directiva 2004/108/CE (aplicación de la norma armonizada EN ISO 14982)
  • Página 185 1Notas y contraportada MEMORANDO X750-023520 X750287-3100 2014...
  • Página 186 7-2 SUEHIROCHO 1-CHOME, OHME, TOKIO 198-8760, JAPÓN TELÉFONO: 81-428-32-6118. FAX: 81-428-32-6145. X750-023520 Impreso en Japón 0x0xxxx zzzz ES X750287-3100 © 2014...
  • Página 188 1??? 7-2 SUEHIROCHO 1-CHOME, OHME, TOKYO 198-8760, JAPAN PHONE: 81-428-32-6118. FAX: 81-428-32-6145. X750-023520 Printed in Japan 1405k 0058 ES X750287-3100 2014 ©...

Tabla de contenido
