3.4

Instrumento PyroMark Q24 MDx

5
10
9

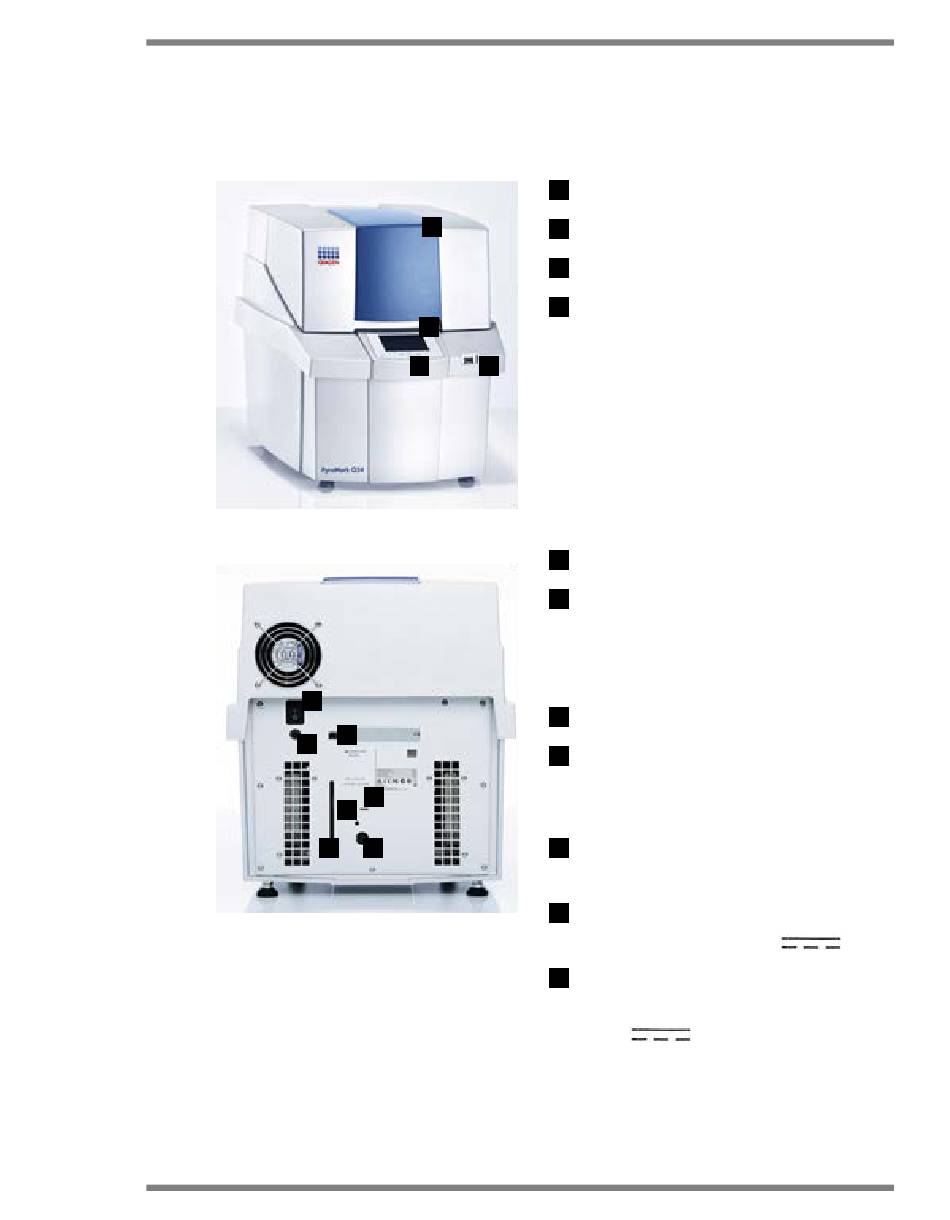

Exterior del instrumento PyroMark
.
Q24
Manual de usuario del PyroMark Q24 MDx 01/2016
1
2
3 4
7
6
8
11
Descripción general
Tapa del instrumento
1
Pantalla
2
Botones de menú
3
Puerto USB
4
Interruptor de alimentación
5
El LED está encendido cuando
6
el dispositivo de refrigeración
está recibiendo corriente
eléctrica
Puerto USB (inactivo)
7
Botón para iluminar la
8
ventanilla del nivel de
refrigerante
Ventanilla para ver el nivel de
9
refrigerante
Conector de alimentación del
10
instrumento de 24 V
Conector de alimentación del
11
dispositivo de refrigeración de
12 V
