Procedimientos iniciales

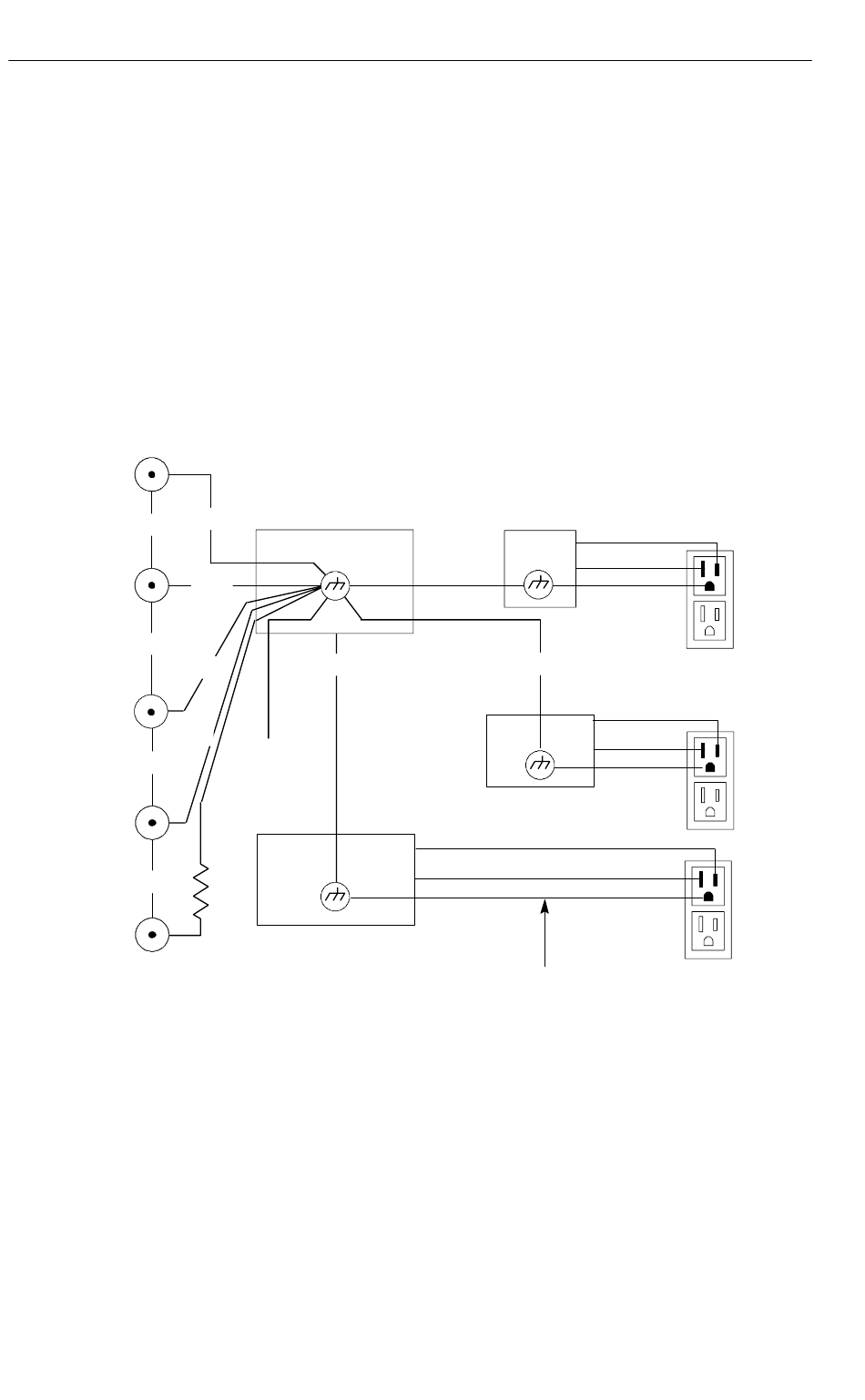

Toma de medidas flotantes
Para tomar medidas flotantes, las salidas del canal del osciloscopio
y de Disparo externo (3 MΩ) están aislados del chasis del osciloscopio
y entre sí. Esto permite tomar medidas flotantes independientes con los
canales 1 y 2, y Disparo externo (y con los canales 3 y 4 en los modelos
de cuatro canales).
CH 1
NC
CH 2
NC
CH 3
NC
CH 4
NC
DISPARO
EXTERNO
* Impedancia de 3 MΩ.
NC significa "no conectado".
Manual del usuario del osciloscopio digital de la serie TPS2000
1-4
Chasis del osciloscopio
NC
NC
RS- - 232
NC
NC
COMP.
SOND.
R*
Adaptador de CA
Centronics
PC
Conectado a tierra por el cableado del edificio,
habitual en un edificio de América del Norte.
Toma eléctrica
Impresora
