Procedimientos iniciales
CORRECTO
CONFIGURACIÓN
Botón
PREDETERMINADA
SÍ/NO
COMP. SOND.
Manual del usuario del osciloscopio digital de la serie TPS2000
1-14

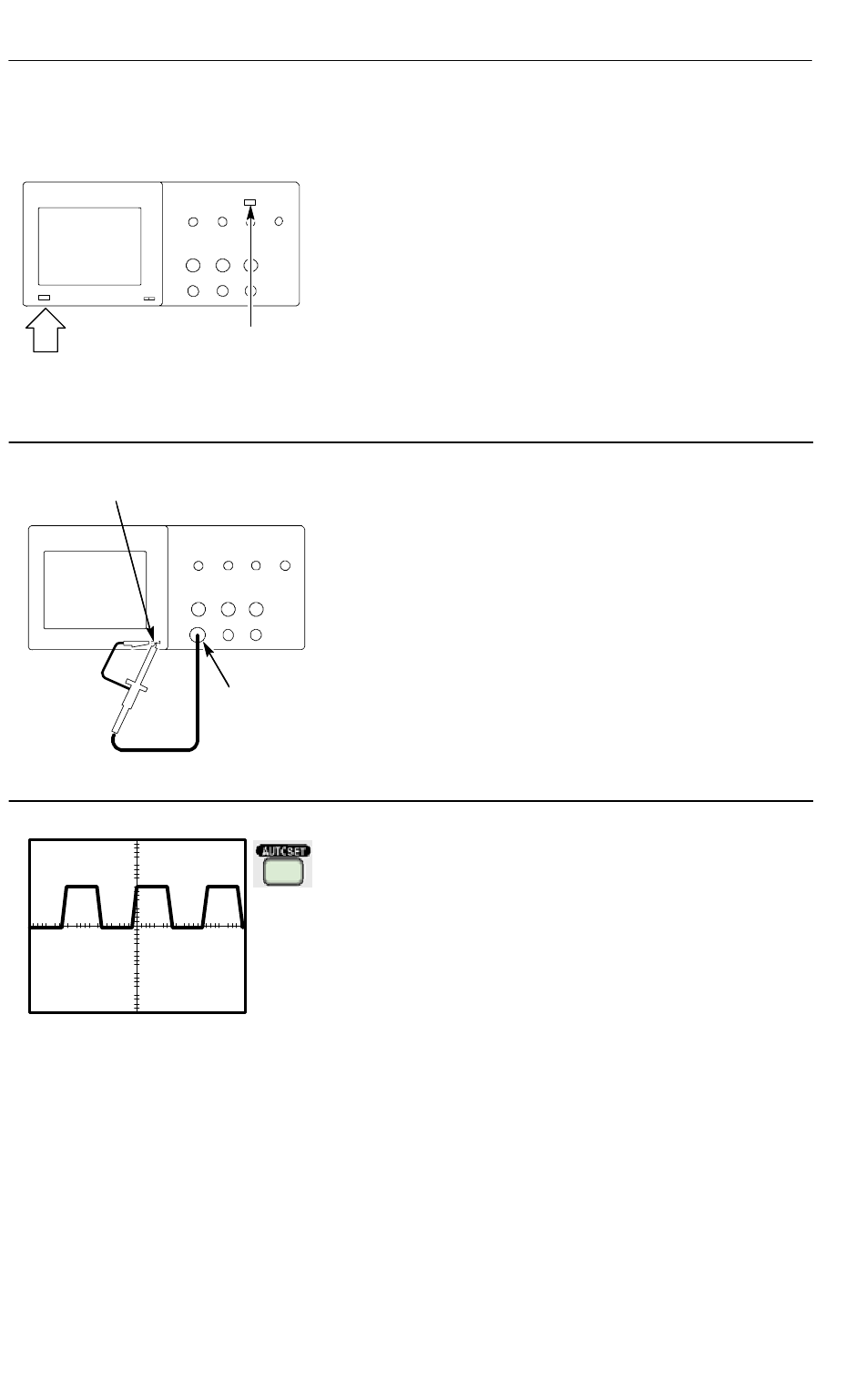

1. Encienda el osciloscopio.
Lea la advertencia de la sonda.
A continuación, pulse Aceptar.
Pulse el botón CONFIGURACIÓN
Botón
PREDETERMINADA. La opción
predeterminada de atenuación de sonda
de voltaje es 10X.
2. Establezca el conmutador de la sonda
P2200 en 10X y conecte la sonda al canal 1
del osciloscopio. Para ello, alinee la ranura
del conector de la sonda con la llave del
BNC de CH 1, presione hasta conectar
y gire a la derecha para fijar la sonda en
su sitio.
CH 1
Conecte la punta de la sonda y el cable
de referencia a los terminales de COMP.
SOND.
3. Pulse el botón AUTOCONFIGURAR.
En unos minutos, debe ver en la pantalla
una onda cuadrada de aproximadamente
5 V de pico a pico a 1 kHz.
Pulse el botón MENÚ CH 1 dos veces
para eliminar el canal 1, pulse el botón
MENÚ CH 2 para mostrar el canal 2,
repita los pasos 2 y 3. En los modelos de
cuatro canales, repita el procedimiento
para CH 3 y CH 4.
