dirna Bergstrom bycool blue line FLAT RENAULT Instrucciones De Montaje página 13

FLAT

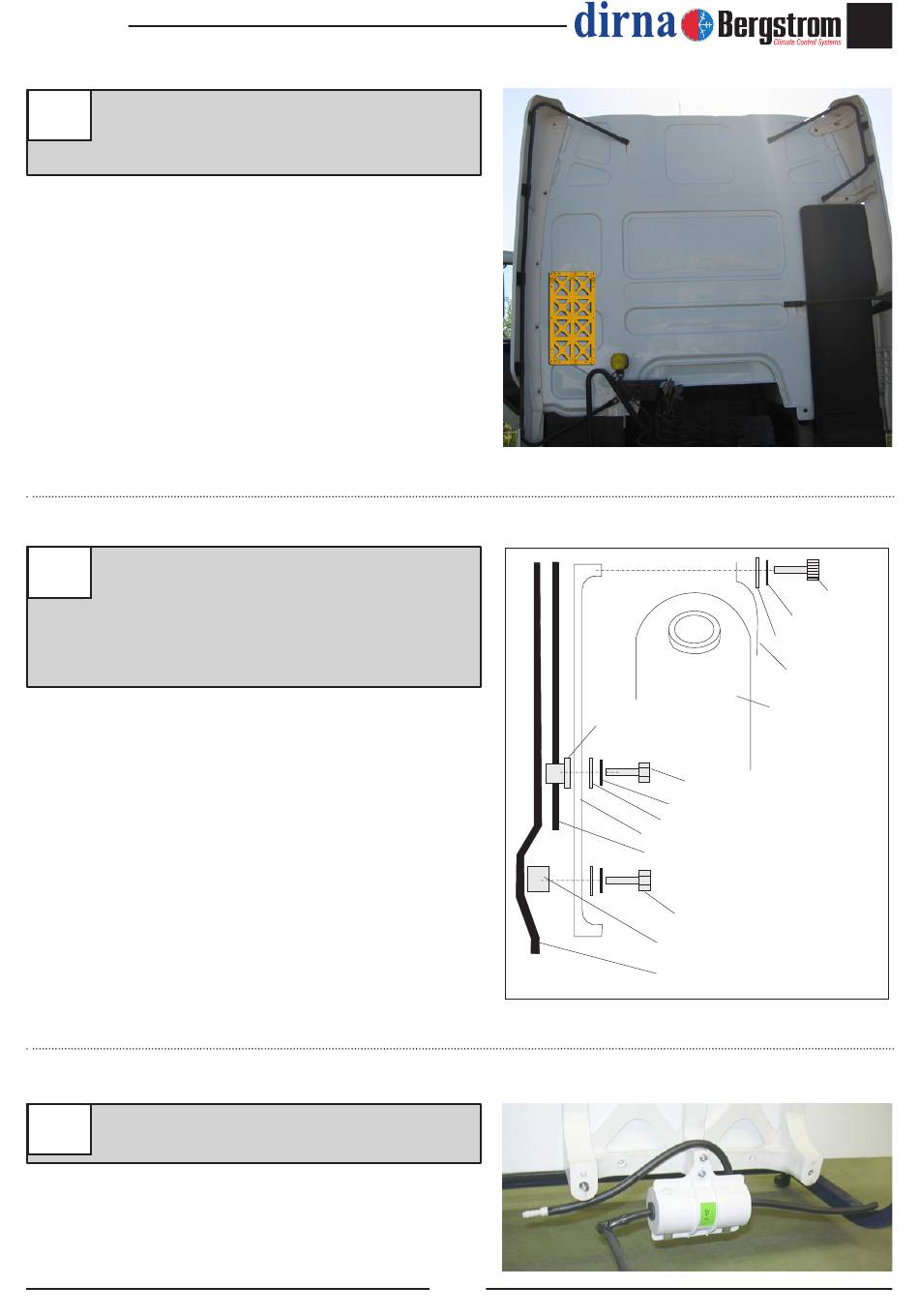

Marcar y taladrar Ø 9 en cabina teniendo en
18
cuenta que la posición vertical del soporte.
Mínimo (6) taladros de sujeción.
Colocar tuercas remache de M6 y fijar el
19
soporte con tornillos 6/100x30.
(*) - En los casos que no apoye en parte
lisa, colocar separador de 10mm y tornillo
6/100 x 40.
Fijar conjunto bomba al depósito con (2)
20
tornillos rosca chapa 5.4x19 mm.
Air conditioning for vehicles
Tuerca remache M6
13
6/100x30 allen
Arandela grower Ø 6
Arandela plana Ø 6
(4) Soportes
Depósito
6/100x30
Arandela grower Ø 6
Arandela plana Ø 8
Soporte
Parte trasera cabina
6/100x40 (*)
Separador 10 mm. (*)
Parte trasera cabina (*)
ES
