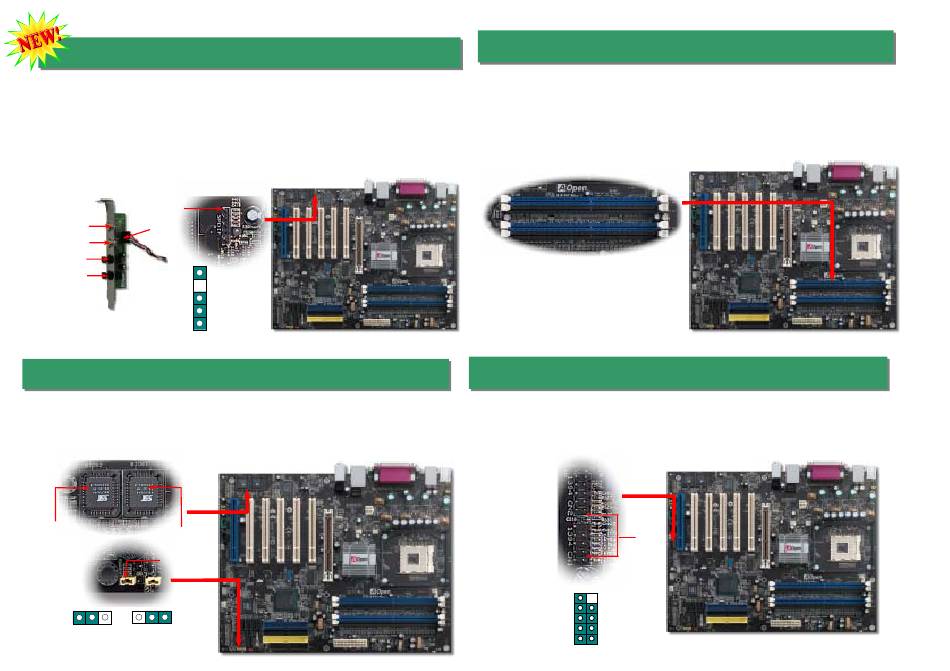

10. Conector S/PDIF (Sony/Philips Digital Interface)
S/PDIF (Sony/Philips Digital Interface) es un formato más reciente de transferencia de audio,
que proporciona una calidad impresionante a través de fibra óptica y le permite disfrutar de
audio digital en vez de analógico. Normalmente existen dos salidas S/PDIF como se muestra,
una para conector RCA, la más habitual para productos de audio de consumo, y otra para
conector óptico de mejor calidad de audio. Con un cable de audio específico, puede enchufar
el conector S/PDIF al otro extremo S/PDIF de un módulo de audio que soporte salida digital
S/PDIF. Sin embargo, debe Vd. tener un altavoz que soporte S/PDIF con entrada digital
S/PDIF para conectar la salida digital S/PDIF y aprovecharlo
Pin 1
(RCA)
S/PDIF OUT
Cable
S/PDIF IN
S/PDIF
S/PDIF OUT
1
S/PDIF IN
(Optica)
Módulo S/PDIF
(Ampl- opcional usuario)
11. Die-Hard BIOS II (
Ultimamente se han encontrado muchos virus capaces de destruir el código BIOS y áreas de
datos. Esta placa base implementa un método de protección hardware muy eficaz sin
emplear software ni código BIOS, por lo que es 100% libre de virus. Puede restaurar la BIOS
montada originalmente con una 2º BIOS ROM configurando JP24 en los pin 2-3 si se produce
un fallo en el arranque normal.
BIOS 2
BIOS 1
(Ampliación
opcional)
JP24
1
1
Normal
Rescate
(Predet.)
.
+5V
NC
S/PDIFOUT
GND
S/PDIFIN
)
Ampliación opcional
12. Módulo de memoria (128-Bit DDR Canal Dual)
Antes se utilizaba un ancho de banda 64-bit de memoria para el acceso a la misma.
Aunque se aumentara el tamaño, la velocidad de acceso permanecía constante, sin
importar cuantos módulos se hubieran instalado. Con la introducción del canal dual de
128-bit, se duplica el ancho de banda de la memoria hasta 5.4GB en el modo avanzado de
128-bit. Esta placa base soporta DDR400/333/266 hasta un máximo de 4GB.
Módulo memoria canal dual
128-bit DDR
13. Conector IEEE 1394
Con el chip de control AGERE 1394 (con AGERE FW323), el IEEE 1394a proporciona
una tasa de transferencia de datos de hasta 400Mb/s, mientras que USB es de sólo
12Mb/s. Así pues, el interfaz IEEE 1394 puede conectarse a dispositivos que necesiten
un alto rendimiento en transferencia de datos, como cámaras digitales , escáners u otros
dispositivos IEEE 1394. Por favor, utilice cables adecuados para conectar los
dispositivos.
Pin 1
10 9
KEY
Shielding GND
1394_PWR
1394_PWR
TPB+
TPB-
GND
GND
TPA+
TPA-
2
1
