Indicación Los semiacoplamientos se montan con mayor facilidad si se calientan a una temperatura de
Manual de instrucciones
80 – 100 °C.
Requisito previo:
ü Posición de la bomba asegurada en la red de tubos con escarpias roscadas/un mecanismo de ele-
vación
1.
Engrase el eje de la bomba con aceite de silicona.
9
2
2.
Asegúrese de que el tornillo prisionero 11 del semiacoplamiento del lado de la bomba 10 está
suelto.
3.
Inserte el semiacoplamiento del lado de la bomba hasta el tope sobre el eje y apriete el tornillo
prisionero.
4.
Apriete los tornillos de cabeza cilíndrica 9 que hay entre la bomba y el soporte de la bomba 3
con el par de apriete correspondiente.
5.
Apriete los tornillos de cabeza cilíndrica que hay entre el pie de soporte de la bomba y la superfi-
cie de montaje con el par de apriete correspondiente.
6.
Mida la distancia X entre la parte frontal de las garras del acoplamiento y la superficie de ajuste
del soporte de la bomba y anótela.
1
2
7.
Asegúrese de que el tornillo prisionero 6 del semiacoplamiento del lado del motor 5 está suelto.
8.
Desplace el semiacoplamiento del lado del motor sobre el extremo del eje del motor 7.
X-E
9.
Compruebe la distancia de la parte frontal de los dientes del acoplamiento del lado de la bomba
y la superficie de ajuste de la brida del motor. La distancia tiene que ajustarse al valor medido X
menos la distancia al acoplamiento E, véase la tabla de valores límite para la alineación del aco-
plamiento del eje Ä Conexión, Página 17.
10.
Apriete el tornillo prisionero 6 en el semiacoplamiento del lado del motor e inserte el anillo inter-
medio del acoplamiento 4.
11.
Asegure el motor con escarpias roscadas/un mecanismo de elevación de forma que los semia-
coplamientos encajen entre sí y el motor pueda montarse de forma exacta en posición horizontal
en el soporte de la bomba.
12.
Apriete los tornillos de cabeza cilíndrica 8 entre el motor y el soporte de la bomba con el par de
apriete indicado.
OIC 01es Edición 2019-11
10
3
11
3
4
5
6
12 Servicio técnico

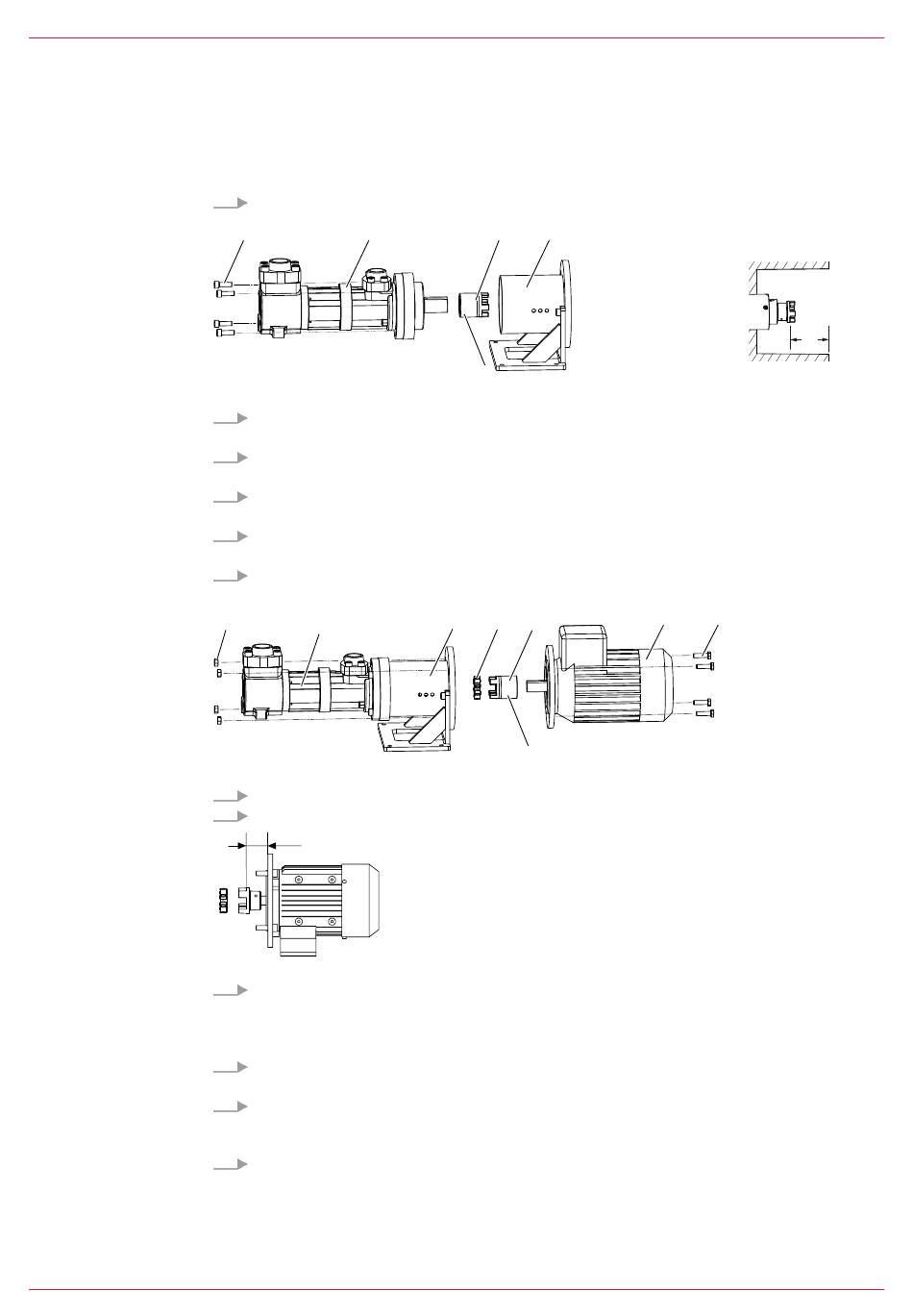

12.3 Sustitución del acoplamiento
X
7
8
29
