Setup Manual
Important:
Please read this Setup Manual, the User's Manual and the Specifi cations
Sheet stored on the CD-ROM carefully to familiarize yourself with safe and
effective usage. Please retain this manual for future reference.
Installationshandbuch
Wichtig:
Lesen Sie dieses Installationshandbuch, das Benutzerhandbuch und das
Datenblatt (auf der CD-ROM) aufmerksam durch, um sich mit der sicheren
und effi zienten Bedienung vertraut zu machen. Bewahren Sie dieses
Handbuch zum späteren Nachschlagen auf.
Manuel d'installation
Important :
Veuillez lire attentivement ce Manuel d'installation ainsi que le Manuel
d'utilisation et les caractéristiques techniques inclus sur le CD-ROM, afi n de
vous familiariser avec ce produit et de l'utiliser effi cacement et en toute
sécurité. Conservez ce manuel pour toute référence ultérieure.
Manual de instalación
Importante:
Lea detenidamente este Manual de instalación, el Manual del usuario y la
Hoja de especifi caciones que encontrará en el CD-ROM para familiarizarse
con las normas de seguridad y los procedimientos de uso. Conserve este
manual para consultas posteriores.
Manuale di installazione
Importante:
leggere attentamente il presente Manuale di installazione, il Manuale
dell'utente e il foglio delle caratteristiche tecniche memorizzati su CD-ROM
per utilizzare il prodotto in modo effi cace e sicuro. Conservare questo
manuale per eventuale riferimenti futuri.
Installationshandboken
Viktigt:
Läs den här installationshandboken, bruksanvisningen och specifi kationerna
som fi nns lagrade på CD-skivan för att använda produkten på ett effektivt och
säkert sätt. Spara den här installationshandboken för framtida referens.
Εγχειρίδιο εγκατάστασης
Σημαντικό:
Διαβάστε προσεκτικά αυτό το Εγχειρίδιο εγκατάστασης, το Εγχειρίδιο χρήστη
και το Φυλλάδιο προδιαγραφών που θα βρείτε στο CD-ROM προκειμένου να
εξοικειωθείτε με την ασφαλή και αποτελεσματική χρήση της συσκευής.
Κρατήστε αυτό το εγχειρίδιο για μελλοντική αναφορά.
Руководство по установке
Важно!
Внимательно прочитайте настоящее Руководство по установке,
Руководство пользователя и спецификации на CD-ROM для получения
сведений о безопасной и эффективной эксплуатации. Сохраните это
руководство для справки.
1
2
3
4
5
i
6
7
8
9
10
Publicidad
Tabla de contenido

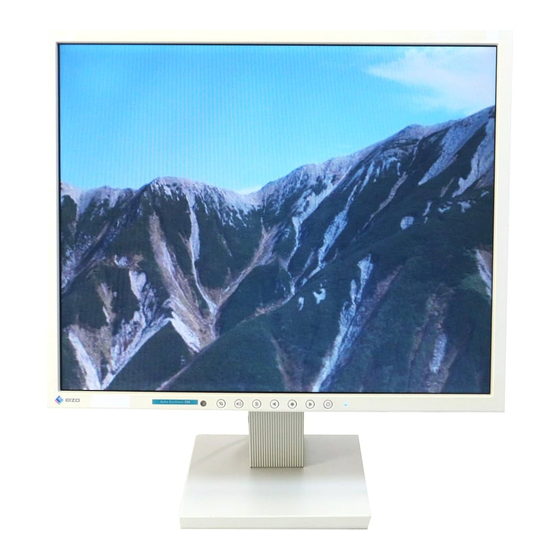

Manuales relacionados para Eizo FlexScan S1701
Resumen de contenidos para Eizo FlexScan S1701
- Página 1 Setup Manual Important: Please read this Setup Manual, the User’s Manual and the Specifi cations Sheet stored on the CD-ROM carefully to familiarize yourself with safe and effective usage. Please retain this manual for future reference. Installationshandbuch Wichtig: Lesen Sie dieses Installationshandbuch, das Benutzerhandbuch und das Datenblatt (auf der CD-ROM) aufmerksam durch, um sich mit der sicheren und effi...
- Página 2 Modell ohne Lautsprecher ScreenManager ® est un alias choisi par EIZO pour le menu de réglage. (Consultez le manuel d’utilisation sur le CD-ROM pour de plus amples détails sur l’utilisation de ScreenManager.) Modèle avec haut-parleurs, * Modèle sans haut-parleurs ScreenManager ®...
-
Página 3: Safety Symbols
Prior to use Installation Setting/Adjustment Troubleshooting SAFETY SYMBOLS This manual uses the safety symbols below. They denote critical information. Please read them carefully. WARNING CAUTION Failure to abide by the information in a WARNING Failure to abide by the information in a CAUTION may result in serious injury and can be life threatening. - Página 4 Prior to use Installation Setting/Adjustment Troubleshooting About Setup Manual, User’s Manual and Specifi cations Sheet Setup Manual Describes basic information ranging from connection of the monitor to a PC to using the monitor. (this manual) User’s Manual, Specifi cations Sheet Describes application information such as screen adjustments, settings, and specifi...
-
Página 5: Package Contents
• Please keep the packaging box and materials for future movement or transport of the monitor. For each item below, please refer to page i. 1 Monitor 2 Power cord 3 EIZO LCD Utility Disk (CD-ROM) • User’s Manual, Specifi cations Sheet 4 Setup Manual (this manual) 5 Limited warranty 6 Fixing screws: M4 ×... -
Página 6: Connecting Cables
Prior to use Installation Setting/Adjustment Troubleshooting Connecting Cables Attention • When replacing the current monitor with an monitor, be sure to change the PC settings for resolution and vertical frequency to those which are available for the monitor referring to the resolution table (Specifi... - Página 7 Prior to use Installation Setting/Adjustment Troubleshooting Adjusting Screen Height and Angle Adjust the screen height, tilt and swivel the screen to the best condition for working. Height adjustable stand Tilt stand ArcSwing 2 stand Hold left and right edge of the Hold left and right edge of Hold left and right edge of the monitor with both monitor with both hands to...
-
Página 8: Adjusting Speaker Volume
Prior to use Installation Setting/Adjustment Troubleshooting Displaying Screen Press to turn on the monitor. Turn on the PC. The monitor’s Power indicator lights up blue and the screen image appears. When turning on the monitor and PC for the fi rst time with the analog signal, the Auto Adjustment function works to adjust the clock, phase, and display position automatically. - Página 9 Prior to use Installation Setting/Adjustment Troubleshooting In case of the Speaker non-applied model Press The brightness adjustment window appears. Adjust the brightness with Press to increase screen brightness or press to decrease. Note • Screen will be adjusted automatically to the appropriate brightness that accepted environment as the sensor on the lower side of the monitor detects the surrounding brightness with the BrightRegulator function.
- Página 10 Prior to use Installation Setting/Adjustment Troubleshooting No-Picture Problem If no picture is displayed on the monitor even after the following remedial action is taken, contact your local dealer. 1. Check the Power indicator. Symptom Status Possible cause and remedy No picture Power indicator does not light Check whether the power cord is correctly connected.
- Página 11 Vor der Benutzung Installation Einstellungen/Justierung Fehlerbeseitigung SICHERHEITSSYMBOLE In diesem Handbuch werden die unten dargestellten Sicherheitssymbole verwendet. Sie geben Hinweise auf äußerst wichtige Informationen. Bitte lesen Sie diese Informationen sorgfältig durch. VORSICHT ACHTUNG Die Nichtbefolgung von unter VORSICHT angegebenen Die Nichtbeachtung unter ACHTUNG angegebener Anweisungen kann schwere Verletzungen oder sogar Informationen kann mittelschwere Verletzungen und/oder lebensbedrohende Situationen zur Folge haben.
- Página 12 Vor der Benutzung Installation Einstellungen/Justierung Fehlerbeseitigung Über das Installationshandbuch, das Benutzerhandbuch und das Datenblatt Installationshandbuch Informationen zum Verbinden des Monitors mit dem Computer und zur Inbetriebnahme. (das vorliegende Handbuch) Anwendungsinformationen, beispielsweise zu Benutzerhandbuch, Datenblatt Bildschirmeinstellungen, -justierungen und (• PDF-Datei auf CD-ROM*) technischen Daten.
-
Página 13: Lieferumfang
Lieferumfang Prüfen Sie, ob sich alle der folgenden Gegenstände in der Verpackung befinden. Sollte einer der Gegenstände fehlen oder beschädigt sein, wenden Sie sich an Ihren Fachhändler. HINWEIS • Heben Sie die Verpackung sowie die Verpackungsmaterialien für evtl. Transporte des Monitors gut auf. Weitere Informationen zu den unten aufgeführten Elementen fi... - Página 14 Vor der Benutzung Installation Einstellungen/Justierung Fehlerbeseitigung Kabeln anschließen Hinweis • Um einen bereits vorhandenen Monitor durch einen Monitor zu ersetzen, stellen Sie die PC-Einstellungen für Aufl ösung und vertikale Bildwiederholfrequenz auf die für den Monitor verfügbaren Werte ein. Diese entnehmen Sie bitte der Aufl ösungstabelle (Datenblatt auf der CD-ROM), bevor Sie den Monitor anschließen. HINWEIS •...
- Página 15 Vor der Benutzung Installation Einstellungen/Justierung Fehlerbeseitigung Höhe und Neigung des Bildschirms einstellen Stellen Sie die für Ihren Arbeitsplatz optimale Höhe, Neigung und Drehung des Bildschirms ein. Höhenverstellbarer Fuß Kippträger ArcSwing 2-Fuß Halten Sie den Monitor mit Halten Sie den Monitor mit Halten Sie den Monitor mit beiden Händen am beiden Händen am linken und beiden Händen am linken...
- Página 16 Vor der Benutzung Installation Einstellungen/Justierung Fehlerbeseitigung Bild wiedergeben Drücken Sie , um den Monitor einzuschalten. Schalten Sie den Computer ein. Die Betriebsanzeige des Monitors leuchtet auf (blau), und das Bild wird angezeigt. Beim ersten Einschalten des Monitors und des PCs mit dem analogen Signal werden Uhr, Phase und Bildlage von der automatischen Einstellung automatisch angepasst.
- Página 17 Vor der Benutzung Installation Einstellungen/Justierung Fehlerbeseitigung Bei Modellen ohne Lautsprecher Drücken Sie oder Das Fenster zur Helligkeitseinstellung wird eingeblendet. Stellen Sie die Helligkeit mit der Taste oder ein. Drücken Sie zum Aufhellen des Bildschirms die Taste zum Abdunkeln drücken Sie die Taste Hinweis •...
- Página 18 Vor der Benutzung Installation Einstellungen/Justierung Fehlerbeseitigung Problem: Kein Bild Wird auch nach dem Durchführen der nachfolgend vorgeschlagenen Lösungen kein Bild angezeigt, wenden Sie sich an Ihren Fachhändler. 1. Prüfen Sie den Status der Betriebsanzeige. Symptom Status Mögl. Ursache und Lösung Kein Bild Betriebsanzeigenstatus: Aus Prüfen Sie, ob das Netzkabel richtig eingesteckt...
-
Página 19: Symboles De Securite
Guide de dépannage Avant l’utilisation Installation Réglage/Ajustage SYMBOLES DE SECURITE Ce manuel utilise les symboles de sécurité présentés ci-dessous. Ils signalent des informations critiques. Veuillez les lire attentivement. AVERTISSEMENT ATTENTION Le non respect des consignes données dans un message Le non respect des consignes données dans un message AVERTISSEMENT peut entraîner des blessures ATTENTION peut entraîner des blessures et/ou des sérieuses ou même la mort. - Página 20 Guide de dépannage Avant l’utilisation Installation Réglage/Ajustage A propos du manuel d’installation, du manuel d’utilisation et des caractéristiques techniques Manuel d’installation Décrit les informations de base depuis la connexion du moniteur à l’ordinateur jusqu’à l’utilisation du moniteur. (Ce manuel) Manuel d’utilisation, caractéristiques techniques Décrit les informations d’application telles que les réglages d’écran, la confi...
-
Página 21: Contenu De L'eMballage
• Veuillez conserver le carton et les matériaux d’emballage pour les réutiliser lors d’un déplacement ultérieur du moniteur. Pour chaque élément décrit ci-dessous, veuillez vous reporter à la page i. 1 Moniteur 2 Cordon d’alimentation 3 EIZO LCD Utility Disk (CD-ROM) • Manuel d’utilisation, caractéristiques techniques 4 Manuel d’installation (ce manuel) 5 Garantie limitée 6 Vis de fi... -
Página 22: Branchement Des Câbles
Guide de dépannage Avant l’utilisation Installation Réglage/Ajustage Branchement des câbles Attention • Lorsque vous remplacez ce moniteur par un autre moniteur, veillez à confi gurer votre ordinateur en fonction des paramètres de résolution et de fréquence du balayage vertical propres au nouveau moniteur, en vous référant au tableau de résolution (voir les caractéristiques techniques incluses sur le CD-ROM), avant de connecter l’ordinateur. - Página 23 Guide de dépannage Avant l’utilisation Installation Réglage/Ajustage Réglage de la hauteur et de l’angle de l’écran Permet de régler la hauteur, l’inclinaison et l’orientation de l’écran à une position agréable pour le travail. Pied réglable en hauteur Pied inclinable Pied ArcSwing 2 Pour régler la hauteur et la Pour régler l’angle Pour régler l’écran vers l’avant, l’arrière, la droite...
-
Página 24: Affi Chage De L'éCran
Guide de dépannage Avant l’utilisation Installation Réglage/Ajustage Affi chage de l’écran Appuyez sur pour mettre le moniteur sous tension. Mettez l’ordinateur sous tension. Le voyant d’alimentation du moniteur s’éclaire en bleu et l’image affi chée apparaît. Lorsque vous mettez le moniteur et l’ordinateur sous tension pour la première fois avec le signal analogique, la fonction de réglage automatique règle l’horloge, la phase et la position d’affi... -
Página 25: Réglages Avancés
Guide de dépannage Avant l’utilisation Installation Réglage/Ajustage Pour le modèle sans haut-parleur Appuyez sur L’écran de réglage de la luminosité apparaît. Réglez la luminosité à l’aide de la touche Appuyez sur pour augmenter la luminosité de l’écran ou sur pour la diminuer. Remarque •... -
Página 26: Guide De Dépannage
Avant l’utilisation Installation Réglage/Ajustage Guide de dépannage Problème de non-affi chage d’images Si aucune image ne s’affi che sur le moniteur même après avoir utilisé les solutions suivantes, contactez votre revendeur local. 1. Vérifi ez le voyant d’alimentation. Symptôme Etat Cause possible et solution Aucune image Le voyant d’alimentation ne... -
Página 27: Símbolos De Seguridad
Antes de su utilización Instalación Configuración/Ajuste Solución de problemas SÍMBOLOS DE SEGURIDAD Este manual utiliza los símbolos de seguridad que aparecen a continuación. Contienen información importante. Léalos detenidamente. ADVERTENCIA PRECAUCIÓN No respetar la información de una ADVERTENCIA No respetar la información de una PRECAUCIÓN puede provocar heridas graves y suponer un riesgo para puede provocar heridas leves y/o daños materiales o en la integridad física. -
Página 28: Botón Intro
Antes de su utilización Instalación Configuración/Ajuste Solución de problemas Información sobre el Manual de instalación, el Manual del usuario y las hojas de especifi caciones Manual de instalación Información sobre la conexión al ordenador y la utilización del monitor. (este manual) Manual del usuario, hoja de especifi... -
Página 29: Contenido Del Embalaje
Consulte la página i para cada uno de los elementos siguientes. 1 Monitor 2 Cable de alimentación 3 EIZO LCD Utility Disk (CD-ROM) • Manual del usuario, hoja de especifi caciones 4 Manual de instalación (este manual) 5 Garantía limitada 6 Tornillos de fi... -
Página 30: Conexión De Los Cables
Antes de su utilización Instalación Configuración/Ajuste Solución de problemas Conexión de los cables Atención • Al reemplazar su antiguo monitor, y antes de conectar el nuevo monitor al ordenador, asegúrese de cambiar la confi guración de la resolución y de la frecuencia vertical en el ordenador para ajustarla a los parámetros disponibles del nuevo monitor, consultando la tabla de resoluciones que encontrará... -
Página 31: Ajuste De La Altura Y El Ángulo De La Pantalla
Antes de su utilización Instalación Configuración/Ajuste Solución de problemas Ajuste de la altura y el ángulo de la pantalla Es posible ajustar la altura, la inclinación y el giro de la pantalla para conseguir una posición de trabajo adecuada. Soporte de altura regulable Soporte de inclinación Soporte ArcSwing 2 Sujete el monitor con las manos a... -
Página 32: Visualización De La Pantalla
Antes de su utilización Instalación Configuración/Ajuste Solución de problemas Visualización de la pantalla Pulse para encender el monitor. Encienda el ordenador. El indicador de alimentación del monitor se iluminará en azul y aparecerá la imagen de la pantalla. Al encender el monitor y el ordenador por primera vez con una señal analógica, la función de Autoajuste ajustará... -
Página 33: Con El Modelo De Altavoz No Aplicado
Antes de su utilización Instalación Configuración/Ajuste Solución de problemas Con el modelo de altavoz no aplicado Pulse Aparece la ventana de ajuste del brillo. Ajuste el brillo con Pulse para dar más brillo a la pantalla o para oscurecerla. Nota •... -
Página 34: Solución De Problemas
Antes de su utilización Instalación Configuración/Ajuste Solución de problemas Problema: no se muestra ninguna imagen Si no se muestra ninguna imagen en el monitor tras seguir las soluciones propuestas, póngase en contacto con su distribuidor local. 1. Compruebe el indicador de alimentación. Síntoma Estado Posible causa y solución... -
Página 35: Simboli Di Sicurezza
Preparazione Installazione Configurazione e regolazione Risoluzione dei problemi SIMBOLI DI SICUREZZA Il manuale utilizza i simboli di sicurezza riportati sotto per segnalare informazioni di primaria importanza. Leggere le informazioni con attenzione. AVVERTENZA ATTENZIONE La mancata osservanza delle informazioni La mancata osservanza delle informazioni contrassegnate da un simbolo di AVVERTENZA può... - Página 36 Preparazione Installazione Configurazione e regolazione Risoluzione dei problemi Informazioni sul manuale di installazione, sul manuale dell’utente e sul foglio delle caratteristiche tecniche Manuale di installazione Fornisce le informazioni di base dal collegamento del monitor al computer all’utilizzo del monitor stesso. (il presente manuale) Manuale dell’utente, Foglio delle Fornisce informazioni quali la regolazione dello...
-
Página 37: Contenuto Della Confezione
Per ogni voce riportata di seguito, fare riferimento alla pagina i. 1 Monitor 2 Cavo di alimentazione 3 EIZO LCD Utility Disk (CD-ROM) • Manuale dell’utente, Foglio delle caratteristiche tecniche 4 Manuale di installazione (il presente manuale) 5 Garanzia limitata 6 Viti di montaggio: M4 ×... -
Página 38: Collegamento Dei Cavi
Preparazione Installazione Configurazione e regolazione Risoluzione dei problemi Collegamento dei cavi Nota • Durante la sostituzione del presente monitor con un altro monitor, prima di procedere al collegamento del PC assicurarsi di modifi care le impostazioni del PC relative alla risoluzione e alla frequenza verticale regolandole su quelle disponibili per il monitor, facendo riferimento alla tabella di risoluzione (Foglio delle caratteristiche tecniche su CD-ROM). - Página 39 Preparazione Installazione Configurazione e regolazione Risoluzione dei problemi Regolazione dell’altezza e dell’angolo dello schermo È possibile regolare l’altezza, l’inclinazione e la rotazione dello schermo fi no a ottenere la posizione di lavoro ottimale. Supporto regolabile Supporto regolabile in Supporto ArcSwing 2 Afferrare i lati sinistro e destro inclinazione Afferrare i lati sinistro e destro del monitor con...
-
Página 40: Visualizzazione Dello Schermo
Preparazione Installazione Configurazione e regolazione Risoluzione dei problemi Visualizzazione dello schermo Premere per accendere il monitor. Accendere il PC. Si accenderà l’indicatore di alimentazione del monitor (blu) e verrà visualizzata l’immagine dello schermo. Quando il monitor e il PC vengono accesi per la prima volta con il segnale analogico, la funzione di regolazione automatica viene attivata per regolare i valori di clock, di fase e la posizione del display in modo automatico. - Página 41 Preparazione Installazione Configurazione e regolazione Risoluzione dei problemi Modello senza diffusore applicato Premere Viene visualizzata la fi nestra di regolazione della luminosità. Regolare la luminosità con Premere per aumentare la luminosità dello schermo o per diminuirla. Nota • La luminosità dello schermo viene regolata automaticamente quando il sensore presente sulla parte inferiore del monitor rileva la luminosità...
-
Página 42: Risoluzione Dei Problemi
Preparazione Installazione Configurazione e regolazione Risoluzione dei problemi Nessuna immagine visualizzata Se sul monitor non viene visualizzata alcuna immagine anche dopo aver applicato le soluzioni consigliate, contattare il rivenditore locale. 1. Controllare l’indicatore di alimentazione. Sintomo Stato Possibile causa e soluzione Nessuna immagine L’indicatore di alimentazione Verifi... - Página 43 Före användningen Installation Inställning/justering Felsökning SÄKERHETSSYMBOLER Den här manualen använder säkerhetssymbolerna nedan. De indikerar kritisk information. Läs dem noggrant. VARNING FÖRSIKTIGHET Om informationen i en VARNING inte åtföljs kan det Om uppmaningen FÖRSIKTIGHET inte åtföljs fi nns resultera i allvarliga skador som kan vara livshotande. det risk för person- eller produktskador.
- Página 44 Före användningen Installation Inställning/justering Felsökning Om installationshandboken, bruksanvisningen och specifi kationsbladet Installationshandboken Beskriver grundinformation från anslutning av skärmen till en dator till användning av skärmen. (denna handbok) Bruksanvisning, specifi kationsblad Beskriver applikationsinformation så som skärmjusteringar, inställningar och specifi kationer. (• Pdf-fi l på CD-skivan*) * Kräver att Adobe Reader är installerat.
-
Página 45: Förpackningens Innehåll
• Behåll kartongen och emballage för framtida förfl yttningar av skärmen. Se sidan i för varje alternativ nedan. 1 Skärmen 2 Nätsladd 3 EIZO LCD Utility Disk (CD-skiva) • Bruksanvisning, specifi kationsblad 4 Installationshandbok (denna handbok) 5 Garantisedel 6 Monteringsskruvar: M4 × 12 mm 4 st. - Página 46 Före användningen Installation Inställning/justering Felsökning Att ansluta kablarna Observera • När du ersätter den aktuella skärmen med en ny ska du ändra datorinställningarna för upplösning och vertikal frekvens till dem som fi nns tillgängliga för skärmen, enligt upplösningstabellen (Specifi kationer på CD-skivan) innan du ansluter till datorn.
- Página 47 Före användningen Installation Inställning/justering Felsökning Justera skärmhöjd och vinkel Justera skärmhöjd, lutning och vridning av skärmen till bästa läge för arbete. Höjdinställbart stativ Lutningsstativ ArcSwing 2-stativ Håll skärmen med båda Håll skärmen med båda Håll skärmen med båda händerna i höger och händerna i höger och vänster händerna i höger och vänster kant när du ska justera den till och från...
- Página 48 Före användningen Installation Inställning/justering Felsökning Visa skärmen Tryck på för att sätta på monitorn. Sätt på datorn. Skärmens strömindikator lyser blått och skärmens bild visas. När datorn och skärmen slås på för första gången med analog signal kommer funktionen med automatisk justering automatiskt att justera tid, fasfrekvens och visningplacering.
- Página 49 Före användningen Installation Inställning/justering Felsökning För ej högtalarmodellen Tryck på eller Fönstret för justering av ljusstyrka visas. Justera ljusstyrkan med eller Tryck på för att göra skärmen ljusare eller på för att göra den mörkare. Obs! • Skärmen justeras automatiskt så den får bästa ljusstyrka. Sensorn på den nedre sidan av skärmen känner av det omgivande ljuset med funktionen BrightRegulator.
- Página 50 Före användningen Installation Inställning/justering Felsökning Ingen bild visas Om det inte visas någon bild på skärmen efter att du genomfört följande åtgärder skall du kontakta din lokala återförsäljare. 1. Kontrollera strömindikatorn. Symptom Status Möjlig orsak och åtgärd Ingen bild Strömindikatorn tänds inte. Kontrollera att nätsladden är riktigt ansluten.
- Página 51 ΣΥΜΒΟΛΑ ΑΣΦΑΛΕΙΑΣ Σε αυτό το εγχειρίδιο χρησιμοποιούνται τα παρακάτω σύμβολα ασφαλείας. Καταδεικνύουν σημαντικές πληροφορίες. Διαβάστε τις με προσοχή. ΠΡΟΕΙΔΟΠΟΙΗΣΗ ΠΡΟΣΟΧΗ Αν δεν συμμορφωθείτε με τις πληροφορίες μιας Αν δεν συμμορφωθείτε με τις πληροφορίες κάτω από ΠΡΟΕΙΔΟΠΟΙΗΣΗΣ μπορεί να προκληθεί σοβαρός τον...
- Página 52 Σχετικά με το εγχειρίδιο Εγκατάστασης, το Εγχειρίδιο χρήστη και το Φυλλάδιο προδιαγραφών Εγχειρίδιο εγκατάστασης Περιέχει βασικές πληροφορίες, από τη σύνδεση της οθόνης με υπολογιστή έως τη χρήση της οθόνης. (το παρόν εγχειρίδιο) Εγχειρίδιο χρήστη, Φυλλάδιο Περιέχει πληροφορίες για την εφαρμογή, όπως είναι οι προδιαγραφών...
-
Página 53: Περιεχόμενα Συσκευασίας
• Διατηρήστε το κουτί και τα υλικά της συσκευασίας για μελλοντική μετακίνηση ή μεταφορά της οθόνης. Για κάθε μία από τις παρακάτω επιλογές, ανατρέξτε στη σελίδα i. 1 Οθόνη 2 Καλώδιο τροφοδοσίας 3 EIZO LCD Utility Disk (CD-ROM) • Εγχειρίδιο χρήστη, Φυλλάδιο προδιαγραφών 4 Εγχειρίδιο εγκατάστασης (το παρόν εγχειρίδιο) 5 Περιορισμένη εγγύηση... -
Página 54: Σύνδεση Καλωδίων
Σύνδεση καλωδίων Προσοχή • Κατά την αντικατάσταση της οθόνης σας με άλλη οθόνη, βεβαιωθείτε ότι έχετε αλλάξει τις ρυθμίσεις του υπολογιστή για την ανάλυση και την κάθετη συχνότητα στις διαθέσιμες για την οθόνη ρυθμίσεις σύμφωνα με τον πίνακα ανάλυσης (Φυλλάδιο προδιαγραφών στο CD-ROM), πριν τη συνδέσετε με τον υπολογιστή. ΣΗΜΕΙΩΣΗ: •... - Página 55 Ρύθμιση του ύψους και της γωνίας κλίσης Ρυθμίστε το ύψος της οθόνης, την κλίση και την οριζόντια περιστροφή της στην καταλληλότερη θέση εργασίας. Βάση ρύθμισης ύψους Βάση κλίσης Βάση ρύθμισης τοξοειδούς κίνησης ArcSwing 2 Κρατήστε την αριστερή και δεξιά Κρατήστε την αριστερή και Κρατήστε...
- Página 56 Εμφάνιση της οθόνης Πατήστε το κουμπί για να ανάψετε την οθόνη. Ανάψτε τον υπολογιστή. Το ενδεικτικό τροφοδοσίας της οθόνης ανάβει μπλε και εμφανίζεται η εικόνα της οθόνης. Όταν ανάβετε την οθόνη και τον υπολογιστή για πρώτη φορά με το αναλογικό σήμα, θα...
- Página 57 Εάν το μοντέλο δεν διαθέτει ηχείο Πατήστε ή Εμφανίζεται το παράθυρο ρύθμισης φωτεινότητας. Ρυθμίστε τη φωτεινότητα με το ή το Πατήστε το για να αυξήσετε τη φωτεινότητα ή το για να τη μειώσετε. Σημείωση: • Η φωτεινότητα της οθόνης ρυθμίζεται αυτόματα σύμφωνα με το περιβάλλον, καθώς ο αισθητήρας στο κάτω...
- Página 58 Πρόβλημα απουσίας εικόνας Αν δεν εμφανίζεται εικόνα στην οθόνη ακόμη και μετά από την εφαρμογή των προτεινόμενων λύσεων, επικοινωνήστε με τον τοπικό αντιπρόσωπο. 1. Ελέγξτε το ενδεικτικό τροφοδοσίας. Σύμπτωμα Κατάσταση Πιθανή αιτία και λύση Δεν υπάρχει εικόνα Το ενδεικτικό τροφοδοσίας δεν Βεβαιωθείτε...
-
Página 59: Предупреждающие Знаки
ПРЕДУПРЕЖДАЮЩИЕ ЗНАКИ В данном руководстве используются следующие предупреждающие знаки. Они указывают на важную информацию. Пожалуйста, уделяйте ей должное внимание. ПРЕДУПРЕЖДЕНИЕ ВНИМАНИЕ Пренебрежение информацией, относящейся к Пренебрежение информацией, относящейся к символу “ПРЕДУПРЕЖДЕНИЕ”, может привести к символу “ВНИМАНИЕ”, может привести к травме серьезной... - Página 60 О руководстве по установке, руководстве пользователя и листе спецификаций Руководство по установке Сведения об устройстве, начиная от подключения к компьютеру и заканчивая эксплуатацией. (данное руководство) Руководство пользователя, лист Указанная выше информация, а также сведения о спецификаций настройке экрана, параметрах и технических условиях.
-
Página 61: Комплект Поставки
• Сохраните упаковку и материалы для будущего перемещения или перевозки монитора. Описание каждого элемента ниже см. на стр. i. 1 Монитор 2 Шнур питания 3 EIZO LCD Utility Disk (CD-ROM) • Руководство пользователя, лист спецификаций 4 Руководство по установке (данное руководство 5 Ограниченная гарантия... -
Página 62: Подключение Кабелей
Подключение кабелей Внимание • При замене монитора перед его подключением к компьютеру обязательно установите на компьютере такие параметры разрешения и частоты вертикальной развертки, которые подходят для этого монитора, обратившись к таблице разрешений (см. спецификации на CD-ROM). ПРИМЕЧАНИЕ • При подключении двух компьютеров к монитору см. руководство пользователя на CD-ROM. Убедитесь, что... - Página 63 Регулировка высоты и угла наклона экрана Возможна регулировка высоты, наклона и поворота экрана для достижения удобного для работы положения. Подставка, регулируемая Наклоняемая подставка Подставка ArcSwing 2 по высоте При регулировке угла При регулировке экрана в направлении вперед, наклона экрана удерживайте назад, влево...
- Página 64 Отображение экрана Нажмите , чтобы включить монитор. Включите компьютер. Индикатор питания монитора загорится синим цветом, и на экране появится картинка. При первом включении монитора и компьютера с помощью аналогового сигнала сработает функция автоматической настройки частоты, фазы и смещения изображения. При использовании цифрового сигнала изображения будут отображаться правильно в соответствии...
- Página 65 Для модели без громкоговорителей Нажмите кнопку или Появится экран настройки яркости. Отрегулируйте яркость с помощью кнопки или Нажмите кнопку для увеличения или для уменьшения яркости экрана. Примечание • Будет выполнена автоматическая настройка яркости экрана в соответствии с окружающим освещением, которое определяет датчик в нижней части монитора с помощью функции BrightRegulator (регулятора...
- Página 66 Отсутствует изображение на экране Если проблема не будет устранена, несмотря на выполнение предлагаемых действий, обратитесь к продавцу. 1. Проверьте индикатор питания. Симптом Состояние Причина и действия по устранению Отсутствует изображение Индикатор питания не горит. Проверьте правильность подключения шнура питания. Если проблема не будет устранена, выключите...
- Página 68 • • • • • • • • • • • • • • • • • • •...
- Página 69 • •...
- Página 70 VESA VESA...
- Página 75 Hinweise zur Auswahl des richtigen Schwenkarms für Ihren Monitor Dieser Monitor ist für Bildschirmarbeitsplätze vorgesehen. Wenn nicht der zum Standardzubehör gehörige Schwenkarm verwendet wird, muss statt dessen ein geeigneter anderer Schwenkarm installiert werden. Bei der Auswahl des Schwenkarms sind die nachstehenden Hinweise zu berücksichtigen: Der Standfuß...
