Preparazione

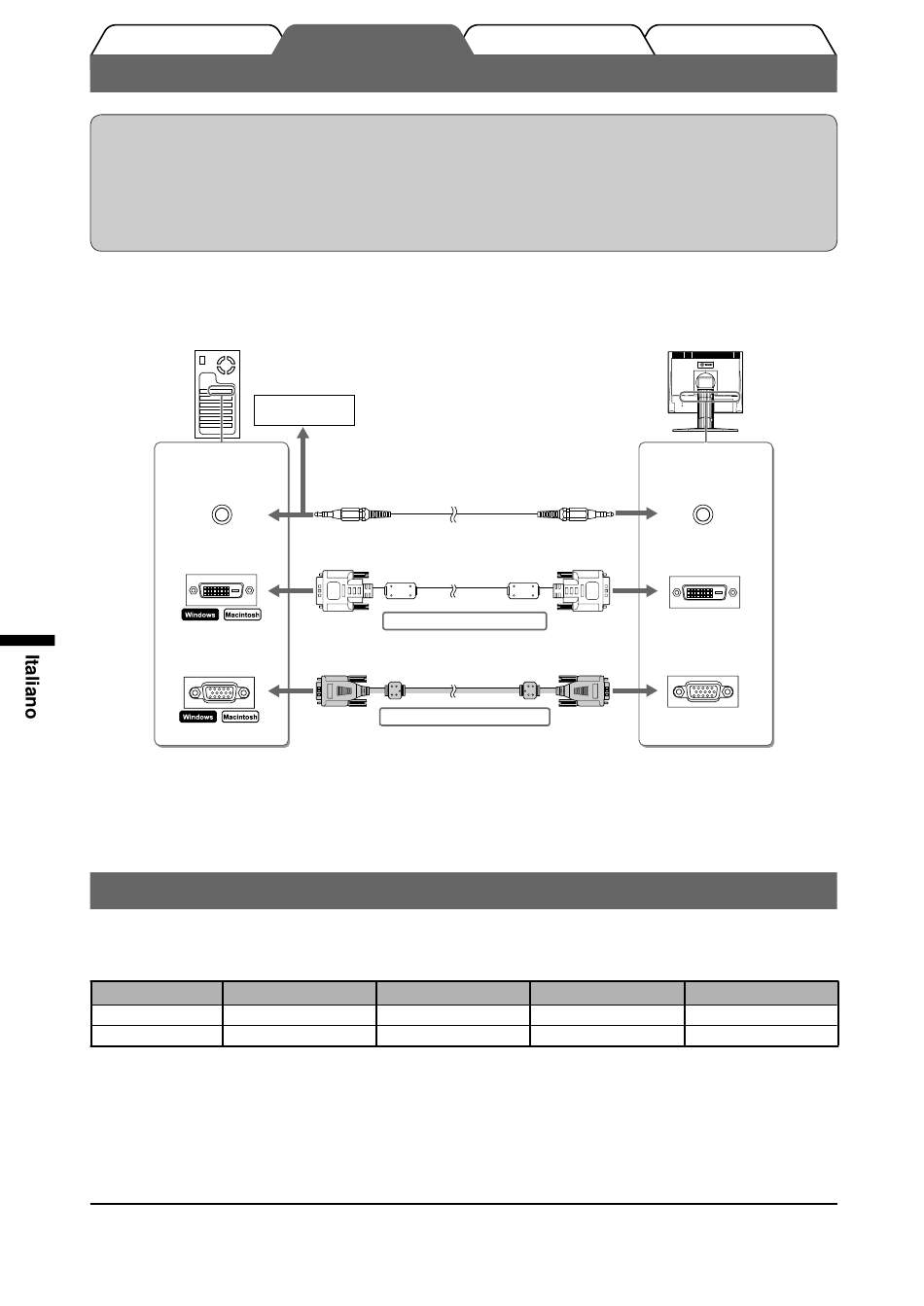

Collegamento dei cavi

Nota
• Durante la sostituzione del presente monitor con un altro monitor, prima di procedere al collegamento del
PC assicurarsi di modifi care le impostazioni del PC relative alla risoluzione e alla frequenza verticale
regolandole su quelle disponibili per il monitor, facendo riferimento alla tabella di risoluzione (Foglio delle
caratteristiche tecniche su CD-ROM).
NOTA
• Per ulteriori informazioni sul collegamento di due PC al monitor, consultare il manuale dell'utente su CD-ROM.
1
Verifi care che il monitor e il PC siano scollegati dall'alimentazione elettrica.
2
Collegare il monitor al computer con il cavo dei segnali appropriato per i connettori utilizzati.
Dopo aver collegato i connettori dei cavi, stringere le viti dei connettori affi nché combacino perfettamente.
Lettore CD e
Connettori sul PC
Connettore di
uscita audio
Connettore DVI-D
Connettore D-Sub
mini a 15 piedini
3
Collegare il cavo di alimentazione in una presa di corrente e il connettore di
alimentazione sul monitor.
Risoluzioni/Frequenze compatibili
Utilizzare il monitor con la risoluzione consigliata riportata di seguito.
Segnale Risoluzione
Analogico 1280 × 1024
Digitale 1280 × 1024
* 1 Modello con diffusore applicato
4
Installazione
così via
Cavo con minipresa stereo (fornito)*
Cavo dei segnali FD-C39 (fornito)
Collegamento digitale
Cavo dei segnali MD-C87 (fornito)
Collegamento analogico
Frequenza
~ 75 Hz
60 Hz
Configurazione e regolazione
1
Connettore DVI-D
Connettore D-Sub
Frequenza dot clock
135 MHz (max.)
108 MHz (max.)
Risoluzione dei problemi
Connettori sul
monitor
Connettore di
ingresso audio* 1
mini a 15 piedini
Commenti
VESA
VESA
