Su sierra ingleteadora ha sido diseñada y fabricada de conformidad con las estrictas normas para brindar fiabilidad, facilidad
de uso y seguridad para el operador. Con el debido cuidado, le brindará muchos años de sólido y eficiente funcionamiento.
ADVERTENCIA:
antes de usar este producto.
Le agradecemos su compra.
GUARDE ESTE MANUAL PARA FUTURAS CONSULTAS

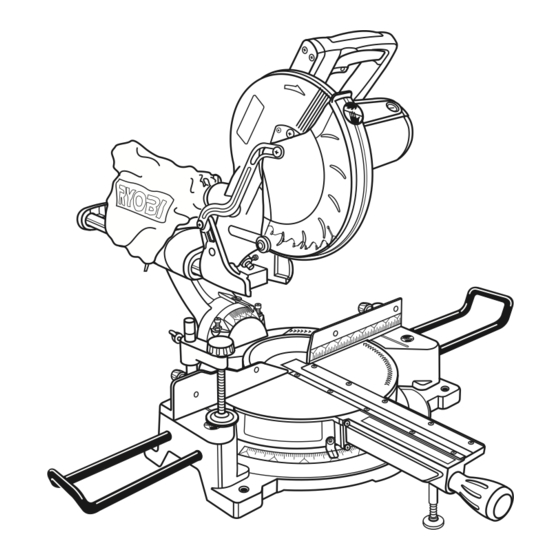

MANUAL DEL OPERADOR
SIERRA INGLETEADORA COMPUESTA
DESLIZANTE DE 254 mm (10 pulg.) CON
GUÍA LÁSER
TSS101L
Para reducir el riesgo de lesiones, el usuario debe leer y comprender el manual del operador
Publicidad
Tabla de contenido
Manuales relacionados para Ryobi TSS101L
Resumen de contenidos para Ryobi TSS101L
- Página 1 DESLIZANTE DE 254 mm (10 pulg.) CON GUÍA LÁSER TSS101L Su sierra ingleteadora ha sido diseñada y fabricada de conformidad con las estrictas normas para brindar fiabilidad, facilidad de uso y seguridad para el operador. Con el debido cuidado, le brindará muchos años de sólido y eficiente funcionamiento.
-
Página 2: Tabla De Contenido
One World Technologies, Inc., garantiza sus herramientas eléctricas con las siguientes condiciones: POLÍTICA DE INTERCAMBIO A LOS 90 DÍAS: Durante los primeros 90 días a partir de la fecha de compra, usted puede solicitar servicio al amparo de esta garantía o puede intercambiar cualquier herramienta eléctrica RYOBI que no funcione ®... -
Página 3: Reglas De Seguridad Generales
REGLAS DE SEGURIDAD GENERALES SIEMPRE PÓNGASE ANTEOJOS DE SEGURIDAD CON PROTECCIÓN LATERAL. Los anteojos de uso diario tienen ADVERTENCIA: lentes resistentes a golpes únicamente; NO son anteojos de Lea y comprenda todas las instrucciones. El incumplimiento seguridad. de las instrucciones señaladas abajo puede causar descargas ... -
Página 4: Reglas De Seguridad Específicas
REGLAS DE SEGURIDAD GENERALES MANTENGA LAS HOJAS DE CORTE LIMPIAS Y AFILADAS. la limpieza de la unidad. Nunca utilice fluidos para frenos, Las hojas de corte afiladas reducen al mínimo los paros y gasolina, productos a base de petróleo ni solventes para los contragolpes. - Página 5 REGLAS DE SEGURIDAD ESPECÍFICAS SIEMPRE TENGA PRESENTE que un descuido de NUNCA UTILICE UN TOPE DE LONGITUD EN EL un instante es suficiente para causar una lesión grave. EXTREMO DE DESPERDICIOS SUELTOS DE UNA PIEZA DE TRABAJO SUJETA CON PRENSA. NUNCA ...
-
Página 6: Símbolos
SÍMBOLOS Las siguientes palabras de señalización y sus significados tienen el objeto de explicar los niveles de riesgo rela- cionados con este producto. SÍMBOLO SEÑAL SIGNIFICADO Indica una situación peligrosa inminente, la cual, si no se evita, causará la muerte o lesiones serias. PELIGRO: Indica una situación peligrosa posible, la cual, si no se evita, podría causar ADVERTENCIA:... -
Página 7: Aspectos Eléctricos
ASPECTOS ELÉCTRICOS CABLES DE EXTENSIÓN VELOCIDAD Y CABLEADO Sólo utilice cables de extensión de 3 conductores con clavijas La velocidad en vacío de esta herramienta es de 5 000 RPM de tres puntas y contactos de tres polos que acepten la clavija aproximadamente. -
Página 8: Glosario De Términos
GLOSARIO DE TÉRMINOS Trinquetes anticontragolpe (sierras radiales y de mesa) Bloques empujadores (para cepillos de juntas) Es un dispositivo, el cual, cuando se instala y da mantenimiento Son dispositivos empleados para avanzar la pieza de trabajo por correctamente, sirve para detener la pieza de trabajo para no el cepillo de juntas durante cualquier operación. -
Página 9: Características
CARACTERÍSTICAS ESPECIFICACIONES DEL PRODUCTO Capacidad de corte con inglete a 0°/bisel a 0°: Tamaños nominales máximos Árbol de la hoja de corte ........16 (5/8 pulg.) de la madera: ........51 x 305 mm (2 x 12 pulg.) Diámetro de la hoja ........254 (10 pulg.) Capacidad de corte con inglete a 45°/bisel a 0°: Velocidad en vacío .........5 000 r/min (RPM) -
Página 10: Familiarícese Con La Sierra Ingletea- Dora Combinada
CARACTERÍSTICAS MANIJA DE FIJACIÓN DE INGLETE FAMILIARÍCESE CON LA SIERRA INGLETEA- Vea la figura 3. DORA COMBINADA La manija de fijación de inglete asegura firmemente la sierra Vea la figura 2. en los ángulos de inglete deseados. El uso seguro que este producto requiere la comprensión de la información impresa en la herramienta y en el manual del ESCALA DE INGLETES operador así... -
Página 11: Perilla De Fijación De La Corredera
CARACTERÍSTICAS PERILLA DE FIJACIÓN DE LA CORREDERA BOTÓN DEL SEGURO GATILLO DEL La perilla de fijación de la corredera traba y destraba la DEL HUSILLO INTERRUPTOR función de deslizamiento de esta herramienta. BOTÓN DEL SEGURO DEL HUSILLO Vea la figura 4. El botón del seguro del husillo sirve para asegurar el husillo y impedir el giro de la hoja. -
Página 12: Lista De Piezas Sueltas
LISTA DE PIEZAS SUELTAS Vienen incluidos los siguientes artículos con la sierra ingleteadora combinada: Llave de la hoja Saco captapolvo Extensiones de la mesa (2) Hoja Prensa de trabajo Manual del operador Llave hexagonal (3) LLAVE DE LA HOJA SACO... -
Página 13: Desempaquetado
ARMADO DESEMPAQUETADO ADVERTENCIA: Este producto requiere armarse. Levante cuidadosamente de la caja la sierra sujetándola del No intente modificar esta producto ni hacer accesorios mango de acarreo y de la base, y colóquela sobre una superficie no recomendados para la misma. Cualquier alteración o de trabajo a nivel. - Página 14 ARMADO La sierra ingleteadora combinada debe montarse en una superficie de soporte firme, como un banco de trabajo. PASADOR DE MANGO Hay cuatro agujeros para perno en la base de la sierra para SEGURIDAD EN “D” este fin. Cada uno de los cuatro agujeros de montaje deben estar atornillados firmemente con pernos de máquina de 3/8 pulg., arandelas de seguridad y tuercas hexagonales (no vienen incluidos).
-
Página 15: Prensa De Trabajo
ARMADO PRENSA DE TRABAJO Vea la figura 11. ADVERTENCIA: En algunas operaciones el conjunto de la prensa de trabajo puede interferir en el movimiento del conjunto de protección EXTENSIÓN de la hoja. Siempre asegúrese de que no haya interferencia DE LA MESA en el movimiento de la protección de la hoja antes de comenzar cualquier operación de corte, para reducir el riesgo de lesiones corporales serias. - Página 16 ARMADO PARA INSTALAR O REEMPLAZAR LA HOJA BOTÓN DEL SEGURO Vea las figuras 14 y 15. DEL HUSILLO ADVERTENCIA: La sierra tiene capacidad para hojas hasta de un diámetro de 10 pulg. Nunca utilice una hoja tan gruesa que la arandela exterior de la hoja no se enganche en las partes planas del husillo.
- Página 17 ARMADO ADVERTENCIA: Asegúrese de que el botón del seguro del husillo no esté oprimido antes de volver a conectar la sierra al suministro DANGER de corriente. Nunca oprima el botón del seguro del husillo MAXIMUM OUTPUT: <5mW WAVELENGTH: 635-660 nm RYLD cuando esté...
-
Página 18: Extracción / Reemplazo De La Placa De Garganta
ARMADO EXTRACCIÓN / REEMPLAZO DE LA PLACA DE GARGANTA Vea la figura 17. ADVERTENCIA: La placa de la garganta debe estar a debajo de la mesa de la sierra. Si la placa de la garganta está demasiado alta o demasiado baja, la pieza de trabajo puede engancharse en los bordes desiguales y resultar en atoramientos, lo cual podría causar lesiones corporales serias. - Página 19 ARMADO ESCUADRADO DE LA HOJA CON LA GUÍA Vea las figuras 18 a 21. GUÍA DE Desconecte la sierra. INGLETES Tire del brazo de la sierra completamente hacia abajo y enganche el pasador de seguridad para asegurar el brazo HOJA en la posición de transporte.
-
Página 20: Escuadrado De La Hoja Con La Mesa De Ingletes
ARMADO ESCUADRADO DE LA HOJA CON LA MESA DE INGLETES GUÍA DE ea las figuras 22 a 25. INGLETES Desconecte la sierra. Tire del brazo de la sierra completamente hacia abajo y HOJA enganche el pasador de seguridad para asegurar el brazo en la posición de traslado. -
Página 21: Aplicaciones
NUNCA mueva el ajuste de la pieza de trabajo ni marca a algún ángulo cortante mientras el vio corre y la hoja a la venta en la tienda de venta de productos Ryobi de su gira. Cualquier tropiezo puede tener como resultado el preferencia. -
Página 22: Para Realizar Cortes De Inglete / Transversales
FUNCIONAMIENTO P A R A R E A L I Z A R C O R T E S CORTE TRANSVERSAL DESLIZANTES ADVERTENCIA: Apriete firmemente la perilla de fijación de la guía telescópica para realizar cortes no deslizantes. Si no se aprieta esta perilla, podría moverse el cabezal de la sierra durante la tarea de corte. - Página 23 FUNCIONAMIENTO PARA CORTAR A BISEL Vea las figuras 28 y 29. PUNTO Un corte en bisel se efectúa cortando a través de la fibra de INDICADOR la pieza de trabajo con la hoja en ángulo con dicha pieza. Un TORNILLO DEL INDICADOR corte en bisel recto se efectúa con la mesa de ingletes en la posición de cero grados y la hoja a un ángulo entre 0°...
-
Página 24: Para Efectuar Un Corte A Inglete Combinado
FUNCIONAMIENTO PARA EFECTUAR UN CORTE A INGLETE CORTE EN BISEL COMBINADO COMBINADO Vea las figurad 30 y 31. Un corte en bisel combinado es un corte efectuado a un ángulo de inglete y a un ángulo de bisel al mismo tiempo. Este tipo de corte se usa para elaborar marcos de cuadros, cortar molduras, elaborar cajas con lados inclinados y para ciertos cortes para entramado de techos. -
Página 25: Para Apoyar Las Piezas De Trabajo Largas
FUNCIONAMIENTO PARA APOYAR LAS PIEZAS DE TRABAJO LARGAS Vea la figura 32. Las piezas de trabajo largas necesitan soportes extra. Los soportes deben colocarse a lo largo de la pieza de trabajo de manera que no se pandee. El soporte debe permitir que la pieza permanezca horizontal en la base de la sierra y la mesa de trabajo durante el corte. - Página 26 FUNCIONAMIENTO CORTE POR DESLIZAMIENTO ADVERTENCIA: Nunca realice cortes tirando de la sierra hacia usted, ya DESLIZAR EL BRAZO DE LA SIERRA que esto podría hacer que la hoja se montara sobre la HACIA DELANTE Y, SEGUIDAMENTE, PERILLA DE FIJACIÓN PRESIONAR HACIA ABAJO pieza de trabajo, viniéndose hacia usted.
- Página 27 FUNCIONAMIENTO FORMA DE HACER UNA GUÍA AUXILIAR Vea la figura 35. Puede ser útil el uso de una guía de ingletes de mayor grosor (guía auxiliar) para ciertos cortes inusuales, debido al tamaño y la posición de la pieza de trabajo. Los orificios que trae la guía de ingletes son exclusivamente para este propósito.
-
Página 28: Cómo Efectuar Cortes A Inglete Combinados
FUNCIONAMIENTO CÓMO EFECTUAR CORTES A INGLETE COMBINADOS Como ayuda para realizar los ajustes correctos, se suministra la siguiente tabla de ángulos combinados. Puesto que los cortes combinados son los más difíciles de obtener, deben efectuarse cortes de prueba en material de desecho, así como una gran cantidad de reflexión y planeación, antes de efectuar el corte final. -
Página 29: Cómo Cortar Molduras De Corona
FUNCIONAMIENTO CÓMO CORTAR MOLDURAS DE CORONA Al cortar molduras de corona con este método, el ángulo de bisel debe fijarse a 33,85°. El ángulo de inglete debe fijarse a La sierra ingleteadora compuesta realiza una labor excelente 31,6°, a la derecha o izquierda, según el corte deseado para para cortes de molduras de corona. -
Página 30: Cómo Cortar Material Distorsionado
FUNCIONAMIENTO CÓMO CORTAR MATERIAL DISTORSIONADO Vea las figuras 37 y 38. Al cortar material distorsionado, siempre asegúrese de que esté colocado en la mesa de ingletes con el lado convexo contra la guía, como se muestra en la figura 37. Si se coloca de una forma equivocada el material distorsio- nado, como se muestra en la figura 38, pellizcará... -
Página 31: Ajustes
AJUSTES Conecte la sierra en el suministro de corriente y haga un ADVERTENCIA: corte leve para rayar la madera. Suelte el gatillo del interruptor y espere a que la hoja de la Antes de efectuar cualquier ajuste, asegúrese de que la sierra. -
Página 32: Inspección Del Pivote De Recorrido
AJUSTES INSPECCIÓN DEL PIVOTE DE RECORRIDO AJUSTES DE LOS TOPES Vea la figura 42. El brazo de la sierra debe subir completamente por sí NOTA: Estos ajustes se realizaron en la fábrica y normalmente mismo hasta la posición superior. no requieren reajustarse. -
Página 33: Mantenimiento General
MANTENIMIENTO REEMPLAZO DE LAS ESCOBILLAS ADVERTENCIA: Vea la figura 43. La sierra dispone de conjuntos de escobillas accesibles ex- Al dar servicio a la unidad, sólo utilice piezas de repuesto idénticas. El empleo de piezas diferentes puede causar ternamente, cuyo desgaste debe revisarse periódicamente. un peligro o dañar el producto. - Página 34 NOTAS...
- Página 35 NOTAS...
-
Página 36: Guía Láser
Pour contacter le service à la clientèle pour une question technique ou pour tout autre renseignement, veuillez nous téléphoner au 1-800-525-2579. RYOBI est une marque déposée de Ryobi Limited utilisée sous licence. ® ONE WORLD TECHNOLOGIES, INC. 1428 Pearman Dairy Road, Anderson, SC 29625 Phone 1-800-525-2579 www.ryobitools.com...
