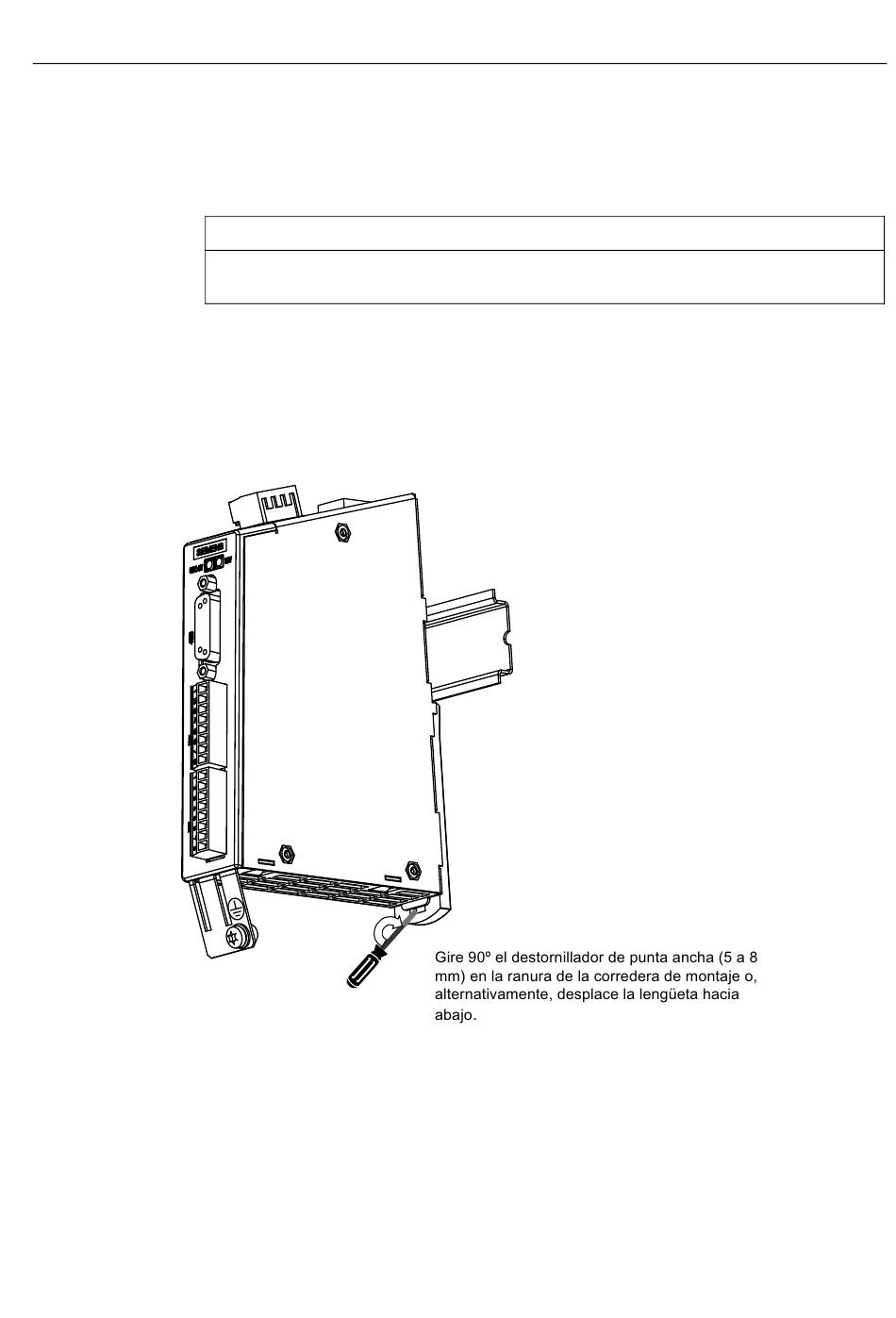

4. Desplace la lengüeta hacia abajo.
5. Para extraerlo, haga bascular el módulo hacia delante.
4.11.8
Cómo montar un SMC30
Montaje
Figura 4-29
Procedimiento:
1. Coloque el componente sobre el perfil DIN.
2. A continuación, haga bascular el componente sobre el perfil DIN hasta que las
Hardware y software
Manual de servicio técnico, 03/2010, 6FC5397-5DP20-0EA0
PRECAUCIÓN
Se tienen que respetar los espacios libres para la ventilación de 50 mm por encima y
por debajo del componente.
Montaje SMC30
correderas de montaje encajen en el lado posterior.
Casos de servicio - Hardware
4.11 SMC20/SMC30
145
