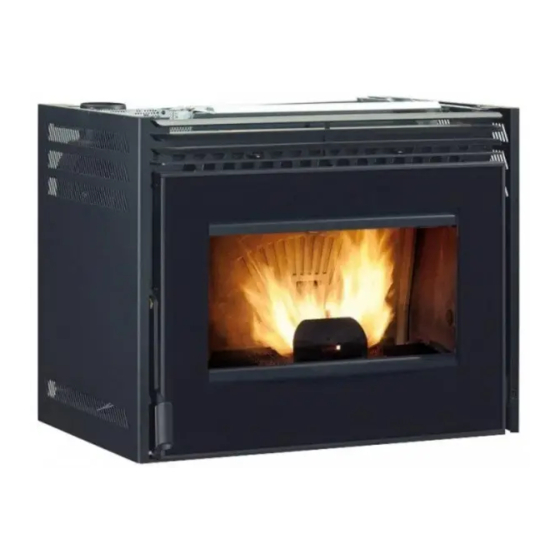

MANUAL DEL USUARIO EStUfAS DE pELLEt
IC mInI, mInI Crystal, p80
ESpAÑOL/SpAGNOLO

Publicidad

Tabla de contenido
loading

Resumen de contenidos para Extraflame IC mini

  • Página 1 MANUAL DEL USUARIO EStUfAS DE pELLEt IC mInI, mInI Crystal, p80 ESpAÑOL/SpAGNOLO...
  • Página 2 ESPAÑOL...
  • Página 3: Tabla De Contenido

    Le agradecemos por haber elegido nuestra empresa; nuestro producto es una óptima solución de calefacción nacida de la tecnología más avanzada, con una calidad de trabajo de altísimo nivel y un diseño siempre actual, con el objetivo de hacerle disfrutar siempre, con toda seguridad, la fantástica sensación que el calor de la llama le puede dar.
  • Página 4: Español

    AdvertenciAs Este manual de instrucciones constituye parte integrante del producto, asegúrese de que acompañe siempre el equipo, incluso en caso de cesión a otro propietario o usuario, o bien al transferirlo a otro lugar. En caso de daño o pérdida solicite otro ejemplar al servicio técnico de la zona.
  • Página 5: Dispositivos

    Dispositivos tÉRMiNos y DEFiNiCioNEs (en los modelos previstos) Aireación Recambio del aire necesario tanto para la eliminación de los productos de la combustión, como para evitar mezclas con una concentración peligrosa de gases no combustos. Micro puerta: Con la puerta abierta se bloquea el funcionamiento del sistema de limpieza del brasero Equipo de hogar cerrado: Equipo preparado para el funcionamiento con cámara de combustión cerrada.
  • Página 6: Esquema Funcional De Las Operaciones

    EsQUEMA FUNCioNAl DE lAs opERACioNEs La ejecución y el funcionamiento correctos de la instalación comprenden una serie de operaciones: 1. Actividades preliminares: Š controle la idoneidad de la potencia del generador de calor en base a las características de la instalación; Š...
  • Página 7: Instalación

    iNstAlACióN Se prohíbe la instalación dentro de locales con peligro de incendio. Además, se prohíbe la instalación dentro de locales de vivienda (con excepción de los equipos con funcionamiento hermético): Š en los cuales haya equipos de combustible líquido con funcionamiento continuo o discontinuo que extraigan el aire en el local en el que son instalados, o Š...
  • Página 8: Ventilación Y Aireación De Los Locales De Instalación

    vENtilACióN y AiREACióN DE los loCAlEs DE iNstAlACióN La ventilación se considera suficiente cuando el local tiene tomas de aire en base a la tabla: tomas de aire Véase figura 2 Porcentaje de la sección neta de apertura respecto a la Valor mínimo neto de apertura Categorías de aparatos Norma de referencia...
  • Página 9: Descripción

    Š diámetro nominal; Š distancia de los materiales combustibles, indicada en milímetros, seguida por el símbolo de la flecha y de la llama; Š datos del instalador y fecha de la instalación. Cada vez que haya que atravesar materiales combustibles hay que respetar las siguientes indicaciones: síMBolo DEsCRipCióN AltURA [MM]...
  • Página 10 Š no se admiten tramos en contra-pendiente; Š los canales de humo deben tener a todo lo largo un diámetro menor que el de la conexión del conducto de descarga del equipo; los posibles cambios de sección se admiten solo en la entrada de la chimenea; Š...
  • Página 11: Chimenea

     EjEMplos DE CoNExióN CoRRECtA A lA ChiMENEA Protección de la Protección de la lluvia y el viento lluvia y el viento Chapa de acero hermética Max 3 mt 3 - 5% Racor en "T" aislado con tapón de Racor en "T" Racor en "T"...
  • Página 12: Altura De Salida De Los Productos De La Combustión

    AltURA DE sAliDA DE los pRoDUCtos DE lA CoMBUstióN La altura de salida se determina midiendo la altura mínima que pasa entre la cubierta y el punto inferior de la sección de salida de los humos a la atmósfera; esta altura debe estar fuera de la zona de reflujo y a una distancia adecuada de obstáculos que impidan o dificulten la evacuación de los productos de la combustión o de aperturas o zonas accesibles.
  • Página 13: Documentación Técnica De La Instalación

    Revestimientos y acabados Los revestimientos y los acabados se deben aplicar solo después de controlar el funcionamiento correcto del equipo según las modalidades indicadas DoCUMENtACióN tÉCNiCA DE lA iNstAlACióN Cuando se termine la instalación, el instalador tiene que entregar al propietario o a la persona que lo represente, según la legislación vigente, la declaración de conformidad de la instalación, con: 1) el manual de uso y mantenimiento del equipo y de los componentes de la instalación (como por ejemplo canales de humo, chimenea, etc.);...
  • Página 14: Instalación Comfort Mini/P80/Mini Crystal

    INSTALACIÓN COMFORT MINI/p80/MINI CRYSTAL El inserto se entrega con una base deslizante de hierro que permite instalarlo en una chimenea ya existente. Esta base deslizante permite extraer el inserto de manera fácil tanto para la carga del pellet dentro del depósito como para posibles operaciones de mantenimiento o de limpieza de fin de temporada.
  • Página 15: Montaje Con Pedestal (Opcional)

    MONTAjE CON pEDESTAL (OpCIONAL) Coloque la base en el punto deseado y regule mediante los pies, la altura deseada (los pernos están ubicados en los cuatro lados exteriores del pedestal de abajo). Prevea una toma de corriente en la parte posterior del pedestal, para que el enchufe sea accesible una vez completada la instalación.
  • Página 16: Kit De Carga Frontal De Pellet (Opcional)

    Para obtener más información acerca de los accesorios, visite el siguiente sitio: www.extraflame.it/support, en la categoría "accesorios". CONDuCTOS DE RECIRCuLACIÓN DEL AIRE Para un funcionamiento correcto es necesario crear una recirculación del aire en el interior de la estructura que reviste el inserto, evitando así...
  • Página 17 Mínimo de 5 cm Mínimo de 5 cm EL INSERTO DEBE SupERAR AL MENOS 1 CM EL pLANO DE FuEgO DE MáRMOL DEL REvESTIMIENTO. 5 cm 5 cm 5 cm 5 cm 5 cm 5 cm Es, además, importante garantizar la distancia mínima de 5 cm entre ambos lados como muestra la figura arriba. Referencia A Š...
  • Página 18: Seguridad Del Inserto De Bloqueo Y Desbloqueo

    Para que el inserto funcione correctamente, se deben respetar, durante la construcción de la chimenea, las medidas entre el inserto y las paredes interiores de la chimenea (figura abajo). Teniendo en cuenta las medidas del volumen de la máquina que se indican en las características técnicas, es necesario prever un espacio de 50 mm de aire en la parte superior y en los 2 lados.
  • Página 19: Montaje De Marcos

    Š EN pLuS - uNI EN 16961 - 2 classe A1 - A2 Š Ö-NORM M 7135 Š DIN pLuS 51731 Extraflame para los productos propios recomienda siempre utilizar pellet de diámetro de 6 mm. Abra la tapa del depósito y cargue el pellet con la ayuda de un vertedor.
  • Página 20: El Mando A Distancia

    EL MANDO A DISTANCIA La visualización de la pantalla cambia en relación al estado de la estufa o del menú visualizado. En estado de reposo la pantalla muestra las siguientes voces: pANTALLA HORA: Se indica la hora actual. Su regulación se encuentra dentro del programador semanal (vea el menú...
  • Página 21: Características Generales

    El mando a distancia tiene 2 posibilidades de funcionamiento: 0", EN CASO DE qUE HUBIERA Š por radio OTRO IC MINI, MINI CRySTAL, p80. Š por cable (al conectar el cable, no es necesario ninguna configuración) pARA EvITAR INTERFERENCIAS ES NECESARIO REALIzAR UNA NUEvA EL PROcEDImIENTO DE cODIFIcAcIóN ES EL SIguIENTE:...
  • Página 22: Estructura Del Menú

    ESTRUCTURA DEL MENú TECLAS 1 & 2: para configurar- habilitar datos y parámetros. TECLA 3: para confirmar parámetro y salir. TECLA 4: para regular set termostato TECLA 5: para la regulación del set potencia TECLA 6: para volver hacia atrás en el menú. TECLA 7: para avanzar en el menú.
  • Página 23: Configuraciones Para El Primer Encendido

    CONFIGURACIONES pARA EL pRIMER ENCENDIDO una vez conectado el cable de alimentación en la parte posterior de la estufa, lleve el interruptor a la posición (I). El interruptor sirve para dar tensión a la tarjeta de la estufa. La estufa permanece apagada y en el panel aparece una primera pantalla con el mensaje OFF. FRECUENCIA DE RED 50/ 60Hz En caso de que la estufa esté...
  • Página 24: Regulación Del Idioma

    REGULACIóN DEL IDIOMA PROcEDImIENTO DE mANDOS Pulse la tecla 7, durante un par de segundos, aparecerá el mensaje SET RELOJ. Š Pulse la tecla 2 hasta el set Idioma. Š confirme con la tecla 7. Š Seleccione el idioma mediante la tecla 1 o 2 Š...
  • Página 25: Funcionamiento Y Lógica

    FUNCIONAMIENTO y LóGICA ENCENDIDO Luego de verificar los puntos antes enumerados, presione la tecla 1 durante tres segundos para encender la estufa. Para la fase de 20:00 puesta en marcha hay 15 minutos a disposición, luego de la 21° puesta en marcha y de alcanzar la temperatura de control, la estufa interrumpe la fase de puesta en marcha y pasa a ENcENDIDO.
  • Página 26: Sonda Ambiente Y Función Stand By

    SONDA AMBIENTE y FUNCIóN STAND By: La función STBY se utiliza si se desea un apagado inmediato de la estufa después de alcanzar la temperatura. De fábrica la función STBy está configurada siempre en OFF (indicador STBy apagado) FUNCIóN STBy CONFIGURADA EN OFF (cONFIguRAcIóN DE FÁBRIcA) Si la función STBY no está...
  • Página 27: Instalación Y Activación De La Sonda Ambiente (Opcional)

    FuNcIóN STBY cONFIguRADA EN OFF (cONFIguRAcIóN DE FÁBRIcA) Si la función STBY no está activada (OFF), cuando la estufa alcanza la temperatura ambiente configurada se pone al mínimo modulando y mostrando mODuLAcIóN. cuando la temperatura ambiente es inferior al set configurado, la estufa comienza de nuevo a trabajar a la potencia configurada en la pantalla y muestra TRABAJO.
  • Página 28: Ventil-1

    Para regular, siga el procedimiento en pantalla: LA pRIMERA pUESTA EN MARCHA pUEDE FALLAR, Presione la tecla 7, durante un par de segundos, Š DEBIDO A qUE LA CóCLEA ESTá vACíA y NO aparecerá el mensaje SET RELOJ. SIEMpRE LOGRA CARGAR A TIEMpO EL BRASERO Presione más veces la tecla 2 para alcanzar el Š...
  • Página 29: Teclas Bloqueadas

    TECLAS BLOqUEADAS La función permite bloquear las teclas de la pantalla (como en los celulares). Para la activación del bloqueo de teclas siga las instrucciones: Š Pulse la tecla 7, durante un par de segundos, aparecerá el mensaje SET RELOJ. Š...
  • Página 30: Ejemplo De Programación

    EjEMpLO DE pROGRAMACIóN Supongamos que se quiera utilizar la función Programador semanal y que se quieran utilizar las 4 franjas horarias de la manera siguiente: - Franja horaria 1: de las 08:00 a las 12:00 para todos los días de la semana, con temperatura ambiente de 19ºC, excluidos el sábado y el domingo - Franja horaria 2: de las 15:00 a las 22:00 únicamente el sábado y el domingo, con temperatura ambiente de 21 ºC PROcEDImIENTO DE mANDOS:...
  • Página 31: Mantenimiento

    MaNteNIMIeNto adveRteNcIas INheReNtes al MaNteNIMIeNto Las operaciones de control y mantenimiento las deben realizar operadores técnicos especializados y que conozcan las indicaciones de este manual. Antes de realizar cualquier tipo de intervención, asegúrese de que: Š El enchufe del cable de alimentación esté desconectado, porque la estufa podría estar programada para encenderse. Š...
  • Página 32 lIMpIeza del bRaseRo y de la cáMaRa de coMbustIóN 1. Aspire los residuos presentes en el brasero 2. Quite completamente el brasero de su alojamiento 3. Aspire la ceniza del alojamiento del brasero y de la cámara de combustión (3.1) 4.
  • Página 33: Mensualmente

    cada 3/4 dÍas - seMaNal cajóN de ceNIza Controle cada 3-4 días el contenido del cajón de ceniza y vacíe el contenido al menos una/dos veces a la semana. Donde sea necesario, abra/quite la puerta inferior. Quite el cajón de ceniza extraíble y vacíelo en un recipiente específico. Aspire la zona de abajo donde se encuentra el cajón de ceniza extraíble.
  • Página 34 lIMpIeza del RegIstRo INfeRIoR (sI está pReseNte) Algunos modelos de estufas tienen un registro de inspección, detrás del cajón de ceniza o debajo de la cámara de combustión, en este caso, es suficiente abrir los tornillos de fijación y aspirar directamente la ceniza en su interior.
  • Página 35: Mantenimiento Ordinario

    MaNteNIMIeNto oRdINaRIo Con el objetivo de garantizar el buen funcionamiento y la seguridad del aparato, es preciso efectuar las operaciones indicadas a continuación de manera estacional o con frecuencia mayor si fuese necesario. juNtas de la pueRta, cajóN de ceNIza y bRaseRo Las juntas garantizan la hermeticidad de la estufa y, por consiguiente, el funcionamiento correcto de la misma.
  • Página 36: Visualizaciones

    Visualizaciones Pantalla causa solución Estufa apagada La fase de puesta en marcha está en start ejecución. carga Pellet La carga del pellet durante la fase de encendido está en ejecución. encendido La fase de encendido está en ejecución. La fase de puesta en marcha está en arranque ejecución.
  • Página 37: Alarmas

    alarMas Pantalla exPlicación solución Encendido: indica la presencia de una alarma Apagado: Indica la ausencia de alarmas Intermitente: indica la desactivación del sensor de depresión. Indica la presencia de una alarma. La alarma se puede resetear solo si se detuvo el motor de humos y si transcurrieron 15 minutos a partir de la visualización de la alarma, presionando la tecla 3 durante 3 segundos.
  • Página 38 ESPAÑOL...
  • Página 39 ESPAÑOL...
  • Página 40 Por lo tanto este manual no se puede considerar como un contrato respecto a terceros. 004275903 - Manuale Utente Inserti a pellet Ic Mini - Mini Crystal - P80 - 005...

Este manual también es adecuado para:

Mini crystalP80
