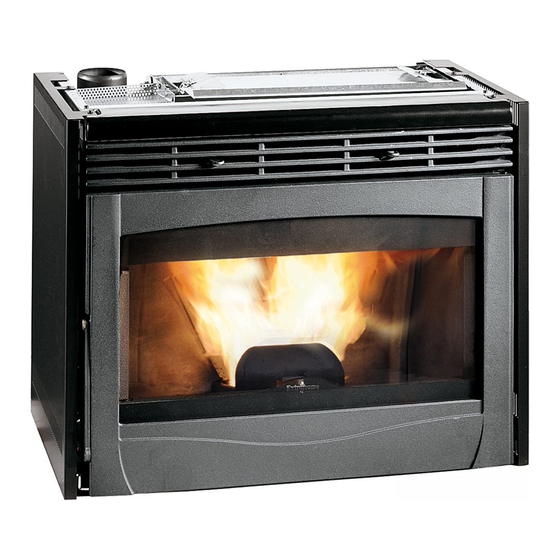

- Página 1 DEl UsUario EstUfas DE pEllEt Comfort mini, Comfort mini Crystal MADE ITALY design & production 004276519 - Rev 005...
- Página 2 ESPAÑOL...
-
Página 3: Tabla De Contenido
AtEnciÓn ¡LAS SuPErficiES SE PuEdEn cALEntAr MucHO! ¡SiEMPrE SE dEbEn uSAr guAntES dE PrOtEcciÓn! Durante la combustión se emana energía térmica que comporta un notable calentamiento de las superficies, de las puertas, manijas, mandos, vidrios, tubo de humos y eventualmente de la parte delantera del aparato. Eviten el contacto con estos elementos sin la adecuada indumentaria protectora (guantes de protección en dotación). -
Página 4: Español
Le agradecemos por haber elegido nuestra empresa; nuestro producto es una óptima solución de calefacción nacida de la tecnología más avanzada, con una calidad de trabajo de altísimo nivel y un diseño siempre actual, con el objetivo de hacerle disfrutar siempre, con toda seguridad, la fantástica sensación que el calor de la llama le puede dar. -
Página 5: Mantenimiento Ordinario
Š NO DEJE LOS ELEMENTOS DEL EMBALAJE AL ALCANCE DE LOS NIÑOS Y DE PERSONAS INCAPACITADAS SIN SUPERVISIÓN. Š DURANTE EL FUNCIONAMIENTO NORMAL DEL PRODUCTO LA PUERTA DEL HOGAR DEBE PERMANECER SIEMPRE CERRADA. Š TENGA CUIDADO SOBRE TODO CON LAS SUPERFICIES EXTERNAS DEL EQUIPO, YA QUE ÉSTE SE CALIENTA CUANDO ESTÁ... -
Página 6: Instalación
InstalacIón característIcas generales Las conexiones hidráulicas y de descarga de humos deben ser realizadas por personal cualificado, el cual debe suministrar la documentación de conformidad de la instalación de acuerdo con las normas nacionales. El instalador debe entregar al propietario o a la persona que lo represente, según la legislación vigente, la declaración de conformidad de la instalación, con: 1) el manual de uso y mantenimiento del equipo y de los componentes de la instalación (como por ejemplo canales de humo, chimenea, etc.);... -
Página 7: Descarga De Humos
En presencia de equipos de gas de tipo B con funcionamiento intermitente no destinados a la calefacción, a estos hay que dedicar una abertura de aireación y/o ventilación. Las tomas de aire deben satisfacer los requisitos siguientes: Š estar protegidas con rejillas, redes metálicas, etc., sin reducir su sección neta; Š... -
Página 8: Instalación
INSTALACIÓN El inserto se entrega con una base deslizante de hierro que permite instalarlo en una chimenea ya existente. Esta base deslizante permite extraer el inserto de manera fácil tanto para la carga del pellet dentro del depósito como para posibles operaciones de mantenimiento o de limpieza de fin de temporada. -
Página 9: Montaje Con Pedestal (Opcional)
Para obtener más información acerca de los accesorios, visite el siguiente sitio: www.extraflame.it/support, en la categoría "accesorios". CoNDuCToS DE rECIrCuLACIÓN DEL AIrE Para un funcionamiento correcto es necesario crear una recirculación del aire en el interior de la estructura que reviste el inserto, evitando así... - Página 10 Las medidas que se deben respetar son las siguientes: Š pArTE INfErIor (ENTrADA DE AIrE frío) CoN SupErfICIE MíNIMA ToTAL DE 550 CM². Š pArTE SupErIor (SALIDA DE AIrE CALIENTE) CoN SupErfICIE MíNIMA ToTAL DE 500 CM². ¡¡ESTE SISTEMA DE vENTILACIÓN ES ToTALMENTE INDEpENDIENTE DE LA ToMA DE AIrE pArA LA CoMBuSTIÓN!! Mínimo de 5 cm EL INSErTo DEBE SupErAr AL MENoS 1 CM EL pLANo DE fuEgo DE MárMoL DEL rEvESTIMIENTo.
-
Página 11: Extracción Del Inserto
Para que el inserto funcione correctamente, se deben respetar, durante la construcción de la chimenea, las medidas entre el inserto y las paredes interiores de la chimenea (figura abajo). Teniendo en cuenta las medidas del volumen de la máquina que se indican en las características técnicas, es necesario prever un espacio de 50 mm de aire en la parte superior y en los 2 lados. -
Página 12: Montaje De Marcos
Š EN pLuS - uNI EN 14961 - 2 (uNI EN ISo 17225-2) clase A1 - A2 Extraflame para los productos propios recomienda siempre utilizar pellet de diámetro de 6 mm. Abra la tapa del depósito y cargue el pellet con la ayuda de un vertedor. -
Página 13: El Mando A Distancia
EL MANDO A DISTANCIA La visualización de la pantalla cambia en relación al estado de la estufa o del menú visualizado. En estado de reposo la pantalla muestra las siguientes voces: pANTALLA HORA: Se indica la hora actual. Su regulación se encuentra dentro del programador semanal (vea el menú... -
Página 14: Características Generales
CARACTERíSTICAS GENERALES La interfaz de usuario cuenta con una pantalla Lcd retroiluminada. La duración de la retroiluminación es de aproximadamente 4 segundos. Es posible configurar el tiempo de la retroiluminación de la pantalla, para acceder presione las teclas 1 y 7 simultáneamente. Al acceder con las teclas 1 o 2, puede seleccionar el tiempo en segundos de 0 a 9. -
Página 15: Estructura Del Menú
ESTRUCTURA DEL MENú TECLAS 1 & 2: para configurar- habilitar datos y parámetros. TECLA 3: para confirmar parámetro y salir. TECLA 4: para regular set termostato TECLA 5: para la regulación del set potencia TECLA 6: para volver hacia atrás en el menú. TECLA 7: para avanzar en el menú. -
Página 16: Configuraciones Para El Primer Encendido
CONFIGURACIONES pARA EL pRIMER ENCENDIDO una vez conectado el cable de alimentación en la parte posterior de la estufa, lleve el interruptor a la posición (I). El interruptor sirve para dar tensión a la tarjeta de la estufa. La estufa permanece apagada y en el panel aparece una primera pantalla con el mensaje OFF. FRECUENCIA DE RED 50/ 60Hz En caso de que la estufa esté... -
Página 17: Regulación Del Idioma
REGULACIóN DEL IDIOMA PROcEDImIENTO DE mANDOS Pulse la tecla 7, durante un par de segundos, aparecerá el mensaje SET RELOJ. Š Pulse la tecla 2 hasta el set Idioma. Š confirme con la tecla 7. Š Seleccione el idioma mediante la tecla 1 o 2 Š... -
Página 18: Funcionamiento Y Lógica
FUNCIONAMIENTO y LóGICA ENCENDIDO Luego de verificar los puntos antes enumerados, presione la 20:00 tecla 3 durante tres segundos para encender la estufa. Para la fase de 21° puesta en marcha hay 15 minutos a disposición, luego de la puesta en marcha y de alcanzar la temperatura de control, la START estufa interrumpe la fase de puesta en marcha y pasa a ENcENDIDO. -
Página 19: Sonda Ambiente Y Función Stand By
SONDA AMBIENTE y FUNCIóN STAND By: La función STBY se utiliza si se desea un apagado inmediato de la estufa después de alcanzar la temperatura. De fábrica la función STBy está configurada siempre en OFF (indicador STBy apagado) FUNCIóN STBy CONFIGURADA EN OFF (cONFIguRAcIóN DE FÁBRIcA) Si la función STBY no está... -
Página 20: Menú Usuario
FuNcIóN STBY cONFIguRADA EN OFF (cONFIguRAcIóN DE FÁBRIcA) Si la función STBY no está activada (OFF), cuando la estufa alcanza la temperatura ambiente configurada se pone al mínimo modulando y mostrando mODuLAcIóN. cuando la temperatura ambiente es inferior al set configurado, la estufa comienza de nuevo a trabajar a la potencia configurada en la pantalla y muestra TRABAJO. -
Página 21: Ventil-1
Para regular, siga el procedimiento en pantalla: LA pRIMERA pUESTA EN MARCHA pUEDE FALLAR, DEBIDO A qUE LA CóCLEA ESTá vACíA y NO Presione la tecla 7, durante un par de segundos, aparecerá el Š SIEMpRE LOGRA CARGAR A TIEMpO EL BRASERO mensaje SET RELOJ. -
Página 22: Teclas Bloqueadas
TECLAS BLOqUEADAS La función permite bloquear las teclas de la pantalla (como en los celulares). Para la activación del bloqueo de teclas siga las instrucciones: Š Pulse la tecla 7, durante un par de segundos, aparecerá el mensaje SET RELOJ. Š... -
Página 23: Ejemplo De Programación
EjEMpLO DE pROGRAMACIóN Supongamos que se quiera utilizar la función Programador semanal y que se quieran utilizar las 4 franjas horarias de la manera siguiente: - Franja horaria 1: de las 08:00 a las 12:00 para todos los días de la semana, con temperatura ambiente de 19ºC, excluidos el sábado y el domingo - Franja horaria 2: de las 15:00 a las 22:00 únicamente el sábado y el domingo, con temperatura ambiente de 21 ºC PROcEDImIENTO DE mANDOS:... -
Página 24: Limpieza Y Mantenimiento
LImpIeza y maNteNImIeNto ¡sIga Las INdIcacIoNes sIempRe coN La máxIma seguRIdad! Š La clavija del cable de alimentación esté desconectada, dado que el generador podría estar programado para encenderse. Š Que el generador esté frío en cada parte. Š Las cenizas estén completamente frías. Š... - Página 25 Abra la puerta - Limpie el cristal con un paño húmedo No rocíe nunca directamente en el cristal cerámico detergente o cualquier otro líquido para la limpieza LImpIeza deL bRaseRo y de La cámaRa de combustIóN 1. Aspire los residuos presentes en el brasero 2.
- Página 26 cada 3/4 días - semaNaL cajóN de ceNIza Controle cada 3-4 días el contenido del cajón de ceniza y vacíe el contenido al menos una/dos veces a la semana. Donde sea necesario, abra/quite la puerta inferior. Quite el cajón de ceniza extraíble y vacíelo en un recipiente específico. Aspire la zona de abajo donde se encuentra el cajón de ceniza extraíble.
- Página 27 ESPAÑOL...
-
Página 28: Mantenimiento Ordinario Realizado Por Técnicos Habilitados
maNteNImIeNto oRdINaRIo ReaLIzado poR técNIcos HabILItados el mantenimiento ordinario debe realizarse al menos una vez al año. El generador, utilizando pellet como combustible sólido, necesita de una intervención anual de mantenimiento ordinario que debe realizar un técnico habilitado, utilizando exclusivamente repuestos originales. El incumplimiento puede poner en riesgo la seguridad del equipo y puede anular el derecho a las condiciones de garantía. -
Página 29: Visualizaciones
Visualizaciones Pantalla causa solución Estufa apagada La fase de puesta en marcha está en start ejecución carga Pellet La carga del pellet durante la fase de encendido está en ejecución La fase de puesta en marcha está en encendido ejecución PraParacion La fase de arranque está... -
Página 30: Alarmas
alarMas exPlicación solución Pantalla Encendido: indica la presencia de una alarma. Apagado: Indica la ausencia de alarmas Intermitente: indica la desactivación del sensor de depresión. Indica la presencia de una alarma. La alarma se puede resetear sólo si se detuvo el motor de humos y si transcurrieron 15 minutos a partir de la visualización de la alarma, presionando la tecla 1 durante 3 segundos. -
Página 31: Condiciones De Garantía
CONDICIONES DE GARANTÍA Los productos Extraflame S.p.A. están garantizados, en el marco de la Comunidad Europea, durante un periodo de 24 meses desde la fecha de compra. La compra debe acreditarse mediante un documento fiscalmente válido emitido por el distribuidor (recibo, factura o albarán de transporte) que identifique el producto adquirido y la fecha de compra o entrega del mismo. - Página 32 Tras el periodo de 24 meses de garantía, cualquier intervención de reparación será abonada en su totalidad por el consumidor. En caso de litigio, el órgano judicial de competencia será exclusivamente el foro de la sede legal de Extraflame S.p.A. (Vicenza-Italia).
- Página 33 ESPAÑOL...
- Página 34 ESPAÑOL...
- Página 35 ESPAÑOL...
- Página 36 Extraflame S.p.A. Via Dell’Artigianato, 12 36030 - MONTECCHIO PRECALCINO (VI) - ITALY +39.0445.865911 - +39.0445.865912 - info@extraflame.it - www.lanordica-extraflame.com MADE ITALY design & production PARA CONOCER EL CENTRO DE ASISTENCIA MÁS CERCANO CONTACTAR A SU REVENDEDOR O CONSULTAR EL SITIO WWW.LANORDICA-EXTRAFLAME.COM...
