Resumen de contenidos para ALGE-Timing Timy2
- Página 1 Version-SPA110806 Manual...
- Página 2 Uso previsto El aparato sólo se debe utilizar para las aplicaciones previstas. Las modificaciones técnicas y cualquier ruso indebido está prohibido debido a los riesgos, ALGE-TIMING no es responsable de los daños que son causados por uso indebido o mal funcionamiento.
-
Página 3: Tabla De Contenido
2.3 Conexión del Startbeep STB1 con Sistema Falsa Salida Multichannel MC...... 2.4 Conexión Pulsador 023,02 al Startbeep STB1..............2.5 Conexión Plancha Contacto CM40x30 al Multichannel MC9........... 2.6 Conexión display board D-line a Timy2 para tiempos………………........Configuración de los dispositivos..................10 3.1 Ajustes del Timy2...................... -
Página 4: General

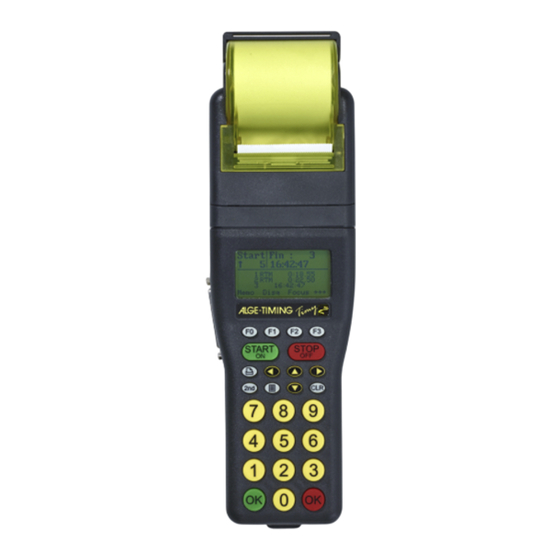

Speed Climbing 1 General Para speed climbing necesita los siguientes componentes: 1 x Timy2 PXE-S cronómetro 1 x Multichannel MC9 para identificación de tiempos. 1 x Startbeep STB1 para señal de salida. 1 x Pulsador 023-10 para dar la señal de salida 1 x Plancha de contacto CM40x30 para salida recorrido azul. - Página 5 Manual Speed Climbing Page 5...
-
Página 6: Conexión Del Sistema
Conexión del sistema 2.1 Conexión delTimy2 PXE con el alimentador PS12A Antes de la operación por favor, cargue completamente la Timy2 PXE. Conecte una fuente de alimentación con PS12A cada Timy y la red eléctrica. Conexión delTimy2 PXE Con El alimentador PS12A 2.2 Conexión del Timy2 PXE... -
Página 7: Conexión Plancha Contacto Cm40X30 Al Multichannel Mc9
2.5 Conexión Plancha Contacto CM40x30 al Multichannel MC9 La plancha de contacto CM40x30 para el inicio tiene que estar conectada con el multicanal MC9 que está conectado con la Timy2 . Contact Mat C M40x30 Contacto de salida plancha de contacto CM40x30: ... - Página 8 Manual Speed Climbing Contacto de llegada plancha de contacto CM40x30:: Conectar la plancha de contacto final azul al MC9 canal 1 Conectar la plancha de contacto final azul al MC9 canal 4 SELECCION EN EL MENU: Seleccione <DUAL TIMER> Seleccione <BLUE-LEFT>...
-
Página 9: Conexión Display Board D-Line A Timy2 Para Tiempos
2.6 Conexión display board D-line a Timy2 para tiempos Cuando conecte los tableros a la PXE Timy2 que se utiliza para medir el tiempo, usted tiene que asegúrese de que configurar la línea D-correctamente. La pantalla utilizada para el green se debe establecer en la dirección 1 (Ad01) y el azul para el curso en la dirección 2 (Ad02). -
Página 10: Configuración De Los Dispositivos
Manual Speed Climbing Configuración de los dispositivos 3.1 Ajustes del Timy2 • Encender el Timy2 • Seleccionar el programa SPEED-CLIMBING con la flecha • Confirmar con <OK> (rojo o verde) • Limpiar la memoria con <CLR> y <OK> (rojo o verde) •... -
Página 11: Display Board D-Line
En el caso de una falsa salida el Timy2 sonará tres veces y el tiempo de inicio se muestrará con un menos (-) para el recorrido con salida falsa. En la pantalla se muestra "FS" para el competidor que ha hecho la salida en falso. El tablero también muestra correspondiente "FS"... - Página 12 Manual Speed Climbing NOTAS: Subject to changes Copyright by ALGE-TIMING GmbH Rotkreuzstr. 39 6890 Lustenau / Austria www.alge-timing.com Page 12...
