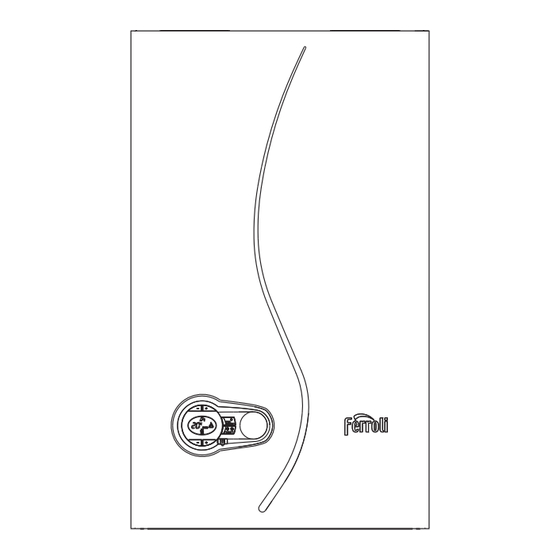

BLUEHELIX TECH S 45H
90
120
120
90
420
320
A
C
F E
113
46
153
108
A
C
E
F
IT - ISTRUZIONE PER L'USO L'INSTALLAZIONE E LA MANUTENZIONE
ES - INSTRUCCIONES DE USO, INSTALACIÓN Y MANTENIMIENTO
TR - KULLANMA, KURULUM VE BAK M TALIMATLAR
EN - INSTRUCTIONS FOR USE, INSTALLATION AND MAINTENANCE
FR - INSTRUCTIONS D'UTILISATION, D'INSTALLATION ET D'ENTRETIEN
RO - INSTRUC IUNI DE UTILIZARE, INSTALARE I ÎNTRETINERE
RU -
,
UK -
,

Publicidad

Tabla de contenido

Solución de problemas

loading

Manuales relacionados para Ferroli BLUEHELIX TECH S 45H

Resumen de contenidos para Ferroli BLUEHELIX TECH S 45H

  • Página 1 BLUEHELIX TECH S 45H IT - ISTRUZIONE PER L’USO L'INSTALLAZIONE E LA MANUTENZIONE ES - INSTRUCCIONES DE USO, INSTALACIÓN Y MANTENIMIENTO TR - KULLANMA, KURULUM VE BAK M TALIMATLAR EN - INSTRUCTIONS FOR USE, INSTALLATION AND MAINTENANCE FR - INSTRUCTIONS D'UTILISATION, D'INSTALLATION ET D'ENTRETIEN RO - INSTRUC IUNI DE UTILIZARE, INSTALARE I ÎNTRETINERE...

  • Página 2: Avvertenze Generali

    2. ISTRUZIONI D’USO 2.1 Presentazione Gentile cliente, BLUEHELIX TECH S 45H è un generatore termico con scambiatore in acciaio con fig. 3 produzione sanitaria integrata, premiscelato a condensazione ad altissimo rendimento e bassissime emissioni, funzionante a gas naturale o GPL e dotato di sistema di controllo Anomalia a microprocessore.
  • Página 3 BLUEHELIX TECH S 45H Caldaia alimentata elettricamente Regolazione temperatura riscaldamento Fornire alimentazione elettrica alla caldaia. Agire sui tasti riscaldamento (part. 3 e 4 - fig. 1) per variare la temperatura da un minimo di 20°C ad un massimo di 80°C.

  • Página 4: Disposizioni Generali

    BLUEHELIX TECH S 45H Se la temperatura ambiente risulta inferiore al valore desiderato si consiglia di impostare Effettuare gli allacciamenti ai corrispettivi attacchi secondo il disegno alla fig. 12 ed ai una curva di ordine superiore e viceversa. Procedere con incrementi o diminuzioni di una simboli riportati sull’apparecchio.

  • Página 5: Collegamento Gas

    BLUEHELIX TECH S 45H 3.4 Collegamento gas Per il collegamento coassiale montare sull'apparecchio uno dei seguenti accessori di partenza. Per le quote di foratura a muro riferirsi alla figura in copertina. È necessario Prima di effettuare l’allacciamento, verificare che l’apparecchio sia predisposto che eventuali tratti orizzontali dello scarico fumi siano mantenuti in leggera pendenza per il funzionamento con il tipo di combustibile disponibile.

  • Página 6: Collegamento Scarico Condensa

    IMPORTANTE - IL LOCALE DEVE ESSERE DOTATO DI VENTILAZIONE APPROPRIATA Se si intende collegare la caldaia BLUEHELIX TECH S 45H ad una canna fumaria col- lettiva o ad un camino singolo a tiraggio naturale, canna fumaria o camino devono esse- re espressamente progettati da personale tecnico professionalmente qualificato in conformità...

  • Página 7: Messa In Servizio

    BLUEHELIX TECH S 45H Regolazione della potenza riscaldamento Per regolare la potenza in riscaldamento posizionare la caldaia in funzionamento TEST (vedi sez. 4.1). Premere i tasti riscaldamento (part. 3 e 4 - fig. 1) per aumentare o dimi- nuire la potenza (minima = 00 - Massima = 100). Premendo il tasto RESET entro 5 se- condi, la potenza massima resterà...

  • Página 8: Risoluzione Dei Problemi

    BLUEHELIX TECH S 45H Procedere in ordine inverso per rimontare il pannello anteriore. Assicurarsi che sia cor- Codice Anomalia Possibile causa Soluzione rettamente agganciato ai fissaggi superiori e sia completamente in appoggio sui fianchi. anomalia La testa della vite "A", una volta serrata, non deve trovarsi sotto la piega inferiore di ri- Anomalia elettrodo di ionizzazione Controllare la posizione dell’elettrodo...

  • Página 9: Caratteristiche E Dati Tecnici

    BLUEHELIX TECH S 45H 5. CARATTERISTICHE E DATI TECNICI 5.3 Circuito idraulico Tabella. 9 - Legenda figure cap. 5 7 Entrata gas - Ø 1/2" 138 Sonda esterna (opzionale) 10 Mandata impianto - Ø 3/4" 139 Cronocomando remoto (opzionale) 11 Ritorno impianto - Ø 3/4"...
  • Página 10 BLUEHELIX TECH S 45H cod. 3541G104 - Rev. 00 - 11/2018...

  • Página 11: Schema Elettrico

    BLUEHELIX TECH S 45H 5.5 Schema elettrico LC32 FUSE 3.15A 250V 10 k 1.8 k 1 2 3 4 5 6 7 8 9 10 11 12 1 2 3 4 5 6 1 2 3 4 5 6 7 8 9...
  • Página 12 C e r t i f i c a t o d i G a ra n z i a La presente garanzia convenzionale è valida per gli apparecchi È FERROLI S.p.A. - Via Ritonda 78/a - 37047 San Bonifacio (Verona) Italy - tel. +39.045.6139411 - fax. +39.045.6100933 - www.ferroli.com...

  • Página 13: Advertencias Generales

    2.1 Presentación Estimado cliente: BLUEHELIX TECH S 45H es un generador térmico dotado de intercambiador de ace- ro con producción de agua caliente sanitaria integrada, de alto rendimiento y muy ba- jas emisiones, con sistema de premezcla y condensación, alimentado con gas natural o GLP y equipado con un sistema de control con microprocesador.

  • Página 14: Regulaciones

    BLUEHELIX TECH S 45H Caldera con alimentación eléctrica Regulación de la temperatura de calefacción Conectar la alimentación eléctrica de la caldera. Mediante las teclas de la calefacción (3 y 4 - fig. 1) se puede regular la temperatura des- de un mínimo de 20 °C hasta un máximo de 80 °C.

  • Página 15: Instalación Del Aparato

    BLUEHELIX TECH S 45H Si la temperatura ambiente es inferior al valor deseado, se aconseja definir una curva Haga las conexiones de acuerdo de acuerdo con el dibujo de la fig. 12 y los símbolos de orden superior, y viceversa. Probar con aumentos o disminuciones de una unidad y presentes en el aparato.

  • Página 16: Conexión Del Gas

    BLUEHELIX TECH S 45H 3.4 Conexión del gas Para la conexión coaxial, se debe montar uno de los siguientes accesorios iniciales en el aparato. Para las cotas de taladrado en la pared, vea la figura de portada. Los tramos Antes de efectuar la conexión, controlar que el equipo esté preparado para fun- horizontales de salida de humos han de mantener una ligera pendiente hacia la caldera cionar con el tipo de combustible disponible.

  • Página 17: Conexión De La Descarga De Condensados

    IMPORTANTE - EL LOCAL DEBE ESTAR DOTADO DE VENTILACIÓN APROPIADA. Si se desea conectar la caldera BLUEHELIX TECH S 45H a una chimenea colectiva o a una individual con tiro natural, la chimenea debe estar diseñada por un técnico cuali- ficado, con arreglo a las normas vigentes, y ser adecuada para equipos de cámara es-...

  • Página 18: Puesta En Servicio

    BLUEHELIX TECH S 45H Regulación de la potencia de calefacción Para ajustar la potencia de calefacción se debe poner la caldera en modalidad TEST (véase sec. 4.1). Pulsar las teclas de regulación de la temperatura de la calefacción (3 y 4 - fig. 1) para aumentar o disminuir la potencia (mínima = 00 - máxima = 100). Si se pulsa la tecla RESET en un plazo de cinco segundos, la potencia máxima será...

  • Página 19: Control Periódico

    BLUEHELIX TECH S 45H Proceder en orden contrario para montar el panel frontal. Asegurarse de que el panel Código Anomalía Causa posible Solución esté bien enganchado en las fijaciones superiores y completamente apoyado en los la- anomalía terales del equipo. Tras el apriete, la cabeza del tornillo "A" no debe quedar debajo del Actuación de la protección...

  • Página 20: Características Y Datos Técnicos

    BLUEHELIX TECH S 45H 5. CARACTERÍSTICAS Y DATOS TÉCNICOS 5.3 Circuito hidráulico Tabla. 9 - Leyenda de las figuras cap. 5 7 Entrada de gas - Ø 1/2" 138 Sonda exterior (opcional) 10 Ida a calefacción - Ø 3/4" 139 Cronomando remoto (opcional) 11 Retorno de calefacción - Ø...
  • Página 21 BLUEHELIX TECH S 45H cod. 3541G104 - Rev. 00 - 11/2018...

  • Página 22: Esquema Eléctrico

    BLUEHELIX TECH S 45H 5.5 Esquema eléctrico LC32 FUSE 3.15A 250V 10 k 1.8 k 1 2 3 4 5 6 7 8 9 10 11 12 1 2 3 4 5 6 1 2 3 4 5 6 7 8 9...

  • Página 23: Certi Cado De Garantía

    Certi cado de garantía Polígono Industrial de Villayuda Rellene el cupón incluido Apartado de Correos 267 - 09007 Burgos Tel. 947 48 32 50 Fax 947 48 56 72 e.mail: ferroli@ferroli.es http//www.ferroli.es Dirección Comercial: Dirección Comercial: Avda. Italia, 2 28820 Coslada (Madrid) Tel.

  • Página 24: Kumanda Paneli

    2.1 Giri Say n Mü teri BLUEHELIX TECH S 45H do al gaz veya LPG ile çal an, yüksek verimlik perfor- ek. 3 mans na ve dü ük emisyon oran na sahip ve mikroi lemci denetim sistemi ile donat lm , s cak s cak su üretimi fonksiyonuna sahip, çelik e anjörlü, yo u mal ön kar...
  • Página 25 BLUEHELIX TECH S 45H Kombiye elektrik beslemesi var Is tma s cakl ayar Kombiye elektrik beslemesi sa lay n. Is tma tu lar n kullanarak (k s m 3 ve 4 - ek. 1) s cakl minimum 20°C ile maksimum 80°C aras nda ayarlay n z.

  • Página 26: Genel Talimatlar

    BLUEHELIX TECH S 45H E er ortam s cakl istenilen de erin alt na dü erse, daha yüksek dereceden bir e ri Ba lant lar , ilgili ba lant noktalar na ek. 12 k sm ndaki çizime ve cihaz üzerinde belir- ayarlanmas veya tersi durumda bunun tersinin uygulanmas tavsiye edilir.
  • Página 27 BLUEHELIX TECH S 45H 3.4 Gaz ba lant s Koaksiyal ba lant s için, cihaza a a daki ç k aksesuarlar ndan birisini tak n z. Duvara aç lacak deliklerin yükseklikleri için kapaktaki ekle bak n z. Olu acak yo unla ma ürün- Ba lant i lemini gerçekle tirmeden önce, cihaz n mevcut yak t tipi ile çal ma-...
  • Página 28 ÖNEML - KURULUM YER UYGUN HAVALANDIRMAYA SAH P OLMALIDIR Dolay s yla, e er BLUEHELIX TECH S 45H kombisini do al çekimli olan bir toplay c ba- caya veya tekli bacaya ba layacaksan z, yürürlükteki normlar uyar nca bacan n ta- sar m n n kesinlikle profesyonel aç...
  • Página 29 BLUEHELIX TECH S 45H Is tma gücünün ayarlanmas Is tma gücünün ayarlanmas için, kombiyi TEST moduna ayarlay n z (bkz. sez. 4.1). Is tma tu lar na (k s m 3 ve 4 - ek. 1) basarak gücü art r n z veya azalt n z (minimum = 00, Maksimum= 100).

  • Página 30: Sorun Giderme

    BLUEHELIX TECH S 45H Ön paneli geri takmak için i lemleri ters s ra ile uygulay n z. Üst ba lant yerlerine Ar za Ar za Olas neden Çözüm düzgün tak ld ndan ve yanlara tamamen dayand ndan emin olunuz. "A" vidas n n ka-...

  • Página 31: Hidrolik Devre

    BLUEHELIX TECH S 45H 5. TEKNIK ÖZELLIKLER VE VERILER 5.3 Hidrolik devre Çizelge 9 - ekil aç klamalar cap. 5 7 Gaz giri i - Ø 1/2" 138 Harici sensör (opsiyonel) 10 Sistem ç k - Ø 3/4" 139 Uzaktan zamanlay c kontrolü (opsiyonel) 11 Sistem giri i - Ø...
  • Página 32 BLUEHELIX TECH S 45H 5.5 Elektrik emas LC32 FUSE 3.15A 250V 10 k 1.8 k 1 2 3 4 5 6 7 8 9 10 11 12 1 2 3 4 5 6 1 2 3 4 5 6 7 8 9...

  • Página 33: General Warnings

    In case of a fault (see cap. 4.4) the display shows the fault code (detail 11 - fig. 1) and, BLUEHELIX TECH S 45H is a high-efficiency, low emissions premix condensing heat during safety standby times, the messages "d3" and "d4".
  • Página 34 BLUEHELIX TECH S 45H Boiler electrically powered Heating temperature adjustment Switch on the power to the boiler. Use the heating buttons (details 3 and 4 - fig. 1) to adjust the temperature from a min. of 20°C to a max. of 80°C.

  • Página 35: General Instructions

    BLUEHELIX TECH S 45H If the room temperature is lower than the required value, it is advisable to set a higher Carry out the relevant connections according to the diagram in fig. 12 and the symbols order curve and vice versa. Proceed by increasing or decreasing in steps of one and given on the unit.

  • Página 36: Gas Connection

    BLUEHELIX TECH S 45H 3.4 Gas connection For coaxial connection, fit the unit with one of the following starting accessories. For the wall hole dimensions, refer to the figure on the cover. Any horizontal sections of the fume Before making the connection, ensure that the unit is arranged for operation exhaust must be kept sloping slightly towards the boiler, to prevent possible condensate with the type of fuel available.

  • Página 37: Condensate Drain Connection

    IMPORTANT - THE ROOM MUST BE PROVIDED WITH APPROPRIATE VENTILATION If the boiler is to be connected BLUEHELIX TECH S 45H to a collective flue or a single flue with natural draught, the flue or chimney must be expressly designed by profession- ally qualified technical personnel in conformity with the current regulations and be suita- ble for sealed chamber units equipped with fan.
  • Página 38 BLUEHELIX TECH S 45H Heating power adjustment To adjust the heating power, switch the boiler to TEST mode (see sec. 4.1). Press the heating buttons (details 3 and 4 - fig. 1) to increase or decrease the power (min. = 00 - max.

  • Página 39: Troubleshooting

    BLUEHELIX TECH S 45H Proceed in reverse order to refit the front panel. Make sure it is correctly hooked to the Fault Fault Possible cause Cure upper fastenings and is correctly positioned at the sides. When tightened, the head of code screw "A"...

  • Página 40: Technical Data And Characteristics

    BLUEHELIX TECH S 45H 5. TECHNICAL DATA AND CHARACTERISTICS 5.3 Hydraulic circuit Table. 9 - Legend - figures cap. 5 7 Gas inlet - Ø 1/2” 138 External probe (optional) 10 System delivery - Ø 3/4” 139 Remote timer control (optional) 11 System return - Ø...
  • Página 41 BLUEHELIX TECH S 45H cod. 3541G104 - Rev. 00 - 11/2018...

  • Página 42: Wiring Diagram

    BLUEHELIX TECH S 45H 5.5 Wiring diagram LC32 FUSE 3.15A 250V 10 k 1.8 k 1 2 3 4 5 6 7 8 9 10 11 12 1 2 3 4 5 6 1 2 3 4 5 6 7 8 9...

  • Página 43: Dispositions Générales

    2.1 Introduction Cher Client, BLUEHELIX TECH S 45H est un générateur thermique avec échangeur en acier pour la production d'eau chaude sanitaire intégrée, à prémélange à condensation ; il offre un très haut rendement et de très basses émissions ; il fonctionne au gaz naturel ou GPL fig.
  • Página 44 BLUEHELIX TECH S 45H Chaudière alimentée électriquement Réglage de la température de chauffage Mettre l'appareil sous tension. Appuyer sur les touches chauffage (rep. 3 et 4 - fig. 1) pour régler la température entre 20°C (minimum) et 80°C (maximum). fig. 5 - Mise en marche / Version logiciel fig.

  • Página 45: Emplacement

    BLUEHELIX TECH S 45H Si la température ambiante est inférieure à la valeur désirée, il est conseillé de définir Effectuer les raccordements aux points prévus, comme le montre le dessin fig. 12 et les une courbe supérieure et vice versa. Augmenter ou diminuer d'une unité et vérifier le ré- pictogrammes présents sur l'appareil.

  • Página 46: Raccordement Gaz

    BLUEHELIX TECH S 45H 3.4 Raccordement gaz Pour le raccordement avec des tubes coaxiaux, l'un des accessoires suivants doit être monté au départ. Pour les cotes de perçage des orifices dans le mur, voir la figure en Avant de procéder au raccordement, s'assurer que l'appareil est conçu pour fonctionner couverture.

  • Página 47: Raccordement De L'éVacuation De La Condensation

    à tirage naturel IMPORTANT - LE LOCAL DOIT ÊTRE DOTÉ D'UN DISPOSITIF DE VENTILATION APPROPRIÉ Pour raccorder la chaudière BLUEHELIX TECH S 45H à un carneau collectif ou indivi- duel à tirage naturel, ces derniers doivent être conçus par un technicien professionnel- lement qualifié, conformément aux normes en vigueur et être appropriés aux appareils...

  • Página 48: Mise En Service

    BLUEHELIX TECH S 45H Réglage de la puissance de chauffage Pour régler la puissance en chauffage, positionner la chaudière en fonctionnement TEST (voir sez. 4.1). Appuyer sur les touches Chauffage (rep. 3 et 4 - fig. 1) pour aug- menter ou diminuer la puissance (minimum = 00 / maximum = 100). En appuyant sur la touche RESET dans les 5 secondes qui suivent le réglage, la puissance maximum re-...

  • Página 49: Contrôle Périodique

    BLUEHELIX TECH S 45H Procéder dans l'ordre inverse pour remonter le panneau avant. S'assurer qu'il a été fixé Code Anomalie Causes probables Solution correctement aux crochets supérieurs et qu'il repose parfaitement sur les flancs. Une anomalie fois serrée, la tête de la vis « A » ne doit pas se trouver sous le pli inférieur de butée (voir Intervention protection ven- Anomalie F15 générée pendant 1...

  • Página 50: Caractéristiques Et Données Techniques

    BLUEHELIX TECH S 45H 5. CARACTÉRISTIQUES ET DONNÉES TECHNIQUES 5.3 Circuit hydraulique Tableau 9 - Légende figures cap. 5 7 Arrivée gaz - Ø 1/2” 138 Sonde extérieure (option) 10 Départ installation - Ø 3/4" 139 Chronocommande à distance (option) 11 Retour installation - Ø...
  • Página 51 BLUEHELIX TECH S 45H cod. 3541G104 - Rev. 00 - 11/2018...

  • Página 52: Schéma Électrique

    BLUEHELIX TECH S 45H 5.5 Schéma électrique LC32 FUSE 3.15A 250V 10 k 1.8 k 1 2 3 4 5 6 7 8 9 10 11 12 1 2 3 4 5 6 1 2 3 4 5 6 7 8 9...

  • Página 53: Avertismente Generale

    2.1 Prezentare Stimate Client, BLUEHELIX TECH S 45H este un generator termic cu schimb tor de c ldur din o el, cu prepararea apei calde menajere integrat , cu preamestec i condensare, cu randa- ment foarte ridicat i emisii foarte reduse, care func ioneaz cu gaz natural sau GPL i fig.
  • Página 54 BLUEHELIX TECH S 45H Centrala este alimentat cu energie electric Reglarea temperaturii în circuitul de înc lzire Alimenta i cu energie electric centrala. Cu ajutorul butoanelor pentru înc lzire (det. 3 i 4 - fig. 1), modifica i temperatura de la un minim de 20°C la un maxim de 80°C.

  • Página 55: Dispozi Ii Generale

    BLUEHELIX TECH S 45H Dac temperatura ambiant e mai mic fa de valoarea dorit , se recomand s se- Efectua i racordurile în punctele corespunz toare, a a cum se indic în figura din fig. 12 lecta i o curb de ordin superior i invers. Continua i cu m riri sau mic or ri de câte o i simbolurilor de pe aparat.

  • Página 56: Racordarea La Gaz

    BLUEHELIX TECH S 45H 3.4 Racordarea la gaz Pentru conectarea coaxial monta i pe aparat unul dintre urm toarele accesorii de por- nire. Pentru cotele pentru efectuarea orificiilor în perete, consulta i figura de pe copert . Înainte de a efectua racordarea, verifica i ca aparatul s fie prev zut pentru func ionarea Este necesar ca eventualele por iuni orizontale ale conductelor de evacuare a gazelor cu tipul de combustibil disponibil.

  • Página 57: Racordare Evacuare Condens

    Dac inten iona i s racorda i centrala BLUEHELIX TECH S 45H la un horn colectiv sau la un co de fum separat cu tiraj natural, hornul sau co ul de fum trebuie s fie proiectate în mod expres de personal tehnic calificat profesional, în conformitate cu normele în vi-...

  • Página 58: Punerea În Func Iune

    BLUEHELIX TECH S 45H Reglarea puterii de înc lzire Pentru a regla puterea în circuitul de înc lzire, pune i centrala s func ioneze în modul TEST (vezi sez. 4.1). Ap sa i pe tastele pentru înc lzire (det. 3 i 4 - fig. 1) pentru a m ri sau a reduce puterea (minim = 00 - maxim = 100).

  • Página 59: Rezolvarea Problemelor

    BLUEHELIX TECH S 45H Proceda i în ordine invers pentru a monta la loc panoul anterior. Asigura i-v c este Cod anomalie Anomalie Cauz posibil Solu ie suspendat corect de elementele de fixare superioare i c este sprijinit complet pe laturi.

  • Página 60: Circuitul Hidraulic

    BLUEHELIX TECH S 45H 5. CARACTERISTICI I DATE TEHNICE 5.3 Circuitul hidraulic Tabel. 9 - Legend figuri cap. 5 7 Intrare gaz - Ø 138 Sond extern (op ional ) 1/2” Ø 10 Tur instala ie - 139 Cronocomand la distan (op ional) 3/4”...
  • Página 61 BLUEHELIX TECH S 45H cod. 3541G104 - Rev. 00 - 11/2018...

  • Página 62: Schem Electric

    BLUEHELIX TECH S 45H 5.5 Schem electric LC32 FUSE 3.15A 250V 10 k 1.8 k 1 2 3 4 5 6 7 8 9 10 11 12 1 2 3 4 5 6 1 2 3 4 5 6 7 8 9...
  • Página 63 BLUEHELIX TECH S 45H • " " - " "/" " - " " • " - " " " "/" " " • "Eco" ( • • • . 11 - . 1) “d2”. • • • • •...
  • Página 64 BLUEHELIX TECH S 45H . 1) 20°C 80°C . 5 - . 1 2 - . 1) 10°C 65°C. . 6 - • • • • . 10 . 7 - . 1) " ") . 7 - " ") "...
  • Página 65 BLUEHELIX TECH S 45H OFFSET = 20 OFFSET = 40 . 12 . 11 - " " " "/" " " " (ECO). . 12 - " "/" " ( . 7 - - Ø 3/4” " "/ - Ø1/2”...
  • Página 66 BLUEHELIX TECH S 45H . 12) Ø 100 Ø 127 Ø 60 Ø 80 "Y" 041002X0 041006X0 "HAR H05 VV-F" 3x0,75 " " ( 041001X0 . 16 - ( *** ' ' on page 68 ***) . 14). . 3 - .
  • Página 67 BLUEHELIX TECH S 45H BLUEHELIX TECH S 45H Ø 81 Ø 81 041039X0 . 18 - 0,5lt . 5 - . 6 - 1KWMA83W 45° 1KWMA65W 90° 1KWMA01W 1KWMA70W 1KWMA85A . 20 - Ø 1KWMA86A 010027X0 12,0 . 80/80 010026X0 + Ø...
  • Página 68 BLUEHELIX TECH S 45H TEST ( sez. 4.1). . 1) = 00 - = 100). RESET TEST ( . sez. 4.1). • • • • • • • . 21 • • • • • • • • cap. 5.
  • Página 69 BLUEHELIX TECH S 45H "A" . 25). . 25 - • . .) • • • • • • • • • • • • "A"): " " . 6 - . 1) "F") . 8 - ABM03E ABM03E ABM03E ABM03E cod.
  • Página 70 BLUEHELIX TECH S 45H . 9 - cap. 5 Ø 1/2" Ø 3/4" Ø 3/4" . 28 - BLUEHELIX TECH S 45H 43,0 (80/60°C) (80/60°C) (50/30°C) . 26 - (50/30°C) H [m H . G20 9, 0 . G20 8, 0 .
  • Página 71 BLUEHELIX TECH S 45H LC32 FUSE 3.15A 250V 10 k 1.8 k 1 2 3 4 5 6 7 8 9 10 11 12 1 2 3 4 5 6 1 2 3 4 5 6 7 8 9 P W N...
  • Página 72 . 11 - . 1) ’ “d2”. • • • • • . 11 - . 1) “d1“ BLUEHELIX TECH S 45H - (GPL), i ( i EN 297/A6) -5°C. . cap. 4.4) ’ . 11 - . 1) ) ’ “d3”...
  • Página 73 BLUEHELIX TECH S 45H . 1), (20°C) (80°C). . 5 - . 1) 10°C 65°C. . 6 - • • • • . 10 on/off ( i . 7 - . 1) economy) . 7 - ECO), on/off ECO/COMFORT ( .
  • Página 74 BLUEHELIX TECH S 45H . 12 OFFSET = 20 OFFSET = 40 . 11 - . 12 - i i ( ) - Ø 3/4” - Ø 1/2” - Ø 3/4” eco/comfort . 7 - . 1) Eco/Comfort ( Comfort ( eco/comfort ( .
  • Página 75 BLUEHELIX TECH S 45H . 12) Ø 100 Ø 127 Ø 60 Ø 80 i ’ “Y” ’ “HAR 041002X0 041006X0 H05 VV-F” 3x0,75 I 230 . (*** ' i i' on page 77 ***), . 14). . 29. 041001X0 .
  • Página 76 BLUEHELIX TECH S 45H Ø 81 Ø 81 0,5lt 041039X0 . 18 . 5 - . 6 - 1 M/F 1KWMA83W 45° M/F 1KWMA65W 90° M/F 1KWMA01W 1KWMA70W 1KWMA85A . 20 - i Ø 1KWMA86A 010027X0 12,0 80/80 010026X0 + Ø...
  • Página 77 BLUEHELIX TECH S 45H TEST . sez. 4.1). . 1), ( i i =00, =100). RESET TEST ( . sez. 4.1) • • • • ’ • • • . 21 • • • • • • • • cap. 5.
  • Página 78 BLUEHELIX TECH S 45H "A" . 25). Offset ( Offset ( . 25 - • • 230 ) • • • • • • • • • • • ’ “A”): reset ( . 6 - . 1) RESET “F”);...
  • Página 79 BLUEHELIX TECH S 45H . 9 - cap. 5 Ø 1/2” Ø 3/4” Ø 3/4” – 72 i . 28 - BLUEHELIX TECH S 45H 43.0 (80/60°C) (80/60°C) (50/30°C) . 26 - (50/30°C) H [m H . G20 9. 0 .
  • Página 80 BLUEHELIX TECH S 45H LC32 FUSE 3.15A 250V 10 k 1.8 k 1 2 3 4 5 6 7 8 9 10 11 12 1 2 3 4 5 6 1 2 3 4 5 6 7 8 9 P W N...
  • Página 81 LA MARCATURA CERTIFICA CHE I PRODOTTI SODDISFANO I REQUISITI FONDAMENTALI DELLE DIRETTIVE PERTINENTI IN VIGORE. LA DICHIARAZIONE DI CONFORMITÀ PUÒ ESSERE RICHIESTA AL PRODUTTORE. EL MARCADO CREDITA QUE LOS PRODUCTOS CUMPLEN LOS REQUISITOS FUNDAMENTALES DE LAS DIRECTIVAS APLICABLES. LA DECLARACIÓN DE CONFORMIDAD PUEDE SOLICITARSE AL FABRICANTE ARET ÜRÜNLER N YÜRÜRLÜKTE OLAN YÖNETMEL KLER N TEMEL GEREKL L KLER NE UYGUN OLDU UNU BELGELEMEKTED R.
  • Página 84 FERROLI S.p.A. Via Ritonda 78/a 37047 San Bonifacio - Verona - ITALY www.ferroli. Fabbricato in Italia - Fabricado en Italia - italya’da üretilmi tir - - Fabricat în Italia -...
