ADVERTENCIA: Nunca use una
llama al descubierto para revisar
si hay fugas. Aplique líquido para
detectar fugas no corrosivo en
todas las uniones. La formación de
burbujas indicará una fuga. Repare
todas las fugas inmediatamente.
PRECAUCIóN: asegúrese de
que el regulador externo este insta-
lado entre el suministro de propano
o gas LP y la chimenea. Consulte las
instrucciones en Conexión al sumi-
nistro de gas, en la página 16.
PRUEBAS DE PRESIóN DEL SISTEMA
DE TUBERíA DE SUMINISTRO DE GAS
Pruebas de presión mayores a los 3.5 kPa
(1/2 PSI)
1. Desconecte el aparato del sistema de tubería
de suministro de gas por medio de la válvula
principal de gas del aparato (válvula de con-
trol) y de la válvula de cierre del equipo. Las
presiones que excedan 3.5 kPa (1/2 PSI) oca-
sionarán daños al regulador del calentador.
2. Coloque una tapa en el extremo abierto del
tubo de gas donde estaba conectada la válvula
de cierre del equipo.
3. Regule la presión del sistema de tubería de
suministro abriendo la válvula del tanque
de suministro de propano o gas LP, en caso
que utilice este tipo de gas, o bien, abriendo
la válvula principal de gas que se localiza en
el medidor de gas natural o cerca de éste, o
utilizando aire comprimido.
4. Revise todas las uniones del sistema de tubería
de suministro de gas. Aplique líquido para de-
tectar fugas no corrosivo en todas las uniones.
La formación de burbujas indicará una fuga.
5. Repare todas las fugas inmediatamente.
6. Vuelva a conectar la chimenea y la válvula de
cierre del equipo al suministro de gas. Revise
los niples que se volvieron a conectar para ver
si hay fugas.
Realice pruebas de las presiones de 1/2
PSI (3,5 kPa) o menores
1. Cierre la válvula de cierre del equipo (consulte
la figura 25).
2. Regule la presión del sistema de tubería de
suministro abriendo la válvula del tanque
de suministro de propano o gas LP, en caso
que utilice este tipo de gas, o bien, abriendo
18
la válvula principal de gas que se localiza en
el medidor de gas natural o cerca de éste, o
usando aire comprimido.
3. Revise todas las uniones entre el medidor de
gas y la válvula de cierre del equipo, si usa
gas natural, o entre el suministro de propano
o gas LP y la válvula de cierre del equipo, si
usa este tipo de gas (consulte las figuras 26 o
27). Aplique líquido para detectar fugas no
corrosivo en todas las uniones. La formación
de burbujas indicará una fuga.
4. Repare todas las fugas inmediatamente.
Válvula de
cierre de
equipo

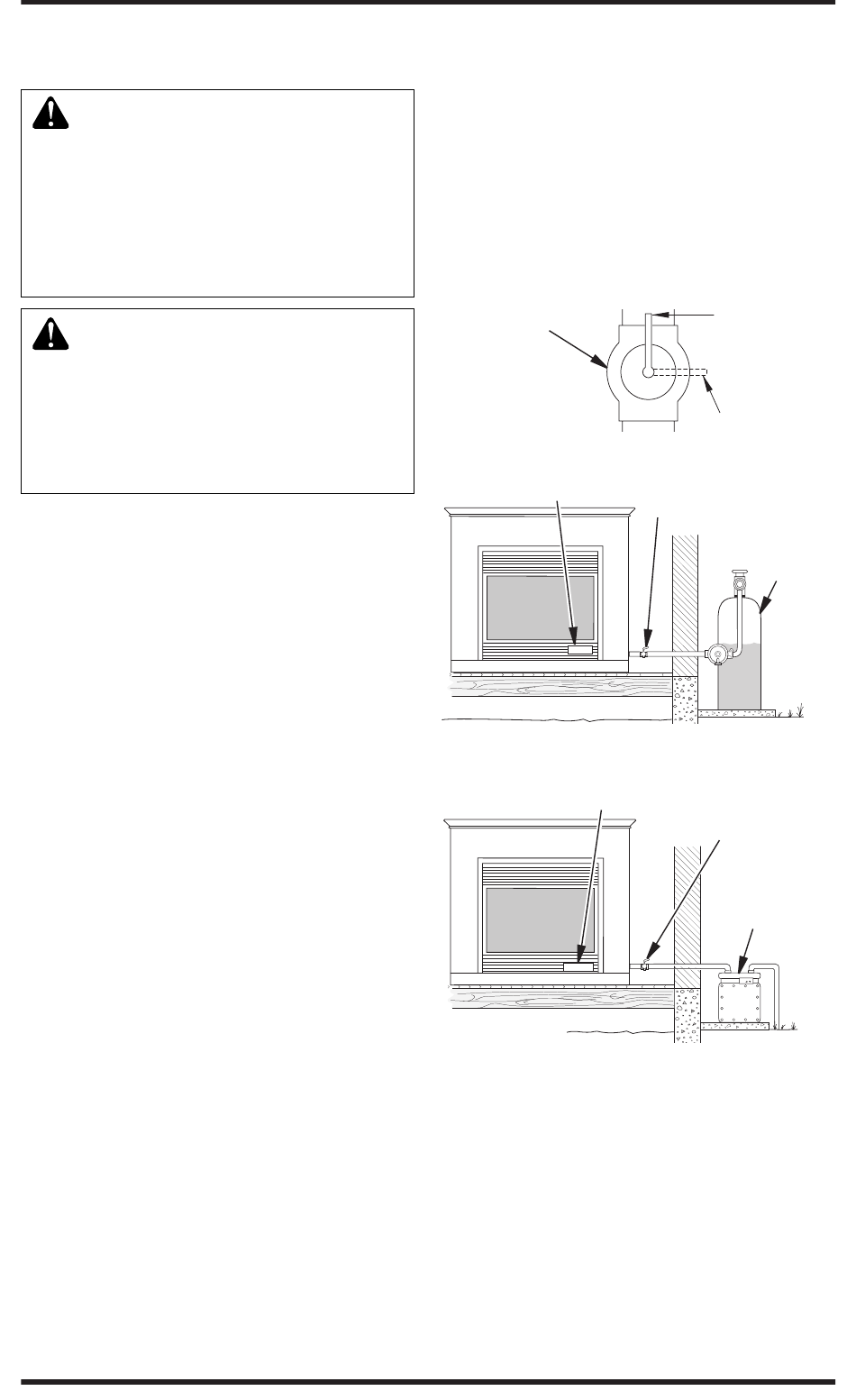

Figura 25 - Válvula de cierre del equipo
Válvula de control de gas
Figura 26 - Revisión de las uniones de
gas (para propano o gas LP solamente)
Figura 27 - Revisión de las uniones de
gas (para gas natural solamente)
PRUEBAS DE PRESIóN PARA LAS
CONExIONES DE GAS DE LA CHIMENEA
1. Abra la válvula de cierre del equipo (consulte la
figura 25).
2. Abra la válvula principal localizada en o cerca
del medidor de gas si usa gas natural, o abra la
válvula del tanque de suministro de propano
o gas LP.
3. Compruebe que la perilla de control de la chi-
menea esté en la posición OFF (apagado).
www.desatech.com
Válvula de cierre
de equipo
Válvula de control de gas
Abierta
Cerrada
Tanque de
suministro
de propano
o gas LP
Válvula de
cierre de
equipo
Medidor de gas
116658-02D
