INSTALACIóN DE LOS LADRILLOS
DE PROTECCIóN, EL JUEGO DE
LEñOS y LA REJILLA
1. Quite el material de empaque de los ladrillos
de protección que sacó anteriormente de la
parte posterior de la ventila superior.
2. Coloque los ladrillos de la parte posterior atrás
del fogón. Los ladrillos laterales mantendrán
esta protección en su sitio (consulte la figura
35). Asegúrese de sostener los ladrillos de pro-
tección de la parte posterior cuando instale los
laterales para que no se caiga hacia adelante.
3. Instale los ladrillos laterales de protección
usando los soportes y tornillos del paquete de
piezas como se muestra en la figura 36. Ator-
nille el soporte a la parte superior del fogón
y sobre los ladrillos de protección. Ajuste el
soporte antes de apretar los tornillos.
4. Quite el material de empaque del leño y
deséchelo. Cuidadosamente coloque el leño
sobre el quemador (consulte la figura 37).
(No permita que el leño toque la llama de lo
contrario se creará hollín.)
5. Inserte cada barra a través de los 10 anillos
localizados en la parte superior de la rejilla
(consulte la figura 38).
6. Inserte la primera barra dentro del orificio al
lado izquierdo del fogón. Asegure la barra en
el orificio de la parte posterior cerca del centro
del fogón utilizando un tornillo Phillips de
cabeza negra (consulte la figura 38).
7. Inserte otra barra dentro del orificio del lado
derecho del fogón y apriételo contra el ori-
ficio de la parte anterior ceca del centro del
fogón usando el tornillo restante para hoja de
metal.
Ladrillos
de la parte
posterior

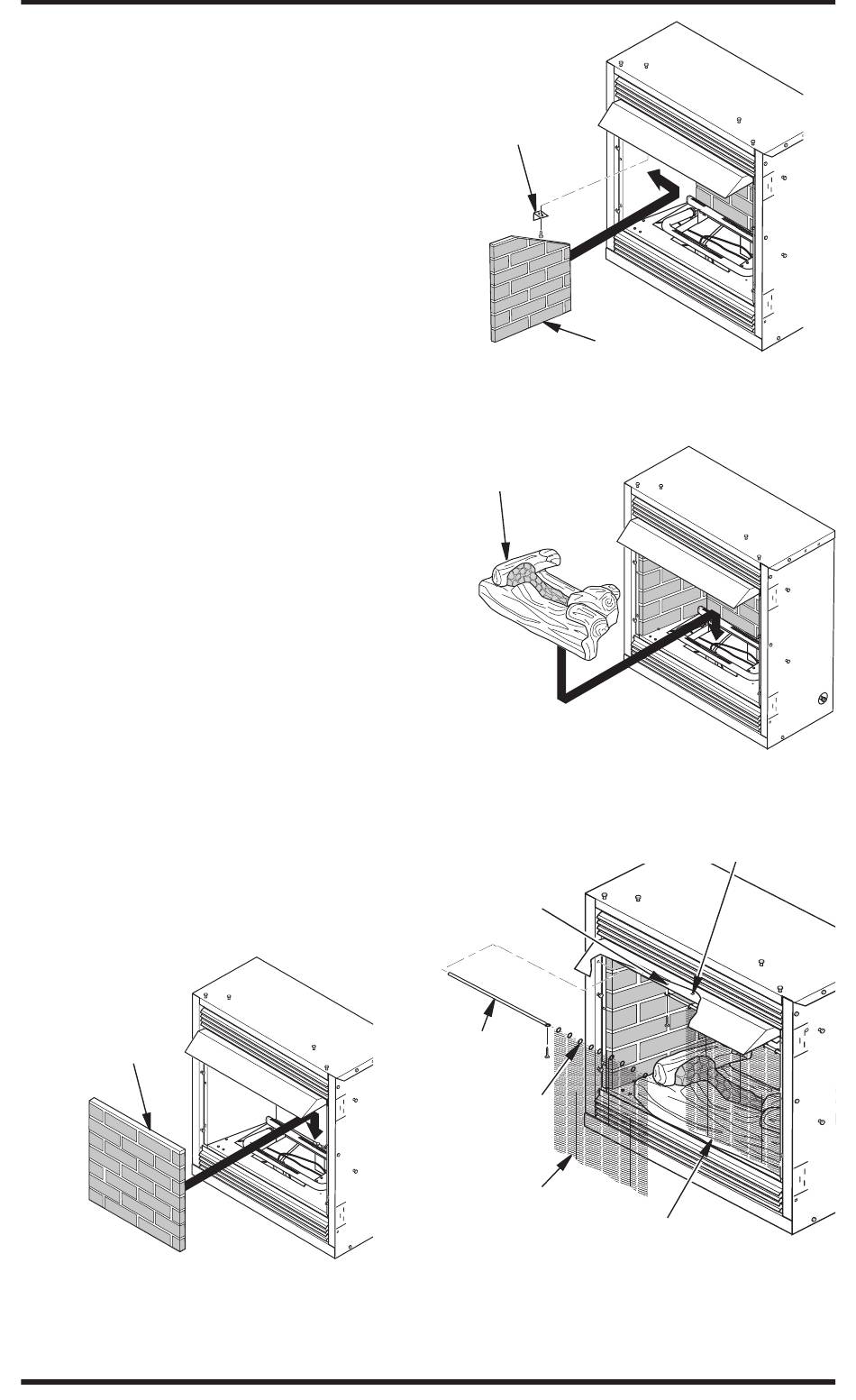

Figura 35 - Instalación de los ladrillos de
parte posterior
116658-02D
Soporte y tornillo
de los ladrillos de
protección
Figura 36 - Instalación de los ladrillos de
Juego de leños
Figura 37 - Instalación de los leños
Orificio de la
parte anterior
central para el
ensamblaje de la
parte derecha de
la rejilla
Barra de
la rejilla
Anillos
Rejilla
Figura 38 - Instalación de la rejilla
www.desatech.com
Ladrillos de
protección del
lado izquierdo
protección laterales
Orificio de la parte posterior
central para el ensamblaje de
la parte izquierda de la rejilla
Rejilla Ensamblaje
