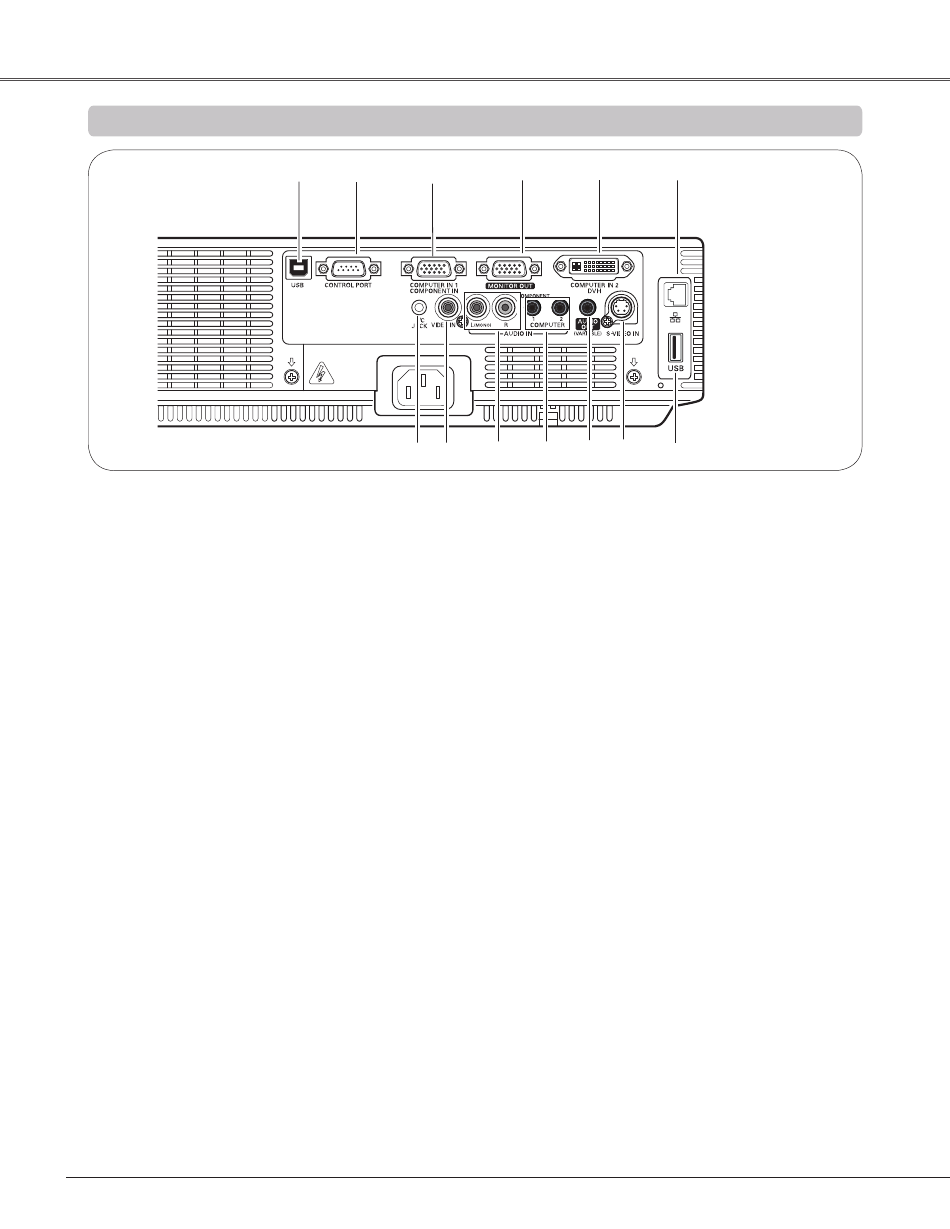

Nombres y funciones de los elementos
① Conecto
r USB (Serie B)
Este terminal se puede conmutar. Configure este
terminal ya sea como "Control del Ratón" (pág.
15) o como "Visualización vía USB" (Consulte
"Configuración y uso de la red") en la opción "Terminal
USB" del menú "Ajuste".
② CONTROL PORT
Para controlar el proyector con RS-232C, conecte el
equipo de control a este conector con el cable serie
de control.
③ COMPUTER IN 1 / COMPONENT IN
Conecte la señal de salida de un ordenador, salida
de vídeo RGB scart de 21-pines o salida de vídeo
componente a este conector (págs. 17, 19).
④ MONITOR OUT
Este conector se puede utilizar para enviar de salida
la señal de entrada RGB analógica y las señales de
video componentes procedentes de COMPUTER IN
1/ COMPONENT IN o COMPUTER 2/DVI-I al otro
monitor (pág. 17).
⑤ COMPUTER IN  / DVI-I
Conecte la salida del ordenador (tipo Digital/Analog
DVI-I) a este terminal (pág. 17).
⑥ Terminal de conexión LAN
Conecta el cable LAN (consulte el manual del usuario
de "Configuración y funcionamiento de la red").
⑦ Conector USB (Serie A)
Sirve para conectar la memoria USB (consulte el
manual del usuario de "Función Memory Viewer").
10

Terminal trasero

⑧ S-VIDEO IN
Conecte la salida de S-VIDEO del equipo de vídeo
a esta toma (pág. 18).
⑨ AUDIO OUT (VARIABLE)
Conecte un amplificador de audio externo a esta
toma (págs. 17 - 19).
Este conector envía de salida el sonido
introducido en el terminal AUDIO IN (⑩ u ⑪).
⑩ COMPUTER 1 COMPONENT / COMPUTER
AUDIO IN
Conecte la salida de audio (estéreo) de un
ordenador o de un equipo de vídeo conectado a
③, ④ o ⑤ a este conector (págs. 17, 19).
⑪ AUDIO IN
Conecte la señal de salida de audio del equipo de
vídeo conectado a ⑧ o ⑫ a este conector. Para
obtener una señal de audio mono (un conector de
audio simple), utilice el conector L (MONO)
(pág. 18).
⑫ VIDEO IN
Conecte la señal de salida de vídeo compuesto
a esta toma (pág. 18).
⑬ R/C JACK
A l utilizar el control remoto por cable, conecte el
control remoto por cable a este conector con un
cable de control remoto (no suministrado).
