MANUALE ISTRUZIONI CASSETTO FRONTALE INSERTI
IT
INSTRUCTIONS MANUAL FOR FRONT DRAWER INSERTS
UK
MANUEL D'INSTRUCTION DES PIÈCES ENCASTRABLES DU TIROIR FRONTAL
FR
BEDIENUNGSANLEITUNG VORDERE SCHUBLADE EINSATZSTÜCKE
DE
MANUAL DE INSTRUCCIONE CAJÓN FRONTAL INSERCIONES
ES

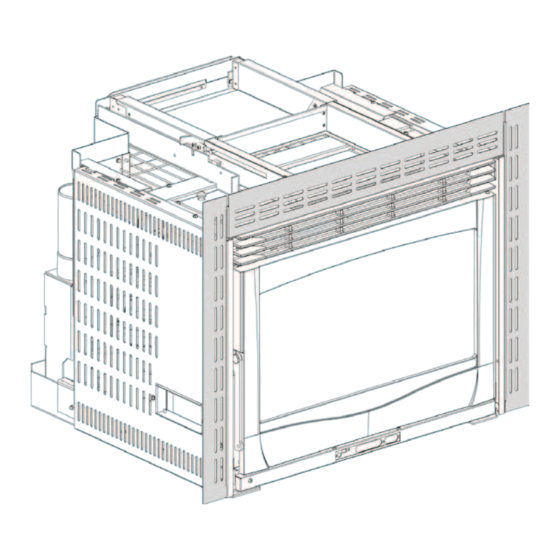

COMFORT PLUS - COMFORT PLUS CRYSTAL
MADE
IN
ITALY
design & production
004277414 - rev.000
Publicidad
Tabla de contenido
Manuales relacionados para Extraflame COMFORT PLUS
Resumen de contenidos para Extraflame COMFORT PLUS
- Página 1 MANUALE ISTRUZIONI CASSETTO FRONTALE INSERTI INSTRUCTIONS MANUAL FOR FRONT DRAWER INSERTS MANUEL D’INSTRUCTION DES PIÈCES ENCASTRABLES DU TIROIR FRONTAL BEDIENUNGSANLEITUNG VORDERE SCHUBLADE EINSATZSTÜCKE MANUAL DE INSTRUCCIONE CAJÓN FRONTAL INSERCIONES COMFORT PLUS - COMFORT PLUS CRYSTAL MADE ITALY design & production 004277414 - rev.000...
-
Página 2: Tabla De Contenido
ITALIANO ........................................KIT OPZIONALE CARICAMENTO PELLET FRONTALE ........................... 3 DuRANTE IL CARICO uTILIZZARE sEMPRE I guANTI DI PROTEZIONE................... 3 COMPONENTI DEL KIT ....................................4 uTILIZZO DEL CAssETTO ................................... 9 uTILIZZARE sEMPRE I guANTI DI PROTEZIONE! ..........................9 ENgLIsH ........................................OPTIONAL FRONT PELLET LOADINg KIT ............................. -
Página 3: Italiano
Nel immagini sono riportate le misure minime da rispettare tra l’inserto e il rivestimento: tali misure risultano necessarie per permettere il corretto movimento della cornice e la sua rimozione dalla locazione originaria. Il montaggio è possibile anche da inserto montato. COMFORT PLUS - COMFORT PLUS CRYSTAL ATTENZIONE: ESEgUIRE LE INdICAZIONI SEMPRE NELLA MASSIMA SICUREZZA! LA STUFA dEvE ESSERE COMPLETAMENTE FREddA, SPENTA E SCOLLEgATA LA PRESA ELETTRICA dI RETE. -
Página 4: Componenti Del Kit
COMPONENTI dEL KIT 009278262-001 ITALIANO... - Página 5 Per l’assemblaggio del kit, togliere la cornice superiore frontale sganciandola dalle 2 cornici laterali; per fare questo, sollevarla per circa 10 mm e poi tirarla verso di se. Togliere successivamente le cornici laterali svitando le 2 viti per lato. Fissare i supporti rotaia dx e sx con le le 2 viti (per supporto) già presenti nella macchina. Viti autofilettanti TSP/C 4,8x13 ITALIANO...
- Página 6 Agganciare poi la parete contenimento (A) pellet alla parete posteriore serbatoio del camino e poi fissarla con 2 viti autofilettanti (per lato) TE 4,2x13 tronche (in dotazione nel kit). Parete contenimento pellet correttamente posizionata (lato posteriore). ITALIANO...
- Página 7 Fissare le rotaie con le viti metriche M5x8 TSP/C in dotazione (3 per rotaia) prestando particolare attenzione al disegno in quanto le rotaie sono diverse tra loro: una per il lato destro e una per quello sinistro. Inserire il kit caricamento pellet nelle rotaie appena fissate. ITALIANO...
- Página 8 Fissare la staffa di fine corsa dx con 2 viti autofilettanti 4.8 x 13. Fissare la staffa di fine corsa sx con 2 viti autofilettanti 4.2 x 9.5 tronche: per facilitare l’operazione, sfruttare la feritoia presente nel supporto rotaia. Ripristinare le cornici laterali e successivamente la cornice superiore. ITALIANO...
-
Página 9: Utilizzo Del Cassetto
UTILIZZO dEL CASSETTO UTILIZZARE SEMPRE I gUANTI dI PROTEZIONE! Togliere la cornice frontale. Sollevarla di circa 10 mm, inclinarla verso fuori e poi estrarla. ITALIANO... - Página 10 Estrarre il cassetto esterno fino alla massima estensione. Poi girare la bussola in senso antiorario. Estrarre il cassettino di caricamento, fino alla massima estensione. ITALIANO...
- Página 11 Caricare il pellet sul cassettino e utilizzare il raschietto in dotazione per spingerlo nel serbatoio retrostante. A caricamento pellet ultimato, chiudere il cassettino di caricamento. ITALIANO...
- Página 12 Girare la bussola in senso orario. Successivamente chiudere il cassetto esterno. Riposizionare la cornice frontale assicurandosi di agganciarla in modo corretto. ITALIANO...
-
Página 13: Optional Front Pellet Loading Kit
The pictures show the minimum measurements between the insert and the cover: these measurements are necessary to allow for the frame to move correctly and to be removed from its original position. Assembly is possible even with the insert installed. COmFORT PLUS - COmFORT PLUS CRYSTAL WARNING: ALWAYS FOLLOW ThE INSTRUCTIONS IN COmPLETE SAFETY! ThE STOvE mUST bE COmPLETELY COLD, SWITChED OFF AND DISCONNECTED FROm ThE ELECTRICAL OUTLET. -
Página 14: Components Of The Kit
COmPONENTS OF ThE KIT 009278262-001 ENGLISH... - Página 15 To assemble the kit, remove the upper front frame by releasing it from the 2 lateral frames; to do this, lift it about 10 mm and then pull it towards you. Then remove the lateral frames by unscrewing the 2 screws per side. Secure the right and left rail supports with the 2 screws (per support) already present in the machine.
- Página 16 Then hook the pallet containment wall (A) to the rear tank wall of the hearth and then secure it in place by means of 2 truncated self- threading screws (per side) TE 4.2x13 (included in the kit). Pellet containment wall in correct position (at the back). ENGLISH...
- Página 17 Secure the rails using the metric screws M5x8 TSP/C supplied (3 per rail) paying particular attention to the drawing as the rails are different: one for the right side and one for the left side. Insert the pellet loading kit into the rails. ENGLISH...
- Página 18 Secure the right end bracket using 2 self-threading screws 4.8 x 13. Secure the left end bracket using 2 truncated self-threading screws 4.2 x 9.5: to facilitate this operation, use the slot in the rail support. Refit the lateral frames and then the upper frame. ENGLISH...
-
Página 19: Using The Tray
USING ThE TRAY ALWAYS USE SAFETY GLOvES! Remove the front frame. Lift it about 10 mm, tilt it outwards and then remove it. ENGLISH... - Página 20 Pull out the external tray all the way. Then turn the bushing counter-clockwise. Pull out the loading tray all the way. ENGLISH...
- Página 21 Load the pellets onto the tray and use the scraper supplied to push them into the tank behind it. After loading the pellets, close the loading tray. ENGLISH...
- Página 22 Turn the bushing clockwise. Then close the external tray. Put the front frame back in place, taking care to secure it properly. ENGLISH...
-
Página 23: Français
Les images reportent les mesures minimales à respecter entre l’insert et le revêtement : ces mesures s’avèrent nécessaires pour permettre le mouvement du cadre et son retrait de l’emplacement d’origine. Le montage est possible également avec l’insert monté. COMFORT PLUS - COMFORT PLUS CRYSTAL ATTENTION : TOUjOURS SUIvRE LES INDICATIONS EN TOUTE SÉCURITÉ ! LE POêLE DOIT êTRE COMPLèTEMENT FROID, ÉTEINT... -
Página 24: Composants Du Kit
COMPOSANTS DU KIT 009278262-001 FRANCAIS... - Página 25 Pour l’assemblage du kit, enlever le cadre supérieur frontal en le décrochant des 2 cadres latéraux ; pour ce faire le soulever d’environ 10 mm puis le tirer vers soi. Enlever par la suite les cadres latéraux en dévissant les 2 vis de chaque côté. Fixer les supports rail D et G avec les 2 vis (par support) déjà...
- Página 26 Accrocher ensuite la cloison de retenue (A) des granulés à la cloison postérieure du réservoir de la cheminée puis la fixer à l’aide de 2 vis autotaraudeuses (par côté) TE 4,2x13 tronquées (fournies dans le kit). Cloison de retenue des granulés correctement positionnée (côté postérieur). FRANCAIS...
- Página 27 Fixer les rails avec les vis métriques M5x8 TSP/C fournies (3 par rail) en prêtant une attention particulière au dessin car les rails diffèrent entre eux : un pour le côté droit et un pour le côté gauche. Insérer le kit de chargement granulés dans les rails à peine fixés. FRANCAIS...
- Página 28 Fixer l'étrier de fin de course D avec 2 vis autotaraudeuses 4.8 x 13. Fixer l’étrier de fin de course G avec 2 vis autotaraudeuses 4.2 x 9.5 tronquées : pour faciliter l’opération, utiliser la fente présente sur le support rail. Rétablir les cadres latéraux et par la suite le cadre supérieur.
-
Página 29: Utilisation Du Tiroir
UTILISATION DU TIROIR TOUjOURS UTILISER DES GANTS DE PROTECTION ! Enlever le cadre frontal. Le soulever d’environ 10 mm, l’incliner vers l’extérieur puis l’extraire. FRANCAIS... - Página 30 Extraire le tiroir extérieur jusqu’à son extension maximale. Puis tourner la douille dans le sens inverse des aiguilles d’une montre. Extraire le tiroir de chargement, jusqu’à son extension maximale. FRANCAIS...
- Página 31 Charger les granulés et utiliser le racleur fourni pour les pousser dans le réservoir situé derrière. Une fois le chargement des granulés terminé, fermer le tiroir de chargement. FRANCAIS...
- Página 32 Tourner la douille dans le sens des aiguilles d’une montre. Par la suite fermer le tiroir extérieur. Repositionner le cadre frontal en s’assurant de l’accrocher de manière correcte. FRANCAIS...
-
Página 33: Optionales Kit Zum Frontalen Laden Der Pellets
In den Abbildungen werden die zu beachtenden Mindestmaße zwischen Einsatz und Verkleidung aufgeführt: Diese Maße sind notwendig, um die korrekte Bewegung des Rahmens und seine Entfernung von der ursprünglichen Position zu erlauben. Die Montage ist auch bei montiertem Einsatz möglich. COMFORT PLUS - COMFORT PLUS CRYSTAL AChTUNg: DIE ANwEISUNgEN IMMER IN gRöSSTMögLIChER SIChERhEIT AUSFühREN! DER OFEN MUSS vOLLKOMMEN KALT, AbgESChALTET UND vOM STROMNETZ AbgETRENNT SEIN. -
Página 34: Komponenten Des Kit
KOMPONENTEN DES KIT 009278262-001 DEUTSCH... - Página 35 Zur Montage des Kit den vorderen oberen Rahmen entfernen, indem man ihn von den 2 seitlichen Rahmen löst; dafür muss er um ungefähr 10 mm erhoben und dann zu sich hergezogen werden. Danach durch Abschrauben der 2 Schrauben je Seite die seitlichen Rahmen entfernen.
- Página 36 Dann die Wandung (A) des Pelletbehälters an die hintere Tankwand des Kamins einhängen und mit 2 gewindefurchenden Schrauben (pro Seite) TE 4,2x13 (in der Ausstattung des Kit) befestigen. Korrekt positionierte Wandung des Pelletbehälters (hintere Seite). DEUTSCH...
- Página 37 Die Schienen mit den metrischen Schrauben M5x8 TSP/C in der Austattung (3 pro Schiene) befestigen, indem besonders auf die Zeichnung geachtet werden muss, da die Schienen verschieden sind: Eine für die rechte Seite und eine für die linke Seite. Das Kit zum Laden der Pellets in die eben befestigten Schienen einsetzen. DEUTSCH...
- Página 38 Den rechten Anschlagbügel mit den 2 selbstschneidenden Schrauben 4.8 x 13 befestigen. Den linken Anschlagbügel mit den 2 gewindefurchenden Schrauben 4.2 x 9.5 befestigen: Um den Vorgang zu erleichtern, den Schlitz im Schienenträger nutzen. Die seitlichen Rahmen erneut anbringen und dann den oberen Rahmen. DEUTSCH...
-
Página 39: Gebrauch Der Schublade
gEbRAUCh DER SChUbLADE vERwENDEN SIE IMMER SChUTZhANDSChUhE! Den vorderen Rahmen entfernen. Um ungefähr 10 mm erheben, nach außen neigen und dann herausziehen. DEUTSCH... - Página 40 Die externe Schublade ganz herausziehen. Dann die Buchse im Gegenuhrzeigersinn drehen. Die kleine Ladeschublade ganz herausziehen. DEUTSCH...
- Página 41 Die Pellets in die kleine Schublade laden und den Schaber in der Ausstattung verwenden, um sie in den dahinter liegenden Tank zu schieben. Nach Ende des Ladens der Pellet, die kleine Ladeschublade schließen. DEUTSCH...
- Página 42 Die Buchse im Uhrzeigersinn drehen. Danach die externe Schublade schließen. Den vorderen Rahmen positionieren und dabei sicherstellen, dass er korrekt eingehängt ist. DEUTSCH...
-
Página 43: Español
El montaje se puede realizar también con el inserto montado. COmFORT PLUS - COmFORT PLUS CRYSTAL ATENCIóN: ¡SIGA LAS INdICACIONES SIEmPRE CON LA máxImA SEGURIdAd! LA ESTUFA dEbE ESTAR COmPLETAmENTE FRíA, APAGAdA... -
Página 44: Componentes Del Kit
COmPONENTES dEL KIT 009278262-001 ESPAÑOL... - Página 45 Para montar el kit, quite el marco superior frontal desenganchándolo de los 2 marcos laterales; para esto, levántelo unos 10 mm y luego tire hacia usted. A continuación, quite los marcos laterales desenroscando los 2 tornillos que hay en cada lado. Fije los soportes del carril derecho e izquierdo con los 2 tornillos (por soporte) ya presentes en la máquina.
- Página 46 Enganche a continuación la pared de contención (A) de pellet a la pared posterior del depósito de la chimenea y luego fíjela con 2 tornillos autorroscantes (por lado) TE 4,2 x13 tronche (suministrados en el kit). Pared de contención del pellet correctamente colocada (lado posterior). ESPAÑOL...
- Página 47 Fije los carriles con los tornillos métricos M5x8 TSP/C suministrados (3 por carril) prestando especial atención al dibujo, ya que los carriles son diferentes: uno para el lado derecho y otro para el izquierdo. Introduzca el kit de carga del pellet en los carriles recién fijados. ESPAÑOL...
- Página 48 Fije la abrazadera de final de carrera dcha con 2 tornillos autorroscantes 4.8 x 13. Fije la abrazadera izda con 2 tornillos autorroscantes 4.2 x 9.5 tronche: para facilitar la operación, aproveche la ranura que hay en el soporte del carril. Vuelva a colocar los marcos laterales y luego el marco superior.
-
Página 49: Uso Del Cajón
USO dEL CAJóN ¡USE SIEmPRE GUANTES dE PROTECCIóN! Quite el marco frontal. Levántelo unos 10 mm, inclínelo hacia fuera y sáquelo. ESPAÑOL... - Página 50 Saque el cajón exterior hasta alcanzar la máxima extensión. A continuación, gire el buje en sentido antihorario. Saque el cajón de carga hasta alcanzar la máxima extensión. ESPAÑOL...
- Página 51 Cargue el pellet en el cajón y use el rascador suministrado para empujarlo en el depósito posterior. Una vez cargado el pellet, cierre el cajón de carga. ESPAÑOL...
- Página 52 Gire el buje en sentido horario. A continuación, cierre el cajón externo. Vuelva a poner el marco frontal asegurándose de engancharlo en la forma correcta. ESPAÑOL 004277414-000 – ISTR.KIT.CARIC.FRONT.C.PLUS...
