4.6 Flujo de Datos de Imagen

4.6.1 Flujo de Datos de Imagen según las Funciones de Copiado

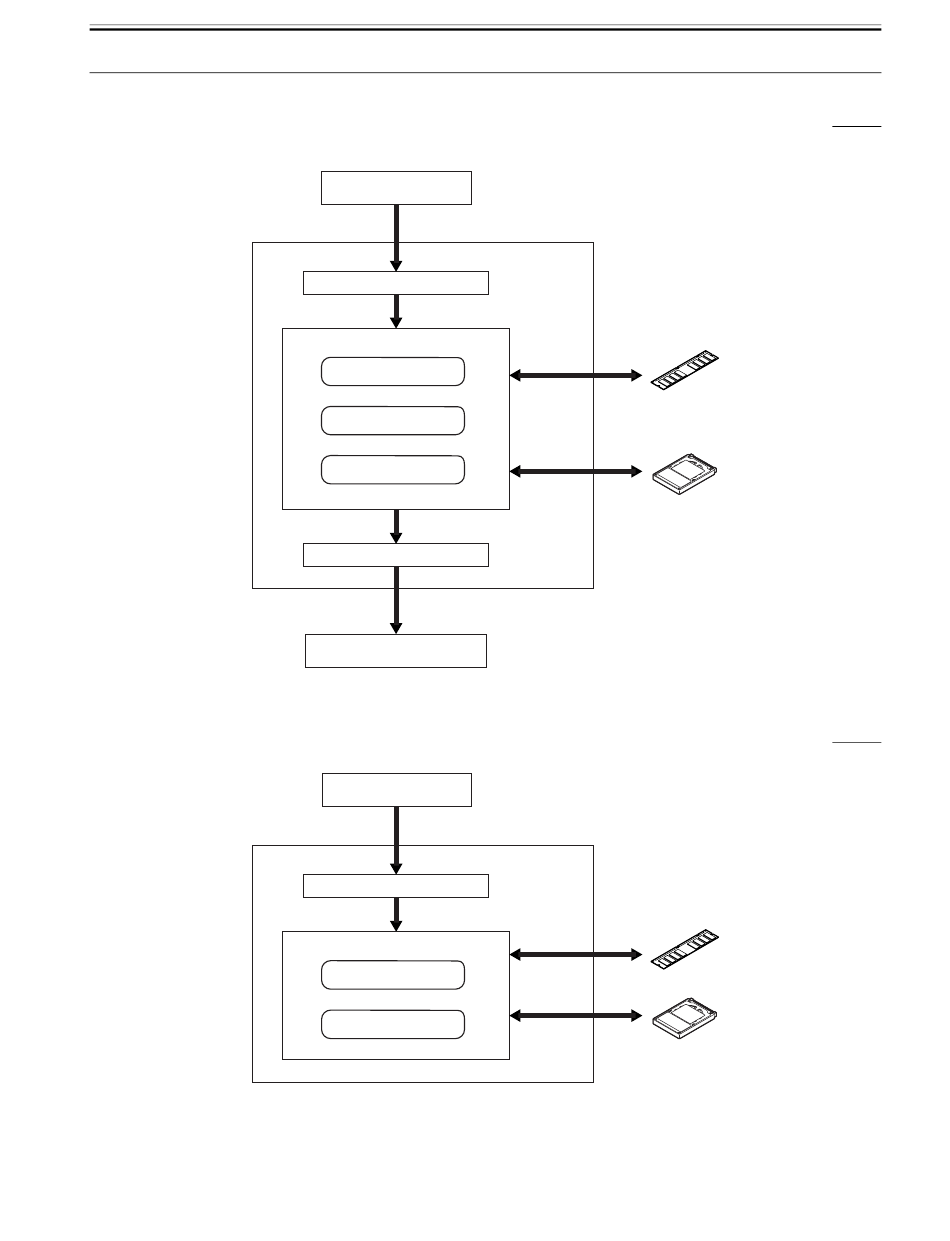

El siguiente diagrama muestra el flujo de datos de imagen cuando se usa la Función de Copiado:
4.6.2 Flujo de Datos de Imagen para la Función "Box" (Buzón)
El siguiente diagrama muestra el flujo de datos de imagen cuando se usa la Función de Buzón:
Unidad impresora
PCB de control principal
Bloque de procesamiento de imagen
para la unidad impresora
Rotación de datos
Compresión de datos
Expansión de datos
Bloque de procesamiento de imagen
para la unidad impresora
PCB controladora DC
F-4-15
Unidad impresora
PCB controladora principal
Bloque de procesam. de imagen
para la unidad impresora
Rotación de datos
Compresión de datos
F-4-16
Capítulo 4
SDRAM
HDD
SDRAM
HDD
