Canon iR6570/5570 Serie Manual De Servicio página 175

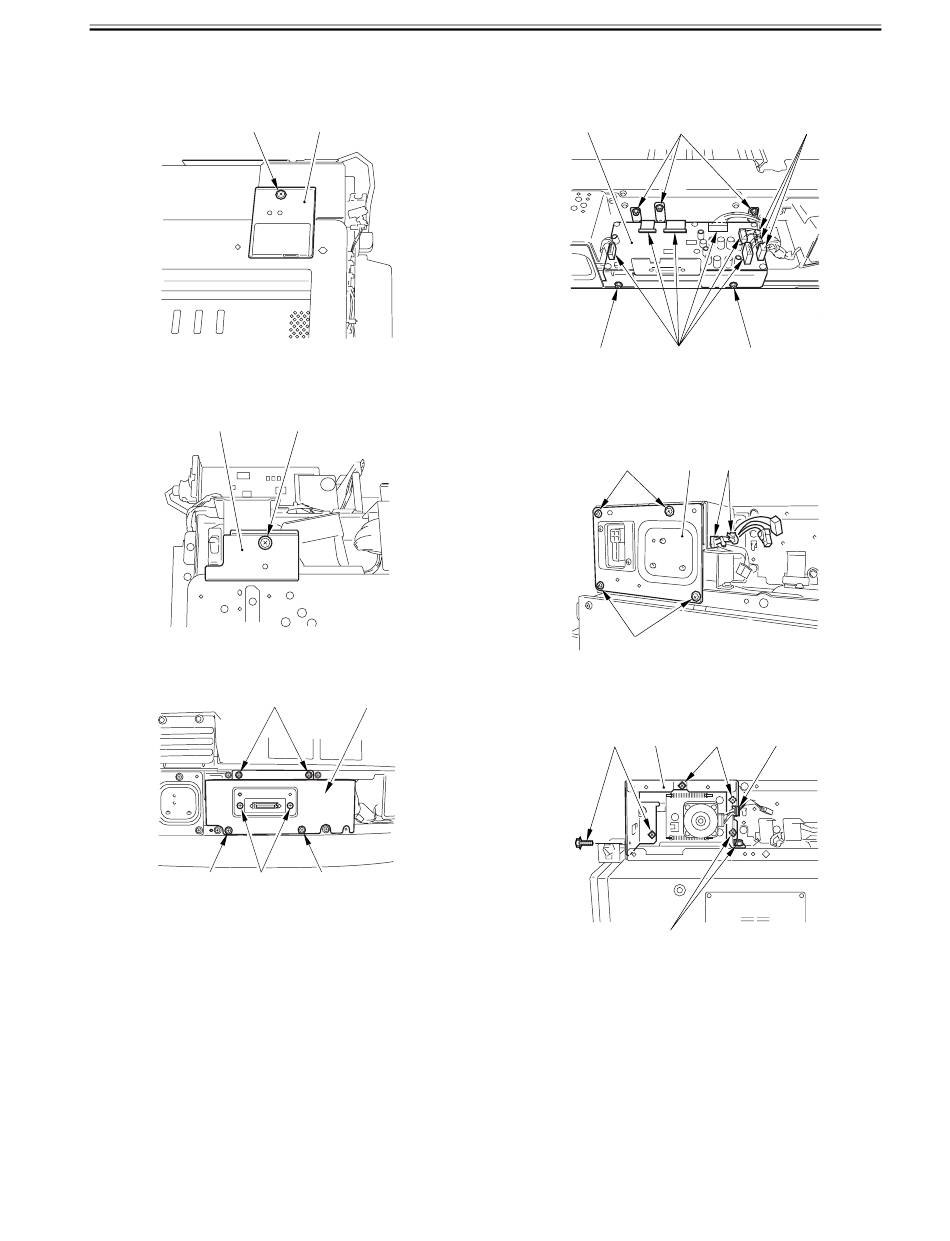

4) Retire el tornillo [1], y separe la cubierta del tornillo derecho del ADF
[2].
[1]
F-5-141
5) Retire el tornillo [1], y separe la cubierta del tornillo izquierdo del
ADF [2].
[2]
F-5-142
6) Retire los 6 tornillos [1] y separe la cubierta de la PCB interfaz.
[1]
[1] [1]
F-5-143
[2]
[1]
[3]
[1]
7) Desconecte los 9 conectores [1] y retire los 5 tornillos [2]; luego,
separe la PCB de la interfaz [3] junto con su base
[3] [2]
[2] [1]
F-5-144
8) Abra las 2 abrazaderas de cable [1].
9) Retire los 4 tornillos [2], y separe la cubierta del motor [3] junto con
la abrazadera.
[2] [3]
[2]
F-5-145
10) Libere el cableado de la abrazadera del cable [1], y retire los 6
tornillos [2]; luego, retire el marco del motor [3].
[2] [3]
[2]
F-5-146
Capítulo 5
[1]
[2]
[1]
[2] [1]
5-41
