1SSI
4.6 Funciones del 1SSI
4.6.4 Valor transferido del encoder y normalización
Descripción
El valor transferido del encoder contiene la posición del encoder absoluto. Dependiendo del
encoder que se utilice, se transferirán además los bits situados antes y después de la
posición del encoder.
Para que el 1SSI pueda determinar la posición del encoder, se debe especificar lo siguiente:
● Tipo de encoder
● Número de bits pospuestos
● Total de incrementos del encoder absoluto
La estandarización especifica la representación del valor del encoder en la interfaz de
respuesta.
● Con la estandarización activada se especifica que los bits irrelevantes que siguen al
● Con la estandarización desactivada, se especifica que los bits precedentes se conserven

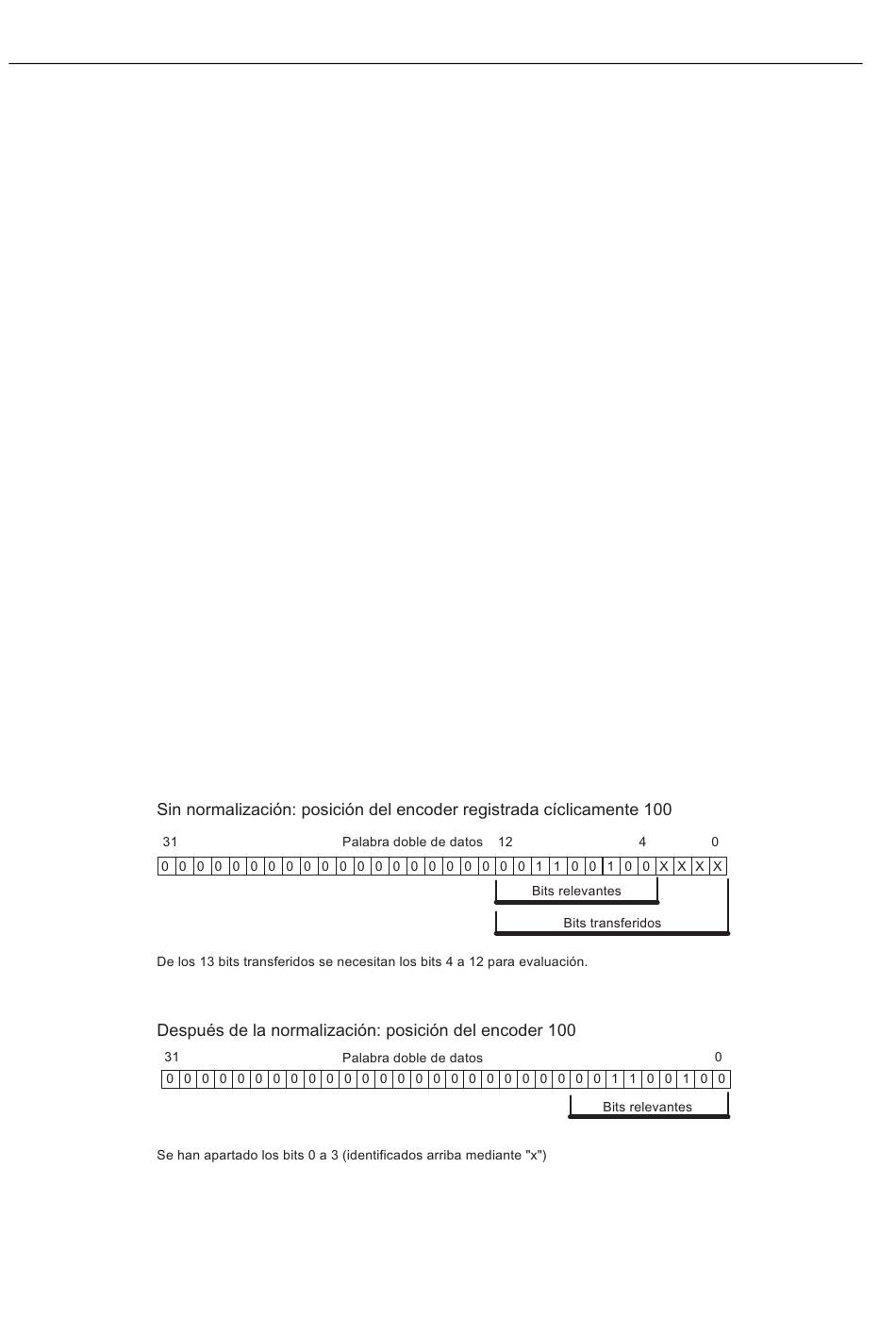

Ejemplo de estandarización
Preajustes:
Se utiliza un encoder monovuelta con 2
(resolución / 360°) con la siguiente parametrización:
● Tipo de encoder: SSI-13 Bit
● Número de bits pospuestos: 4 dígitos
● Total de incrementos del encoder absoluto: 512
260
valor del encoder sean desplazados (ver el siguiente ejemplo).
y estén disponibles para la evaluación.
(equivale a 9 bits) = 512 incrementos / vuelta
9
