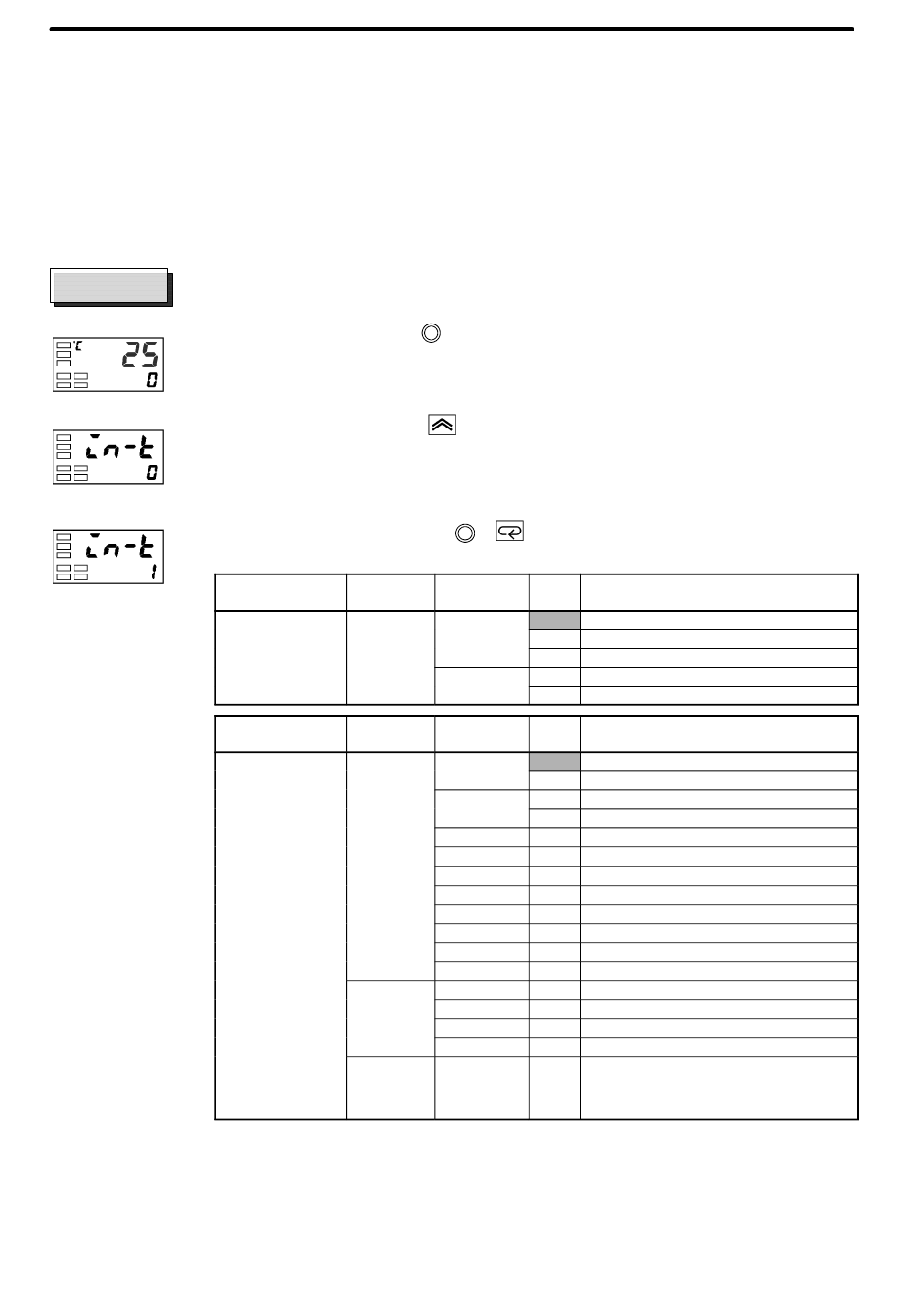

Selección de tipo de entrada
3---4 Selección de tipo de entrada

J J J J Tipo de entrada

Procedimiento
Nivel de operación
Nivel de selección inicial
Tipo de en-
trada
26
Dependiendo del tipo de entrada hay dos grupos de E5CN/E5GN: entrada ter-
mopar y entrada termorresistencia. Los modelos de entrada termopar además
de sondas termopar aceptan entrada de sensor de temperatura por infrarrojos
y entrada analógica.
Comprobar que el tipo de entrada del E5CN/GN adquirido concuerda con el sen-
sor utilizado.
Selección de entrada tipo "termopar K-20.0 a 500.0_C".
(1) Pulsar la tecla
ración" al "nivel de selección inicial".
(2) Pulsar la tecla
Para utilizar termopar K (-20.0 a 500.0_C), escribir "1" como valor seleccio-
nado.
El valor seleccionado se valida si no se pulsa ninguna tecla del panel fron-
tal durante los dos segundos siguientes al cambio del parámetro, o pul-
sando las teclas
Lista de tipos de entrada
Tipo de en-
trada
Entrada de termor- Termorresis-
resistencia de plati- i i d l i tencia de pla- i d
no no tino tino
Tipo de en-
trada
Entrada de termopar Termopar p p
Sensor de in-
f frarrojos j
ES1A ES1A
Entrada
analógica
Los rangos sombreados indican rangos por defecto.
durante 3 segundos mínimo para pasar del "nivel de ope-
para fijar el valor correspondiente al sensor deseado.
o .
Valor
Nombre
sel.
Pt100 0 -200 a 850 (_C)
l
1 -199.9 a 500.0 (_C)/ -199.9 a 900.0 (_F)
2 0.0 a 100.0 (_C) / 0.0 a 210.0 (_F)
JPt100 3 -199.9 a 500.0 (_C)/ -199.9 a 900.0 (_F)
4 0.0 a 100.0 (_C) / 0.0 a 210.0 (_F)
Valor
Nombre
sel.
K 0 -200 a 1300 (_C)
1 -20.0 a 500.0 (_C) / 0.0 a 900.0 (_F)
J 2 -100 a 850 (_C)
3 -20 a 400.0 (_C)
T 4 -200 a 400 (_C)
E 5 0 a 600 (_C)
L 6 -100 a 850 (_C)
U 7 -200 a 400 (_C)
N 8 -200 a 1300 (_C)
R 9 0 a 1700 (_C)
S 10 0 a 1700 (_C)
B 11 100 a 1800 (_C)
K10 a 70_C 12 0 a 90 (_C)
K60 a 120_C 13 0 a 120 (_C)
K115 a 165_C 14 0 a 165 (_C)
K160 a 260_C 15 0 a 260 (_C)
0 a 50mV 16 Uno de los siguientes rangos dependiendo de
los resultados de escalar:
-1999 a 9999, -199.9 a 999.9,
-19.99 a 99.99, -1.999 a 9.999
Sección 3--2
Rango de selección de temperatura de en-
trada
/ -300 a 1500 (_F)
Rango de selección de temperatura de en-
trada
/ -300 a 2300 (_F)
/ -100 a 1500 (_F)
/ 0.0 a 750.0 (_F)
/ -300 a 700 (_F)
/ 0 a 1100 (_F)
/ -100 a 1500 (_F)
/ -300 a 700 (_F)
/ -300 a 2300 (_F)
/ 0 a 3000 (_F)
/ 0 a 3000 (_F)
/ 300 a 3200 (_F)
/ 0 a 190 (_F)
/ 0 a 240 (_F)
/ 0 a 320 (_F)
/ 0 a 500 (_F)
