3: Curvas de medidas
La leyenda de los colores utilizados para los trazados del modo gráfico es la siguiente:
HF Response: rojo (Hertz)
Susceptibilidad magnética: verde (10
Conductividad: azul (Mhos/m)

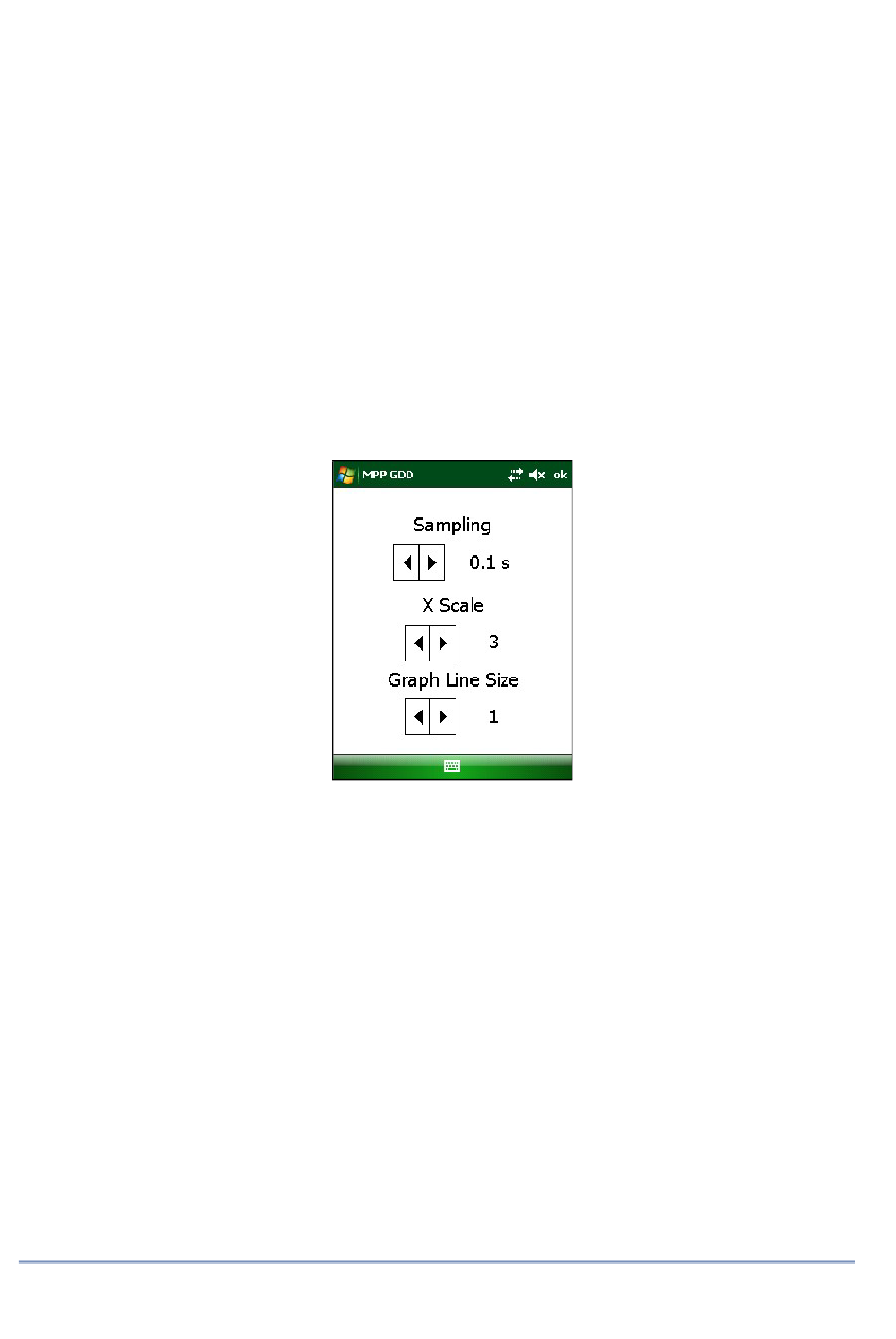

4: Botón CONFIG
Este botón permite acceder a los parámetros configurables del modo gráfico, que son la
frecuencia de muestreo y la escala del eje horizontal (x) y el ancho de las líneas de proyecto en el
gráfico.
El tipo de muestreo se puede seleccionar entre 0.1 y 5 segundos. Por ejemplo, a cada 0.1 segundo,
el valor medido por la sonda se inscribirá sobre el gráfico si ha seleccionado 0.1s.
El valor seleccionado para la escala del eje horizontal es un valor absoluto (entre 1 y 5) que
permite indicar la velocidad del gráfico o sea más lento o más rápido. Cuando más grande es el
valor elegido (5 por ejemplo), mayor será la distancia entre cada valor inscrito sobre la pantalla, lo
que dará el efecto de un gráfico que pasa más rápidamente a la pantalla.
Para una velocidad de visualización del gráfico más lenta, elegir un valor más escaso. Una
densidad de valores más grande cubrirá el mismo intervalo horizontal sobre la pantalla, lo que
dará el efecto de un gráfico que pasa más lentamente. El valor por defecto es 3. A notar que la
elección de la escala X no modifica el gráfico. Se trata simplemente de una opción de visualización.
El espesor de las líneas sobre el gráfico puede ser modificado gracias a este tercer parámetro. El
valor por defecto es 1 con un máximo de 5. Simplemente se trata de una opción de visualización.
Instrumentation GDD inc.
-3
SI)
2019-09-04
31
