ATTENTION
Utilisez uniquement des câbles de mesure de 4 mm de diamètre pour le
branchement électrique de la cellule de mesure à l'appareil de mesure
(voir références de commande, chapitre 15).
Raccordement
électrique

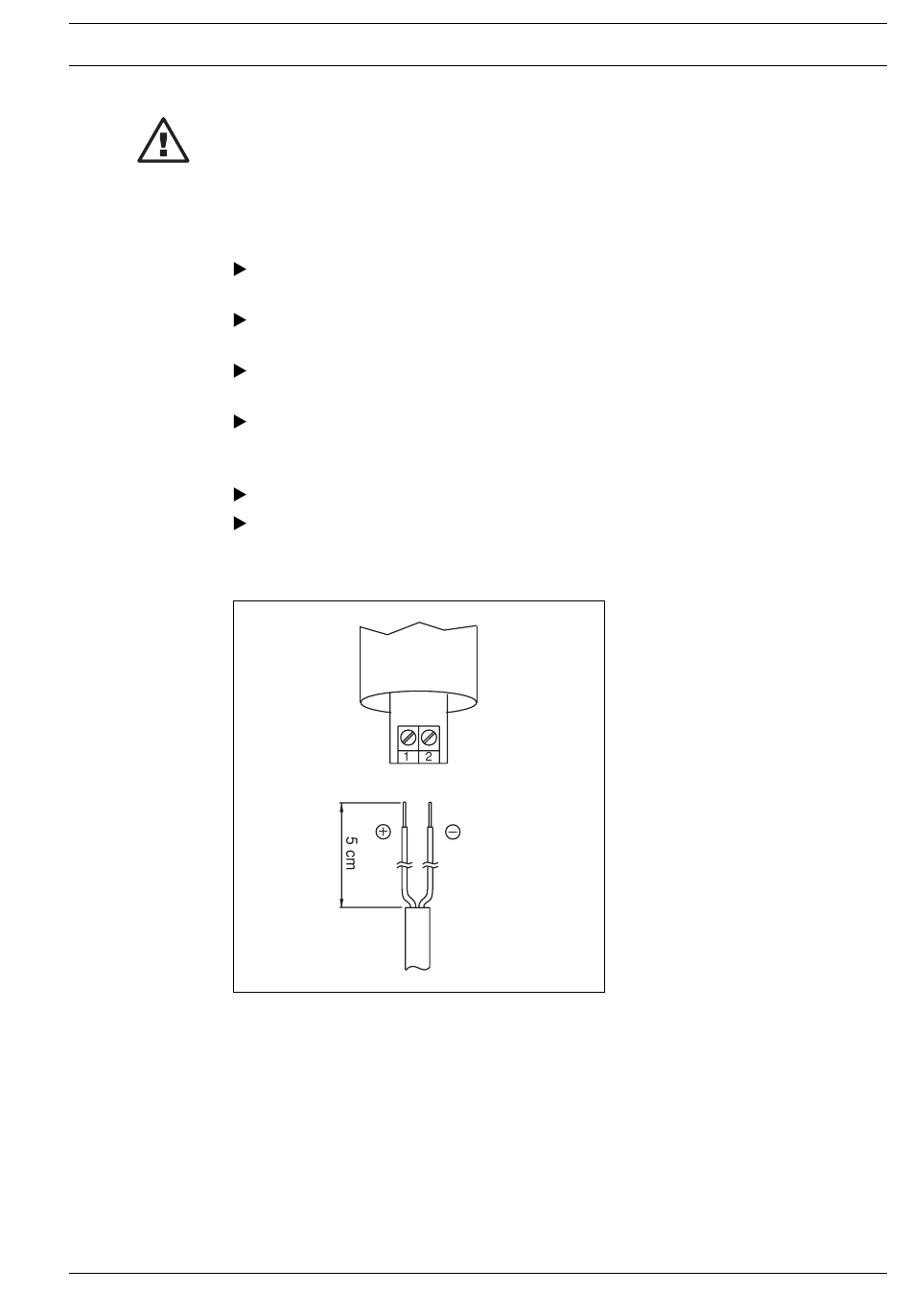

Fig. 4
Raccordement
électrique
de la cellule
de mesure
®
ProMinent
Tournez la partie supérieure de la cellule de mesure d'un quart de tour en
sens inverse horaire et retirez-la.
Enlevez environ 5 cm de l'isolation extérieure du câble de sorte que les
deux fils deviennent visibles.
Dévissez le raccord à visser M12 et faites passer le câble à 2 fils en laissant
assez de jeu des fils dans la cellule de mesure.
Dénudez les deux extrémités et connectez-les à la borne comme le montre
la fig. 4 (utilisez le tournevis fourni). 1 = pôle positif. 2 = pôle négatif (voir
fig. 4).
Bloquez le raccord visé à visser M12.
Vissez la partie supérieure de la cellule de mesure en sens horaire jusqu'en
butée.
Installation
