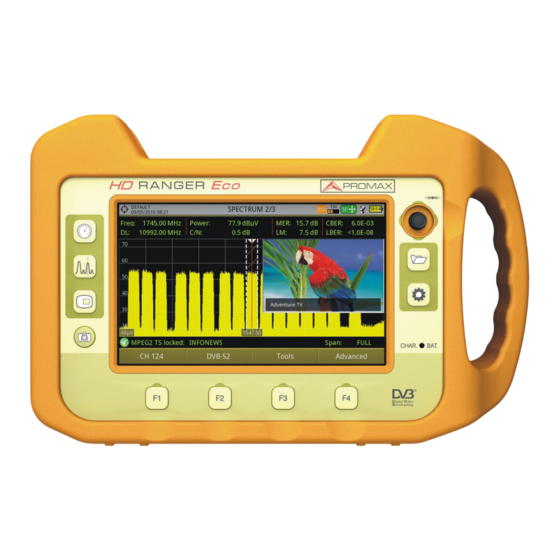

Página 1 RANGER ANALIZADOR TV Y SATÉLITE - 0 MI2132 -...
Página 2 El usuario ha de hacer clic sobre este icono para poder ver el vídeo. Todos los vídeos se encuentran en el canal de PROMAX en YouTube, canal accesible a través de la página web de PROMAX: www.promax.es...
Página 3 PRESCRIPCIONES DE SEGURIDAD La seguridad puede verse comprometida si no se aplican las instrucciones dadas en este Manual. Utilizar el equipo solamente en sistemas con el negativo de medida conectado al potencial de tierra. El alimentador DC externo AL-103 es un equipo de clase I, por razones de seguridad debe conectarse a líneas de suministro con la correspondiente toma de tierra.
Página 4 Símbolos relacionados con la seguridad: Ejemplos Descriptivos de las Categorías de Sobretensión Cat I Instalaciones de baja tensión separadas de la red. Cat II Instalaciones domésticas móviles. Cat III Instalaciones domésticas fijas. Cat IV Instalaciones industriales. La batería utilizada puede llegar a presentar, en caso de ser PRECAUCIÓN: maltratada severamente, riesgo de fuego o quemadura química.
Página 5: Tabla De Contenido
TABLA DE CONTENIDOS 1 INTRODUCCIÓN ..................1-1 1.1 Descripción .................. 1-1 2 PUESTA EN MARCHA ................2-3 2.1 Contenido del Embalaje ..............2-3 2.2 Alimentación ................2-4 2.2.1 Primera carga ................2-4 2.2.2 Carga de la batería ..............2-4 2.2.3 Tiempos de carga y descarga .............
Página 6 5 MODO TV ..................5-47 5.1 Introducción ................5-47 5.2 Funcionamiento ................5-47 5.3 Descripción de Pantallas .............. 5-48 5.3.1 MODO TV: Vistas TV ..............5-48 5.3.2 MODO TV: Vistas Radio ............5-52 5.4 Opciones Específicas del Modo TV ..........5-53 5.5 Descriptor IRG ................
Página 7 9 CONEXIÓN A DISPOSITIVOS EXTERNOS ..........9-105 9.1 Conector mini-USB ..............9-105 9.1.1 C onexión del HD RANGER Eco (host) a una memoria USB (device) ... 9-105 9.1.2 C onexión de un ordenador (host) al HD RANGER Eco (device) ..9-107 9.2 Conector RF ................
Página 8: Introducción
RANGER PROMAX lanza al mercado. Como cada nueva generación, representa una evolución respecto a la anterior, puesto que integra las últimas innovaciones tecnológicas y desarrolla aplicaciones para las nuevas demandas y necesidades que han ido apareciendo en los últimos años.
Página 9 Además de las funciones básicas de medidor de TV y analizador de espectro de banda terrestre y satélite, ofrece herramientas complementarias como los diagramas de constelaciones o los ecos. dispone de una aplicación para gestionar los datos que se RANGER generan en cada instalación.
Página 10: Puesta En Marcha
2 PUESTA EN MARCHA Contenido del Embalaje Compruebe que su embalaje contiene los siguientes elementos: Analizador RANGER Alimentador DC externo. Cable de alimentación de conexión a red para alimentador DC externo. Alimentador DC externo para encendedor de coche. Adaptadores “F” (2 u). •...
Página 11: Alimentación
Alimentación se alimenta de una batería integrada de Li-Ión de alta RANGER calidad y larga duración de 7,2 V. El equipo puede funcionar tanto con batería como conectado a la red mediante un alimentador DC. Se suministra un alimentador para el conector de alimentación eléctrica (encendedor) del coche.
Página 12: Tiempos De Carga Y Descarga
El indicador luminoso CHARGER (de color rojo) indica el estado de la batería: Encendido: Batería en carga. Apagado: Carga de batería completa. Intermitente: Batería defectuosa o sin batería. Al ponerse en funcionamiento el equipo, realiza una verificación de la tensión de la batería.
Página 13: Consejos De Uso
Consejos de uso La batería va perdiendo capacidad de almacenamiento a medida que transcurre su vida útil. Contacte con su distribuidor PROMAX cuando sea necesario sustituir la batería. Para prolongar la vida útil de la batería siga los siguientes consejos: En caso de prever un largo período de inactividad del equipo es...
Página 14: Detalle Del Equipo
Detalle del Equipo Vista frontal Figura 4. Enero 2017...
Página 15 Vista lateral Figura 5. Vista superior Figura 6. Enero 2017...
Página 16: Encendido/Apagado Del Equipo
Encendido/apagado del equipo Existen dos sistemas de encendido en función de la versión del equipo: el interruptor deslizante y el pulsador. Los dos sistemas se explican a continuación: Encendido: ► Presione el pulsador / deslice el interruptor deslizante de encendido situado en el lateral del equipo durante unos instantes (un segundo aproximadamente).
Página 17: Reset Del Equipo
Reset del equipo Cómo hacer un RESET: Mantener pulsada la tecla durante 6 segundos y soltar. Cuando hacer un RESET: El equipo está bloqueado y no responde a ninguna tecla. Mantener pulsada la tecla ON/OFF durante 10 segundos y si el equipo no se apaga entonces proceder a RESET.
Página 18: Árbol De Menús
Árbol de menús MENÚ ANALIZADOR DE ESPECTROS MENÚ TV Disponible sólo para canales digitales Disponible sólo para canales analógicos Opción disponible sólo para banda terrestre Opción disponible sólo para banda satélite 2-11 Enero 2017...
Página 19 MENÚ MEDIDAS MENÚ AJUSTES Opción disponible sólo para banda terrestre Opción disponible sólo para banda satélite Disponible sólo para canales digitales 2-12 Enero 2017...
Página 20 MENÚ GESTIÓN DE INSTALACIONES MENÚ PREFERENCIAS Figura 7. 2-13 Enero 2017...
Página 21: Navegación
Navegación El equipo se ha ideado para facilitar al instalador el trabajo de medición. Por este motivo se ha reducido el número de teclas y se han agrupado por funciones. La navegación por los menús incluye notas explicativas que aparecen al posicionar el cursor encima de una opción deshabilitada (fondo gris) durante unos instantes.
Página 22: Teclas De Acceso Directo
Utilizando la herramienta ECOS, el joystick también es multi-funcional: CH ó FR: Cambio de canal (CH) o frecuencia (FR) (en función de si se ha ► seleccionado sintonía por canal o sintonía por frecuencia). Cambio de eco. ► Según la función seleccionada, el joystick hará una u otra acción. 2.8.2 Teclas de acceso directo Teclas de Gestión...
Página 23 Teclas de función ► En la parte frontal, en el lado izquierdo hay 3 teclas de acceso a las funciones más importantes del equipo. Tecla de Medidas. Tecla de Analizador de espectros. Tecla de Modo TV. La pulsación consecutiva de cada tecla da acceso a una vista distinta dentro de la misma función.
Página 24 Medidas Figura 10. MEDIDAS COMPLETO Figura 11. MEDIDAS + TV + ESPECTRO Figura 12. MEDIDAS + PARÁMETROS 2-17 Enero 2017...
Página 25 Analizador de Espectros Figura 13. ESPECTRO + MEDIDAS Figura 14. ESPECTRO + MEDIDAS + TV Figura 15. ESPECTRO COMPLETO 2-18 Enero 2017...
Página 26 Modo TV Figura 16. TV COMPLETO Figura 17. TV + ESPECTRO + MEDIDAS Figura 18. TV + DATOS SERVICIO 2-19 Enero 2017...
Página 27: Teclas Programables
2.8.3 Teclas programables Hay cuatro teclas programables o softkeys, numeradas de La función de cada tecla puede variar dependiendo de la pantalla en la que se encuentre el medidor. La función se visualiza encima de cada tecla programable, en la parte inferior de la pantalla.
Página 28 Para borrar una letra, el cursor se ha de posicionar a la derecha de la letra a borrar y a continuación se ha de pulsar con el joystick sobre la tecla de borrado o bien pulsar (Borrar). Para introducir una mayúscula se ha de pulsar o con el joystick sobre la tecla .
Página 29: Función Stealthid
Función StealthID Descripción ► La función StealthID del es una función de identificación de RANGER la señal que realiza el equipo automáticamente sin intervención del usuario. El equipo intenta identificar el canal o la frecuencia de la señal de entrada que recibe, y de acuerdo a la banda seleccionada por el usuario, aplica los criterios de identificación de los estándares adecuados a dicha banda.
Página 30: Ajustes Y Configuración
Señales detectadas automáticamente ► TV digital terrestre de primera generación (DVB-T) TV digital terrestre de segunda generación (DVB-T2: perfil T2-Base y T2-Eco) TV digital satélite de primera generación (DVB-S) TV digital satélite de segunda generación (DVB-S2) TV digital satélite exclusivo de DirecTV (DSS) TV digital cable de primera generación (DVB-C)* TV digital cable de segunda generación (DVB-C2) TV analógica terrestre...
Página 31 A continuación una breve explicación de cada opción disponible en el menú. Banda (disponible para banda satélite y terrestre): ► Permite seleccionar entre la banda de frecuencias terrestre o la banda de frecuencias satélite. Suministro de Alimentación externa (disponible para banda terrestre y ►...
Página 32 Drenaje LNB (disponible para banda terrestre y satélite): ► La opción drenaje LNB muestra la tensión y corriente que circula hacia la unidad exterior. Si se produce cualquier problema (por ejemplo un cortocircuito), aparecerá un mensaje de error en la pantalla ('ALIMENT. CORTOCIRCUITADA'), se oirá...
Página 33: Menú De Configuración De Vídeo Y Audio
2.10.2 Menú de configuración de Vídeo y Audio Se accede al menú de Configuración Vídeo & Audio pulsando la tecla Ajustes durante un segundo. Figura 22. A continuación una breve explicación de cada opción disponible en el menú. Volumen: ► Permite aumentar o disminuir el volumen de la salida de audio del altavoz moviendo el joystick a derecha (+ volumen) o izquierda (- volumen).
Página 34 Figura 23. Para navegar entre pestañas mueva el joystick a izquierda o derecha. Para navegar entre las opciones dentro de la pestaña mueva el joystick arriba o abajo. Para salir de Preferencias pulse Salir. Para guardar los cambios realizados pulse Guardar.
Página 35 Empresa: Nombre de la empresa propietaria del equipo (editable; protegido por código PIN). Este campo aparecerá en la pantalla de inicio del equipo. Usuario: Nombre usuario equipo (editable; protegido por código PIN). Este campo aparecerá en la pantalla de inicio del equipo. Opciones de Apariencia: ►...
Página 36 Opciones de Fecha & Hora: ► Fecha: Permite editar la fecha. Pulse el joystick para entrar en modo edición. Hora: Permite editar la hora. Pulse el joystick para entrar en modo edición. Formato de fecha: Permite modificar el formato de fecha, que es el orden en el que aparecen días (DD), meses (MM) y años (YYYY o YY).
Página 37 Opciones de Utilidades: ► Adquisición de datos PSI: Si está seleccionada la opción "Capturar" durante la adquisición de datos capturará los datos de la lista de servicios de los canales. Este proceso ralentiza la adquisición de datos pero proporciona más información puede posteriormente...
Página 38 En el caso que el usuario olvide el PIN utilizado, después del tercer intento, aparecerá un código de 12 dígitos. Enviando este código de 12 dígitos al servicio de atención al cliente de PROMAX, podrá recuperar el PIN. 2-31 Enero 2017...
Página 39: Modo Medidas
3 MODO MEDIDAS Introducción El equipo dispone en la parte izquierda del panel frontal, de tres teclas de función que dan acceso directo a las tres funciones más importantes. Una de ellas es la tecla MEDIDAS que realiza medidas de la señal que recibe por el conector de entrada RF.
Página 40: Funcionamiento
Funcionamiento Conecte la señal a la entrada RF del equipo. Seleccione mediante el menú "Ajustes" la banda de frecuencias (terrestre o satélite). Acceda a la opción MEDIDAS pulsando la tecla Para visualizar la siguiente vista pulse de nuevo Descripción de pantalla Las vistas para las señales digitales son: MEDIDAS 1/3: MEDIDAS COMPLETO Figura 24.
Página 41 Menús de las teclas programables. Joystick arriba/abajo: Cambia de parámetro seleccionado. ► Joystick derecha/izquierda: Cambia de canal/frecuencia seleccionada. ► MEDIDAS 2/3: MEDIDAS + TV + ESPECTRO Figura 25. Instalación seleccionada; fecha y hora. Imagen de la señal sintonizada. Número de vista/total de vistas. Banda seleccionada;...
Página 42: Señal Genérica
MEDIDAS 3/3: MEDIDAS + PARÁMETROS Figura 26. Instalación seleccionada; fecha y hora. Número de vista/total de vistas. Banda seleccionada; Nivel de batería. Parámetros de demodulación de la señal sintonizada. Valores de medición para el tipo de señal sintonizada. Estado de la señal (buscando/enganchado/nombre del múltiple). Menús de las teclas programables.
Página 43: Modo Analizador De Espectro
4 MODO ANALIZADOR DE ESPECTRO Introducción El equipo dispone en la parte izquierda de tres teclas de función que dan acceso directo a las tres funciones más importantes. Una de ellas es la tecla ANALIZADOR DE ESPECTRO que muestra en pantalla el espectro de la señal que recibe por el conector de entrada RF.
Página 44: Descripción De Pantalla
Descripción de pantalla Las vistas disponibles son: ESPECTRO 1/3: ESPECTRO + MEDIDAS Figura 27. Instalación seleccionada; fecha y hora. Número de vista/total de vistas. Modo activo del joystick; Banda seleccionada; Nivel de batería. Valores de medición de la señal en la frecuencia/canal donde apunta el cursor.
Página 45  ESPECTRO 2/3: ESPECTRO + MEDIDAS + TV Figura 28. Instalación seleccionada; fecha y hora. Número de vista/total de vistas. Modo activo del joystick; Banda seleccionada; Nivel de batería. Valores de medición de la señal en la frecuencia/canal donde apunta el cursor.
Página 46 ESPECTRO 3/3: ESPECTRO COMPLETO Figura 29. Instalación seleccionada; fecha y hora. Número de vista/total de vistas. Modo activo del joystick; Banda seleccionada; Nivel de batería. Espectro en la banda al span seleccionado. Frecuencia central y cursor. También se muestra el ancho de la señal digital enganchada.
Página 47 Descripción en detalle de la pantalla Espectro Completo ► Figura 30. Línea de referencia horizontal Indica el nivel de señal. Eje vertical Indica el nivel de señal. Línea de referencia vertical Indica la frecuencia. SPAN Es el margen de frecuencias representado en el eje horizontal. El valor del span actual aparece en la parte inferior derecha de la pantalla.
Página 48 El equipo tiene una opción de activación del sistema de ajuste automático para el nivel de referencia, de forma que detecta cual es el nivel de referencia óptimo para cada situación. Esta opción se puede activar o desactivar mediante el menú PREFERENCIAS, pestaña Medidas. Cursor Línea vertical de color rojo que indica la situación durante la sintonización por canal o frecuencia.
Página 49: Funcionamiento Del Joystick
Funcionamiento del joystick En el modo ANALIZADOR DE ESPECTROS, el joystick puede realizar diferentes acciones dependiendo del modo en el que se encuentre. El modo activo del joystick aparece como icono en la parte superior derecha de la pantalla. Los modos disponibles son los siguientes: Sintonía por frecuencia.
Página 50: Opciones Específicas Del Modo Analizador De Espectro
Opciones Específicas del Modo Analizador de Espectro Accesible mediante la tecla de función , permite seleccionar entre varios parámetros de visualización del espectro. El menú avanzado se compone de las siguientes opciones: Promediado: Permite al usuario seleccionar el número de valores de la ►...
Página 51 Retener Mín.: Posicionamiento sobre la traza del espectro realizada con la función Retener Mínimo. Retener Max.: (Off/Cortina/Permanente). Permite al usuario visualizar la ► señal actual junto con los valores máximos medidos para cada frecuencia. La opción OFF desactiva la función. La opción Cortina visualiza los máximos en azul durante unos instantes junto con la señal actual.
Página 52: Selección O Edición De Parámetros
Selección o edición de parámetros Para la edición o selección de cualquiera de los parámetros descritos anteriormente sigan las siguientes instrucciones: Sitúese sobre la opción y pulse joystick. El campo de datos entra en modo edición, indicado por el fondo en amarillo.
Página 53: Identificación De Un Satélite
Identificación de un Satélite La función analizador de espectros facilita a los técnicos trabajar con unidades móviles SNG y comunicaciones VSAT de campo, ya que permite ajustar los sistemas de transmisión-recepción de satélite y dispone de diferentes funciones para la identificación de satélites que eliminan toda posibilidad de error. Cuando la señal está...
Página 54: Modo Tv
5 MODO TV Introducción El equipo dispone en la parte frontal izquierda de tres teclas de función que dan acceso directo a las tres funciones más importantes. Una de ellas es la tecla MODO TV que muestra en pantalla la imagen resultante de la decodificación de la señal RF que recibe.
Página 55: Descripción De Pantallas
Descripción de Pantallas 5.3.1 MODO TV: Vistas TV Las vistas de TV son: TV 1/3: TV COMPLETO Figura 35. Instalación seleccionada; fecha y hora. Número de vista/total de vistas. Banda seleccionada; Nivel de batería. Imagen del servicio sintonizado. Estado de la señal (buscando/enganchado/nombre del múltiple) y nombre del servicio seleccionado.
Página 56  TV 2/3: TV + ESPECTRO + MEDIDAS Figura 36. Instalación seleccionada; fecha y hora. Número de vista/total de vistas. Banda seleccionada; Nivel de batería. Imagen del servicio sintonizado. Espectro. Valores de medición de la señal en la frecuencia/canal donde apunta el cursor.
Página 57  TV 3/3: IMAGEN + DATOS SERVICIO Figura 37. Instalación seleccionada; fecha y hora. Imagen del servicio sintonizado. Información del vídeo sintonizado. TIPO: Tipo de codificación y velocidad de transmisión de ► vídeo. FORMATO: Resolución (horizontal x vertical), relación de aspecto y ►...
Página 58 Tipo ► aplicación: Tipo de servicio interactivo detectado tal como HbbTV, MHP y MHEG-5. La URL asociada al servicio interactivo se muestra en F4: Avanzado - URLs detectadas. LCN: Número de Canal Lógico. Es el número lógico de canal ► inicial asignado al primer canal del receptor.
Página 59: Modo Tv: Vistas Radio
5.3.2 MODO TV: Vistas Radio Las vistas de radio son: RADIO 1/2: AUDIO RADIO Figura 38. RADIO 2/2: AUDIO RADIO+ESPECTRO+MEDIDAS Figura 39. 5-52 Enero 2017...
Página 60: Opciones Específicas Del Modo Tv
Opciones Específicas del Modo TV Entrada Analógica ► Esta opción aparece sólo si el tipo de señal detectada o seleccionada es ANALÓGICA. Pulsando la tecla permite seleccionar el tipo de entrada de la señal analógica, entre entrada por antena (a través del conector RF) o externa (opción no operativa en este modelo).
Página 61 La función Descriptor IRG está disponible sólo para las señales que contienen el identificador de portadora. Para acceder a esta función: Conecte la señal a la entrada RF del equipo. Sintonice el canal que produce la interferencia. Acceda al modo TV. Pulse la tecla de menú...
Página 62: Opciones Generales De Menú
6 OPCIONES GENERALES DE MENÚ En la parte inferior de la pantalla hay cuatro menús accesibles mediante las teclas programables o de función. Muestra el canal que apunta el cursor y accede al menú de sintonía. Muestra el estándar de transmisión seleccionado y accede al menú...
Página 63 En caso de sintonía por canal, permite seleccionar un canal de la canalización activa: Sitúese sobre la opción Canal y pulse el joystick. Aparece un recuadro con todos los canales de la canalización activa y su frecuencia. Mediante el joystick desplácese por el recuadro para seleccionar un canal.
Página 64 Frecuencia Central: Esta opción sólo está disponible para el modo ► Analizador Espectro. Permite modificar frecuencia central. frecuencia central frecuencia a la cual se centra la pantalla. Para editar: Sitúese sobre la opción Frecuencia Central y pulse el joystick. La opción aparece resaltada con fondo amarillo para indicar que está en modo edición.
Página 65 Centrar frecuencia ► sintonizada Esta opción sólo está disponible para el modo Analizador de Espectro. Al seleccionar esta opción desplaza la frecuencia de sintonización (donde apunta el marcador) al centro de la pantalla. Aún cambiando de span o de modo (TV o medidas), la frecuencia se mantendrá en el centro de la pantalla.
Página 66: F2: Parámetros De La Señal
F2: Parámetros de la Señal Accesible mediante la tecla de función , permite seleccionar el estándar de transmisión y visualizar los parámetros de transmisión de la señal. El menú permite seleccionar el estándar de transmisión: Tipo de señal: Muestra el estándar seleccionado. Permite seleccionar ►...
Página 67: F3: Utilidades
En el caso de una señal Genérica aparecerá la opción para seleccionar el ancho de banda de la señal. F3: Utilidades Accesible mediante la tecla , permite acceder al menú de utilidades. Este menú puede variar en función del tipo de estándar seleccionado. Las utilidades son: Selección de Servicio: Despliega la lista de servicios disponibles en el ►...
Página 68: Utilidades
7 UTILIDADES Constelación 7.1.1 Descripción El diagrama de la constelación es una representación gráfica de los símbolos digitales recibidos en un periodo de tiempo. Existen distintos tipos de diagramas de constelación según el tipo de modulación. En el caso de un canal de transmisión ideal, sin ruido ni interferencias, todos los símbolos son reconocidos por el demodulador sin errores.
Página 69 Descripción de Pantalla ► A continuación se describe la pantalla de constelación: Figura 41. Instalación seleccionada; fecha y hora. Ventana de la Constelación. La escala de colores situada a la izquierda indica la calidad de la señal de forma cualitativa mediante una gradación de colores proporcional a la densidad de símbolos concentrados en una zona determinada.
Página 70: Opciones De Menú
7.1.3 Opciones de menú En la parte inferior de la pantalla hay cuatro menús accesibles mediante las teclas de función. Muestra el canal/frecuencia que apunta el cursor y accede al menú de sintonía y permite cambiar de canalización. Muestra el estándar de transmisión seleccionado y accede al menú...
Página 71: Ecos
Ecos 7.2.1 Descripción La función Ecos permite visualizar la respuesta en tiempo de un canal digital terrestre y por tanto permite detectar ecos que pueden aparecer debido a la recepción simultánea de la misma señal procedente de varios transmisores con distintos retardos y amplitudes.
Página 72 Descripción de Pantalla ► A continuación se describe la pantalla de Ecos: Figura 42. Instalación seleccionada; fecha y hora. Banda seleccionada; Nivel de batería. Datos de la señal principal: Frecuencia, Potencia, C/N y Cell ID (muestra el transmisor principal de la señal, si está disponible). Gráfico de Ecos.
Página 73: Opciones De Menú
7.2.3 Opciones de menú En la parte inferior de la pantalla hay cuatro menús accesibles mediante las teclas de función. Muestra el canal/frecuencia que apunta el cursor, permite cambiar de canal o frecuencia, permite cambiar de canalización y accede al menú de sintonía.
Página 74 A continuación se ha de realizar la Calibración. Para ello es necesario un generador de señal. Se recomienda la utilización de uno de los generadores de señales de PROMAX: RP-050, RP-080, RP-110 o RP-250 (según la banda de frecuencias). Conecte el generador y el equipo donde se encuentre el origen de distribución de la señal en la instalación (antena, cuadro de...
Página 75 Descripción de Pantalla ► A continuación se describe la pantalla del Test de Atenuación: Figura 43. Instalación seleccionada; fecha y hora. Banda seleccionada; Nivel de batería. Mensaje de estado en función del nivel de atenuación. Nivel de potencia de la señal. Frecuencia de la señal (MHz).
Página 76: Opciones De Menú
7.3.3 Opciones de menú En la parte inferior de la pantalla hay cuatro menús accesibles mediante las teclas de función. Salir: Sale de la utilidad. Calibración: Al pulsar esta opción se capturan los valores de potencia actuales y se asignan como valores de referencia.
Página 77: Adquisición De Datos
Adquisición de datos 7.4.1 Descripción La función de Adquisición de datos permite almacenar las mediciones de forma totalmente automática en un fichero configurable por el usuario (nombre y canalizaciones configurables). En cada adquisición se pueden almacenar medidas realizadas en diferentes puntos de la instalación seleccionada. Las medidas se realizan para todos los canales presentes en la tabla de canales activa, tanto analógicos como digitales.
Página 78 Durante la creación de la nueva adquisición de datos mediante el asistente, el usuario puede asignar un nombre. Figura 44. A continuación puede seleccionar las canalizaciones terrestre y/o satélite en la cuales desea realizar la adquisición de datos. Las canalizaciones que aparecen son las que estén disponibles para la instalación actual.
Página 79 Figura 46. En la siguiente ventana, el usuario puede seleccionar si durante la adquisición de datos desea capturar la lista de servicios (esta opción ralentiza el proceso pero proporciona más información) y si desea realizar una pausa entre canalizaciones (el proceso se para hasta que el usuario decide continuar).
Página 80 Si se trata de una nueva adquisición de datos, en primer lugar antes de iniciar el proceso de adquisición el sistema creará un nuevo punto de medida (ver siguiente apartado). Para iniciar la Adquisición de datos: ► Una vez creado un nuevo fichero de adquisición de datos o bien seleccionado uno ya existente se puede iniciar el proceso en sí...
Página 81 También es posible descargar los ficheros de Adquisición de Datos en un PC mediante la aplicación NetUpdate (disponible en la página web de PROMAX). Una vez descargados, el programa NetUpdate puede generar informes con estos ficheros. Esto no es posible con los ficheros de Adquisición de Datos exportados directamente a USB (sin...
Página 82 Descripción de la pantalla de Adquisición de datos ► A continuación se describe la pantalla de adquisición de datos: Figura 49. Instalación seleccionada; fecha y hora. Nombre de la adquisición de datos actual. Banda seleccionada; Nivel de batería. Exploración del espectro en tiempo real. Nivel/Potencia, tasa C/N, MER, tiempo previsto para identificar canal, tiempo transcurrido desde el inicio de la identificación del canal.
Página 83 Descripción de pantalla de Visor de Datos ► A continuación se describe la pantalla de visualización de datos adquiridos: Figura 50. Visor de adquisición de datos de Canalización. Figura 51 Visor de adquisición de datos de Test de Atenuación. Instalación seleccionada; fecha y hora. Nombre de la adquisición de datos actual.
Página 84: Opciones De Menú
Pestaña identificativa del punto de medida visualizado. Menús de las teclas programables. Tabla con los datos de medición del test de atenuación de cada señal piloto. Por orden de izquierda a derecha: número de señal piloto, frecuencia de señal piloto, máxima atenuación permitida, valor del nivel de referencia, valor del nivel en el punto de medida, error y estatus de la señal.
Página 85: Test & Go
7.4.4 Test & Go La función "Test & Go" dentro de la utilidad "Adquisición de datos" permite realizar una adquisición de datos rápida ya que crea un nuevo fichero de adquisición de datos, un punto de medida y se inicia de forma automática. La configuración automática del fichero de adquisición de datos que crea el equipo es la siguiente: Nombre del fichero: DL [banda actual terrestre o satélite] [número...
Página 86 Una vez seleccionada, pulse para guardar los cambios y para salir de "Preferencias". Captura ► Pulse la tecla Captura durante un segundo cuando aparezca la pantalla a capturar. Aparecerá una barra de progreso que indica el avance del proceso de la captura.
Página 87: Exploración De Canalización
Exploración de Canalización 7.6.1 Descripción Esta opción realiza una exploración de la canalización seleccionada. Detecta donde hay señales activas dentro de una canalización y en qué canales de la canalización actual se está recibiendo señal. Con esta información explora dichos canales con señal buscando emisiones e identificándolas.
Página 88 Descripción de pantalla ► Figura 53. La ventana se divide en tres campos: Espectro y Medidas Muestra el espectro desplazándose por cada uno de los canales de la canalización. En la parte inferior aparece el canal y frecuencia junto a la medida de potencia/nivel y la relación portadora/ruido.
Página 89: Opciones De Menú
7.6.3 Opciones de menú En la parte inferior están las teclas de funciones. A continuación se describen. Cancelar (durante la exploración) Esta opción sólo aparece mientras se está realizando el proceso de exploración. Permite cancelar la exploración antes de acabar el proceso.
Página 90: Test De Interferencia Lte
Test de Interferencia LTE 7.7.1 Descripción Long Term Evolution es un nuevo estándar para redes de telefonía móvil. Este estándar de comunicación móvil utiliza una banda de frecuencias cercanas a las bandas dedicadas a la televisión por lo que puede provocar interferencias. Esta utilidad necesita un filtro LTE externo que ha de colocarse en el conector de entrada de señal RF.
Página 91 Funcionamiento ► Conecte el filtro LTE externo entre la señal y la entrada RF del equipo. Sintonice el canal que puede estar afectado por una posible interferencia de señal LTE. Pulse la tecla (Utilidades). Seleccione la opción Test Interferencia LTE. Aparecerá...
Página 92 Descripción de Pantalla ► A continuación se describe la pantalla de LTE: Figura 54. Instalación seleccionada; fecha y hora. Tiempo transcurrido con filtro activo (ON). Medidas con filtro LTE activo de: MER: MER mínimo y máximo del canal de TV sintonizado (aquel en que sospechamos que puede estar afectado por una posible interferencia de señal LTE).
Página 93: Opciones De Menú
7.7.3 Opciones de menú En la parte inferior de la pantalla hay cuatro menús accesibles mediante las teclas de función. Muestra canal/frecuencia y accede al menú de sintonización. Permite seleccionar la canalización y el canal sobre el que aplicar el filtro LTE. Muestra el estándar de transmisión seleccionado y accede al menú...
Página 94: Intensidad De Campo
Intensidad de Campo 7.8.1 Descripción Esta función permite al equipo actuar como un medidor de intensidad de campo (field strength meter), midiendo en dBµV por metro. Para realizar este tipo de medición se necesita introducir los parámetros de calibración de la antena utilizada para recibir la señal.
Página 95 Figura 55. Si quiere almacenar los datos de la intensidad de campo, vaya a "Utilidades", seleccione "Adquisición de datos" y "Nuevo" para crear un nuevo fichero de adquisición de datos donde se guardarán los datos. Tenga en cuenta que la utilidad "Intensidad de campo" no demodula ninguna señal, sólo detecta la energía transmitida, por clasificará...
Página 96: Configuración
7.8.3 Configuración La opción de configuración de Intensidad de Campo permite introducir los factores de corrección de la antena y del cable que se aplicarán durante la medición de la intensidad de campo. Figura 56. Los campos a introducir son los siguientes: Antena: ►...
Página 97: Generación De La Tabla De Calibración E Importación
El usuario puede importar los datos de calibración de la antena obtenidos de los datos del fabricante. Para ello se ha creado una plantilla (disponible en la web de descargas de PROMAX) que puede rellenarse e importarse en el equipo (esta plantilla está generada en un fichero Excel; el proceso explicado a continuación solo funciona a partir de la versión Excel 2007 y superiores).
Página 98 Una vez rellenada la tabla de calibración, vaya a la opción “Guardar como -> Otros Formatos”. En la ventana que aparece, edite el nombre del fichero en “Nombre de archivo”. En el menú desplegable de “Guardar como tipo”, seleccione la opción “Datos XML”...
Página 99: Planificador De Tareas
Planificador de Tareas 7.9.1 Descripción La función Planificador de Tareas permite configurar una lista de tareas y programar cuando se inicia la tarea, el número de repeticiones y otros parámetros. El equipo puede apagarse después de configurar las tareas ya que se encenderá...
Página 100 Para añadir una nueva tarea pulse : Tareas y seleccione la opción “Añadir”. Aparecerán dos opciones: Captura y Adquisición de datos. Figura 59. La opción “Captura” ejecuta la tarea de captura de pantalla. El usuario puede seleccionar la pantalla y el tipo de captura. Las opciones de pantalla incluyen cualquier vista de los tres modos: Medidas, Espectro o TV.
Página 101 Una vez seleccionada la tarea, marque la casilla junto a esta y pulse : Temporizador para programar el momento de ejecución de la tarea (para detalles sobre el temporizador consulte el siguiente apartado). Al guardar la temporización de la tarea, en la esquina superior derecha aparecerá...
Página 102: Programación Del Temporizador
NOTA: El equipo se puede apagar tras la planificación de las tareas ya que se encenderá automáticamente cuando llegue el momento de ejecución de la tarea. No pueden ejecutarse dos tareas simultáneamente. Es recomendable que la adquisición de datos seleccionada no tenga activada la opción de pausa al cambiar de canalización, ya que en ese caso el proceso se pararía durante la ejecución de la tarea.
Página 103 Parar ► Manual: El usuario finaliza la tarea. En fecha: El usuario selecciona la fecha de fin de la tarea (día/mes/año) y (hora:minuto). Ejecutar un número de veces: La ejecución de la tarea finaliza tras el número de veces configurado. Apagado después de ejecución ►...
Página 104: Gestión De Instalaciones
8 GESTIÓN DE INSTALACIONES Descripción El Gestor de Instalaciones es un programa integrado en el equipo que permite al usuario, de forma sencilla, crear una carpeta para cada instalación, donde se almacenarán gestionarán datos dicha instalación forma independiente. Las medidas, canalizaciones, capturas de pantalla y cualquier otro dato asociado a la instalación se almacenarán en la carpeta correspondiente a su instalación.
Página 105: Gestión De Una Instalación
El menú se compone de las siguientes opciones: Cargar Carga la instalación seleccionada. Para seleccionar una instalación de la lista se ha de situar el cursor sobre la instalación y pulsar el joystick. A continuación se ha de pulsar la tecla "Cargar".
Página 106 La instalación DEFAULT es la instalación preinstalada por defecto en el equipo. Se comporta como cualquier otra instalación pueden cargarse ella canalizaciones, programas DiSEqC, etc. La instalación DEFAULT no puede borrarse ni cambiar su nombre. La ventana se divide en tres áreas bien definidas: Área de datos generales En la primera línea muestra información general de la instalación y en la segunda línea información del fichero seleccionado.
Página 107 En el caso de la visualización de una captura de pantalla, se muestra una miniatura de la pantalla tal como fue capturada. En el resto de casos, se muestran datos descriptivos del tipo de fichero. Si existe alguna opción adicional asociada al tipo de fichero, esta aparecerá...
Página 108 Los ficheros de Adquisición de Datos copiados a USB no sirven para generar informes mediante el programa NetUpdate. Para ello es necesario exportar los ficheros de Adquisición de Datos directamente mediante el programa NetUpdate (consulte el manual del programa NetUpdate para más detalles). Instalación Añadir Canalización: ►...
Página 109: Crear Nueva Instalación
Para salir de la gestión de instalaciones pulse cualquier tecla de acceso a modo MEDIDAS, ESPECTRO o TV. Crear nueva instalación En la lista de instalaciones, al seleccionar la opción Crear Nueva se ejecuta el asistente de instalación que le ayuda a crear una nueva instalación. Durante el proceso el usuario tiene la opción de modificar el nombre predeterminado asignado a la instalación o importar datos desde otra instalación.
Página 110 Archivar: ► Comprime (mediante el algoritmo ZIP) las instalaciones seleccionadas con el fin de que ocupen menos espacio. Una instalación archivada aparece en el listado de instalaciones con el icono en el lado izquierdo. Una instalación archivada puede ser cargada como cualquier otra instalación, aunque su tiempo de carga puede ser levemente superior ya que se descomprime previamente forma...
Página 111: Importación De Datos Desde Usb
Importación de datos desde USB La herramienta de importación de datos permite importar de una forma sencilla ficheros de datos desde una memoria USB al equipo. Los datos que pueden importarse son: Instalaciones. Canalizaciones. Antenas. Funcionamiento ► Copie el fichero a importar en un pendrive y conéctelo al puerto mini- USB mediante el cable suministrado.
Página 112: Conexión A Dispositivos Externos
9 CONEXIÓN A DISPOSITIVOS EXTERNOS está pensado para poder interactuar con dispositivos RANGER externos, intercambiando información a través de sus conectores de entrada y salida. Los tipos de conexión son: Conexión de entrada/salida de datos mediante conector mini-USB a memoria USB o PC. Conexión de salida de instrucciones DiSEqC, estándar SCD/EN50494 (también conocido como SatCR) y estándar SCD2/EN50607 (también conocido como JESS) mediante conector RF.
Página 113 Seleccione los ficheros del listado que se desean copiar en la memoria USB, presionando el joystick fichero por fichero o bien pulsando : Fichero y seleccionando la opción “Marcar todos”, que seleccionará todos los ficheros del listado visualizado. Una vez seleccionados los ficheros pulse : Fichero y seleccione la opción “Copiar al USB”.
Página 114: Conexión De Un Ordenador (Host) Al Hd Ranger Eco (Device)
Conecte el equipo al ordenador mediante el cable CC-041 (mini USB macho — USB macho) proporcionado con el equipo. Para más información acerca del programa NetUpdate, consulte el manual de usuario de NetUpdate disponible en la página web de PROMAX. 9-107 Enero 2017...
Página 115: Conector Rf
Conector RF 9.2.1 Comandos DiSEqC El conector RF permite el control de una antena mediante comandos DiSEqC. DiSEqC (del inglés 'Digital Satellite Equipment Control') es un protocolo de comunicación entre el receptor de satélite y los accesorios de la instalación de satélite (conmutadores, LNBs, etc.), propuesto por Eutelsat, con el fin de estandarizar la diversidad de protocolos de conmutación (13 - 18 V, 22 kHz) y satisfacer las necesidades de las instalaciones para la recepción de TV...
Página 116 Conecte el cable RF (ver figura 6) al conector RF de entrada de señal del equipo. Pulse la tecla de Espectro para acceder al modo analizador de espectros. Pulse la tecla de Ajustes y seleccione la banda satélite. Seleccione la polarización (horizontal/vertical) y la banda de satélite (alta/baja).
Página 117: Comandos Scd2/En50607 (Jess)
9.2.3 Comandos SCD2/EN50607 (JESS) Mediante la función SCD2/EN50607 (estándar internacional, también conocido como JESS) es posible controlar los dispositivos de un instalación de TV satélite que sean compatibles con este estándar, que tiene dos funcionalidades principales: por una lado la configuración de cabeceras y por otra la configuración de conectores de este estándar.
Página 118 Ahora la opción SCD2/EN50607 muestra un nuevo menú. Seleccione Configuración para acceder a los parámetros de configuración. El usuario puede seleccionar para cada banda la potencia, la frecuencia central, el beacon y el satelite. Además del número de bandas de usuario y el número de satélites disponibles mediante la tecla "Configuración".
Página 119 Una vez está configurado, el usuario mediante la tecla "Sintonía", puede seleccionar la banda de usuario. Figura 69. La frecuencia de cada banda de usuario (UB) se guarda y se recupera cada vez que se vuelve a configurar. NOTA: Si no se detecta ningún receptor SCD2, esta función entrará en un modo básico que permite enviar comandos de configuración incluso sin que haya nada conectado.
Página 120: 10 Especificaciones
10 ESPECIFICACIONES 10.1 Especificaciones Generales Entradas y Salidas ► Parámetro Valor Datos Adicionales Entrada RF Conector de Entrada F macho 75 Ω Máxima señal 130 dBμV Máxima tensión de entrada DC a 100 Hz; alimentado por el 50 V rms cargador AL-103 DC a 100 Hz;...
Página 121 EXTERNA activado Tiempo de carga 3 horas al 80% Con el equipo apagado Tensión externa 12 V DC Utilizando sólo los accesorios PROMAX suministrados Consumo 40 W Desconexión automática Programable Transcurridos los minutos seleccionados sin actuar sobre ningún mando (desactivable) Condiciones Ambientales de Funcionamiento ►...
Página 122: Modo Medidas
10.2 Modo Medidas DVB-T ► Parámetro Valor Datos Adicionales Modulación COFDM Margen de medida de de 35 dBμV a 115 dBμV 786 MHz, 8k, IG = 1/4, 64 QAM, CR= 2/3 potencia Sensibilidad (QEF): 36 dBμV Medidas Potencia, CBER, VBER, MER, C/N y Link Medida de VBER por debajo de 1E-10;...
Página 123 DVB-C ► Parámetro Valor Datos Adicionales Modulación Margen de medida de de 45 dBμV a 115 dBμV 786 MHz potencia 16 QAM sensibilidad (QEF): 37 dBμV 32 QAM sensibilidad (QEF): 40 dBμV 64 QAM sensibilidad (QEF): 43 dBμV 128 QAM sensibilidad (QEF): 46 dBμV 256 QAM sensibilidad (QEF): 49 dBμV Medidas Power, BER, MER, C/N y Link margin...
Página 124 DVB-S ► Parámetro Valor Datos Adicionales Modulación QPSK Margen de medida de de 35 dBμV a 115 dBμV 2150 MHz potencia 27500 Ksps CR= 2/3 Sensibilidad (QEF): 41 dBμV Medidas Potencia, CBER, MER, C/N y Link Margin Presentación Numérica y barra de nivel Symbol rate 1 a 45 Mbauds Factor de roll-off (α) del...
Página 125: Modo Analizador De Espectros
10.3 Modo Analizador de Espectros Señal Digital ► Parámetro Valor Datos Adicionales Parámetros Generales Filtro de resolución 100 kHz Marcadores Muestra frecuencia, nivel, diferencia de frecuencia y diferencia de nivel Nivel de referencia 65 dBμV a 135 dBμV Ajustable en pasos de 5 dB Rango del espectro Span, rango dinámico y nivel de referencia son variables por medio de...
Página 126 Señal Analógica ► Parámetro Valor Datos Adicionales Parámetros Generales Escala de Atenuación Autorrango Indicación numérica Valor absoluto de acuerdo a las unidades seleccionadas Indicación gráfica Barra analógica en pantalla Indicación acústica Tono acústico Proporcional a la fuerza de la señal Terrestre Margen de sintonía 5 a 1000 MHz...
Página 127: Modo Tv
10.4 Modo TV Vídeo ► Parámetro Valor Datos Adicionales Codecs MPEG-1 MPEG-2 MP@HL (Main profile high level) MPEG-4 AVC H.264 High Profile Level 4.1; bitrate máximo 40 Mbps Máximo tamaño de Imagen 1920x1080x60i; 1280x720x60p/50p Mínimo tamaño de Imagen 352x240x30p; 352x288x25p Bitrate 40 Mbps Relación de aspecto...
Página 128: Utilidades
10.5 Utilidades Constelación ► Parámetro Valor Datos Adicionales Tipo de Señal DVB-T, DVB-T2, DVB-C, DVB-C2, DSS, DVB-S y DVB-S2 Presentación Gráfico I-Q Ecos ► Parámetro Valor Datos Adicionales Tipo de Señal DVB-T, DVB-T2, DVB-C2 Rango de Medidas Depende del estándar, portadora e intervalo de guarda Retardo 0,1 μs a 224 μs...
Página 129: 11 Mantenimiento
11 MANTENIMIENTO 11.1 Instrucciones de envío Los instrumentos enviados a reparar o calibrar dentro o fuera del período de garantía, deberán ser remitidos con la siguiente información: Nombre de la empresa, nombre de la persona a contactar, dirección, número de teléfono, comprobante de compra (en caso de garantía) y descripción del problema encontrado o servicio requerido.
Página 130 Limpieza de la carcasa de plástico El equipo se ha de desconectar antes de limpiar la carcasa. La carcasa se ha de limpiar con una solución de jabón neutro y agua, mediante un paño suave humedecido en esta solución. Antes de volver a usar el equipo, éste ha de estar completamente seco. No usar nunca para la limpieza jabones con componentes abrasivos, disolventes clorados o hidrocarburos aromáticos.
Página 132: Anexo 1 Descripción De Señales
ANEXO 1 DESCRIPCIÓN DE SEÑALES A1.1 Señales DIGITALES Señal de TV digital TERRESTRE de PRIMERA generación A1.1.1 (estándar DVB-T/modulación COFDM) Parámetros DVB-T Ancho de banda del canal ► Es el ancho de banda de los canales. Está entre 6 MHz, 7 MHz y 8 MHz. Este parámetro afecta a la separación en frecuencia de las portadoras.
Página 133 Medidas DVB-T Potencia Potencia medida en todo el ancho de banda del canal. Relación Portadora/Ruido (Carrier/Noise) donde C es la potencia recibida de la señal portadora modulada y N es la potencia de ruido recibida. Para medirla correctamente se debe sintonizar el canal en su frecuencia central.
Página 134 Señal de TV digital TERRESTRE de SEGUNDA generación A1.1.2 (estándar DVB-T2/modulación COFDM) La versión del demodulador DVB-T2 permite trabajar con los perfiles Base (versión estándar) y Eco (versión para dispositivos móviles). Parámetros DVB-T2 Ancho de banda del canal ► Es el ancho de banda de los canales. Está entre 6 MHz, 7 MHz y 8 MHz. Este parámetro afecta a la separación en frecuencia de las portadoras.
Página 135 Medidas DVB-T2 Potencia Potencia medida en todo el ancho de banda del canal. Relación Portadora/Ruido (Carrier/Noise) donde C es la potencia recibida de la señal portadora modulada y N es la potencia de ruido recibida. Para medirla correctamente se debe sintonizar el canal en su frecuencia central.
Página 136 Señal de TV digital SATÉLITE de PRIMERA generación A1.1.3 (estándar DVB-S/modulación QPSK) Parámetros DVB-S Ancho de banda del canal ► Muestra el ancho de banda del canal desde 1,3 MHz hasta 60,75 MHz. Inversión Espectral ► Detecta si se ha realizado una inversión espectral a la señal de entrada. Velocidad de Símbolo ►...
Página 137 Medidas DVB-S Potencia Potencia medida en todo el ancho de banda del canal. Relación Portadora/Ruido (Carrier/Noise) donde C es la potencia recibida de la señal portadora modulada y N es la potencia de ruido recibida. Para medirla correctamente se debe sintonizar el canal en su frecuencia central.
Página 138 Señal de TV digital SATÉLITE de SEGUNDA generación A1.1.4 (estándar DVB-S2/modulación QPSK/8PSK) Parámetros DVB-S2 Ancho de banda del canal ► Muestra el ancho de banda del canal desde 1,3 MHz hasta 60,75 MHz. Inversión Espectral ► Detecta si se ha realizado una inversión espectral a la señal de entrada. Velocidad de Símbolo ►...
Página 139 Relación de error de la modulación. El MER representa la relación entre la potencia media de la señal DVB y la potencia media de ruido presente en la constelación de las señales. Junto al MER aparece la medida del Link Margin (LM). El LM es el equivalente al margen de ruido e indica la distancia al QEF (definido generalmente como un paquete perdido por hora).
Página 140 Señal de TV digital por CABLE de PRIMERA generación A1.1.5 (estándar DVB-C/modulación QAM) Parámetros DVB-C Ancho de banda del canal ► Es el ancho de banda de los canales. Hasta 9,2 MHz. Inversión Espectral ► Detecta si se ha realizado una inversión espectral a la señal de entrada. Velocidad de Símbolo ►...
Página 141 Medidas DVB-C Potencia Potencia medida en todo el ancho de banda del canal. Relación Portadora/Ruido (Carrier/Noise) donde C es la potencia recibida de la señal portadora modulada y N es la potencia de ruido recibida. Para medirla correctamente se debe sintonizar el canal en su frecuencia central.
Página 142 Señal de TV digital por CABLE de SEGUNDA generación A1.1.6 (estándar DVB-C2/modulación COFDM) Parámetros DVB-C2 Ancho de banda del canal ► Es el ancho de banda de los canales entre 6 MHz, 7 MHz y 8 MHz. Inversión Espectral ► Detecta si se ha realizado una inversión espectral a la señal de entrada.
Página 143 Medidas DVB-C2 Potencia Potencia medida en todo el ancho de banda del canal. Relación Portadora/Ruido (Carrier/Noise) donde C es la potencia recibida de la señal portadora modulada y N es la potencia de ruido recibida. Para medirla correctamente se debe sintonizar el canal en su frecuencia central.
Página 144 A1.2 Señales ANALÓGICAS Banda Terrestre A1.2.1 TV Analógica En el modo de medida de señales analógicas en banda terrestre, las medidas disponibles son: NIVEL ► Indicación de nivel de la portadora de vídeo sintonizada. ► Relación entre la potencia de la señal modulada y la potencia de ruido equivalente para el mismo ancho de banda (según estándar de TV).
Página 145 Banda Satélite A1.2.2 TV analógica En el modo de medida de señales analógicas en banda satélite, las medidas disponibles son: Nivel ► Medida de nivel de la portadora sintonizada. ► Relación entre la potencia de la señal modulada y la potencia de ruido equivalente para el mismo ancho de banda (según estándar de TV).
Página 146: Anexo 2 Como Instalar Una Antena Parabólica
ANEXO 2 COMO INSTALAR UNA ANTENA PARABÓLICA INSTALACIÓN ANTENA PARABÓLICA USANDO A2.1 RANGER Un poco de historia A2.1.1 Hagamos un breve repaso histórico. El primer satélite artificial "Sputnik I" se lanzó el 4 de octubre de 1957 por la Unión Soviética. Tenía el tamaño de un balón de baloncesto con un peso inferior a 100 kgrs pero significó...
Página 147 La antena utilizada para recibir el test de transmisión del “Telstar I” era un enorme cono en el interior de una cúpula protectora de la antena de 48 metros de alto. En sólo cuatro décadas hemos llegado a tener satélites geoestacionarios DBS de alta potencia equipados con gran número de transpondedores digitales y ya comienza a ser preocupante la chatarra espacial de miles de satélites en órbita, la Junioría más allá...
Página 148 El reflector es pasivo y simplemente refleja las señales del satélite deforma que el haz es dirigido hacia el punto de ensamblado del LNB. Figura A2.4. El LNB es un dispositivo activo fruto de la gran evolución en la fabricación de circuitos RF e incluye amplificadores, osciladores y convertidores de frecuencia integrados en pequeños bloques de bajo coste.
Página 149 En otras palabras, por nuestro LNB se obtendrá una salida para controlar diferentes conjuntos de transpondedores de satélites dependiendo de la tensión de alimentación que se utilice. Figura A2.5. Fotografía de una LNB (Convertidor de Bloque de Bajo Ruido) Apuntamiento de antenas A2.1.3 Existen varias técnicas para encontrar el punto en el cielo en el que podemos localizar al satélite que deseamos.
Página 150 Figura A2.6. Con esta información podemos calcular la elevación y azimut del plato de antena para comenzar a apuntarla. Hay varias fórmulas para hacerlo, pero en algunos sitios web encontrará información muy útil para hacerlo. También existen aplicaciones gratuitas para móvil, como Dish Aligner, que calcula la elevación y el azimut según su posición actual determinada por el GPS del móvil.
Página 151 Figura A2.7. Reconociendo al satélite apuntado A2.1.4 Y el entra en acción. Nuestra antena está orientada más o RANGER menos hacia donde pensamos está “nuestro” satélite. conectado a la salida del LNB podemos seleccionar el margen RANGER del satélite, el span de 200 MHz y configurar la tensión de alimentación a uno de los posibles valores.
Página 152 Sintonice cualquiera de esos canales digitales en el modo de frecuencia utilizando el joystick y los marcadores que aparecen en la pantalla. ¡El RANGER le indicará el satélite y/o la posición orbital en la que se encuentra en pocos segundos! Si no tenemos suerte y no se trata del satélite que queremos entonces solo tenemos que mover ligeramente el plato de antena para capturar la señal del siguiente satélite y repetir de nuevo el procedimiento.
Página 153 Opción 2: Modo de canal ► Podemos seleccionar el modo de canal y una tabla de canalizaciones de satélite de la lista. El dispone de varias de ellas RANGER preconfiguradas pero es posible modificarlas mediante la aplicación de software. Una vez hemos seleccionado la tabla deseada, en este caso la ASTRA 19E, podemos empezar a consultar los canales.
Página 154 Información del audio sintonizado. TIPO: Tipo codificación audio velocidad ► transmisión. FORMATO: ► mato de audio del servicio. Cuantificación lineal, frecuencia de muestreo, tipo de reproducción. IDIOMA: Idioma de emisión. ► PID: Identificador del programa de audio. ► En todo momento es posible visualizar la LISTA DE SERVICIOS, pulsando la tecla y consultar todos los programas y servicios disponibles en el canal sintonizado.
Página 155: Anexo 3 Comandos Diseqc
ANEXO 3 COMANDOS DiSEqC A3.1 Introducción a DiSEqC El DiSEqC (Digital Satellite Equipment Control) es un protocolo abierto creado por Eutelsat en 1997 como estándar de comunicación entre los receptores de tv por satélite y los periféricos externos. Las comunicaciones DiSEqC están basadas en los comandos de control que viajan junto con la tensión de alimentación, a través del cable coaxial que lleva la señal de TV.
Página 156 Alimentación Banda Polarización(lineal/circular) 13 V Baja Vertical/Derecha 18 V Baja Horizontal/Izquierda 13 V + 22 kHz Alta Vertical/Derecha 18 V + 22 kHz Alta Horizontal/Izquierda Nota: Las LNB aceptan un rango de valores muy amplio para estas tensiones, normalmente 10 - 14,5 V (para los 13 V) y 15,5 – 20 V (para los 18 V). Dentro del , la elección de la banda y la polarización se puede RANGER...
Página 157 A3.4 En instalaciones individuales El conmutador Tono-burst (2 entradas – 1 salida) A3.4.1 Figura A3. 1. Es el conmutador DiSEqC más simple. Este utiliza los comandos « SAT A/B » y permite conmutar entre dos LNB Universales diferentes: Comando Entrada seleccionada SAT A Satélite 1 SAT B...
Página 158 La LNB Monobloc A3.4.2 Figure A3. 2. Un LNB Monobloc es un módulo formado por 2 LNB Universales enlazadas por un conmutador Tone-burst (2 entradas – 1 salida). Luego puede ser tratado exactamente de la misma manera. Existen igualmente versiones TWIN (2 salidas independientes), QUAD (4 salidas independientes) y OCTO (8 salidas independientes).
Página 159 Como se puede observar en el esquema adjunto, se trata de conmutadores « OPTION » y « POSITION » en cascada. Para conmutarlo, hace falta enviar un comando OPTION, después un comando POSITION, habiendo así un total de 4 posibilidades. Nota: Normalmente fabricantes aseguran...
Página 160 La señal es distribuida en la red con la ayuda de multiswitchs multi toma. El número de entradas y de salidas es variable. El número de entradas depende del número de satélites (LNB).Normalmente un multiswitch incluye también una entrada para la señal de TV terrestre. El número de salidas depende del número de terminales (receptores) que pueden ser conectados al multiswitch.
Página 161 En el menú DiSEqC , elegir la banda y la polarización RANGER deseadas y enviar el comando SAT A, como se indica en la tabla siguiente: Band Polarization Command Horizontal SAT A Vertical SAT A High Horizontal SAT A High Vertical SAT A Muy importante: Cada vez que se quiere cambiar de banda o de polarización,...
Página 162 Como en el caso precedente, si para un cierto satélite se desea cambiar de banda o polarización, no es suficiente con cambiar el parámetro correspondiente, sino que además es necesario enviar el comando SAT A/B correspondiente para provocar la conmutación (incluso si no se cambia de satélite). Banda Polarización Comando...
Página 163 Banda Polarización Comando Satélite Baja Horizontal OPT/POS A-A Satélite-1 Baja Vertical OPT/POS A-A Satélite -1 Alta Horizontal OPT/POS A-A Satélite -1 Alta Vertical OPT/POS A-A Satélite -1 Baja Horizontal OPT/POS A-B Satélite -2 Baja Vertical OPT/POS A-B Satélite -2 Alta Horizontal OPT/POS A-B Satélite -2...
Página 164 A3.6 Comandos y programas DiSEqC en el RANGER omandos ► C La opción Comandos permite ejecutar los comandos de la lista que se muestra en la tabla siguiente: COMANDOS SAT AB-A SAT AB-B CONMUTADOR OPCIÓN AB-A CONMUTADOR OPCIÓN AB-B DESACTIVAR LÍMITES LÍMITE ESTE LÍMITE OESTE DRIVE ROTOR...
Página 165 Programas ► Existen ocho programas predefinidos que realizan funciones básicas de control de un conmutador universal de dos o cuatro entradas. Además dispone de programas más completos que permiten controlar instalaciones con 8 o 16 antenas de satélite utilizando dispositivos SPAUN o conmutadores Commited/Uncommited.
Página 166: Anexo 4 Comandos De Control Remoto
ANEXO 4 COMANDOS DE CONTROL REMOTO A4.1 Introducción El diseño del está basado en un microprocesador, lo que RANGER permite el intercambio de datos entre el equipo y un control remoto (normalmente un PC) vía USB. De esta forma se pueden obtener datos de los trabajos que procesa el equipo y también controlarlo de forma remota.
Página 167 A4.3 Modo de Operación acepta comandos remotos en cualquier instante en el que RANGER el instrumento esté en marcha. De esta manera no es necesario poner el instrumento en un modo especial de control remoto sino que este modo se activa de manera inmediata cuando detecta un comando completo durante un tiempo necesario.
Página 168 Los comandos se deben enviar siempre en letras mayúsculas y no se pueden editar en línea. Cuando un carácter es recibido y almacenado en el buffer de la ya no puede ser rectificado ni editado. RANGER Los comandos de control remoto están divididos en dos grupos: órdenes e interrogaciones.
Página 169 A4.5 Tabla de Comandos Remotos Nombre Descripción BATTERY Proporciona información sobre el estado actual de la batería. CAPTURE Proporciona un fichero con los datos de la pantalla actual en formato xml/png. CAPTURE READ Lee el fichero de la captura de pantalla actual. DISEQC Proporciona una lista de programas diseqc disponibles y puede enviar uno de ellos.
Página 170 Nombre BATTERY Descripción Proporciona información sobre el estado actual de la batería. Pregunta *?BATTERY parameter Respuesta *BATTERY parameter_resp parameter parameter_resp Descripción parameter_resp <empty LEVEL, Proporciona un conjunto de > PERCENT, TIME, información sobre el estado SMART actual batería (ver BATTERY, siguientes parámetros para CHARGER su explicación).
Página 171 Nombre CAPTURE READ Descripción Lee un fichero con la captura de la pantalla actual. Pregunta *?CAPTURE BLOCK=bbbb <CR> Respuesta *CAPTURE SIZE= size bbbb Descripción bbbb bbbb es el número de bytes enviados en cada bloque de datos. Los datos del fichero se envían en bloques, cada bloque se confirma con un ACK.
Página 172 Nombre DISEQC Descripción Obtiene la lista disponible de programas diseqc y envía uno específico. Pregunta *?DISEQC PROGRAMS<CR> Respuesta *DISEQC PROGRAMS= PROGRAMS=nn program_name Respuesta Descripción lnb_resp PROGRAMS=nn nn es el número de programas disponibles. program_name nombre descriptivo programas disponible. Configuración: *DISEQC PROGRAM=program_name program_name Descripción program_name POS_AB_A...
Página 173 Nombre INSTALLATION Descripción Proporciona información de las instalaciones. Pregunta *?INSTALLATION install Respuesta *INSTALLATION install_resp install install_resp Descripción install_resp <vacío> NUMBER=nn Número (nn) de instalaciones. CURRENT NAME=name Nombre (name) instalación actual. TER-CH=nn Número (nn) de canalizaciones terrestres instalación actual. SAT-CH=nn Número (nn) de canalizaciones satélite en la instalación actual.
Página 174 Nombre INSTALLATION CURRENT Descripción Proporciona información de la instalación actual. Pregunta *?INSTALLATION CURRENT current=nn Respuesta *INSTALLATION NAME=current_resp current Descripción nn (valor Descripción current_resp decimal) <vacío> <vacío> Datos disponibles de la instalación actual. TER-CH Índice canalización ter. Nombre canalización terrestre con índice “nn”. SAT-CH Índice canalización sat.
Página 175 Nombre INSTALLATION CURRENT REMOVE Descripción Elimina los ficheros del mismo tipo de la instalación actual Configuración *INSTALLATION CURRENT REMOVE tag=name Descripción tag SPECTRUM Fichero de capturas de espectro. TER-CH Fichero de canaliz. terrestre. SAT-CH Fichero de canaliz. satélite. DISEQC_PROGRAM Fichero de programas DISEQC. Fichero de printscreens.
Página 176 Nombre INSTALLATION FILE Descripción Lectura de un fichero “xml” de la instalación actual y envío a un PC. Pregunta *?INSTALLATION CURRENT tag=name BLOCK=bbbb Respuesta *INSTALLATION SIZE=size Descripción tag SPECTRUM Lectura de capturas de espectro en instalación actual. TER-CH Lectura de canalizaciones terrestre en instalación actual.
Página 177 Nombre INSTALLATION PC FILE Descripción Envía una fichero desde un PC a la instalación actual. Configuración *INSTALLATION CURRENT tag=name SIZE=size BLOCK=bbbb Descripción tag SPECTRUM Fichero de capturas de espectro a la instalación actual. TER-CH Fichero de canaliz. terrestre a la instalación actual.
Página 178 Nombre INSTALLATION PC ZIP Descripción Envía una fichero desde un PC al equipo en formato ZIP con todos los ficheros de la instalación. Configuración *INSTALLATION ZIP NAME=name SIZE=size BLOCK=bbbb name Descripción name abcd Nombre (“abcd”) de la instalación. size Descripción size Tamaño en bytes (nnn en decimal) del fichero al ser enviado.
Página 179 Nombre Descripción Proporciona/configura la salida del LNB. Pregunta *?LNB lnb Respuesta *LNB lnb = lnb_resp Descripción lnb_resp OUTPUT Salida actual seleccionada. ENABLE LNB habilitada (ON) o no (OFF). VOLTAGE Última medida tensión de salida del LNB. CURRENT Última medida corriente de salida del LNB. AVAILABLE Salidas disponibles en la configuración actual.
Página 180 Nombre MEASURE Descripción Proporciona el valor de las medidas. Pregunta *?MEASURE measure Respuesta *MEASURE measure=measure_resp units measure Descripción measure_resp Todas las medidas activas. <vacío> Potencia de un canal digital. POWER Nivel de un canal analógico. LEVEL C/N del canal medido (dB). Relación de portadoras Vídeo/Audio.
Página 181 Nombre MODE Descripción Proporciona/Configura el modo de funcionamiento del equipo. Pregunta *?MODE Respuesta *MODE mode_resp mode_resp Descripción mode_resp Modo TV. TV+SP+MEASURE Modo TV con espectro y medidas. TV+PARAMETERS Modo TV con parámetros del TS. Modo espectro. SP+MEASURE Modo espectro con medidas. SP+MEASURE+TV Modo espectro con medidas y TV.
Página 182 Nombre Descripción Proporciona/configura servicios. Pregunta *?PSI Respuesta *PSI STATUS=status_resp NUMBER=number_resp ONID=onid NID=nid TSID0tsid NETWORK=name status_resp Descripción status_resp ACQUIRED Servicios de canal adquiridos. IN_PROGRESS Adquiriendo servicios del canal (en progreso). FAIL Fallo en adquisición. STOPPED Adquisición parada. number_resp Description number_resp Número de servicios. Services Descripción service information information...
Página 183 Pregunta *?PSI SERVICE=CURRENT AUDIO Respuesta *PSI NUMBER=nn AUDIO=aa PID=pid BITRATE=bitrate TYPE=type FORMAT=format LANGUAGE=language respuesta Descripción respuesta Número de audio. Índice de audio. Número PID. bitrate Bitrate en kbps. type Tipo de audio (MPEG-1, DD, DD+...). format Formato de audio (Stereo/Mono...). language Idioma de audio.
Página 184 Nombre Descripción Configura/proporciona la fecha y hora actual Pregunta *?RTC rtc Respuesta *RTC rtc=rtc_resp rtc_resp Descripción rtc_resp DATE=date TIME=time Muestra fecha, día y formato FORMAT=format de fecha actual. TIME hh:mm:ss Horas:minutos:segundos. DD/MM/YYYY día/mes/año. DATE DD/MM/YY día/mes/dos últimas cifras del año. mes/día/año.
Página 185 Nombre SIGNAL Descripción Proporciona/configura varias características de la señal Pregunta *?SIGNAL signal Respuesta *SIGNAL signal=signal_resp signal Descripción signal_resp TYPE Estándar de la señal. Tasa de bits actual. BANDWIDTH Ancho de banda de la señal. Symbol rate de la señal. Inversión espectral activa (ON)
Página 186 Nombre SPECTRUM Descripción Configura el span y/o el nivel de referencia del espectro Configuración *SPECTRUM spectrum=spectrum_config spectrum spectrum_config Descripción spectrum_config nn.n Valor numérico del nivel de referencia en unidades de la banda actual. SPAN nnnF nnn=Valor numérico del span. Orden magnitud span.
Página 187 Nombre TUNE Descripción Proporciona la frecuencia actual/configura una frecuencia Pregunta *?TUNE Respuesta *TUNE BAND=band_resp FREQ=freq_resp band_resp Descripción band_resp Banda terrestre Banda satélite freq_resp Descripción freq_resp nnnK nnn=Valor numérico de frecuencia; K= (kHz) Configuración *TUNE BAND= band_conf FREQ= freq_conf band_conf Descripción band_conf Banda terrestre Banda satélite freq_conf...
Página 188 Nombre TUNE PLAN Descripción Configura la canalización. Configuración *TUNE PLAN= plan_conf plan_conf Descripción plan_conf Código alfanumérico que identifica la canalización. Nombre Descripción Proporciona la versión de software instalado Pregunta *?VER Respuesta *VER ver_resp ver_resp Descripción ver_resp x.yy.zzz Código númerico que identifica la versión. Nombre VIDEO Descripción...
Página 189: Anexo 5 Dividendo Digital (Lte)
ANEXO 5 DIVIDENDO DIGITAL (LTE) Introducción LTE (Long Term Evolution) es un estándar para conexión de datos móviles, denominado comúnmente 4G, que tiene asignado hasta un total de 44 bandas de frecuencia. Estas bandas están distribuidas en el espectro radioeléctrico, entre las frecuencias de 698 MHz y 3600 MHz.
Página 190 LTE. Detección y corrección de interferencias LTE Afortunadamente, todos los medidores de campo PROMAX de la gama HD RANGER disponen de herramientas para detectar y corregir las posibles interferencias provocadas por las señales LTE/4G de telefonía móvil.
Página 191 Figura A5.2 Esquema de la banda terrestre ocupada por las frecuencias LTE. Utilizaremos el modo Analizador de espectro combinado con la opción Retener Máximo y Marcador. Vamos a explicarlo paso a paso. En primer lugar sintonizamos el canal 60 en la frecuencia 786 MHz. Es el último canal actualmente disponible para TDT (o el canal de frecuencia más alta en la banda de UHF, en nuestro caso).
Página 192 En el modo Analizador de espectro, desplegamos el menú de opciones Avanzado seleccionamos opción Retener máximo modo Permanente. tener cuenta señal varía continuamente su potencia, en función del tráfico de datos instantáneo. Con esta opción, visualizaremos en pantalla, además de las señales en tiempo real, sus valores máximos.
Página 193 Figura A5.5 Marcador activado y posicionado en uno de los canales LTE, en la frecuencia 793,5 MHz. En caso de observar anomalías sobre la señal de TDT, el procedimiento a seguir seria la conexión de un filtro LTE en el camino de la señal RF de TV, para determinar si la presencia de señales LTE es la causa de nuestras interferencias.
Página 194: Contenido Multimedia
A continuación se presenta el listado de todos los vínculos a vídeos multimedia contenidos en el manual: TÍTULO VÍNCULO En proceso de actualización Introducción al HD RANGER Eco Navegación por los menús http://youtu.be/48klYEAR_ZU Cambio de banda satélite/terrestre http://youtu.be/PBNogaiATQ0 Introducción manual de frecuencias http://youtu.be/YcYcOjHapsQ...
Página 195 PROMAX ELECTRONICA, S. L. Francesc Moragas, 71-75 08907 L’HOSPITALET DE LLOBREGAT (Barcelona) SPAIN Tel. : 93 184 77 00 * Tel. Intl. : (+34) 93 184 77 02 Fax : 93 338 11 26 * Fax Intl. : (+34) 93 338 11 26 http://www.promax.es...

Promax HD RANGER Eco Manual De Instrucciones

Enlaces rápidos

Manuales relacionados para Promax HD RANGER Eco

Resumen de contenidos para Promax HD RANGER Eco

Tabla de contenido
