ÓPTIMO
Maschinen - ALEMANIA
3.6.1 Alineación de la máquina
ADVERTENCIA!
El riesgo de vuelco de la máquina de perforación radial.
Sólo deshacer la sujeción hidráulicamente si la máquina está anclado firmemente a la base. Sólo eliminar el transporte
apoya si la máquina está anclado firmemente a la base.
apoya si la máquina está anclado firmemente a la base.
"Transportar dispositivos de bloqueo"en la página 32
•
Alinear la máquina de perforación radial en el voladizo o en el pie de la máquina por medio de un nivel de burbuja de la máquina.
La desviación pendiente de todos los niveles no debe exceder de 1 / 1.000 mm. La mayor precisión el voladizo se ha alineado
con una posible inclinación con los tornillos de ajuste a la base de la máquina, menor es el voladizo puede girar por sí mismo
alrededor de la UMN COL-, cuando se libera la sujeción.
•
Utilice el paquete incluye el ajuste de las cuñas con taladro de paso en las posiciones
el paquete incluye el ajuste de las cuñas sin taladro de paso en las posiciones
•
Alinear la máquina con los tornillos de ajuste.
3.6.2 Fijación
ADVERTENCIA!
Con el fin de proporcionar la estabilidad necesaria de la máquina de perforación radial conectar la máquina con su pie a la
subestructura.
Utilice las cuatro varillas roscadas suministrados. Las varillas roscadas deben ser doblados en su extremo en 90 grados, rojo caliente, para
obtener la seguridad de anclaje requerida en la base. Recomendamos que utilice 4 unidades. pernos de anclaje DIN 529 M20 x 400, de
modo que las varillas roscadas adjuntos no tienen que estar preparados.
•
Fijar los pies de la máquina de perforación radial a la subestructura con los orificios pasantes proporcionados.
1
3

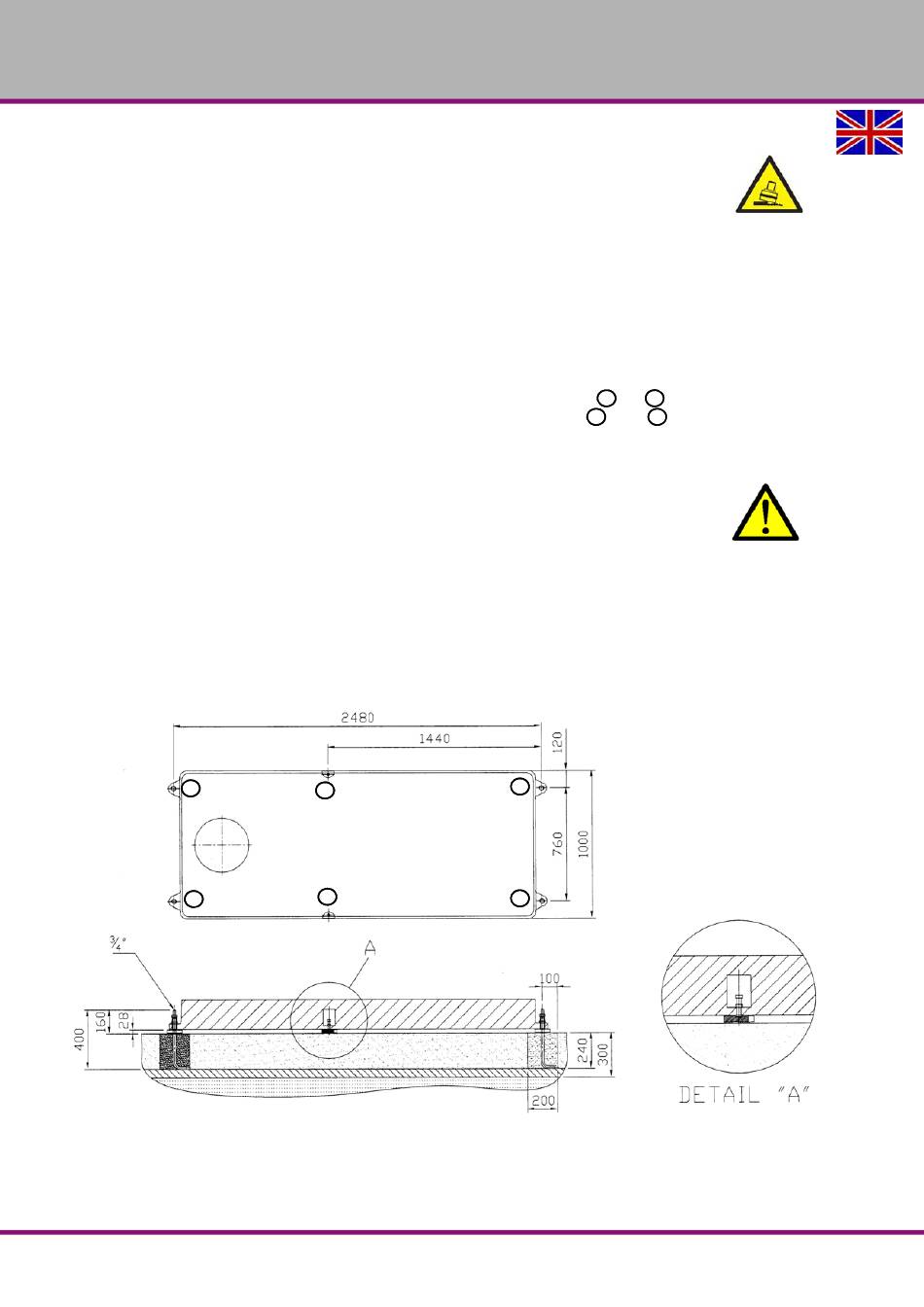

Img.3-3:
Los puntos de fijación a pie de máquina
DE
RD6
Seite 30
•
•
5
6
Manual de instrucciones original
a
. Utilizar
1
4
y
.
6
5
2
4
Version 1.0 13/03/2017
Montaje
