Referencia

Ejemplos de ficheros binarios

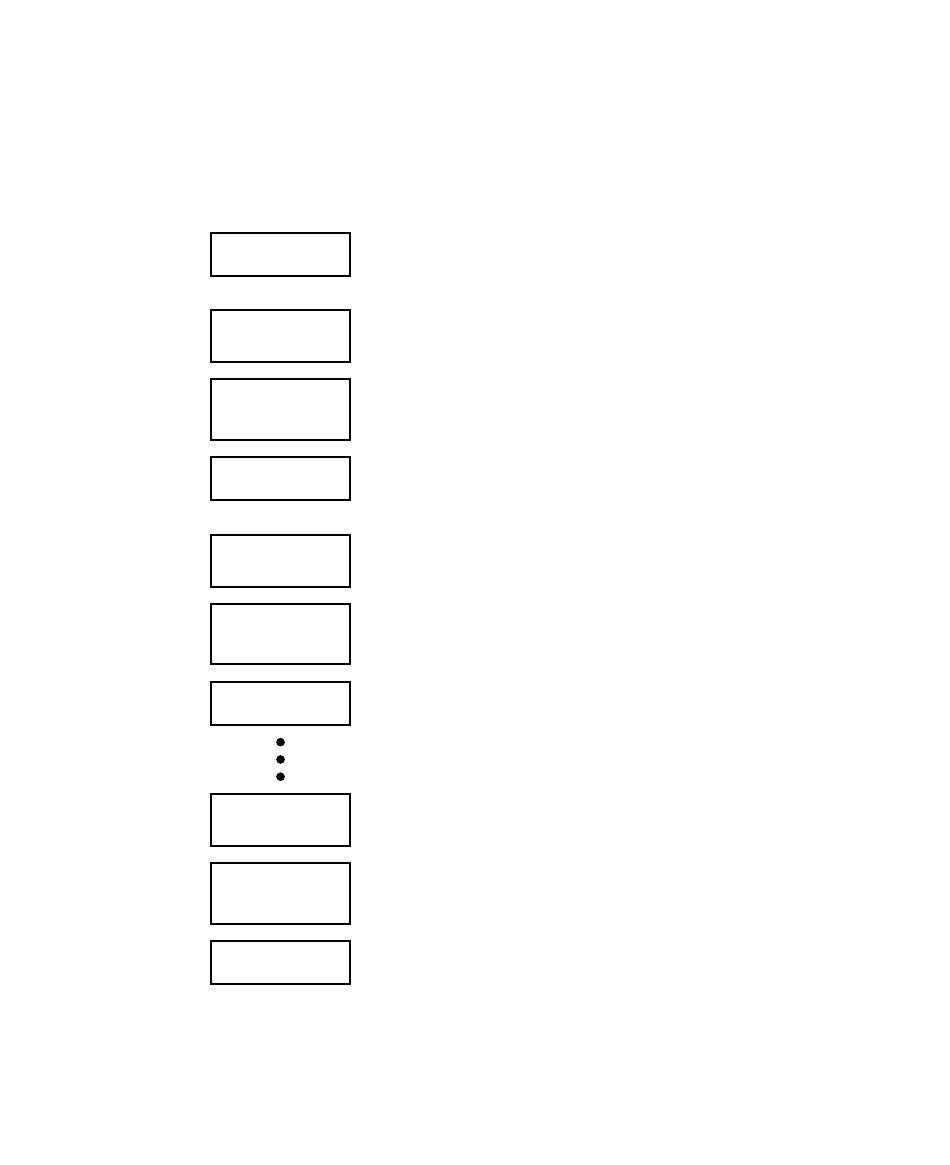

Una adquisición En la imagen siguiente se muestra un fichero binario de una adquisición con varios
Varios canales canales analógicos.
analógicos
302
File Header
Number of Waveforms = N
12 bytes
Waveform Header 1
Number of Waveform Buffers = 1
140 bytes
Waveform Data
Buffer Type = 1 (floating point)
Header 1
Bytes per Point = 4
12 bytes
Voltage Data 1
buffer size
Waveform Header 2
Number of Waveform Buffers = 1
140 bytes
Waveform Data
Buffer Type = 1 (floating point)
Header 2
Bytes per Point = 4
12 bytes
Voltage Data 2
buffer size
Waveform Header N
Number of Waveform Buffers = 1
140 bytes
Waveform Data
Buffer Type = 1 (floating point)
Header N
Bytes per Point = 4
12 bytes
Voltage Data N
buffer size
