Consideraciones sobre la escala y la compensación
N O TA
Si no cambia manualmente la configuración de escala o compensación de FFT, cuando gire la
perilla de escala horizontal, las configuraciones de fragmento y centro cambian
automáticamente para que se pueda ver óptimamente todo el espectro.
Si fija manualmente la escala o la compensación, al girar la perilla de escala horizontal no se
cambian las configuraciones de frecuencia de centro o fragmento, lo que le permite ver mejor
los detalles alrededor de una frecuencia específica.
Al presionar la tecla programable de FFT Configuración automática se reescala
automáticamente la forma de onda y el fragmento y el centro siguen automáticamente la
configuración de escala horizontal.
Osciloscopios Keysight InfiniiVision 2000 serie X Guía del usuario
•

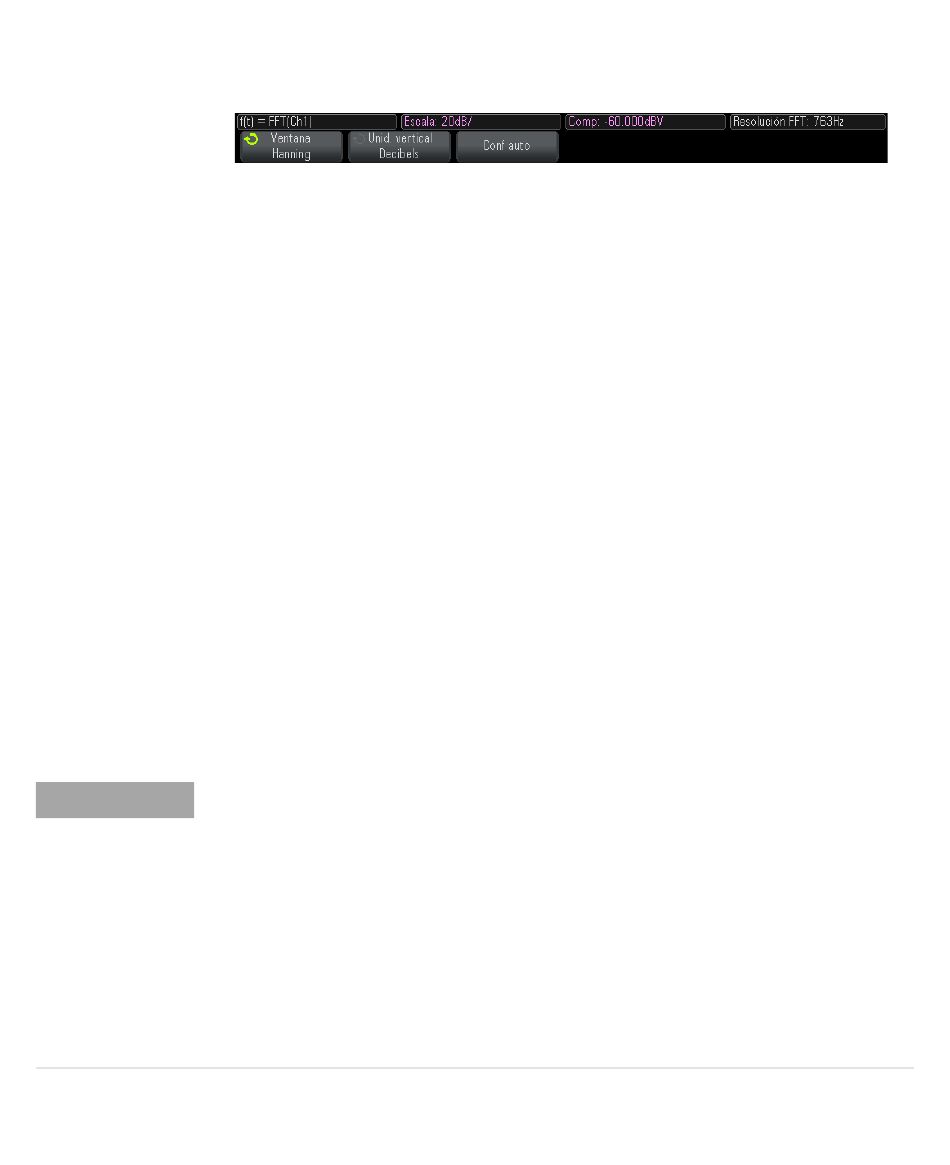

Ventana Selecciona una ventana para aplicar en su señal de entrada FFT:
•
Hanning ventana para realizar mediciones precisas de frecuencia o para
resolver dos frecuencias muy cercanas.
•
Superior plano Ventana para realizar mediciones de amplitud precisas en
picos de frecuencia.
•
Rectangular Buena resolución de frecuencias y precisión de amplitud, pero
sólo úsela donde no vaya a haber efectos de fuga. Utilícela en formas de
onda de ventana automática, tales como ruido pseudoaleatorio,
impulsos, ráfagas de seno y sinusoides descendentes.
•
Blackman Harris La ventana reduce la resolución de tiempo en
comparación con una ventana rectangular, pero mejora la capacidad de
detectar impulsos más pequeños debido a lóbulos secundarios más
bajos.
•
Unidades verticales — le permite seleccionar decibelios o V RMS como las
unidades de la escala vertical FFT.
•
Configuración automática establece el Fragmento y el Centro de frecuencia en
valores que permitan presentar todo el espectro disponible. La frecuencia
máxima disponible es la mitad de la tasa de muestra FFT, que es una función
de la configuración del tiempo por división. La resolución de FFT es el
cociente de la tasa de muestreo y la cantidad de puntos FFT (f
resolución FFT actual se presenta sobre las teclas programables.
Formas de onda matemáticas
/N). La
S
4
77
