Controles e indicadores
La siguiente figura muestra la máxima corriente posible para cada circuito de salida del panel prin-
cipal y la corriente total disponible del FACP.
Aplicación especial
Energía sin
restablecimiento o de
restablecimiento
Aplicación especial
Energía de
restablecimiento o sin
restablecimiento
NAC #1
NAC #3
NAC #2
NAC #4
Salida de
sincronización
remota
Para obtener más información, consultar la sección de cálculos para la batería.
1.3 Controles e indicadores
Pantalla LCD
El FACP utiliza una pantalla LCD con ángulo de
visión elevada de 80 caracteres (4 líneas con 20
caracteres). La pantalla cuenta con retroilumina-
ción LED de larga duración que permanece ilu-
minada. Si se pierde energía CA y el sistema no
está en modo alarma, la retroiluminación LED se
apagará para conservar las baterías.
Indicadores LED
Los indicadores de luces LED deben anunciar las siguientes condiciones:
•
Energía CA (verde)
•
Alarma contra incendios (rojo)
•
Supervisión (amarillo)
•
Problema (amarillo)
•
Mantenimiento (amarillo)
•
Señales silenciadas de alarmas (amarillo)
•
Desactivado (amarillo)
Manual MS-9200UDLS/E/C — P/N 52750:F 6/17/2010
1.0 amp máx.
por circuito
1.0 amp máx.
por circuito
2.5 amps máx.
por circuito
2.5 amps máx.
por circuito
2.5 amps máx.
por circuito
2.5 amps
max
0.35 amp
max

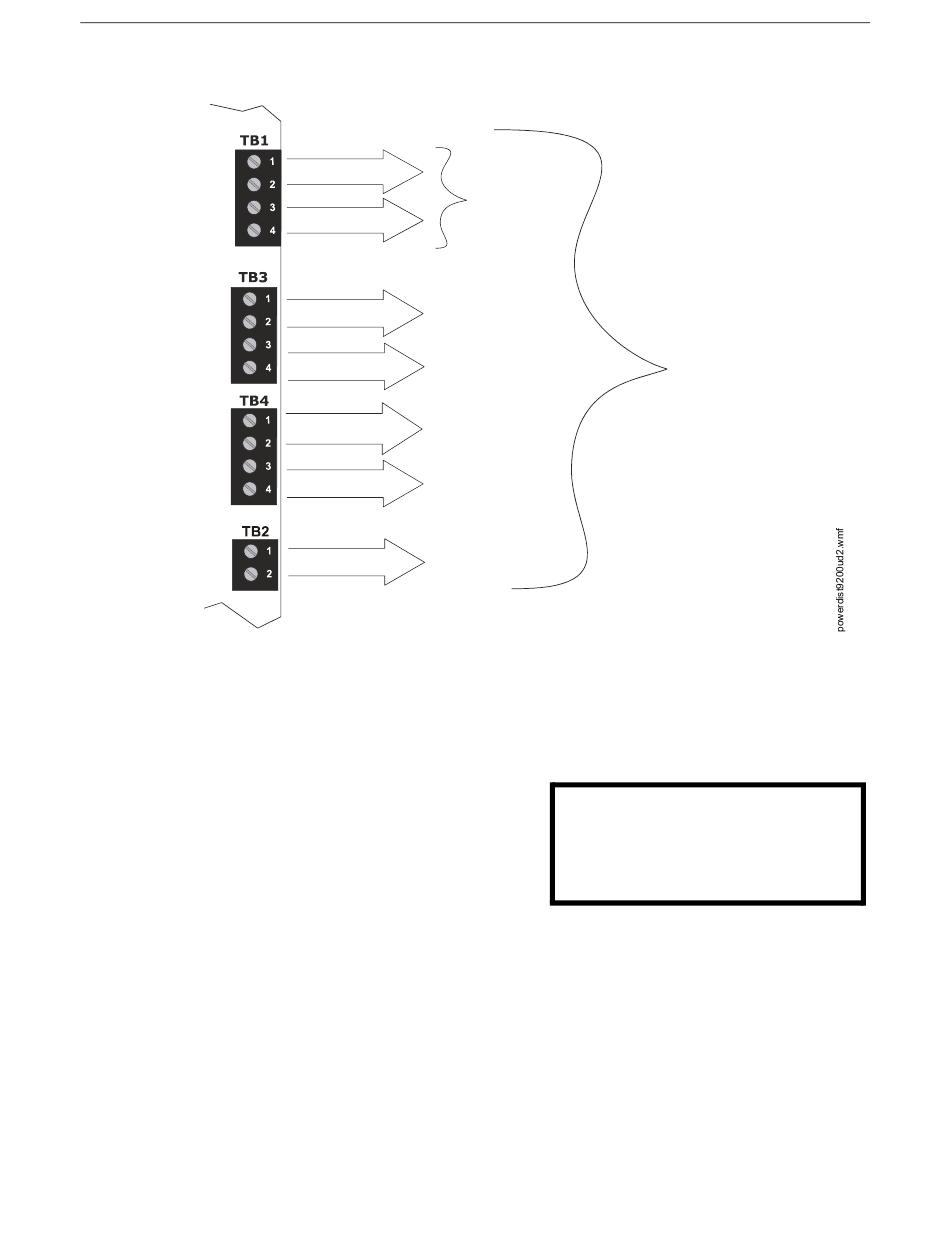

Figura 1.1 Disponibilidad de corriente
Standby
2.0 amps
max
por panel
6,0 amps con transformador
XRM-24B(E) secundario
opcional.
3,0 amps máx. únicamente
con el transformador
estándar instalado.
HONEYWELL
LIFE SAFETY
SYSTEM ALL NORMAL
10:00A 012102
Descripción del producto
Alarma
6.0 amps
max
por panel
