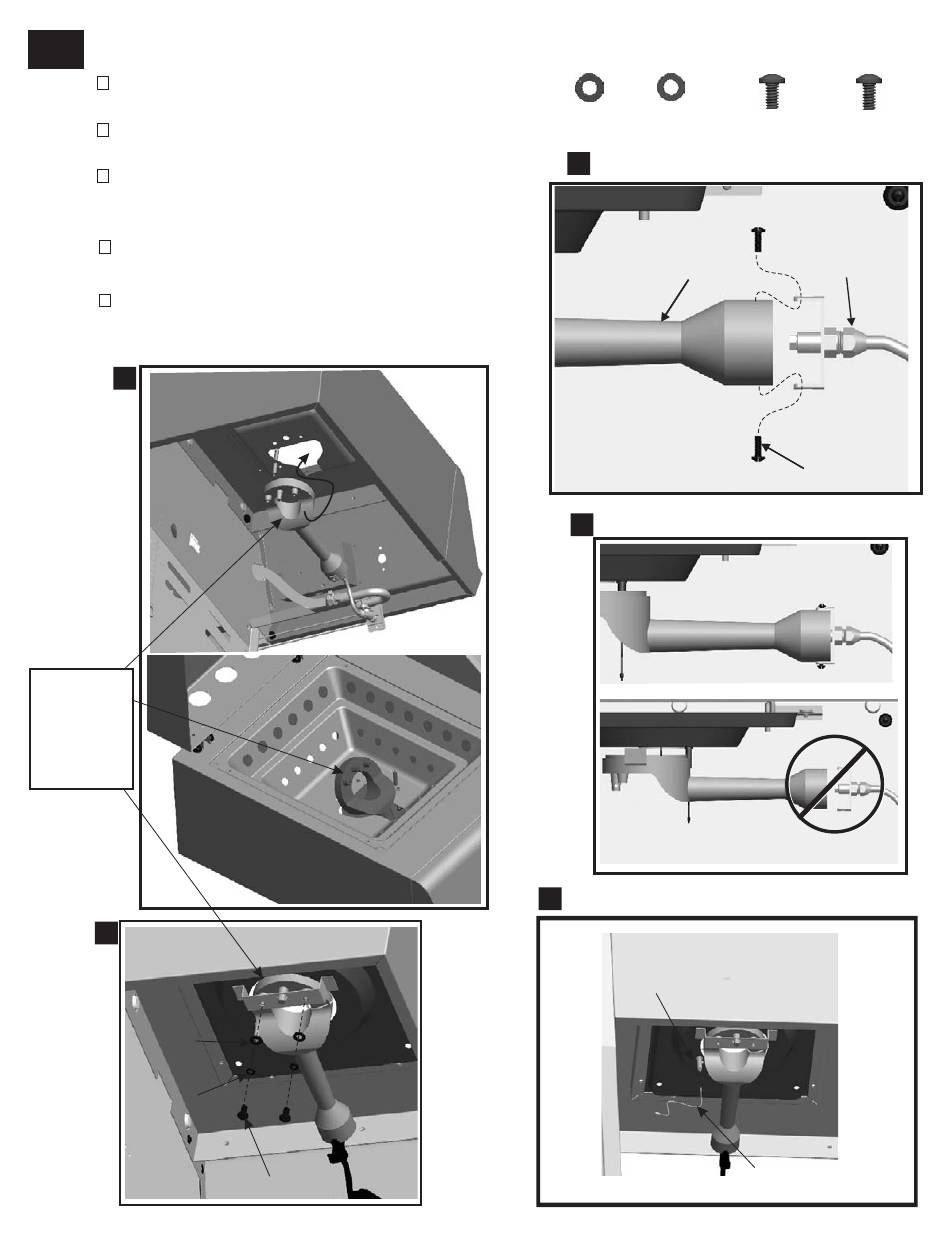

Instalación de la unidad del quemador lateral
4
Introduzca la válvula del quemador lateral en el mismo y fíjela al soporte
con dos tornillo No. 5-40 x 1/5", como se ilustra en A.
Verifique que el tubo del quemador quede correctamente alineado con la
válvula del quemador lateral, debajo de la repisa del lado izquierdo, como
se ilustra en B.
Introduzca la parte delantera del quemador lateral en la abertura de la
repisa izquierda, como se ilustra en C. El vástago central de la parte
inferior del quemador encaja en el orificio central del recipiente del
quemador ubicado en la repisa.
Fije el quemador en la bandeja con dos tornillos No. 10-24 x 3/8",
arandela de silicon de 5 mm y arandelas de presión No. 10, como se
ilustra en D
.
Fije el cable del módulo del encendedor del quemador lateral en la punta
del electrodo, debajo de la repisa del lado izquierdo, como se ilustra en E.
C
Esta superficie a
su vez más de
180 ° e insertar
en cut-out luego
regresar cuando
la localización
en el soporte.
D
Arandela de
silicona de 5 mm
Arandela de
presión No. 10
Tornillo No. 10-24 x 3/8"
Arandela de
Arandela de
presión No. 10
silicon de 5 mm
A
Tubo del quemador
del quemador lateral
Alineación correcta
B
Alineación correcta
Alineación incorrecta
E
Electrodo
Tornillo
Tornillo
No. 10-24 x 3/8"
No. 5-40 x 1/5"
Válvula del
quemador lateral
Quemador lateral
Válvula
Tornillo No. 5-40 x 1/5"
Cable del módulo del encendedor
463250308 19
