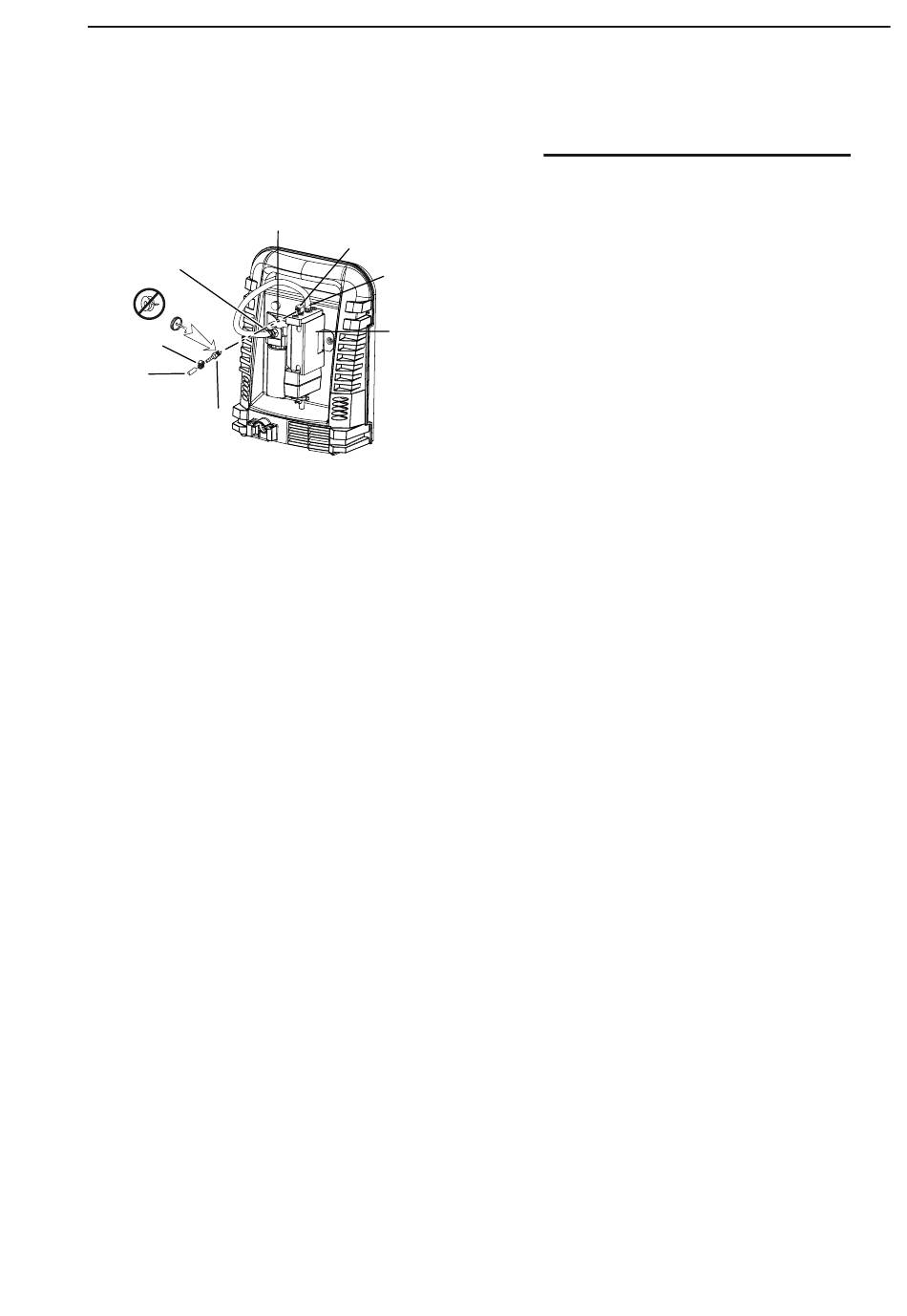

Thermal Dynamics CUTMASTER A80 Manual De Utilización página 27

2. Conecte la manguera de salida del filtro de
dos etapas al orificio de entrada del conjunto
regulador/filtro.
3. Utilice conectores (suministrados por el cliente)
para conectar la tubería de aire al filtro. Como
ejemplo, se muestra un conector con rosca NPT
de 1/4" con espiga para manguera de 1/4".
Entrada del
regulador
Manguera de
suministro de gas
Acoplamiento de 1/4
NPT a 1/4" (6 mm)
Instalación de un filtro de dos etapas (opcional)
Utilización de cilindros de aire de alta
presión
1. Consulte las especificaciones del fabricante
para informarse acerca de los procedimientos
de instalación y mantenimiento de los regula-
dores de alta presión.
2. Examine las válvulas del cilindro para verificar
que estén limpias de aceite, grasa o cualquier
material extraño. Abra por unos instantes la
válvula de cada cilindro para eliminar la suc-
iedad que pudiese haber.
3. El cilindro debe estar equipado con un regu-
lador ajustable de alta presión que admita
presiones de salida de hasta 100 psi (6,9 bar)
Manual 0-5119S
Conjunto de
filtro/regulador
Orificio de entrada del
filtro de dos etapas (IN)
Orificio de salida
(OUT)
Conjunto de filtro
de aire de dos
etapas
Art # A-07945_AC
CUTMASTER A80, A120
como máximo y caudales de al menos 300
pies3/hora (141,5 Lpm).
4. Conecte la manguera de suministro al cil-
indro.
La presión en el regulador de alta presión del
cilindro debe ajustarse en 100 psi (6,9 bar).
El diámetro interno de la manguera de sumi-
nistro debe ser de al menos 1/4 de pulgada (6
mm).
Para lograr un sello apropiado, aplique sellador
para roscas a la rosca del conector de acuerdo a
las instrucciones del fabricante. No utilice cinta
de teflón como sellador de roscas pues podrían
desprenderse pequeñas partículas de cinta que
podrían tapar los pequeños conductos de aire
de la antorcha.
