1. Desmonte el broche óhmico (si está instalado)
y, a continuación, desenrosque y retire el con-
junto de la copa de protección del cabezal de
la antorcha. Limpie o reemplace la copa si está
dañada.
2. Tire del electrodo para extraerlo del cabezal de
la antorcha.
Cabezal de la antorcha
Electrodo
Cuerpo de la copa
de protección
Casquillo de
protección
Piezas de la antorcha para automatización
3. Para instalar un electrodo de repuesto, empúje-
lo hacia el interior del cabezal de la antorcha
hasta que escuche un clic.
4. Instale en el cabezal de la antorcha el cartucho
de arranque y la punta deseados para el trabajo
a realizar.
5. Ajuste a mano el conjunto de la copa de pro-
tección hasta que asiente en el cabezal de la
antorcha. Si percibe resistencia al instalar la
copa, revise las roscas antes de continuar.
6. Si utiliza un broche óhmico, asegúrelo a la copa
de protección.

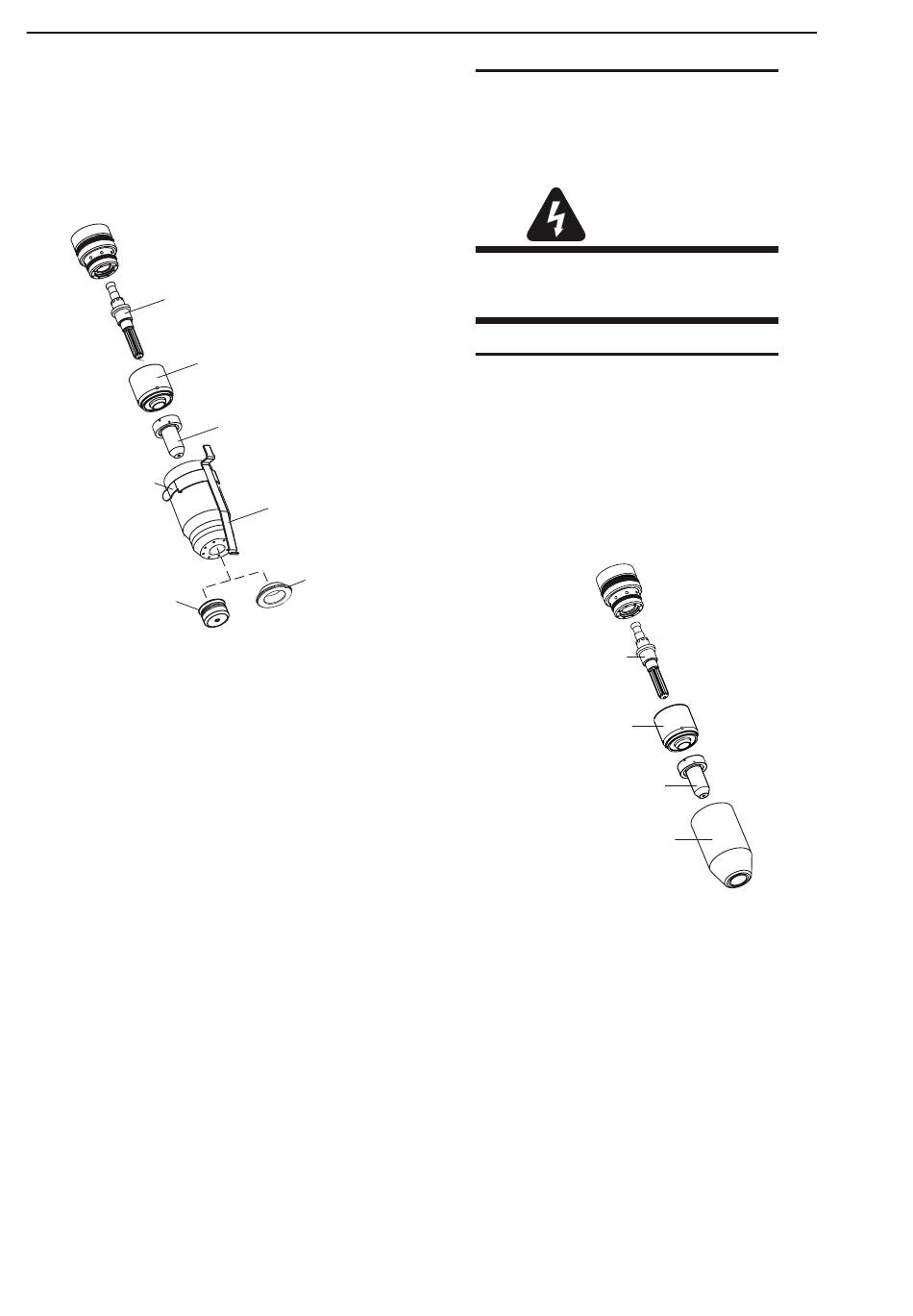

4T.02 Selección de las piezas de
las antorchas mecanizadas y
manuales
Las piezas de la antorcha a utilizar dependen del tipo de
trabajo a realizar.
Tipo de trabajo:
Corte por arrastre, corte separado de la pieza
o ranurado.
Piezas de la antorcha:
Copa de protección, punta de corte, electrodo
y cartucho de arranque.
FUNCIONAMIENTO
Art # A-04173
Cartucho de arranque
Punta
Broche óhmico
(si está instalado)
Deflector
Si necesita información adicional sobre las
piezas de la antorcha, consulte las secciones
4T.08 y subsiguientes.
Si necesita cambiar las piezas de la antorcha para ejecutar
un trabajo distinto, haga lo siguiente:
ADVERTENCIA
Antes de armar o desarmar las piezas de la
antorcha o los conjuntos de antorcha y cables,
desconecte la fuente de alimentación.
La copa de protección mantiene la punta y
el cartucho de arranque en sus posiciones
respectivas. Sostenga la antorcha con la copa
de protección hacia arriba para evitar que estas
piezas se caigan al desmontar la copa.
1. Desenrosque y retire la copa de protección del
cabezal de la antorcha.
2. Tire del electrodo para extraerlo del cabezal de
la antorcha.
Cabezal de
la antorcha
Electrodo
Cartucho de arranque
Copa de protección
A-03510_AB_spa
Piezas de la antorcha (se muestran el casquillo de
protección para corte por arrastre y el cuerpo de
la copa de protección)
3. Para instalar un electrodo de repuesto, empúje-
lo hacia el interior del cabezal de la antorcha
hasta que escuche un clic.
4. Instale en el cabezal de la antorcha el cartucho
de arranque y la punta deseados para el trabajo
a realizar.
5. Ajuste a mano el conjunto de la copa de pro-
tección hasta que asiente en el cabezal de la
antorcha. Si percibe resistencia al instalar la
copa, revise las roscas antes de continuar.
4T-2
NOTA
NOTA
Punta
Manual 0-5119S
