3.2.- CONNEXION À L'ALIMENTATION EN EAU
IMPORTANT : Cet appareil doit être installé en suivant les règles applicables,
qu'elles soient fédérales, nationales ou locales.
La machine compte sur une entrée de fourniture d'eau de 3/8". Cette entrée comprend un robinet d'arrêt pour ouvrir
ou fermer le fl ux d'eau (en option). Les fl exibles sont inclus. Pour une installation correcte, il faudra connecter le
robinet d'alimentation en eau du réseau et l'entrée mentionnée précédemment avec l'un de ces fl exibles ou un
similaire.
3.3.- CONNEXION AU RÉSEAU ÉLECTRIQUE
IMPORTANT : Le branchement de cet appareil est fi xe sur le réseau électrique.
La machine est équipée de résistances et autres éléments électriques de 110 V, 220 V et 240 V en fonction de la
version. Un interrupteur doit être installé, de calibre adapté, entre l'installation fi xe et la machine. La consommation
électrique maximum est indiquée sur la plaque signalétique.
Le câble de terre doit être connecté à une prise de terre adéquate.
IMPORTANT : Les machines ne peuvent être connectées qu'en 110 V, 220 V et
240 V en fonction de la machine.

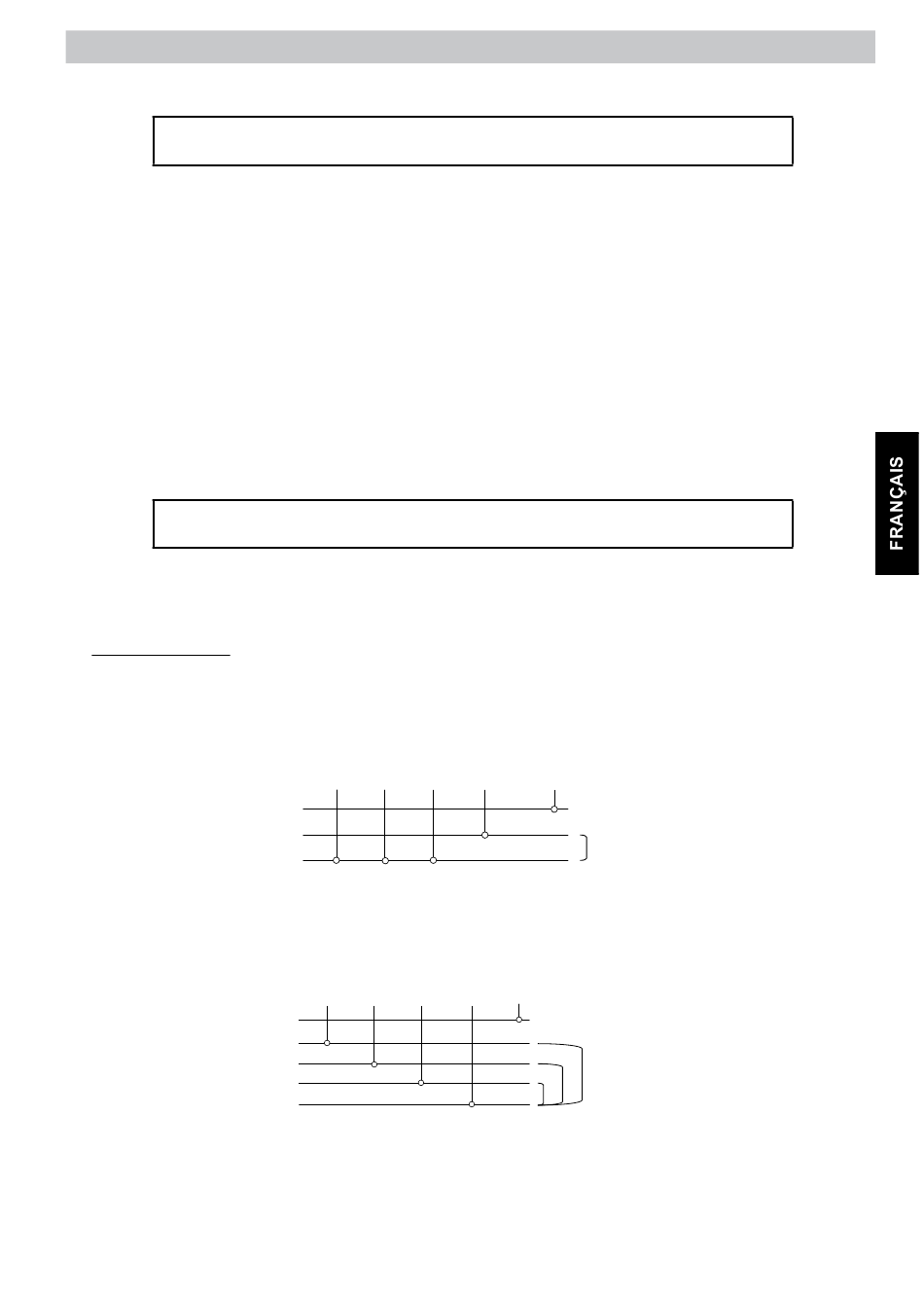

3.3.1. Machines CE

Machines à 5 fi ls
220 V - 240 V UNE PHASE AVEC NEUTRE (MACHINES 1-2-3 GROUPES)
La machine peut être branchée sur des alimentations à une seule phase de 220-240 V. Dans ce cas, les conducteurs
noir, marron et gris doivent être reliés puis branchés sur la phase de l'installation fi xe. Le conducteur bleu doit être
branché sur le neutre. Le conducteur vert/jaune doit être connecté à la terre.
--///
Neutre
Phase (S)
400 V TROIS PHASES AVEC NEUTRE (MACHINES 1-2-3 GROUPES)
La machine peut être branchée sur des alimentations à trois phases et un neutre de 400 V. Dans ce cas, les
conducteurs noir, marron et gris doivent être branchés séparément sur les diff érentes phases et le conducteur bleu
sur le neutre. Le conducteur vert/jaune doit être connecté à la terre.
--///
Phase (R)
Phase (S)
Phase (T)
Neutre
MANUEL D'INSTALLATION ET DE FONCTIONNEMENT
Noir Marron Gris Bleu Vert/Jaune
Noir Marron Gris Bleu Vert/Jaune
220-240V
220-240V
