14
Mediciones
T. elevación
El tiempo de elevación de una señal es la diferencia de tiempo entre el cruce del
umbral inferior y el cruce del umbral superior de un flanco de recorrido positivo. El
cursor X muestra el flanco que se está midiendo. Para obtener la precisión máxima
en la medición, establezca un tiempo/div horizontal lo más rápido posible y deje
en la pantalla todo el flanco ascendente de la forma de onda. Los cursores Y
muestran los puntos de umbral superior e inferior.
Tiempo de caída
El tiempo de caída de una señal es la diferencia de tiempo entre el cruce del
umbral superior y el cruce del umbral inferior de un flanco de recorrido negativo.
El cursor X muestra el flanco que se está midiendo. Para obtener la precisión
máxima en la medición, establezca un tiempo/div horizontal lo más rápido posible
y deje en la pantalla todo el flanco descendente de la forma de onda. Los cursores
Y muestran los puntos de umbral superior e inferior.

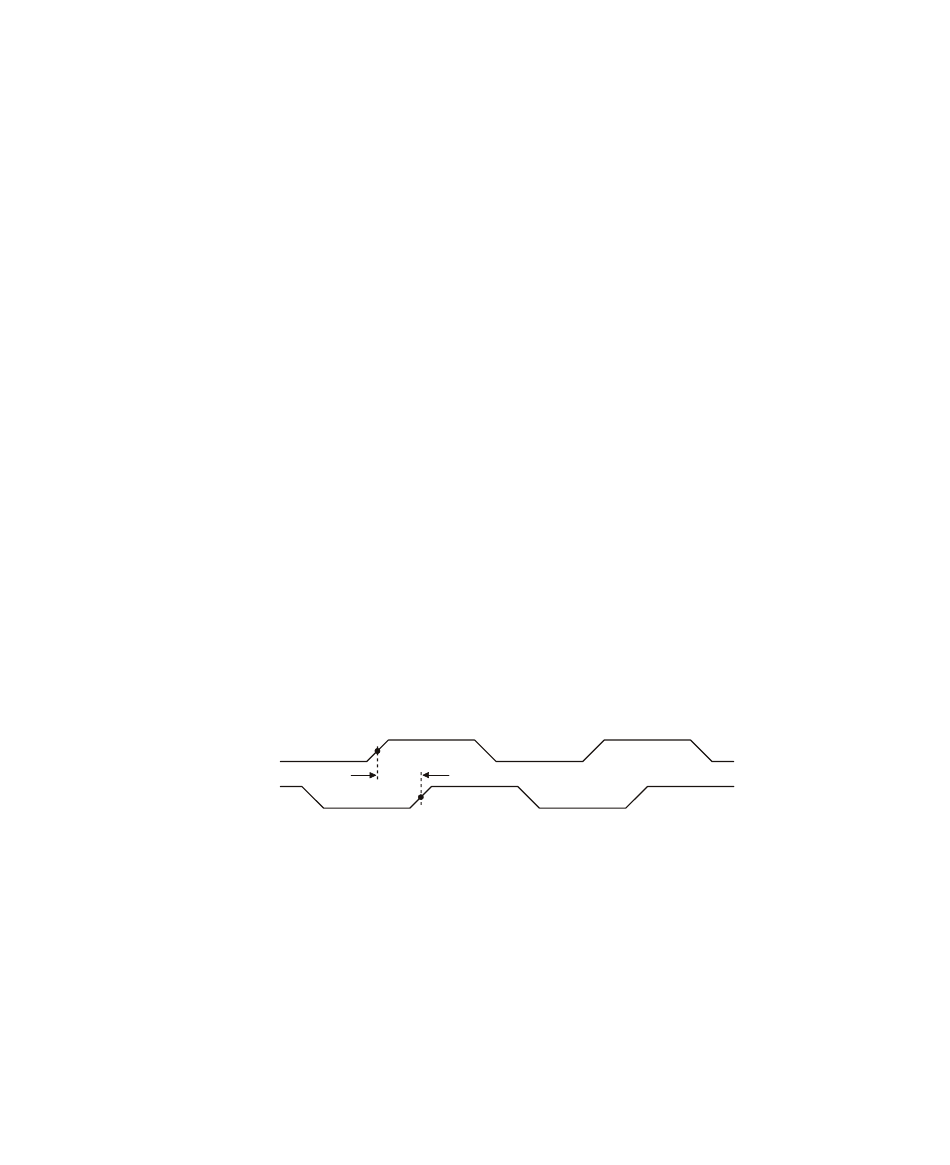

Retardo
Retardo mide la diferencia de tiempo entre el flanco seleccionado en la fuente 1 y
el flanco seleccionado en la fuente 2 más cercano al punto de referencia de
disparo en los puntos de umbral medio de las formas de onda. Los valores de
retardo negativos indican que el flanco seleccionado de la fuente 1 fue posterior al
flanco seleccionado de la fuente 2.
Source 1
Source 2
1 Presione la tecla [Meas] Med para ver el menú Medición.
2 Presione la tecla programable Fuente y gire la perilla Entrada para seleccionar la
3 Presione la tecla programable Tipo: y gire la perilla Entrada para seleccionar
4 Presione la tecla programable Configuración para seleccionar la segunda fuente
238
primera fuente de canal analógico.
Retardo.
de canal analógico y la pendiente para la medición de retardo.
La configuración predeterminada de Retardo mide desde el flanco ascendente
del canal 1 hasta el flanco ascendente del canal 2.
Delay
Osciloscopios Keysight InfiniiVision 3000 serie X Guía del usuario
