20
Configuraciones de utilidades

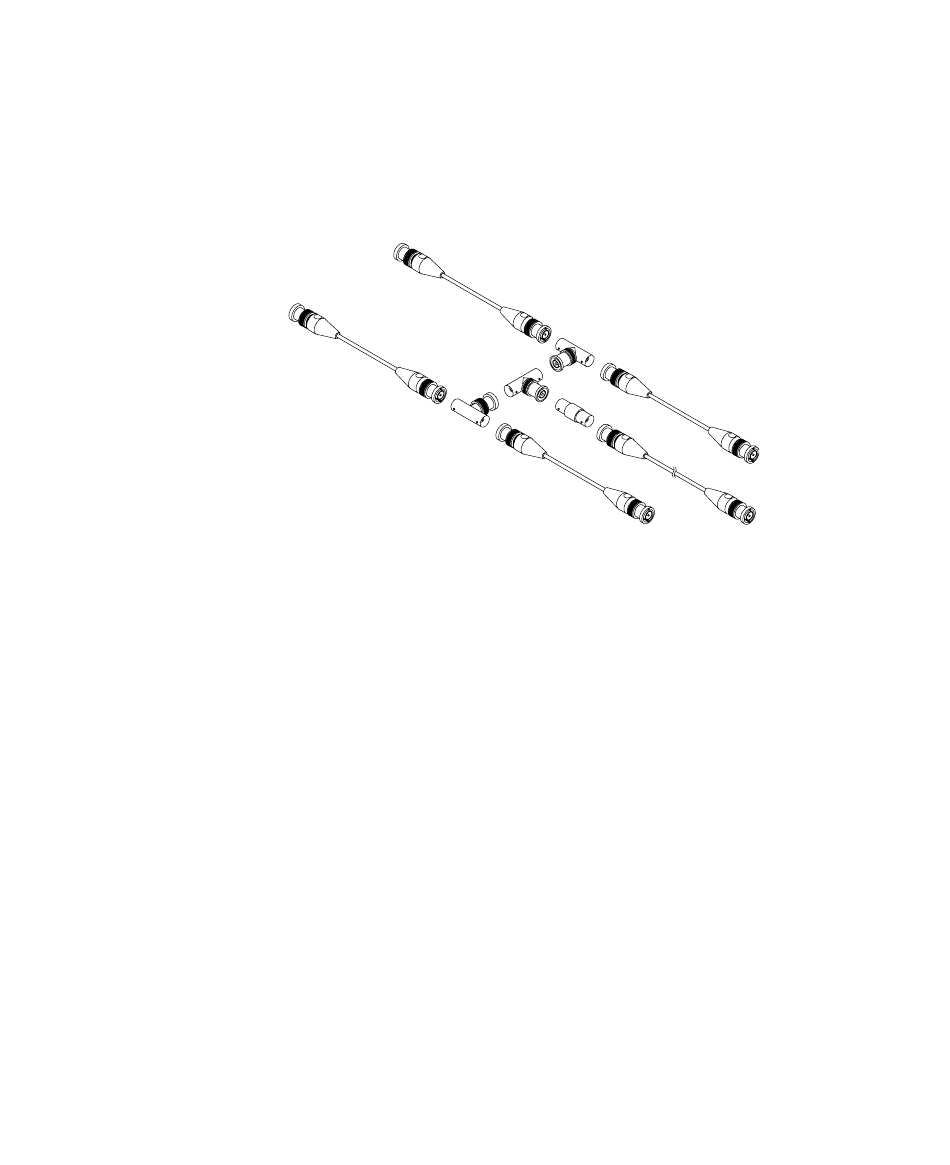

Imagen 49 Cable de calibración del usuario para osciloscopio de 4 canales
4 Conecte un cable BNC (40 pulgadas máximo) desde el conector TRIG OUT del
5 Presione la tecla [Utility] Utilidades y luego la tecla programable Servicio.
6 Comience la Cal del usuario presionando la tecla programable Iniciar Cal del
Para realizar una prueba automática de hardware
Al presionar [Utility] Utilidades > Servicio > Prueba automática de hard ware se ejecuta
una serie de procedimientos internos para verificar que el osciloscopio funcione
correctamente.
Se recomienda realizar la prueba automática de hardware:
• Después de experimentar cualquier funcionamiento anormal.
• Para obtener información complementaria que describa mejor una falla del
318
Para un osciloscopio de 4 canales, conecte BNC en T a los cables de largo
similar como se muestra a continuación. Luego conecte un BNC(f)-BNC(f)
(conector redondo) a la T como se muestra a continuación.
To Channel 1
To Channel 2
panel posterior hasta el conector redondo BNC.
usuario.
osciloscopio.
To Channel 4
Osciloscopios Keysight InfiniiVision 3000 serie X Guía del usuario
To Channel 3
Longer cable
to TRIG OUT
