Ejemplos de cableado

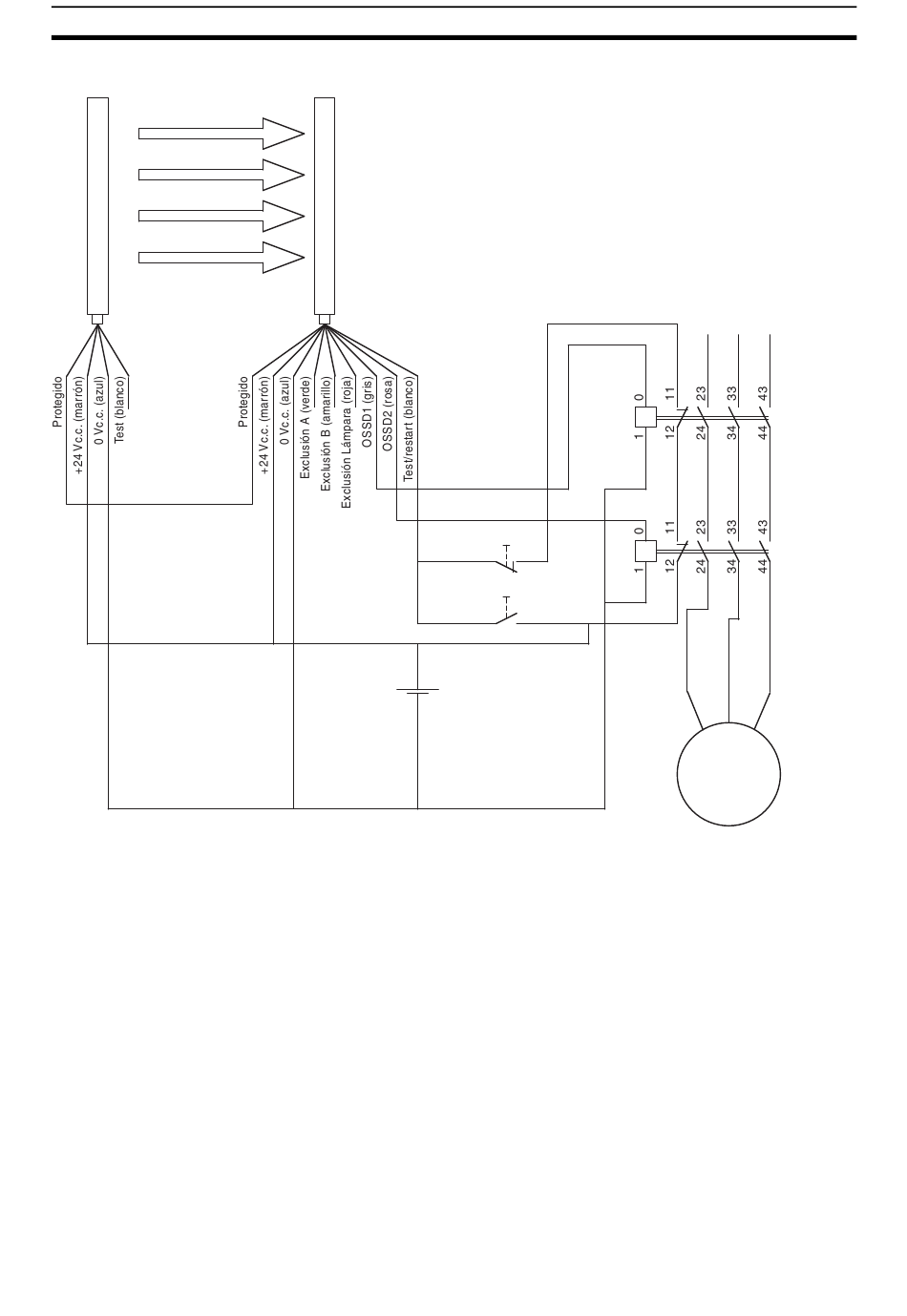

17-3-5 F3S-TGR-CL y G7SA-3A1B con función EDM
TRANSMISOR
F3S-TGR-CL
Nota
Nota
88
RECEPTOR
24 Vc.c. +
–
La categoría de seguridad o nivel de rendimiento que se pueden obtener
utilizando este circuito dependen de la barrera óptica de seguridad que se
esté utilizando y del cableado correcto de la unidad de control de seguridad.
Este circuito puede obtener un PL = e acc. ISO 13849-1 si se utiliza una
F3S-TGR-CL-4_.
RESTART
TEST
Sección 17-3
R S T
G7SA-3A1B
G7SA-3A1B
M
