Instalación

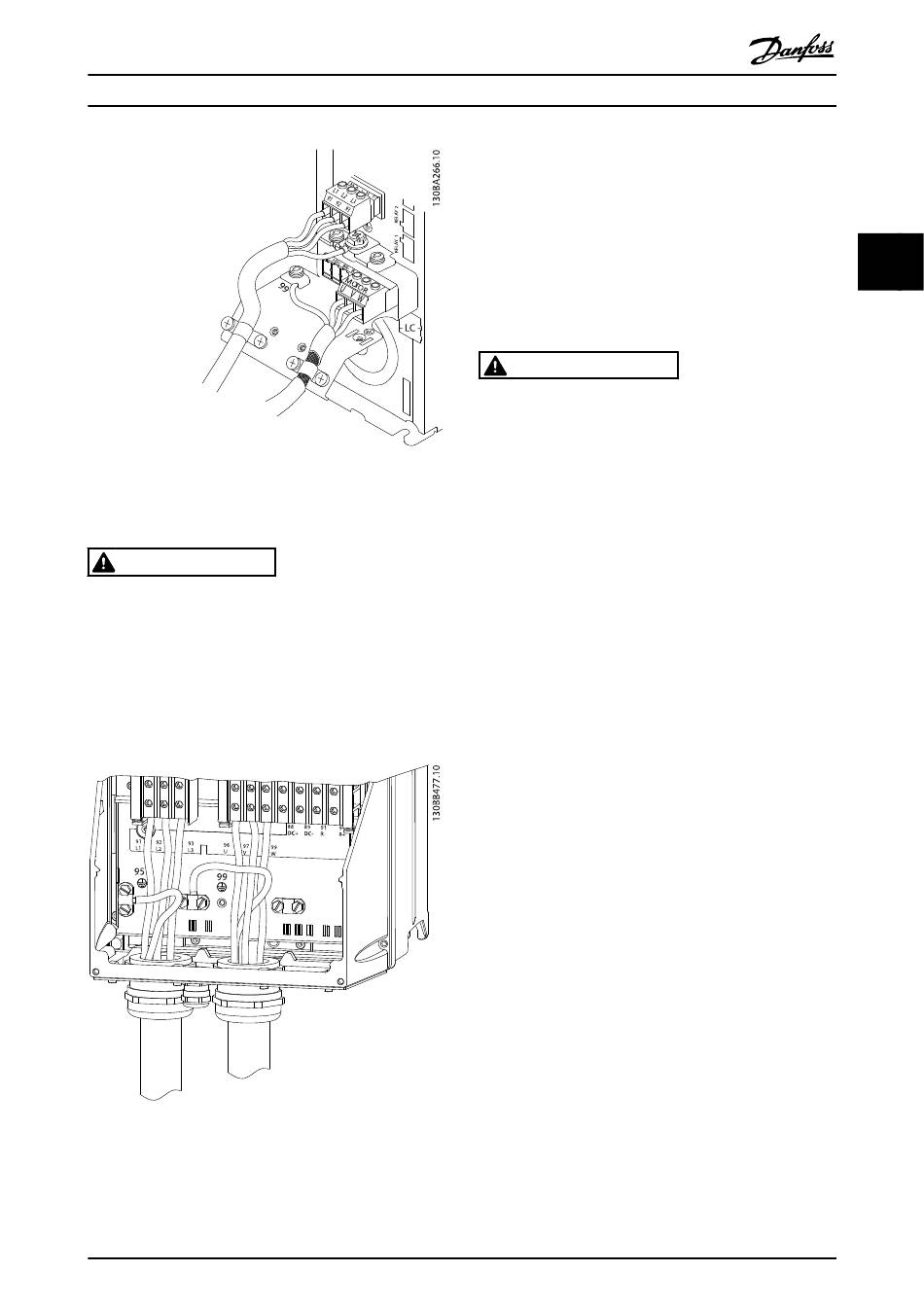

Ilustración 2.8 Puesta a tierra con un cable apantallado
2.4.2.3 Puesta a tierra con un conducto
PRECAUCIÓN
¡PELIGRO POR PUESTA A TIERRA!
No utilice el conducto conectado al convertidor de
frecuencia como sustituto de una conexión a tierra
adecuada. Las corrientes de puesta a tierra son superiores
a 3,5 mA. Una puesta a tierra incorrecta puede provocar
lesiones o descargas eléctricas.
Se suministran abrazaderas específicas para la conexión a
tierra (véase la Ilustración 2.9).
Ilustración 2.9 Puesta a tierra con un conducto
Manual de funcionamiento del convertidor de frecuencia VLT
2.4.3 Conexión del motor
¡TENSIÓN INDUCIDA!
Coloque los cables de motor de salida de múltiples conver-
tidores de frecuencia por separado. La tensión inducida
desde los cables del motor de salida, si están juntos,
puede cargar los condensadores del equipo, incluso si este
está apagado y bloqueado. No colocar los cables del motor
de salida separados puede provocar lesiones graves o
incluso la muerte.
Las tres ilustraciones siguientes representan la entrada de
red, motor y toma de tierra para convertidores de
frecuencia básicos. Las configuraciones actuales pueden
variar según los tipos de unidades y el equipo opcional.
®
MG.11.AE.05 - VLT
es una marca registrada de Danfoss.
1.
Utilice un pelacables para retirar el aislamiento
para una conexión a tierra correcta.
2.
Asegure la abrazadera de conexión a tierra a la
porción pelada del cable utilizando los tornillos
suministrados.
3.
Fije el cable de conexión a tierra con la
abrazadera de conexión a tierra suministrada.
ADVERTENCIA
•
Consulte los tamaños de cable máximos en 10.1
Especificaciones dependientes de la potencia.
•
Observe los códigos eléctricos locales y
nacionales en las dimensiones de los cables.
•
En la base de las unidades IP21 y superiores
(NEMA1 / 12) se suministran troqueles o paneles
de acceso para el cableado del motor.
•
No instale condensadores de corrección del factor
de potencia entre el convertidor de frecuencia y
el motor.
•
No conecte un dispositivo de arranque o de
cambio de polaridad entre el convertidor de
frecuencia y el motor.
•
Conecte el cableado del motor trifásico a los
terminales 96 (U), 97 (V) y 98 (W).
•
Ponga a tierra el cable según las instrucciones de
conexión a tierra.
•
Apriete los terminales de acuerdo con la
información indicada en 10.4.1 Pares de apriete de
conexión.
•
Observe los requisitos de cableado del fabricante
del motor.
®
HVAC
2
15
2
