Толкатель должен устанавливаться под углом
в диапазоне от 20° до 30° относительно
поверхности пильного стола.
Если толкатель не используется, его следует
хранить вместе с инструментом.
При повреждении толкателя его следует
заменить.
5. Обзор
См. стр. 2.
1 Удлинение стола
2 Вставка стола
3 Расклинивающий нож
4 Зажимной рычаг для крепления защитного
кожуха
5 Защитный кожух
6 Зажимная рукоятка для крепления
поперечного упора
7 Поперечный упор
8 Параллельный упор
9 Зажимной рычаг для расширения стола
10 Зажимной рычаг для крепления
параллельного упора
11 Гайка с накаткой для точной регулировки
параллельного упора
12 Расширение стола
13 Толкатель
14 Место хранения толкателя
15 Выключатель
16 Кривошипная рукоятка для регулировки
глубины пропила
17 Маховик для регулировки угла наклона
18 Зажимной рычаг для фиксации угла
наклона
19 Ограничитель наклона
20 Гаечный ключ
21 Место хранения поперечного упора
22 Место хранения мешка для опилок
23 Место хранения защитного кожуха
24 Место хранения параллельного упора
25 Ножка / рукоятка подставки
26 Место хранения отделительного циклона
27 Мешок для опилок
28 Отделительный циклон
29 Всасывающий патрубок
30 Юстировочный винт (крепление
параллельного упора)
31 Адаптер аккумуляторного блока (2 x 18 В)
32 кнопка разблокировки для извлечения
адаптера аккумуляторного блока
33 Кнопка разблокировки аккумуляторного
блока *
34 Аккумуляторный блок *
35 Сигнальный индикатор емкости *
36 Кнопка индикатора емкости *
* в зависимости от комплектации/в
зависимости от модели

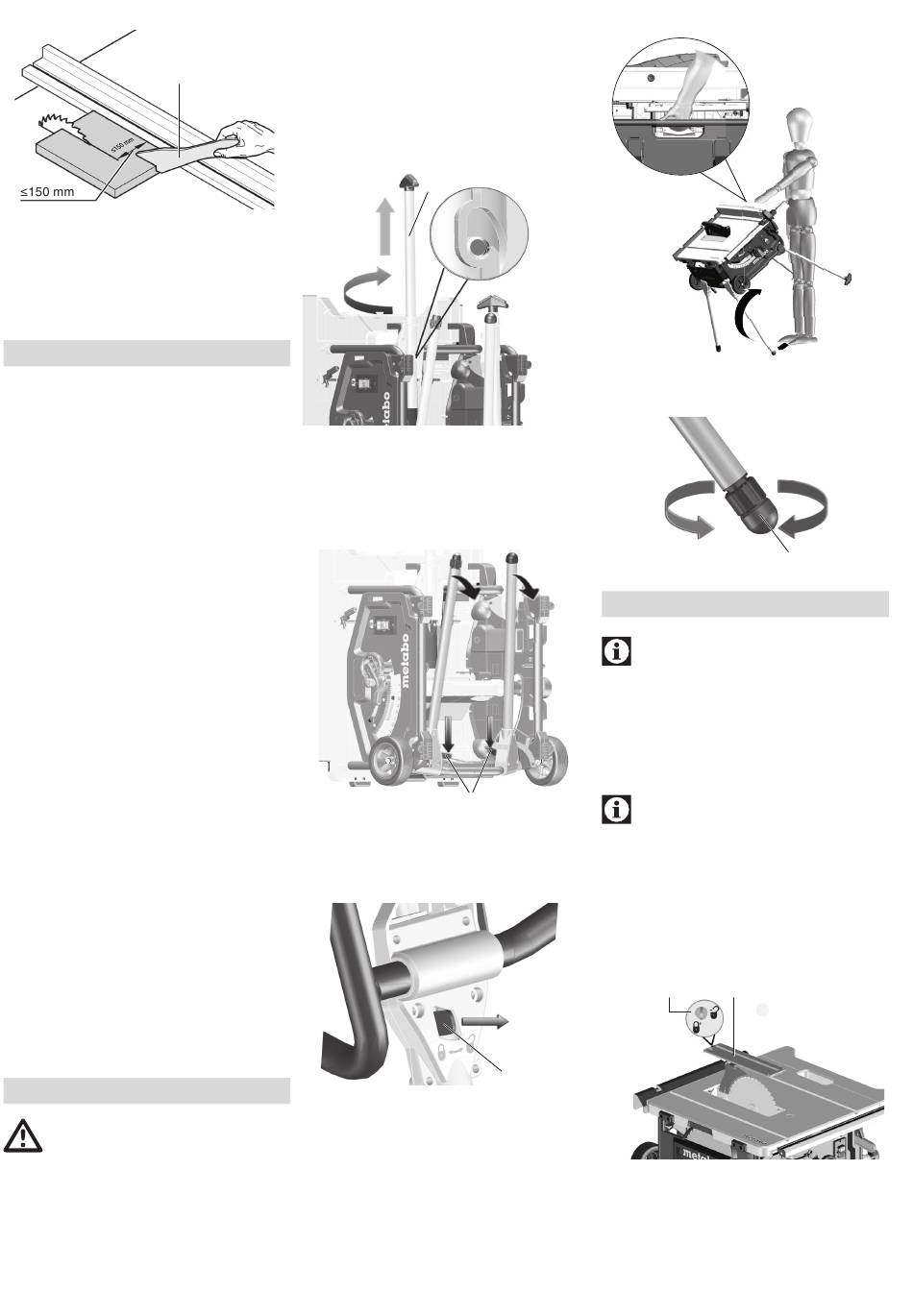

6. Установка
Обеспечьте устойчивое положение
и сохранение равновесия.
Установка без станины:
1. К работам по распаковке инструмента
следует привлечь не менее двух человек.
2. Установите пилу на неподвижное
основание (стол или верстак).
3. Привинтите пилу к основанию (столу или
верстаку).
Установка со станиной:
1. К работам по распаковке инструмента
следует привлечь не менее двух человек.
2. Установите инструмент на пол.
3. Поднимите инструмент за рукоятки и
установите на ребро.
4. Вытащите рукоятки (25), поверните и
зафиксируйте их.
25
5. Разложите обе нижних опорных ножки.
Для этого прижмите вниз красные
рычажки (37) (ногой или рукой) и отведите
ножки стола вниз.
6. Слегка наклоните инструмент назад и
прижмите обе ножки вниз. Красные
рычажки должны (37) защелкнуться.
37
7. Разложите обе верхних опорных ножки.
Для этого сдвиньте красные рычажки (38)
вправо и отведите ножки стола вниз.
Красные рычажки должны
зафиксироваться.
8. Возьмите пилу за верхнюю раму по центру.
Приподнимите и поставьте пилу
(регулируемую ножку придерживайте
ногой, чтобы исключить смещение
инструмента при установке).
9. Компенсируйте неровности пола с
помощью регулируемой ножки (39).
7. Ввод в эксплуатацию
Указание:
При первом включении могут вылетать
резиновые опилки. Это связано с
особенностями конструкции и не должно
вызывать опасений.
7.1 Монтаж
Выравнивание расклиниваюшего ножа
(при необходимости)
Указание:
Расклинивающий нож (3) при поставке с
завода уже настроен должным образом. Его
регулировка при вводе инструмента в
эксплуатацию необходима лишь в том случае,
если положение ножа изменилось во время
транспортировки пилы.
1. Поднимите пильный диск до упора вверх.
2. Поверните винт (40) против часовой
стрелки, приподнимите вставку стола (2) и
извлеките ее.
40
38
3. Разблокируйте стопорный рычаг (41)
(поверните против часовой стрелки!).
4. Вытащите расклинивающий нож (3) из
нижнего положения для транспортировки
до упора вверх.
