Telestart T99
17.3 Instalar el adaptador ESVT
(mazo de cables de
Telestart)
ü Se ha preparado el adaptador ESVT
(para W-Bus o funcionamiento ana-
lógico). Para los cables del adapta-
dor ESVT, véase Esquema general de
la instalación.
Colocar el adaptador ESVT en el ha-
u
bitáculo, debajo del salpicadero del
vehículo.
Conectar el mazo de cables del cale-
u
factor: guiar el conector de 4 polos
del mazo de cables del calefactor (co-
nexión del elemento de mando) has-
ta el habitáculo del vehículo. Véanse
el esquema eléctrico y las instruccio-
nes de montaje del calefactor.
Conectar el conector del elemento de
u
mando: conectar el adaptador ESVT
al conector de 4 polos del elemento
de mando o del pulsador.
Conectar el receptor Telestart: conec-
u
tar el adaptador ESVT al receptor
Telestart
14
Preparar la asignación de terminales
del adaptador ESVT (mazo de cables
de Telestart)
NOTA
Los terminales están colocados
de fábrica en los conductores del
W-Bus.
Preparar el adaptador ESVT recolo-
u
cando los terminales según la situa-
ción de montaje concreta (es decir,
según los elementos de mando y el
calefactor seleccionados).
Véase „capítulo 17.1 Montar el re-
u
ceptor Telestart".

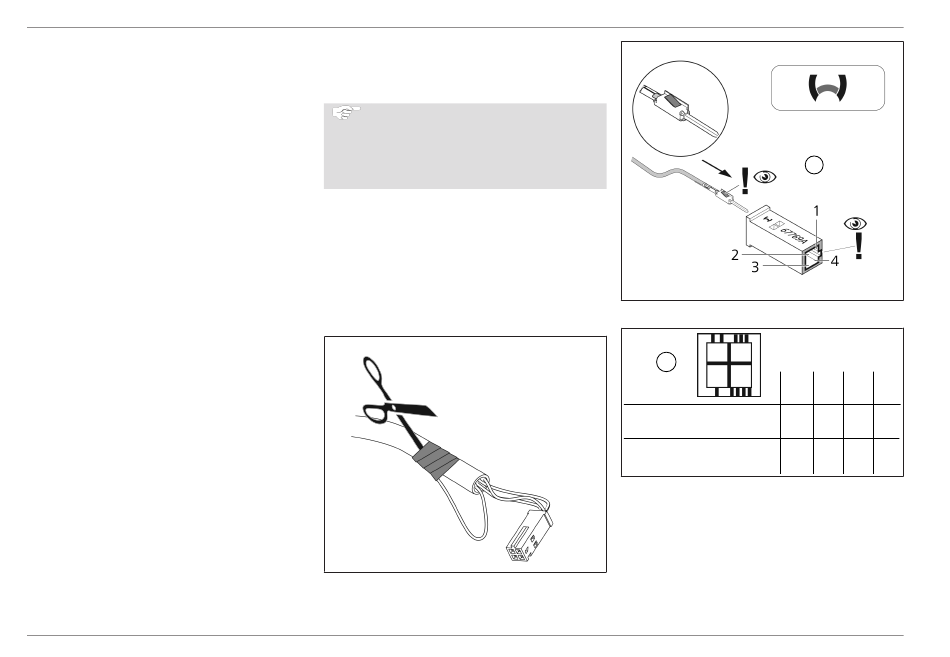

Fig.17 Soltar el aislamiento del cable
ESVT
Webasto Thermo & Comfort SE
Fig.18 Conector del calefactor
8
I
--- sw rt
Analog
W-Bus
ge --- rt
Fig.19 Conector del cable ESVT
9040134A OI-II Telestart T99
08
II
III IIII
br
br
