Cubierta de cables para el factor de forma
La cubierta de cables para un factor de forma pequeño Dell Precision 3431 ayuda a proteger los puertos y los cables conectados al sistema.
Siga estos pasos para instalar la cubierta de cables en el chasis del sistema.
NOTA: Las imágenes que se muestran a continuación son solo una representación y pueden variar según la configuración
del sistema.

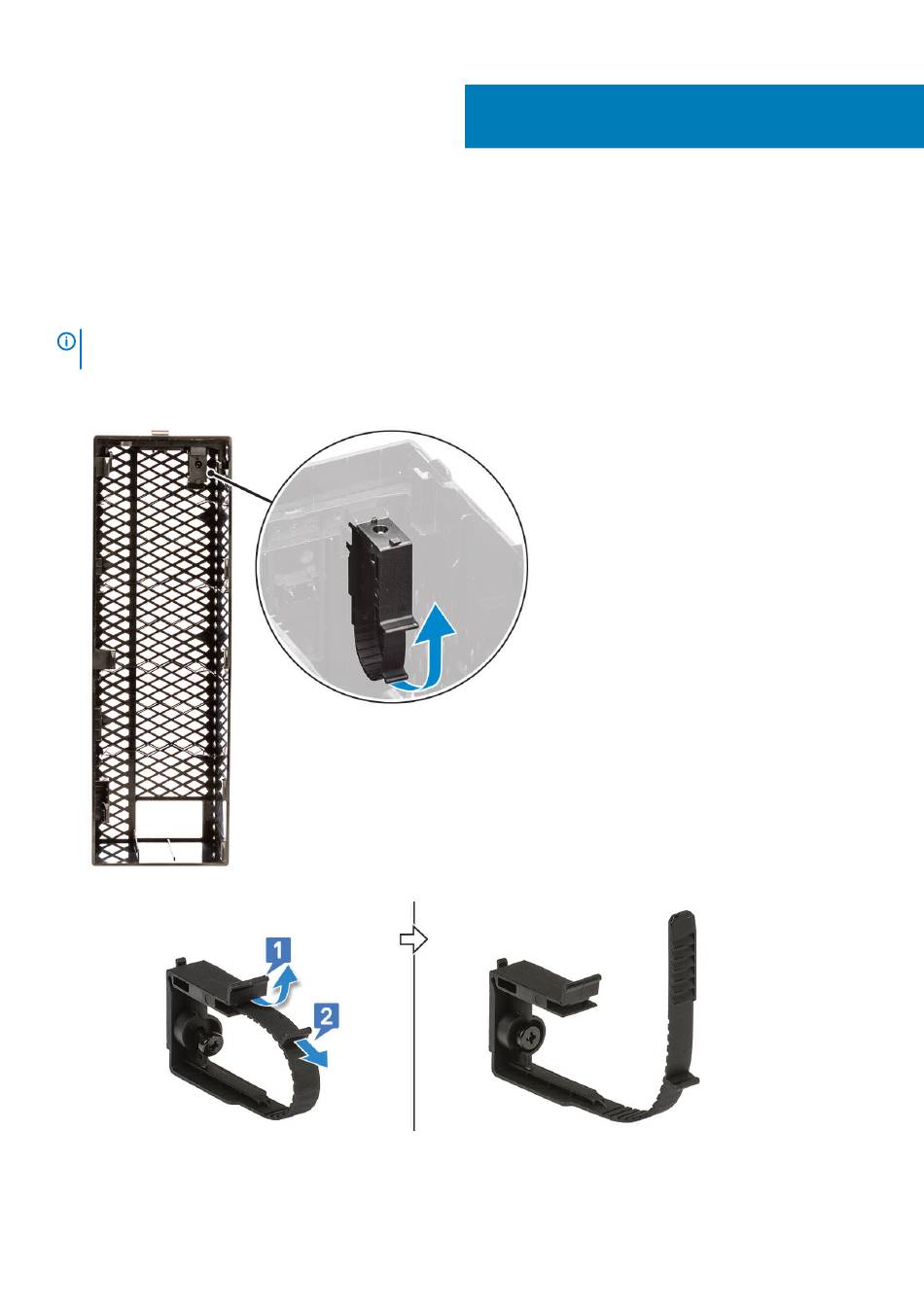

1. Deslice el pestillo hacia fuera del chasis para desbloquear la cubierta de cables.
2. Tire de la lengüeta del pestillo de liberación del cable y levante el pestillo para quitarlo de la cubierta de cables.
3. Levante la lengüeta [1] para soltar y tire de la abrazadera del cable para quitarla de la ranura en el pestillo de liberación del cable [2].
4. Alinee el pestillo de liberación del cable en la ranura del chasis del sistema [1]. Ajuste el tornillo único para fijar el pestillo de liberación del
cable al chasis del sistema [2].
