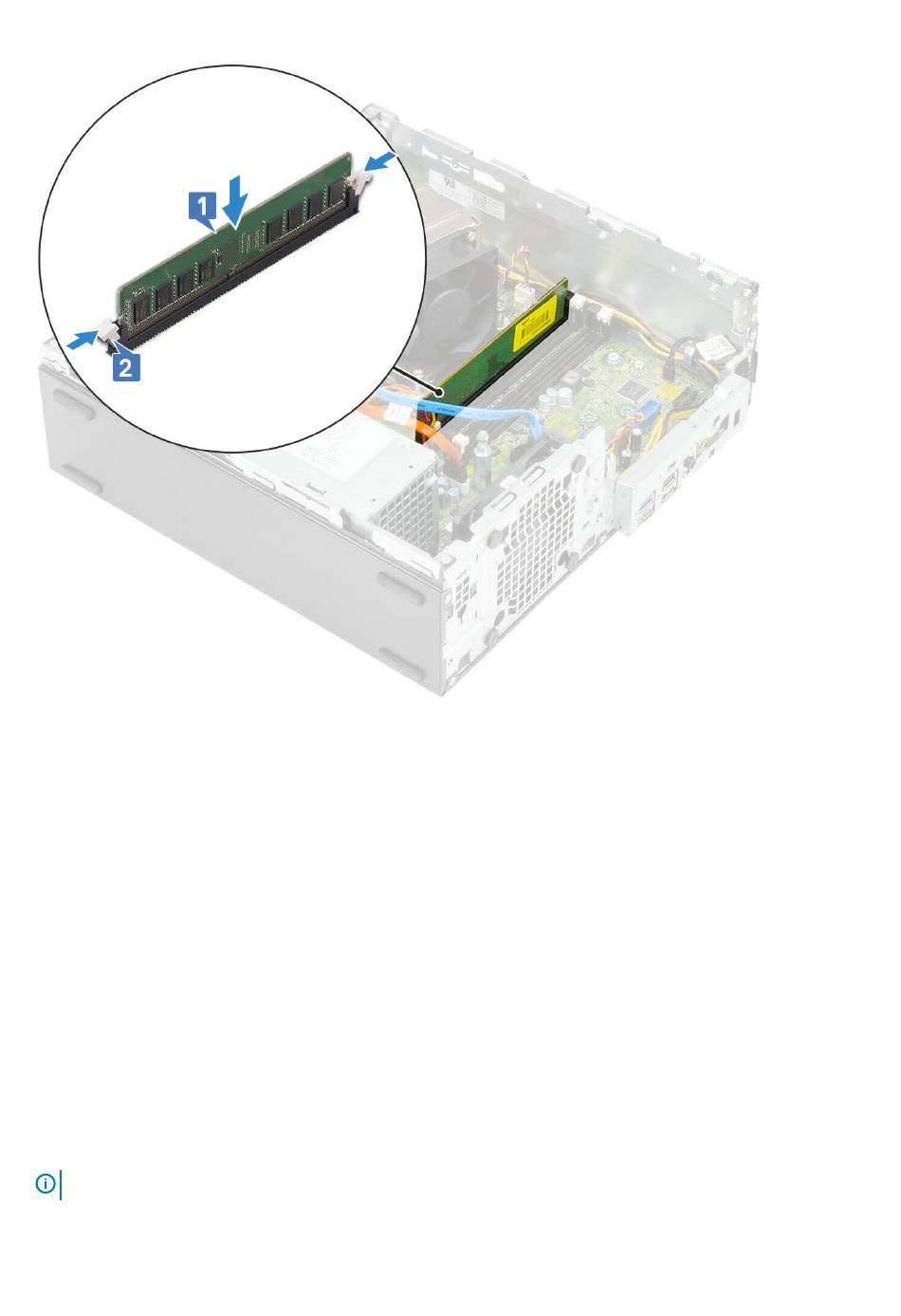

4. Coloque:
a) Módulo de unidad óptica y disco duro
b) Embellecedor frontal
c) Cubierta lateral
5. Siga los procedimientos que se describen en

Disipador de calor y ventilador

Extracción del disipador de calor y el ventilador del
disipador de calor
1. Siga los procedimientos que se describen en
2. Extraiga:
a) Cubierta lateral
b) Embellecedor frontal
c) Módulo de la unidad de disco duro y la unidad óptica
3. Para quitar el disipador de calor con ventilador, realice lo siguiente:
a) Desconecte el cable del ventilador del disipador de calor de la tarjeta madre del sistema [1].
b) Afloje los 4 tornillos cautivos que fijan el disipador de calor [2] y levántelo para quitarlo del sistema [3].
NOTA: Afloje los tornillos en orden secuencial (1, 2, 3, 4) como se indica en la tarjeta madre del sistema.
Después de manipular el interior del
Antes de manipular el interior del
equipo.
equipo.
Extracción e instalación de componentes 43
