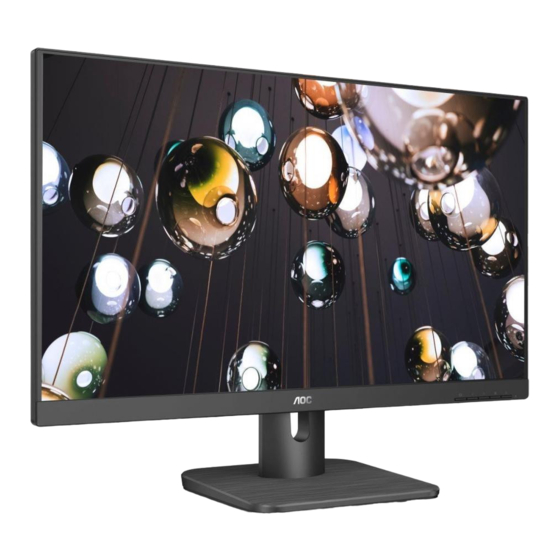

- Página 1 Manual del usuario de monitor LCD 24E1Q/24P1U/24P1/24P1/GR /X24P1/ X24P1/GR Retroiluminación de LED www.aoc.com ©2018 AOC. All Rights Reserved.
-
Página 2: Tabla De Contenido
Seguridad ................................. 3 Convenciones nacionales ..........................3 Alimentació n ..............................4 Instalación ................................5 Limpieza ................................6 Otros .................................. 7 Configuración ................................8 Contenido de la caja ............................8 Colocar la base ..............................9 Ajuste de ángulo de visualización ........................10 Cómo conectar el monitor .......................... -
Página 3: Seguridad
Seguridad Convenciones nacionales Las siguientes subsecciones describen las convenciones de notación empleadas en este documento. Notas, Avisos y Advertencias A través de esta guí a, los bloques de texto podrí an estar acompañ ados de un icono y estar impresos en negritas o en cursivas. -
Página 4: Alimentación
Alimentación El monitor debe alimentarse solamente con el tipo de fuente de alimentación indicado en la etiqueta. Si no está seguro del tipo de electricidad suministrado en su domicilio, consulte a su distribuidor o compañí a elé ctrica local. El monitor está equipado con un enchufe de tres polos, un enchufe con un tercer polo (toma de tierra). Como medida de seguridad, este enchufe se ajustará... -
Página 5: Instalación
Instalación No coloque el monitor sobre un carrito, base, trí pode, soporte o mesa inestable. Si el monitor se cae, podrí a provocar lesiones a las personas y el producto podrí a sufrir daños graves. Use só lo el carrito, base, trí pode, soporte o mesa recomendado por el fabricante o vendido conjuntamente con este producto. -
Página 6: Limpieza
Limpieza Limpie la caja del televisor con un paño. Puede usar un detergente suave para limpiar las manchas, en vez de emplear un detergente fuerte que quemará caja del televisor. Al realizar la limpieza, asegúrese de que no caiga detergente dentro de la unidad. El paño de limpieza no debe ser muy á... -
Página 7: Otros
Otros Si el producto emite cualquier olor, sonido o humo extraño, desconecte el cable de alimentació n INMEDIATAMENTE y póngase en contacto con un Centro de Servicios. Asegúrese de que las aperturas de ventilación no esté n bloqueadas por una mesa o cortina. No someta el monitor LCD a vibraciones intensas o a impactos fuertes mientras funciona. -
Página 8: Configuración
No todos los cables de señ al (audio, analó gicos, DVI, USB, DP y HDMI) Manual en CD se proporcionarán para todos los paí ses y regiones. Consulte a su proveedor local u oficina de la sucursal de AOC para obtener... -
Página 9: Colocar La Base
Colocar la base Instale o extraiga la base siguiendo estos pasos. Coloque el monitor en una superficie suave y plana para evitar que se ha arañe. Instalación: 24P1/24P1/GR /24P1U/X24P1/ X24P1/GR 24E1Q Extracción: 24P1/24P1/GR /24P1U/X24P1/ X24P1/GR 24E1Q... -
Página 10: Ajuste De Ángulo De Visualización
Ajuste de ángulo de visualización Para visualizar de manera óptima, se recomienda mirar a la superficie completa del monitor, y despué s ajustar el ángulo del monitor de acuerdo a sus preferencias. Sujete la base, de modo que el monitor no se vuelque al cambiar el ángulo del monitor. NOTA: No toque la pantalla LCD cuando cambie el ángulo. -
Página 11: Cómo Conectar El Monitor
Cómo conectar el monitor Conexiones del cable de la parte posterior del monitor y su PC: Alimentació n HDMI Analógica (cable VGA D-Sub de 15 contactos) Entrada de audio Salida de auriculares USB ascendente USB descendente 10 USB descendente + carga rápida 11 Conmutador de alimentación... - Página 12 Para proteger el equipo, apague siempre su PC y el monitor LCD antes de realizar las conexiones. Conexión del cable de alimentació n al Puerto AC situado en la parte posterior del monitor. Conecte un externo del cable D-Sub de 15 contactos a la parte trasera del monitor y conecte el otro extremo al puerto D-Sub del equipo.
-
Página 13: Colocación Del Brazo De Montaje En Pared
Vuelva a conectar los cables. Consulte el manual del usuario que acompaña al brazo de montaje en pared opcional, para obtener instrucciones sobre cómo adjuntarlo a la pared. Noted : VESA mounting screw holes are not available for all models, please check with the dealer or official department of AOC. -
Página 14: Ajuste
Botones de acceso directo 24P1U Fuente/Automático/Salir Visión ní tida /< Volumen / Rel. imagen /> Menú / Entrar Alimentació n 24P1/24P1/GR /X24P1/ X24P1/GR/24E1Q Fuente/Automático/Salir Visión ní tida /< Volumen / > Menú / Entrar Alimentació n Fuente/Automático/Salir Cuando el menú OSD está cerrado, presione el botón para habilitar la función del mismo nombre. - Página 15 Clear Vision (Visión ní tida) Si el menú OSD no está activo, presione el botón “ ” para activar la función Clear Vision (Visión nítida). Utilice los botones “ ” o “ ” para seleccionar entre las opciones disponibles: Weak (Poca), Medium (Media), Strong (Mucha) u Off (Desactivada).
-
Página 16: Osd Setting (Configuración Osd)
OSD Setting (Configuración OSD) Instrucciones básicas y sencillas sobre los botones de control. Presione el MENU-button (botón MENÚ) para activar la ventana OSD. Presione para recorrer las funciones. Cuando la funció n deseada esté resaltada, presione MENU-button (botón MENÚ) para activarla. Si hay un submenú, presione para recorrer las funciones del mismo. -
Página 17: Luminance (Luminancia)
Luminance (Luminancia) MENU (MENÚ) Presione para mostrar el menú. Luminance (Luminancia)) MENU (MENÚ) Presione para seleccionar y el botón para entrar. Presione para seleccionar el submenú . Presione para realizar el ajuste. AUTO Presione para salir. Contrast 0-100 Contraste desde el registro digital. (Contraste) Brightness 0-100... -
Página 18: Image Setup (Configur. Imagen)
Image Setup (Configur. imagen) MENU (MENÚ) Presione para mostrar el menú. Image Setup (Configurar imagen)) Presione el botón para seleccionar y el botón MENU (MENÚ) para entrar. Presione para seleccionar el submenú . Presione para realizar el ajuste. AUTO Presione para salir. -
Página 19: Color Setup (Configuración De Color)
Color Setup (Configuración de color) MENU (MENÚ) Presione para mostrar el menú. Color Setup (Configurar color)) Presione el botón para seleccionar y el botó n MENU (MENÚ) para entrar. Presione para seleccionar el submenú . Presione para realizar el ajuste. AUTO Presione para salir. -
Página 20: Picture Boost (Realce De La Imagen)
Picture Boost (Realce de la imagen) MENU (MENÚ) Presione para mostrar el menú. Presione el botón para seleccionar ((Picture Boost (Realce de la imagen)) y presione el MENU (MENÚ) botón para entrar. Presione para seleccionar el submenú . Presione para realizar el ajuste. AUTO Presione para salir. -
Página 21: Osd Setup (Configurar Osd)
OSD Setup (Configurar OSD) MENU (MENÚ) Presione para mostrar el menú. MENU Presione el botón para seleccionar (OSD Setup (Configurar OSD)) y presione (MENÚ) para entrar. Presione para seleccionar el submenú . Presione para realizar el ajuste. AUTO Presione para salir. Language Seleccionar el idioma de los menús OSD. -
Página 22: Extra
24P1&24P1/GR: Input Select (Selec. Auto/D-SUB/HDMI/DVI/DP Seleccionar la señal de entrada de de entrada) detección automática X24P1/ X24P1/GR: Auto/D-SUB/HDMI/DVI/DP 24E1Q: Auto/D-SUB/HDMI/DP Auto Config. Ajustar la configuración predeterminada Yes (Sí ) / No de la imagen (Ajuste auto.) Off Timer (Temporizador de 0-24 horas Seleccionar el tiempo de apagado DC. -
Página 23: Exit (Salir)
Exit (Salir) MENU (MENÚ) Presione para mostrar el menú. MENU (MENÚ) Presione el botón para seleccionar (Exit (Salir)) y el botón para entrar. AUTO Presione para salir. Indicador LED Estado Color del indicador LED Modo Potencia completa Blanco Ahorro de energí a Naranja... -
Página 24: Controlador
Controlador i-Menu Bienvenido a la aplicació n de software "i-Menu" de AOC. i-Menu facilita los ajustes de la configuración de la pantalla del monitor utilizando menú s en pantalla en lugar del botón OSD del propio monitor. Para completar la... -
Página 25: E-Saver
¡ Gracias por utilizar el software de administración de energí a e-Saver de AOC! El software e-Saver de AOC cuenta con funciones de apagado para los monitores, permite que un monitor se apague en el momento indicado sea cual sea el estado en el que se encuentre su PC (On (encendido), Off (apagado), Sleep (suspensión) o Screen Saver... -
Página 26: Screen
Screen Bienvenido a la aplicació n de software "Screen " de AOC. La aplicación de software Screen es una herramienta que permite dividir la pantalla del escritorio en diferentes paneles, cada uno de los cuales muestra una ventana diferente. Solamente tiene que arrastrar la ventana al panel correspondiente cuando desee acceder a él. Admite varias visualizaciones en monitor para facilitarle su tarea. -
Página 27: Solucionar Problemas
Ajuste la resolució n y frecuencia máximas que el monitor pueda gestionar. Asegúrese de que los controladores del monitor AOC están instalados. Ajuste los controles de contraste y brillo. La imagen está borrosa y Realice un ajuste automático. - Página 28 Por favor, consulte la informació n de Regulació n y Servicio que se encuentra en el Regulació n y Servicio CD manual o en www.aoc.com (para encontrar el modelo que compra en su paí s y para encontrar informació n sobre Regulació n y Servicio en la pá gina de Soporte.)
-
Página 29: Especificaciones
Especificaciones Especificaciones generales Nombre del modelo 24P1U Sistema de control LCD TFT a color Tamaño visible de la imagen Diagonal de 60,47 cm Panel Tamaño de punto 0,2745 (H) mm x0,2745 (V) mm Ví deo R, G, B Interfaz analógica & HDMI analógica & DP analógica Sinc. - Página 30 Nombre del modelo 24P1&24P1/GR Sistema de control LCD TFT a color Tamaño visible de la imagen Diagonal de 60,47 cm Tamaño de punto 0,2745 (H) mm x0,2745 (V) mm Panel R, G, B Interfaz analógica & HDMI analógica & DVI analó gica Ví...
- Página 31 Panel Nombre del modelo X24P1/ X24P1/GR Sistema de control LCD TFT a color Tamaño visible de la imagen Diagonal de 61,13 cm Tamaño de punto 0,270 (H) mm x0,270 (V) mm R, G, B Interfaz analógica & HDMI analógica & DVI analó gica Ví...
- Página 32 Nombre del modelo 24E1Q Sistema de control LCD TFT a color Tamaño visible de la imagen Diagonal de 60,47 cm Panel Tamaño de punto 0,2745 (H) mm x0,2745 (V) mm Ví deo R, G, B Interfaz analógica & HDMI analógica & DP analógica Sinc.
-
Página 33: Modos De Visualización Preconfigurados
48,363 60,004 1024x768@70Hz 56,476 70,069 1024x768@75Hz 60,023 75,029 1280x1024@60Hz 63,981 60,020 SXGA 1280x1024@75Hz 79,976 75,025 1280x720@60HZ 45,000 60,000 WSXG 1280x960@60HZ 60,000 60,000 WXGA+ 1440x900@60Hz 55,935 59,876 WSXGA+ 1680x1050@60Hz 65,290 59,954 1920x1080@60Hz 67.500 60.000 (24E1Q&24P1U&24P1&24P1/GR) WUXGA (X24P1/ X24P1/GR) 1920x1200@60Hz 74.026 59.950... -
Página 34: Asignaciones De Contactos
Asignaciones de contactos Cable de señal de pantalla en color de 15 contactos Nº de Nº de Nombre de la señal Nombre de la señal contacto contacto Ví deo rojo Ví deo verde Tierra Ví deo azul S.C. S.C. Datos de serie DDC Detectar cable Sinc. - Página 35 Cable de señal de pantalla en color de 24 contactos Nº de Nº de Nombre de la señal Nombre de la señal contacto contacto Datos TMDS 2－ Datos TMDS 3＋ Datos TMDS 2＋ Alimentació n de +5 V Blindaje de datos TMDS 2/4 Tierra (para +5 V) Datos TMDS 4－...
-
Página 36: Conectar Y Listo
Conectar y listo Función DDC2B Conectar y listo Este monitor cuenta con las funciones DDC2B VESA según la NORMA DDC VESA. Dicha norma permite al monitor informar al sistema principal de su identidad y, dependiendo del nivel de DDC utilizado, comunicar información adicional sobre sus funciones de visualización.
