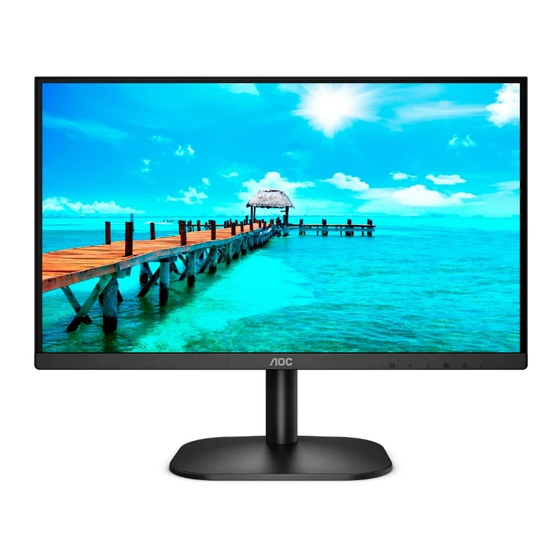

- Página 1 Monitor LCD Manual del usuario 24B2XD/24B2XDM 24B2XDA/24B2XDAM/27B2DA www.aoc.com ©2020 AOC. All Rights Reserved.
- Página 2 Seguridad ..................................... 1 Convenciones nacionales ............................1 Alimentación ................................2 Instalación ................................. 3 Limpieza ..................................4 Otros ..................................5 Configuración ..................................6 Contenido de la caja ..............................6 Colocar el pedestal y la base ............................ 7 Ajuste de ángulo de visualización ..........................8 Cómo conectar el monitor ............................
- Página 3 Seguridad Convenciones nacionales Las siguientes subsecciones describen las convenciones de notación empleadas en este documento. Notas, avisos y advertencias A través de esta guía, los bloques de texto podrían estar acompañados de un icono y estar impresos en negrita o en cursiva.
- Página 4 Alimentación El monitor debe alimentarse solamente con el tipo de fuente de alimentación indicado en la etiqueta. Si no está seguro del tipo de electricidad suministrado en su domicilio, consulte a su distribuidor o compañía eléctrica local. Desenchufe la unidad durante una tormenta eléctrica o cuando no se vaya a utilizar durante un largo período de tiempo.
- Página 5 Instalación No coloque el monitor sobre un carrito, base, trípode, soporte o mesa inestable. Si el monitor se cae, podría provocar lesiones a las personas y el producto podría sufrir daños graves. Use sólo el carrito, base, trípode, soporte o mesa recomendado por el fabricante o vendido conjuntamente con este producto.
- Página 6 Limpieza Limpie la caja del televisor con un paño. Para eliminar las manchas, puede utilizar un detergente suave en lugar de un detergente fuerte, ya que este cauterizará la carcasa del producto. Al realizar la limpieza, asegúrese de que no caiga detergente dentro de la unidad. El paño de limpieza no debe ser demasiado áspero ya que arañaría la superficie la pantalla.
- Página 7 Otros Si el producto emite un olor, sonido o humo extraño, desconecte el cable de alimentación INMEDIATAMENTE y póngase en contacto con un centro de servicio. Asegúrese de que las aberturas de ventilación no están bloqueadas por una mesa o cortina. No someta el monitor LCD a condiciones de vibración intensa o fuertes impactos durante el funcionamiento.
- Página 8 Power Cable Adapter HDMI Cable DVI Cable VGA Cable Audio Cable No todos los cables de señal se proporcionarán para todos los países y regiones. Consulte a su proveedor local u oficina de la sucursal de AOC para obtener confirmación.
- Página 9 Colocar el pedestal y la base Instale o extraiga la base siguiendo estos pasos. Instalación: Extracción:...
- Página 10 Ajuste de ángulo de visualización Para obtener una visión óptima es recomendable mirar directamente a la pantalla completa y a continuación ajustar el ángulo del monitor para adecuarlo a sus preferencias. Sujete la base, de modo que el monitor no se vuelque al cambiar el ángulo del monitor. Usted puede ajustar el ángulo del monitor como se muestra abajo: NOTA: No toque la pantalla LCD cuando cambie el ángulo.
- Página 11 Cómo conectar el monitor Conexiones del cable de la parte posterior del monitor y su PC: 24B2XD/24B2XDM 24B2XDA/24B2XDAM/27B2DA 1. HDMI 2. DVI 3. Analógica (cable D-Sub de 15 contactos) 4. Entrada de audio 5. Salida de auriculares 6. Alimentación Conexión a un PC 1.
- Página 12 5. Vuelva a conectar los cables. Consulte el manual del usuario que acompaña al brazo de montaje en pared opcional, para obtener instrucciones sobre cómo adjuntarlo a la pared. Noted : VESA mounting screw holes are not available for all models, please check with the dealer or official department of AOC. 0° 90°...
- Página 13 Función de Adaptive-Sync 1. La función de Adaptive-Sync está disponible con DP/HDMI. 2. Tarjeta gráfica compatible: A continuación se muestra la lista recomendada, que también puede comprobar visitando www.AMD.com • Radeon™ RX Vega serie • Radeon™ RX 500 serie • Radeon™...
- Página 14 Ajuste Botones de acceso directo Fuente/Automático/Salir Visión nítida/ < Volumen /Rel. imagen /> Menú / Entrar Alimentación Menú / Entrar Presione para mostrar el menú OSD mil o confirmar la selección. Alimentación Presione el botón Alimentación para encender o apagar el monitor. Volumen/Rel.
- Página 15 Clear Vision (Visión nítida) 1. Si el menú OSD no está activo, presione el botón “ < ” para activar la función Clear Vision (Visión nítida). 2. Utilice los botones “ < ” o “ > ” para seleccionar entre las opciones disponibles: Weak (Poca), Medium (Media), Strong (Mucha) u Off (Desactivada).
- Página 16 OSD Setting (Configuración OSD) Instrucciones básicas y sencillas sobre los botones de control. Luminance Image Setup Color Setup Picture Boost OSD Setup Game Setting Extra Exit Contrast Gamma Gamma 1 Brightness Eco mode Standard HDR Mode 1). Presione el botón MENÚ...
- Página 17 Luminance (Luminosidad) Luminance Image Setup Color Setup Picture Boost OSD Setup Game Setting Extra Exit Contrast Gamma Gamma 1 Brightness Eco mode Standard HDR Mode Contrast 0-100 Contraste desde el registro digital. (Contraste) Brightness 0-100 Ajuste de la retroiluminación (Brillo) Standard Modo Estándar (Estándar)
- Página 18 Image Setup (Configur. imagen) Color Setup Picture Boost OSD Setup Game Setting Extra Exit Image Setup Luminance Clock H. Position Phase V. Position Sharpness Ajustar el reloj de imagen para reducir el ruido de Clock (Reloj) 0-100 línea vertical. Ajustar la fase de imagen para reducir el ruido de la Phase (Fase) 0-100 línea horizontal...
- Página 19 Color Setup (Configuración de color) Color Setup Picture Boost OSD Setup Game Setting Extra Exit Luminance Image Setup Color Temp. Warm DCB Mode Green DCB Demo Blue Recuperar la temperatura de color cálida de la Warm (Cálido) memoria EEPROM. Recuperar la temperatura de color normal de la Normal memoria EEPROM.
- Página 20 Picture Boost (Ref. de Imagen) OSD Setup Extra Exit Luminance Image Setup Picture Boost Game Setting Color Setup Bright Frame Brightness H. Position Frame Size Contrast V. Position Bright Frame On (Encender)/ Deshabilitar o habilitar el encuadre brillante (Enc. brillante) Off (Apagar) Frame Size 14-100...
- Página 21 OSD Setup (Config. OSD) Extra Exit OSD Setup Game Setting Luminance Image Setup Color Setup Picture Boost Language English H. Position Transparence V. Position Timeout Break Reminder Language (Idioma) Seleccionar el idioma de los menús OSD Timeout (Tiemp. 5-120 Ajustar el tiempo de espera de los menús OSD esp.
- Página 22 Game Setting (Configuración del juego) Extra Exit Picture Boost OSD Setup Game Setting Luminance Image Setup Color Setup Game Mode Game Color Adaptive-Sync Shadow Control LowBlue Mode Frame Counter Overdrive Dial Point Off (Apagar) No hay optimización por juego de imagen inteligente. Para reproducir juegos de disparos en primera persona (FPS, First Person Shooters).
- Página 23 Notas: When “HDR Mode” under “Luminance” is set to “non-off”, the items “Game Mode”, “Shadow Control”, “Game Color”, “LowBlue Mode” cannot be adjusted. Extra Game Setting Extra Exit Luminance Image Setup Picture Boost OSD Setup Color Setup Input Select Auto Image Ratio Wide Resolution : 1920(H)X1080(V)
- Página 24 Exit (Salir) Picture Boost OSD Setup Luminance Image Setup Color Setup Game Setting Extra Exit Exit (Salir) Salir del menú OSD...
- Página 25 Indicador LED Estado Color del indicador LED Modo Potencia completa Blanco Modo Activo-desactivo Naranja...
- Página 26 Ajuste la resolución y frecuencia máximas que el monitor pueda gestionar. Asegúrese de que los controladores del monitor AOC están instalados. Ajuste los controles de contraste y brillo. La imagen está borrosa Realice un ajuste automático.
- Página 27 Por favor, consulte la información de Regulación y Servicio que se encuentra en el Regulación y Servicio CD manual o en www.aoc.com (para encontrar el modelo que compra en su país y para encontrar información sobre Regulación y Servicio en la página de Soporte.)
- Página 28 Especificaciones Especificaciones generales Nombre del modelo 24B2XD Sistema de control LCD TFT a color Tamaño visible de la imagen Diagonal de 60,47 cm Panel Tamaño de punto 0,2745mm (H) x 0,2745mm (V) Vídeo R, G, B Analog Interface & DVI Interface Sinc.
- Página 29 Nombre del modelo 24B2XDM Sistema de control LCD TFT a color Tamaño visible de la imagen Diagonal de 60,47 cm Panel Tamaño de punto 0,2745mm (H) x 0,2745mm (V) Vídeo R, G, B Analog Interface & DVI Interface Sinc. separada H/V TTL Pantalla a color 16,7 millones de colores...
- Página 30 Nombre del modelo 24B2XDA Sistema de control LCD TFT a color Tamaño visible de la imagen Diagonal de 60,47 cm Panel Tamaño de punto 0,2745mm (H) x 0,2745mm (V) Vídeo R, G, B Analog Interface & HDMI Interface & DVI Interface Sinc.
- Página 31 Nombre del modelo 24B2XDAM Sistema de control LCD TFT a color Tamaño visible de la imagen Diagonal de 60,47 cm Panel Tamaño de punto 0,2745mm (H) x 0,2745mm (V) Vídeo R, G, B Analog Interface & HDMI Interface & DVI Interface Sinc.
- Página 32 Nombre del modelo 27B2DA Sistema de control LCD TFT a color Tamaño visible de la imagen Diagonal de 68,6 cm Panel Tamaño de punto 0,3114mm (H) x 0,3114mm (V) Vídeo R, G, B Analog Interface & HDMI Interface & DVI Interface Sinc.
- Página 33 Modos de visualización preconfigurados 24B2XD/24B2XDM FRECUENCIA FRECUENCIA VERTICAL ESTÁNDAR RESOLUCIÓN HORIZONTAL (KHz) (Hz) 640x480@60Hz 31.469 59.94 640x480@72Hz 37.861 72.809 640x480@75Hz 37.5 MAC MODES VGA 640x480@67Hz 66.667 IBM MODE 720x400@70Hz 31.469 70.087 800x600@56Hz 35.156 56.25 800x600@60Hz 37.879 60.317 SVGA 800x600@72Hz 48.077 72.188...
- Página 34 24B2XDA/24B2XDAM/27B2DA FRECUENCIA FRECUENCIA VERTICAL ESTÁNDAR RESOLUCIÓN HORIZONTAL (KHz) (Hz) 640x480@60Hz 31.469 59.94 640x480@72Hz 37.861 72.809 640x480@75Hz 37.5 MAC MODES VGA 640x480@67Hz 66.667 IBM MODE 720x400@70Hz 31.469 70.087 800x600@56Hz 35.156 56.25 800x600@60Hz 37.879 60.317 SVGA 800x600@72Hz 48.077 72.188 800x600@75Hz 46.875 MAC MODES SVGA 832x624@75Hz 49.725 74.5...
- Página 35 Asignaciones de contactos Cable de señal de pantalla en color de 15 contactos Nº de contacto Nombre de la señal Nº de contacto Nombre de la señal Vídeo rojo Vídeo verde Tierra Vídeo azul S.C. S.C. Datos de serie DDC Detectar cable Sinc.
- Página 36 Cable de señal de pantalla en color de 24 contactos Nº de Nombre de la señal Nº de contacto Nombre de la señal contacto Datos TMDS 2- Datos TMDS 3+ Datos TMDS 2+ Alimentación de +5 V Blindaje de datos TMDS 2/4 Tierra (para +5 V) Datos TMDS 4- Detección de conexión en caliente...
- Página 37 Conectar y listo Función DDC2B Conectar y listo Este monitor cuenta con las funciones DDC2B VESA según la NORMA DDC VESA. Dicha norma permite al monitor informar al sistema principal de su identidad y, dependiendo del nivel de DDC utilizado, comunicar información adicional sobre sus funciones de visualización.
