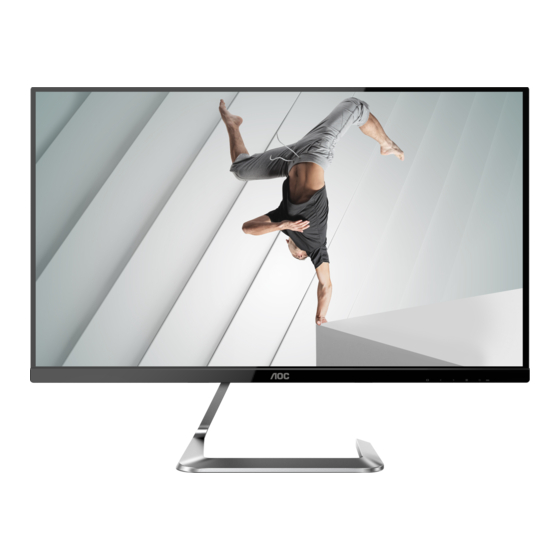

Manual del usuario del monitor LCD
24T1Q/27T1Q/Q27T1
Retroiluminación de LED
www.aoc.com
1
©2019 AOC. Reservados todos los derechos.

Publicidad

Tabla de contenido
loading

Resumen de contenidos para AOC 24T1Q

  • Página 1 Manual del usuario del monitor LCD 24T1Q/27T1Q/Q27T1 Retroiluminación de LED www.aoc.com ©2019 AOC. Reservados todos los derechos.
  • Página 2: Tabla De Contenido

    Seguridad ..................................... 1 Convenciones nacionales ............................1 Alimentación ................................2 Instalación ................................. 3 Limpieza ..................................4 Otros ..................................5 Configuración ..................................6 Contenido de la caja ..............................6 Ajuste de ángulo de visualización ..........................7 Cómo conectar el monitor ............................8 Función de Adaptive-Sync ............................
  • Página 3: Seguridad

    Seguridad Convenciones nacionales Las siguientes subsecciones describen las convenciones de notación empleadas en este documento. Notas, avisos y advertencias A través de esta guía, los bloques de texto podrían estar acompañados de un icono y estar impresos en negrita o en cursiva.
  • Página 4: Alimentación

    La toma de corriente, debe estar instalada cerca del equipo y debe disponer de un acceso fácil. Para utilizar únicamente con el adaptador de alimentación suministrado: Fabricantes: L&T Display Technology(Fujian) Ltd Model: STK025-19131T (24T1Q, 27T1Q) Fabricantes: TPV Electronics (Fujian) Co., Ltd. Model: ADPC1945 (Q27T1)
  • Página 5: Instalación

    Instalación No coloque el monitor sobre un carrito, base, trípode, soporte o mesa inestable. Si el monitor se cae, podría provocar lesiones a las personas y el producto podría sufrir daños graves. Use sólo el carrito, base, trípode, soporte o mesa recomendado por el fabricante o vendido conjuntamente con este producto.
  • Página 6: Limpieza

    Limpieza Limpie la caja del televisor con un paño. Para eliminar las manchas, puede utilizar un detergente suave en lugar de un detergente fuerte, ya que este cauterizará la carcasa del producto. Al realizar la limpieza, asegúrese de que no caiga detergente dentro de la unidad. El paño de limpieza no debe ser demasiado áspero ya que arañaría la superficie la pantalla.
  • Página 7: Otros

    Otros Si el producto emite un olor, sonido o humo extraño, desconecte el cable de alimentación INMEDIATAMENTE y póngase en contacto con un centro de servicio. Asegúrese de que las aberturas de ventilación no están bloqueadas por una mesa o cortina. No someta el monitor LCD a condiciones de vibración intensa o fuertes impactos durante el funcionamiento.
  • Página 8: Configuración

    Cable DP Manual en CD Tarjeta de garantía Adaptador No todos los cables de señal (DP, HDMI) se proporcionarán para todos los países y regiones. Consulte a su proveedor local u oficina de la sucursal de AOC para obtener confirmación.
  • Página 9: Ajuste De Ángulo De Visualización

    Ajuste de ángulo de visualización Para obtener una visión óptima es recomendable mirar directamente a la pantalla completa y a continuación ajustar el ángulo del monitor para adecuarlo a sus preferencias. Sujete la base, de modo que el monitor no se vuelque al cambiar el ángulo del monitor. Usted puede ajustar el ángulo del monitor como se muestra abajo: NOTA: No toque la pantalla LCD cuando cambie el ángulo.
  • Página 10: Cómo Conectar El Monitor

    Cómo conectar el monitor Conexiones del cable de la parte posterior del monitor y su PC: Q27T1 HDMI-2 HDMI-1 DCIN 24T1Q/27T1Q DCIN HDMI 1. Alimentación 2. Auriculares 3. DP 4. HDMI Conexión a un PC 1. Conecte el cable de alimentación a la parte posterior del monitor.
  • Página 11: Función De Adaptive-Sync

    Función de Adaptive-Sync 1. La función de Adaptive-Sync está disponible con DP/HDMI. 2. Tarjeta gráfica compatible: A continuación se muestra la lista recomendada, que también puede comprobar visitando www.AMD.com • Radeon™ RX Vega serie • Radeon™ RX 500 serie • Radeon™...
  • Página 12: Ajuste

    Ajuste Botones de acceso directo Fuente/Salir Visión nítida/Lzquierda Volumen/Derecha Menú/Entrar Alimentación Menú / Entrar Presione para mostrar el menú OSD mil o confirmar la selección. Alimentación Presione el botón Alimentación para encender o apagar el monitor. Volumen / Derecha Cuando el menú OSD no esté activo, presione el botón Volumen para activar la barra de ajuste de volumen. Presione Lzquierda o Derecha para ajustar el volumen (solamente para modelos con altavoces).
  • Página 13 Clear Vision (Visión nítida) 1. Si el menú OSD no está activo, presione el botón “Lzquierda” para activar la función Clear Vision (Visión nítida). 2. Utilice los botones “Lzquierda” o “Derecha” para seleccionar entre las opciones disponibles: Weak (Poca), Medium (Media), Strong (Mucha) u Off (Desactivada). El valor predeterminado es “Off” (Desactivada). 3.
  • Página 14: Osd Setting (Configuración Osd)

    OSD Setting (Configuración OSD) Instrucciones básicas y sencillas sobre los botones de control. Luminance Color Setup Picture Boost OSD Setup Extra Exit Contrast Gamma Gamma 1 Brightness Eco mode Standard Overdrive 1). Presione el botón MENÚ para activar la ventana OSD. 2).
  • Página 15: Luminance (Luminosidad)

    Luminance (Luminosidad) Luminance Color Setup Picture Boost OSD Setup Extra Exit Contrast Gamma Gamma 1 Brightness Eco mode Standard Overdrive Contrast 0-100 Contraste desde el registro digital. (Contraste) Brightness 0-100 Ajuste de la retroiluminación (Brillo) Standard Modo Estándar (Estándar) Text (Texto) Modo Texto Internet Modo Internet...
  • Página 16: Color Setup (Configuración De Color)

    Color Setup (Configuración de color) Color Setup Picture Boost OSD Setup Extra Exit Luminance Color Temp. Warm LowBlue Mode DCB Mode Green DCB Demo Blue Recuperar la temperatura de color cálida Warm (Cálido) de la memoria EEPROM. Recuperar la temperatura de color normal Normal de la memoria EEPROM.
  • Página 17: Picture Boost (Ref. De Imagen)

    Picture Boost (Ref. de Imagen) OSD Setup Extra Exit Luminance Picture Boost Color Setup Bright Frame Brightness H. Position Frame Size Contrast V. Position Bright Frame ON (ACTIVAR)/ Deshabilitar o habilitar el encuadre brillante (Enc. brillante) OFF (DESACTIVAR) Frame Size 14-100 Ajustar el tamaño del encuadre (Tamaño enc.)
  • Página 18: Osd Setup (Config. Osd)

    OSD Setup (Config. OSD) Extra Exit OSD Setup Luminance Color Setup Picture Boost Language English H. Position Transparence V. Position Timeout Break Reminder DP Capability Adaptive-Sync Language (Idioma) Seleccionar el idioma de los menús OSD Timeout 5-120 Ajustar el tiempo de espera de los menús OSD (Tiemp.
  • Página 19: Extra

    (Ajuste Auto.) predeterminados de la imagen Off timer (Temporizador 0-24 horas Seleccionar el tiempo de apagado DC de apagado) 24T1Q/27T1Q: Ancho/4:3 Image Ratio Seleccionar la relación de imagen para la Q27T1: Ancho/4:3/1:1/ (Rel. imagen) pantalla. Película1/Película2 ACTIVAR o DESACTIVAR la compatibilidad con DDC/CI sí...
  • Página 20: Exit (Salir)

    Exit (Salir) Exit Luminance Color Setup Picture Boost OSD Setup Extra Exit (Salir) Salir del menú OSD...
  • Página 21: Indicador Led

    Indicador LED Estado Color del indicador LED Full Power Mode Blanco Active-off Mode Naranja...
  • Página 22: Controlador

    (Screen+) Bienvenido a la aplicación de software “i-Menu” de AOC. i-Menu facilita los ajustes de la configuración de la pantalla del monitor utilizando menús en pantalla en lugar del botón OSD del propio monitor. Para completar la instalación, siga la guía de instalación.
  • Página 23: E-Saver

    ¡Gracias por utilizar el software de administración de energía e-Saver de AOC! e-Saver de AOC cuenta con funciones de apagado inteligente para los monitores que permite a estos apagarse de manera oportuna cuando su PC se encuentra en cualquier estado (encendido, apagado, suspensión o con el protector de pantalla activado). El tiempo de apagado final depende de sus preferencias (consulte el ejemplo siguiente).
  • Página 24: Solucionar Problemas

    Ajuste la resolución y frecuencia máximas que el monitor pueda gestionar. Asegúrese de que los controladores del monitor AOC están instalados. Ajuste los controles de contraste y brillo. La imagen está borrosa Realice un ajuste automático.
  • Página 25: Especificaciones

    Especificaciones Especificaciones generales Nombre del modelo 24T1Q Sistema de control LCD TFT a color Tamaño visible de la imagen Diagonal de 60,47 cm Panel Tamaño de punto 0,2745mm (H) x 0,2745mm (V) Vídeo Interfaz HDMI e interfaz DP Pantalla a color...
  • Página 26 Nombre del modelo 27T1Q Sistema de control LCD TFT a color Tamaño visible de la imagen Diagonal de 68,6 cm Panel Tamaño de punto 0,3114mm (H) x 0,3114mm (V) Vídeo Interfaz HDMI e interfaz DP Pantalla a color 16,7 millones de colores Velocidad de barrido horizontal 30k-85kHz Tamaño de barrido horizontal...
  • Página 27 Nombre del modelo Q27T1 Sistema de control LCD TFT a color Tamaño visible de la imagen Diagonal de 68,47 cm Panel Tamaño de punto 0,2331mm (H) x 0,2331mm (V) Vídeo Interfaz HDMI e interfaz DP Pantalla a color 16,7 millones de colores Velocidad de barrido horizontal 30k-114kHz Tamaño de barrido horizontal...
  • Página 28: Modos De Visualización Preconfigurados

    Modos de visualización preconfigurados 24T1Q/27T1Q FRECUENCIA FRECUENCIA VERTICAL ESTÁNDAR RESOLUCIÓN HORIZONTAL (KHz) (Hz) 640x480@60Hz 31,469 59,94 640x480@67Hz 66,667 640x480@72Hz 37,861 72,809 640x480@75Hz 37,5 640x480@100Hz 51,08 99,769 640x480@120Hz 61,91 119,518 DOS MODE 720x400@70Hz 31,469 70,087 DOS MODE 720x480@60Hz 29,855 59,710 720x576@50Hz...
  • Página 29 Q27T1 FRECUENCIA FRECUENCIA VERTICAL ESTÁNDAR RESOLUCIÓN HORIZONTAL (KHz) (Hz) 640x480@60Hz 31,469 59,94 640x480@67Hz 66,667 640x480@72Hz 37,861 72,809 640x480@75Hz 37,5 DOS MODE 720x400@70Hz 31,469 70,087 DOS MODE 720x480@60Hz 29,855 59,710 720x576@50Hz 31,25 SVGA 800x600@56Hz 35,156 56,25 SVGA 800x600@60Hz 37,879 60,317 SVGA 800x600@72Hz 48,077 72,188...
  • Página 30: Asignaciones De Contactos

    Asignaciones de contactos Nº de Nº de Nº de Nombre de la señal Nombre de la señal Nombre de la señal contacto contacto contacto Datos TMDS 2+ Datos 0- TMDS Tierra DDC/CEC Protección Datos 2 TMDS Reloj TMDS + Alimentación de +5 V Detección de conexión en Datos 2- TMDS Protección reloj TMDS...
  • Página 31: Conectar Y Listo

    Conectar y listo Función DDC2B Conectar y listo Este monitor cuenta con las funciones DDC2B VESA según la NORMA DDC VESA. Dicha norma permite al monitor informar al sistema principal de su identidad y, dependiendo del nivel de DDC utilizado, comunicar información adicional sobre sus funciones de visualización.
