5.3.4 Clavier distant de 200 mètres jusqu'à 500 mètres
Lorsqu'il l'on dépasse la longueur de 200 m du réseau local LAN, il est indispensable d'utiliser un alimentateur à proximité du clavier distant.
Il n'est pas possible de dépasser la longueur de 500 m.
La seule différence par rapport au cas du clavier distant jusqu'à 200 mètres est qu'il faut connecter l'alimentateur aux bornes 1 et 2 du dérivateur en T
(celui qui est près du clavier distant). Dans ce cas, il suffit d'avoir un câble à 3 fils qui relie les deux dérivateurs en T.
Si l'on connecte une seule unité, le schéma de câblage est le suivant :
MANUEL DE L'UTILISATEUR

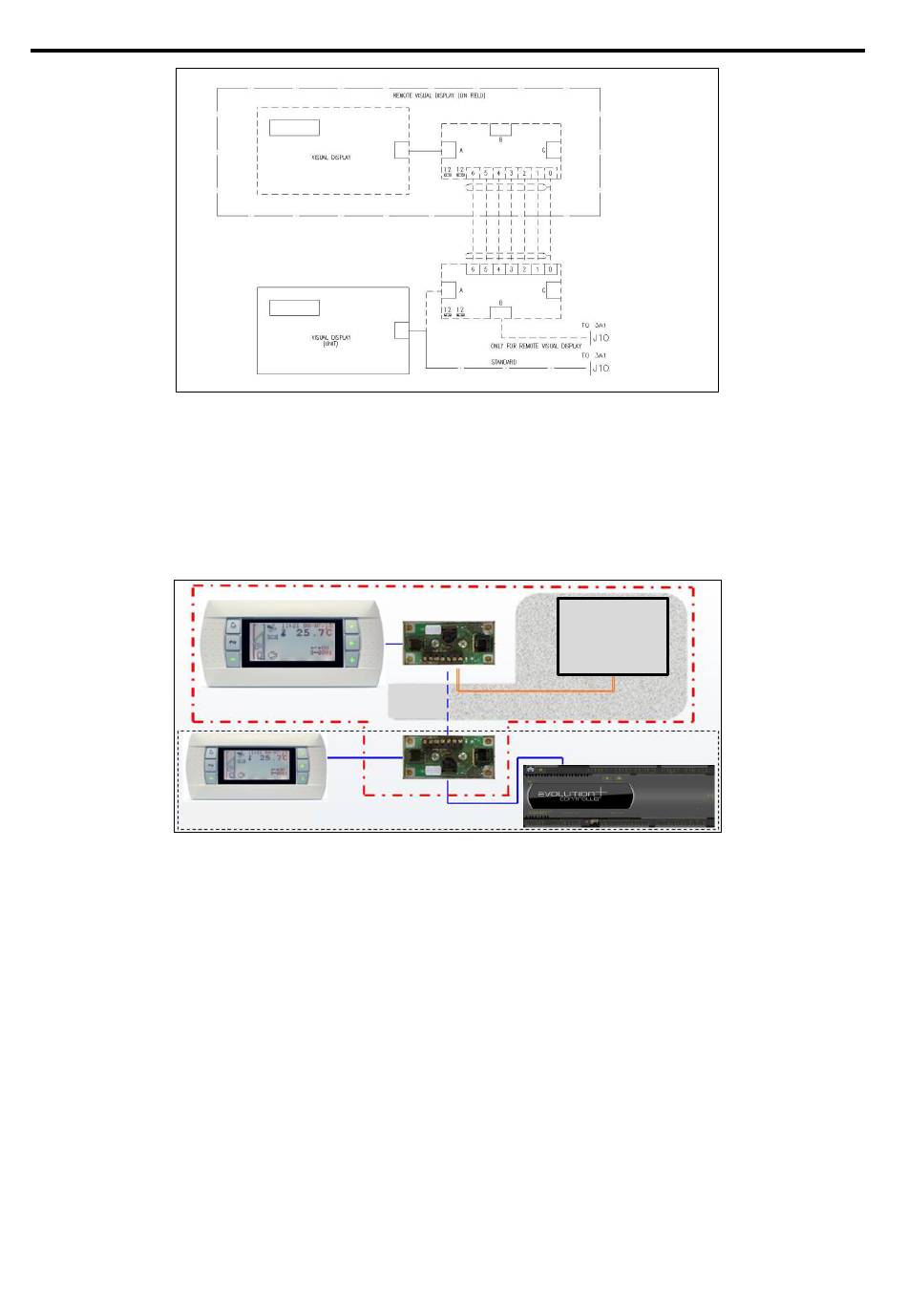

Figure 5-5 : Schéma électrique pour la connexion d'un clavier distant jusqu'à 200 m
Unité
Figure 5-6 : Schéma de principe pour la connexion d'un clavier distant de 200 m jusqu'à 500 m
6x1 mm BLINDÉ
2
TORSADÉ
CONVERTISSEUR
3x1 mm blindé
2
et torsadé
102
0-220 Vca
CA/CC
0-24 Vcc
