5.3.5

Teclado remoto de diferentes unidades

Para conectar diferentes unidades a un único teclado remoto es suficiente conectar entre sí todas las tarjetas realizando el puente en los conectores J11.
Solamente en la primera tarjeta en red (la más cercana al teclado remoto) se debe utilizar una configuración igual a una de las dos representadas
anteriormente.
MANUAL DE USUARIO
Unidad

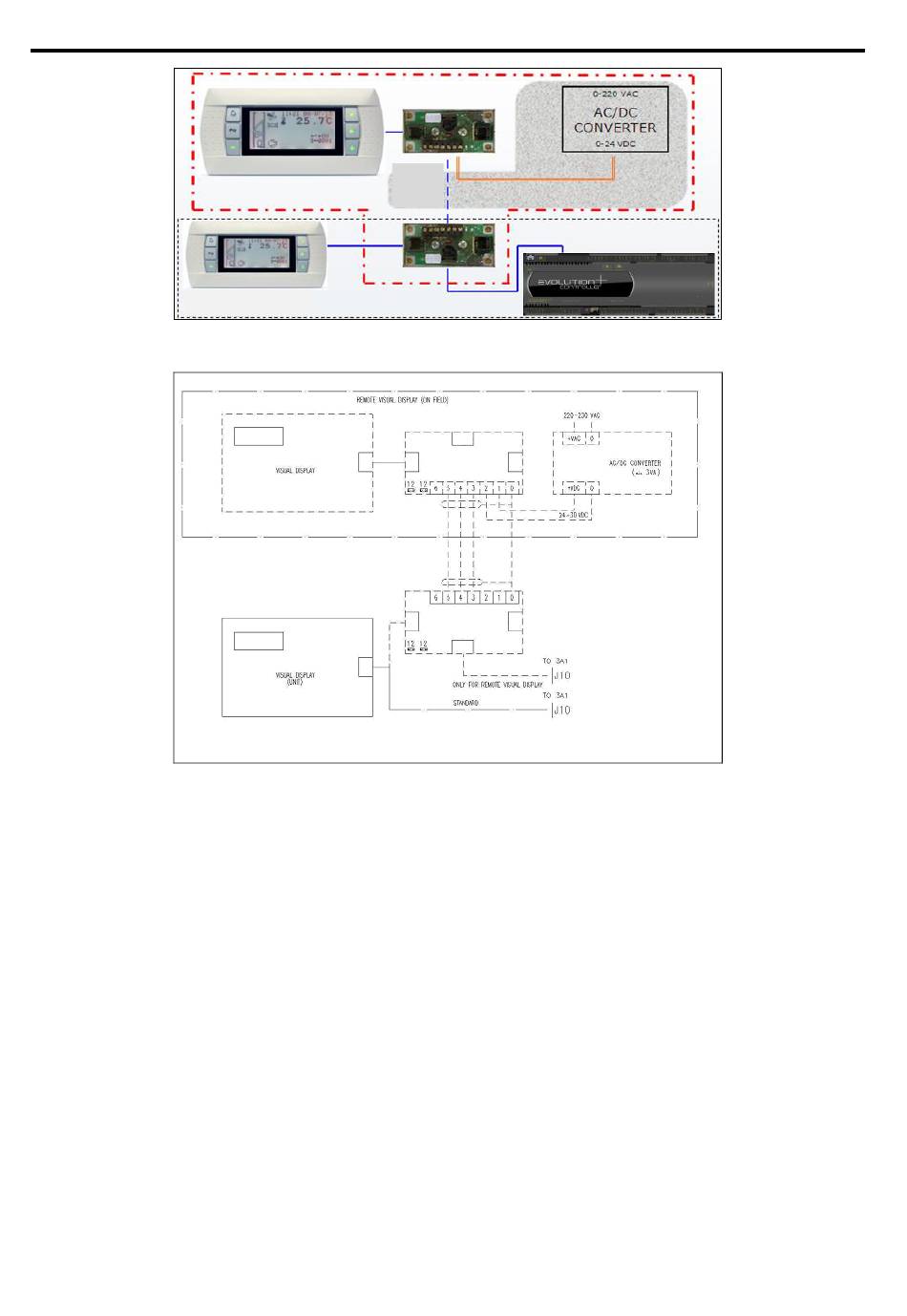

Figura 5-6: Esquema de principio para la conexión de un teclado remoto de 200 m a 500 m
Figura 5-7: Esquema eléctrico para la conexión de un teclado remoto de 200 m a 500 m
3x1 mm
2
blindado y
trenzado
3x1 mm BLINDADO
2
TRENZADO
