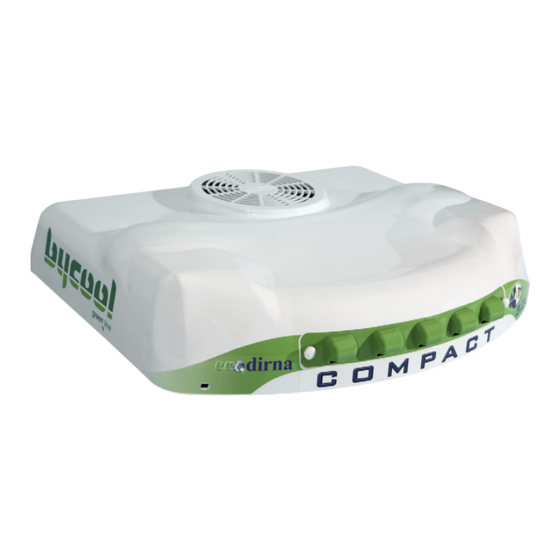

COMPACT
Calidad en
Empresa
Automoción
Registrada
IATF 16949
ISO 9001
DAF
Instrucciones de Montaje
Mounting Instructions
Instructions de Montage
Montageanweisungen
Istruzioni di Montaggio
®
3.0
ES
EN
FR
GE
IT
1001217173
Spanish
English
French
German
Italian

Publicidad

Tabla de contenido
loading

Manuales relacionados para dirna Bergstrom bycool COMPACT 3.0

Resumen de contenidos para dirna Bergstrom bycool COMPACT 3.0

  • Página 1 ® COMPACT Instrucciones de Montaje Spanish Mounting Instructions English Instructions de Montage French Montageanweisungen German Istruzioni di Montaggio Italian Calidad en Empresa Automoción Registrada 1001217173 IATF 16949 ISO 9001...

  • Página 2: Recomendaciones Para El Montaje

    COMPACT 3.0 ® Herramientas Recomendaciones Para el montaje Juego de Llaves Torx Juego de Llaves Allen • Antes de iniciar el montaje leer las instrucciones y Llave fija 10, 13, 14 seguirlas durante el proceso de instalacion. Tijeras Flexómetro • Usar herramientas adecuadas para...
  • Página 3 COMPACT 3.0 ® Antes de empezar con el montaje, montar rejilla entrada aire delantera. En el caso de que el vehículo venga con spoiler, solicitar el kit 0911020014. Desmontar tapa escotilla, los elementos de fijación y entregar éstos al cliente (*). Quitar los residuos sobrantes adheridas al techo antes de pegar la junta EPDM.
  • Página 4 COMPACT 3.0 ® En caso de que vehículo tenga spoiler con la barra central, cortar la barra mostrada por líneas de punto para instalar el equipo. Pegue la junta EPDM alrededor del hueco de escotilla (mirar el detalle para cortar los bordes finales de unión de la junta).
  • Página 5 COMPACT 3.0 ® EXTERIOR CABINA: Posicionar el Compact en el hueco de la escotilla. ¡Atención! Al colocar el equipo encima del hueco escotilla, revisar que los tubos de desagüe no queden obstruidos por la junta EPDM. Escotilla Colocar canalizador gomaespuma quedando la parte más blanda en la base del equipo.
  • Página 6 COMPACT 3.0 ® Colocar (2) soportes sujeción, con (1) arandela y (1) tuerca autoblocante M8, sin llegar a apretar. Roscar 10 mm (4) espárragos M6 x 80, donde se indica, según distancia (D) del esquema del punto 16. (D) 70 mm Colocar (1) arandela Ø6 de goma, arandela plana Ø6 ala ancha y (1) tuerca M6, Arandela...
  • Página 7 COMPACT 3.0 ® Colocar (1) tuerca M6 sin apretar en cada espárrago . Tuerca M6 Entre la base y el panel interior de distribución de aire, conectar (2) cajas de dos vías de sensor antihielo (cables blancos) y sensor aire de retorno (cables negros), caja de 4 vías del soplador, (2) cables de comunicación y caja de 8 vías de cableado a conexión con control...
  • Página 8 COMPACT 3.0 ® Colocar el panel interior de distribución de aire en los espárragos anteriores con (1) arandela M6 ala ancha y (1) tuerca M6 en cada espárrago. Apretar tuercas hasta que el canalizador del panel interior de distribución de aire haga tope en goma espuma superior del equipo.
  • Página 9 COMPACT 3.0 ® Presentar consola y centrar el equipo en el sitio más conveniente del techo de la cabina. Una vez centrado quitar consola. Fijar los soportes de sujección apretando las tuercas hasta el apriete de la junta de EPDM exterior (Punto 4a) del equipo entre 3 y 6mm;...
  • Página 10 COMPACT 3.0 ® Colocar tuerca M6 (A) tras la tuerca de fijación del panel interior de distribución de aire Base Compact en cada espárrago. Colocar exágonos M6 roscandolo hasta que quede 1 mm por encima del tapizado en vehículos con cabina Super Hexágono M6 Space Cab y 10 mm por debajo del tapizado en el resto de vehículos.
  • Página 11 COMPACT 3.0 ® Colocar la consola con (4) tornillos M6/100x15 allen. Cubrir los (4) tornillos M6/100x15 allen con los embellecedores redondos de M6 de plástico.

  • Página 12: Vista Explosionada Hasta La Fijación De Los Soportes

    COMPACT 3.0 ® Vista explosionada hasta la fijación de los soportes Arandela de goma ø 7 Espárrago Arandela plana ø 8 ala ancha M8 x125 x 100 ó 120 Tuerca M8 Techo cabina Tuerca M8 Arandela plana ø 6 ala ancha Junta de EPDM de 25 mm.

  • Página 13: Instrucciones Detalladas Sobre La Instalación Del Cableado De Alimentación

    COMPACT 3.0 ® Instrucciones detalladas sobre la instalación del cableado de alimentación Cableado de alimentación superior 1- Conectar el cable de alimentación superior en la parte trasera del equipo y llevarlo por la parte posterior de la cabina pegando los soportes de plástico y fijándolo c/bridas. 2- Conectar cable de alimentación inferior en batería, llevándolo por el paso de cableados original, sujeto c/bridas, hacia la parte posterior de la cabina, para conectar con el cable de alimentación superior ¡...

  • Página 14: Esquema Eléctrico

    COMPACT 3.0 ® Esquema eléctrico ¡AVISO IMPORTANTE! Precaución de no invertir las polaridades al conectar la alimentación en el equipo. Si esto sucediera la placa no se enciende y el equipo no funciona y se producirán daños irreparables en los módulos de los compresores.
  • Página 15 COMPACT 3.0 ®...
  • Página 16 The installing personnel must have a sufficient training Warning in vehicles air conditioning. dirna Bergstrom, s.l. shall not be responsible for When installing air conditioning equipment on roof, the breakdowns or damages coming from an inadequate upper cabin part must be protected with a cloth or a handling or installation of the equipment or from protective blanket to avoid possible scratches.
  • Página 17 COMPACT 3.0 ® Mount the front air input grille before starting assembly. In case the vehicle avenges with spoiler, to request the kit 09111020014. Dismantle sun hatch, fastening elements and hand over to client (*). Remove residual glue substance of the roof upper surface before glueing EPDM gasket.
  • Página 18 COMPACT 3.0 ® In case vehicle has a spoiler with central bar, cut the bar shown by dot lines in order to install equipment. Glue EPDM gasket around hatch hole (see detail for cutting end join edges). 15 mm HOW TO CUT EPDM GASKET TO AVOID WATER FILTRATION INTO THE CABIN A- Glue gasket, keeping 100 mm of protection paper at each side.
  • Página 19 COMPACT 3.0 ® OUTSIDE CABIN: Position Compact in sun hatch hole. Caution! When positioning the unit above the hatch gap, check that the wastewater run-offs are not blocked by the EPDM seal. Sun hatch Position the foam rubber, ensuring the softest part is placed on the base of the unit.
  • Página 20 COMPACT 3.0 ® Place (2) fastening supports, with (1) washer and (1) M8 self-blocking nut, without tightening. Screw 10 mm deep (4) M6 x 80 studs, where indicated distance (D) in figure point 16. (D) 70 mm To place (1) rubber washer diameter 6 (1), plane washer diameter 6 wide wing and (1) plane washer...
  • Página 21 COMPACT 3.0 ® Place (2) fastening supports, with (1) washer and (1) M6 nut, without tightening. M6 nut Between the base and the interior air distribution panel, connect (2) two-way boxes of the anti-freeze sensor (white cables) and the return air sensor (black cables), 4-way box of the blower, (2) communication cables and 8-way box of the electronic control connection cables.
  • Página 22 COMPACT 3.0 ® Position the interior air distribution panel on the front studs with (1) M6 wide-flanged washer and (1) M6 nut on each stud. Tighten the nuts until the interior air distribution panel duct comes up against the unit’s top foam.
  • Página 23 COMPACT 3.0 ® Place console and centre equipment in the most convenient place of cabin roof. Once centred, remove console for later installation. Fasten supports tightening nuts until outside EPDM joint (Point 4a) of equipment is compressed, between 3 and 6 mm; joint EPDM must stay with a thickness of 19 and 22 mm.
  • Página 24 COMPACT 3.0 ® Position nut M6 (A) after the fastening nut of the interior air distribution panel on each stud. Compact Base Position M6 hexagons, screwing up to 1 mm above the upholstery in vehicles with Space Cab and 10 mm below the upholstery in other M6 hexagon vehicles.
  • Página 25 COMPACT 3.0 ® Place console using (4) M6/100x15 allen head screws bolts. Cover the (4) nuts M6/100 x 15 allen with the round protection caps of M6 plastic.
  • Página 26 COMPACT 3.0 ® Exploded side view to supports fastening ø 7 Rubber washer M8 x125x100 / 120 wide wing flat washer ø 8 Studs M8 Nut Cabin roof M8 Nut Wide wing flat washer ø 8 EPDM Joint 25 mm. Fastening support Wide wing flat washer M8 self-blocking nut...
  • Página 27 COMPACT 3.0 ® Detailed instructions on power wiring assembly wiring for power supply 1- Connect the upper power supply cable to the back of equipment and lead it through the back of the cab whilst sticking down the plastic clips and securing it with flanges. 2- Connect the lower power supply cable to the battery by leading it through the original cable route, secured with flanges, to the back of the cab, to connect it with the upper power supply cable.

  • Página 28: Electric Wiring

    COMPACT 3.0 ® Electric wiring IMPORTANT WARNING! Take care not to invert polarities when connecting the unit to the power supply. If this were to happen, the unit will not work and irreparable damage will be caused to the compressor modules. Return Centrifugal air sensor...
  • Página 29 COMPACT 3.0 ®...
  • Página 30 Lors de l’installation de l’appareil d’air conditionné sur le dirna Bergstrom, s.l., ne sera pas responsable des toit, il faudra protéger la partie supérieure de la cabine dommages ou des bris dérivés d’une installation ou avec un linge ou une couverture de protection afin d’éviter...
  • Página 31 COMPACT 3.0 ® Avant de commencer le montage, monter la grille d’entrée d’air frontale. Si le véhicule dispose de spoiler, demande le kit 0911020014. Démonter le couvercle de l’écoutille, les éléments de fixations et les remettre au client (*). Eliminer les restes d’adhésif de la surface supérieure de la cabine avant de coller le joint EPDM.
  • Página 32 COMPACT 3.0 ® Si le spoiler a une barre centrale, couper la barre dans la zone à points afin de pouvoir installer l’appareil. Coller le joint EPDM autour de l’orifice de l’écoutille (voir détail pour découper les bords). 15 mm COMMENT COUPER LE JOINT EPDM POUR EVITER LES FILTRATIONS DANS LA CABINE A- Coller le joint en maintenant une protection...
  • Página 33 COMPACT 3.0 ® EXTERIEUR CABINE: Positionner le Compact dans l’espace prévu. Attention ! Avant de placer l’équipement sur le creux de l’écoutille, vérifier que les sorties d’écoulement ne soient pas bouchées par le joint EPDM. Écoutille Placer le canalisateur en caoutchouc mousse en laissant la partie la plus molle sur la base de l’équipement.
  • Página 34 COMPACT 3.0 ® Placer les supports de fixation (2), avec une rondelle (1) et un écrou autobloquant (1) M8, sans serrer. Visser 10 mm les goujons (4) M6 x 80, comme indiqué au (D) du schema point 16. (D) 70 mm Placer (1) rondelle mouse dimètre 6 (1) plain rondelle dimètre 6 aile large et (1) écrou M6 rondelle à...
  • Página 35 COMPACT 3.0 ® Placer l’écrou (1) M6 sans le serrer sur chaque goujon. écrou M6 Entre la base et le panneau inférieur de distribution d’air, connecter (2) boîtes à deux voies de capteur antigel (câbles blancs) et capteur d’air de retour (câbles noirs), la boîte à...
  • Página 36 COMPACT 3.0 ® Placer le panneau intérieur de distribution d’air dans les goujons précédents avec (1) rondelle M6 surface large et (1) écrou M6 sur chaque goujon. Serrer les écrous jusqu’à ce que le canalisateur du panneau intérieur de distribution d’air heurte le caoutchouc mousse supérieur de l’équipement.
  • Página 37 COMPACT 3.0 ® Placer la console et centrer l’appareil sur la partie convenant le mieux du toit de la cabine. Une fois centrée, retirer la console pour l’installer plus tard. Fixer les supports en serrant les écrous jusqu’à serrer le joint EPDM (Point 4a) de l’appareil entre 3 et 6 mm;...
  • Página 38 COMPACT 3.0 ® Placer l’écrou M6 (A) après l’écrou de fixation du panneau intérieur de distribution d’air sur Base Compact chaque goujon. Placer des hexagones M6 et les visser jusqu’à ce qu’ils dépassent de 1 mm Hexagone M6 au-dessus de la tapisserie dans les véhicules à...
  • Página 39 COMPACT 3.0 ® Placer la console à l’aide des (4) vis Allen M6/100x15. Couvrir les têtes des vis Allen (4) M6/100x15 avec les capuchons en plastique M6.
  • Página 40 COMPACT 3.0 ® Vue explosée jusqu’à la fixation des supports de fixation Rondelle caoutchouc ø 7 Goujons Rondelle plate large ø 8 M8 x125x100 / 120 Écrou M8 Toit de cabine Écrou M8 Rondelle plate large ø 8 Joint EPDM 25 mm. Support de fixation Rondelle plate large Écrou autobloquant M8...
  • Página 41 COMPACT 3.0 ® Instructions détaillées sur l’installation du câblage d’alimentation câble d’alimentation supérieur 1- Connecter le câble d’alimentation supérieur à la partie arrière de l’appareil et le conduire par la partie postérieure de la cabine en collant les supports en plastique et en le fixant avec des brides. 2- Connecter le câble d’alimentation inférieur à...
  • Página 42 COMPACT 3.0 ® Câblage electrique AVERTISSEMENT IMPORTANT! Attention ! Ne pas inverser les polarités dans la connexion de l’alimentation à l’équipement. Si cela se produisait, la plaque ne s’allumerait pas, l’équipement ne fonctionnerait pas et des dommages irréparables se produiraient sur les modules des compresseurs. Capteur Souffleur d’air de retour...
  • Página 43 COMPACT 3.0 ®...
  • Página 44 Bereich Fahrzeug- Klimaanlagen ausreichend geschult sein. Wird die Klimaanlage im Kabinendach installiert, muss dirna Bergstrom, s.l. übernimmt keine Verantwortung der obere Teil der Kabine mit einem Tuch oder einer für Schäden oder Brüche aufgrund einer nicht ordnungsgemäßen Installation oder Bedienung Decke gegen eventuelle Kratzer geschützt werden.
  • Página 45 COMPACT 3.0 ® Vor Montabeginn vorderes Lufteintrittsgitter montieren. Sollte das Fahrzeug mit Spoiler geliefert werden, Kit 0911020014 bestellen. Den Lukendeckel und die Befestigungselemente entfernen und dem Kunden aushändigen (*). Vor dem Ankleben der EPDM-Dichtung die Klebstoffreste von der oberen Kabinenfläche entfernen.
  • Página 46 COMPACT 3.0 ® Falls der Spoiler eine Mittelstange hat, diese im Bereich der Punkte schneiden, um das Gerät installieren zu können. Die EPDM-Dichtung um die Lukenöffnung herum ankleben (siehe Detailansicht für das Schneiden der Ränder). 15 mm EPDM-DICHTUNG GESCHNITTEN WIRD, UM FILTRATIONEN IN DER KABINE ZU VERMEIDEN A- Dichtung aufkleben...
  • Página 47 COMPACT 3.0 ® KABINENAUSSENSEITE: Compact in der Öffnung positionieren. Achtung! Beim Auflegen des Geräts auf die Lukenaussparung darauf achten, dass die Ablassausgänge nicht von der EPDM- Dichtung zusammengedrückt werden. Luke Schaumgummidurchführung anbringen, wobei der weichere Teil auf der Gerätegrundplatte aufliegt. Achtung: Je nach Kabine kann es erforderlich sein, die (2) mitgelieferten Führungen zu verwenden,...
  • Página 48 COMPACT 3.0 ® Befestigungsauflagen einer Unterlegscheibe (1) und einer Autobloc-Mutter (1) M8 einlegen, jedoch ohne anzuziehen. 10 mm Gewinde für die Stiftschrauben (4) M6 x 80 am angegebenen Punkt schneiden laut Distanz (D) beschrieben in Abbildung 16. (D) 70 mm Montiere (1) Gummi-Unterlegscheibe, (1) Gummi-Unterlegscheibe 3D Unterlegscheibe (1) Mutter auf jede...
  • Página 49 COMPACT 3.0 ® Jeweils die Mutter (1) M6 ohne Anziehen auf die Stiftschrauben legen. Mutter M6 Zwischen Grundplatte inneren Luftverteilertafel 2-Wege- Kästen Frostschutzfühler (weiße Kabel) Rückführsonde (schwarze Kabel), 4-Wege-Kasten Gebläses, Kommunikationskabel 8-Wege- Kasten Anschlussverkabelung Elektroniksteuerung anschließen. Kommunikationskabel Kommunikationskabel Gebläse Rückführsonde Frostschutzfühler 8-Wege-Kasten...
  • Página 50 COMPACT 3.0 ® Innere Luftverteilertafel vorgenannten Stiftschrauben mit jeweils (1) Breitflansch-Unterlegscheibe M6 und (1) Mutter M6 anbringen. Muttern anziehen, bis die Führung der inneren Luftverteilertafel am oberen Schaumgummi der Anlage anschlägt. Wichtiger Hinweis: Führung inneren Luftverteilertafel muss am oberen Schaumgummi der Anlage anschlagen, damit keine Luft austreten kann.
  • Página 51 COMPACT 3.0 ® Die Konsole aufsetzen und das Gerät an der am besten geeigneten Stelle des Kabinendachs zentrieren. Nach der Zentrierung die Konsole für die nachfolgende Montage abnehmen. Die Halterungen durch Anziehen der Muttern befestigen, bis die EPDM-Dichtung (Punkt 4a) des Geräts zwischen 3 und 6 mm komprimiert wird;...
  • Página 52 COMPACT 3.0 ® Eine Mutter M6 (A) hinter der Befestigungsmutter inneren Luftverteilertafel allen Grundplatte Compact Stiftschrauben anbringen. Sechskant- Verbindungsmuttern M6 eindrehen, bis sie bei Sechskant M6 Fahrzeugen mit Kabine Super Space Cab 1 mm über dem Bezug heraus steht und sich Bezug bei allen übrigen Fahrzeugen 10 mm unter dem Bezug befinden.
  • Página 53 COMPACT 3.0 ® Die Konsole anhand von (4) Inbusschrauben M6/100x15 anbringen. Die Köpfe der Inbusschrauben (4) M6/100x15 mit Kunststoffkappen M6 abdecken.
  • Página 54 COMPACT 3.0 ® Explosionsansicht bis zur befestigung der befestigungsauflagen Gummischeibe ø 7 Stiftschrauben Breitflansch-Flachscheibe ø 8 M8 x125x100 / 120 Mutter M8 Kabinendach Mutter M8 Breitflansch-Flachscheibe ø 8 EPDM-Dichtung 25 mm. Befestigungsauflage Breitflansch-Flachscheibe Autobloc-Mutter M8 Explosionsansicht bis zur befestigung der konsolen Gummischeibe Ø6 Breitflansch-Flachscheibe Ø6 Mutter M6...
  • Página 55 COMPACT 3.0 ® Ausführliche Anleitung für die Installation der Spannungsversorgung Versorgungs- verkabelung 1- Oberes Stromversorgungskabel an die Rückseite des Geräts anschließen und um die Kabinenrückseite führen. Dabei die Kunststoffhalter ankleben und mit den Kabelbindern fixieren. 2- Unteres Stromversorgungskabel an die Batterie anschließen. Dieses durch den ursprünglichen Kabeldurchgang, befestigt mit Kabelbindern, hin zur Kabinenrückseite führen, um es mit dem oberen Stromversorgungskabel zu verbinden !!BEIM VERBINDEN DER KABEL, AUSREICHEND ABSTAND LASSEN, UM EINEN DURCH DIE KABINENBEWEGUNGEN BEDINGTEN BRUCH ZU VERMEIDEN!!

  • Página 56: Elektrischeverkabelung

    COMPACT 3.0 ® ElektrischeVerkabelung WICHTIGER WARNHINWEIS! Darauf achten, dass die Polaritäten beim Anschluss der Stromversorgung an das Gerät nicht vertauscht werden. Ist dies der Fall, schaltet sich die Elektroniktafel nicht ein, das Gerät funktioniert nicht und es kommt zu irreparablen Schäden an den Kompressormodulen. Abluftsensor Doppelradialgebläse Sensor...
  • Página 57 COMPACT 3.0 ®...
  • Página 58 COMPACT 3.0 ® Attrezzi Suggerimenti per il montaggio Kit di chiavi Torx Kit di chiavi Allen • Prima di cominciare il montaggio, leggere attentamente Chiave fissa 10, 13, 14 le istruzioni e rispettarle nel corso dello stesso. Forbici Metro a nastro •...
  • Página 59 COMPACT 3.0 ® Prima di iniziare il montaggio, installare la griglia sull’entrata anteriore dell’aria. Se il veicolo dispone di spoiler, richiedere il kit 0911020014. Smontare il coperchio dell’oblò, gli elementi di fissaggio e consegnarli al cliente (*). Eliminare i residui di adesivo dalla superficie superiore della cabina prima di incollare la guarnizione EPDM.
  • Página 60 COMPACT 3.0 ® Se lo spoiler presenta una barra centrale, tagliarla lungo la zona con i punti per poter installare l’impianto. Incollare la guarnizione EPDM intorno al foro dell’oblò (vedi particolare per tagliare i bordi). 15 mm COME TAGLIARE LA GUARNIZIONE EPDM PER EVITARE INFILTRAZIONI NELLA CABINA A- Incollare la guarnizione mantenendo una protezione di carta di 100 mm su ogni lato.
  • Página 61 COMPACT 3.0 ® ESTERNO CABINA: Inserire il Compact nel vano. Attenzione! Quando si posiziona l’impianto sul vano del tettuccio apribile, controllare che le uscite di scarico non siano ostruite dalla guarnizione EPDM. Oblò Posizionare il canalizzatore di gommapiuma parte più morbida sulla base...
  • Página 62 COMPACT 3.0 ® Fissare i supporti di fissaggio (2), con una rondella (1) e un dado autobloccante (1) M8, senza stringere. Avvitare di 10 mm i perni (4) M6 x 80, dove indicato distanza (A) segun nella a figura 16. (D) 70 mm Inserire (1) rondella Ø...
  • Página 63 COMPACT 3.0 ® Inserire il dado (1) M6 senza stringere in ogni vite prigioniera. Dado M6 Tra la base e il pannello interno di distribuzione dell’aria, collegare (2) scatole a due vie del sensore antigelo (cavi bianchi) e del sensore dell’aria di ritorno (cavi neri), la scatola a 4 vie del ventilatore, (2) cavi di comunicazione e la scatola a 8 vie del cablaggio di connessione...
  • Página 64 COMPACT 3.0 ® Posizionare il pannello interno di distribuzione dell’aria sulle viti prigioniere anteriori con (1) rondella M6 a testa larga e (1) dado M6 su ogni vite prigioniera. Stringere i dadi finché il canalizzatore del pannello interno di distribuzione dell’aria non è a battuta sulla gommapiuma superiore dell’impianto.
  • Página 65 COMPACT 3.0 ® Inserire la consolle e centrare l’impianto nella parte più adatta del tettuccio della cabina. Una volta centrato, rimuovere la consolle per la successiva installazione. Fissare i supporti stringendo i dadi fino a comprimere, tra 3 e 6 mm, la guarnizione EPDM (Punto 4a) dell’impianto;...
  • Página 66 COMPACT 3.0 ® Inserire il dado M6 (A) sul dado di fissaggio del pannello interno di distribuzione dell’aria su Base Compact ogni vite prigioniera. Inserire i perni esagonali M6 e avvitarli fino a lasciarli a 1 mm al di sopra della tappezzeria nei veicoli con cabina Esagonale M6 Super Space Cab e 10 mm al di sotto della tappezzeria negli altri veicoli.
  • Página 67 COMPACT 3.0 ® Posizionare la consolle usando (4) viti a brugola M6/100x15. Collocare sugli stessi le decorazioni rotonde di plastica M6.
  • Página 68 COMPACT 3.0 ® Esploso fino al fissaggio dei supporti di fissaggio Rondella di gomma ø 7 Viti prigioniere Rondella piana a testa larga ø 8 M8 x125x100 / 120 Dado M8 Tettuccio della cabina Dado M8 Rondella piana a testa larga ø 8 Guarnizione EPDM 25 mm.
  • Página 69 COMPACT 3.0 ® Istruzioni dettagliate Sull’installazione del cablaggio di alimentazione Cavo di alimentazione 1- Collegare il cavo di alimentazione superiore nella parte posteriore dell’impianto e farlo scorrere lungo la parte posteriore della cabina incollando i supporti di plastica e fissandolo con le flange. 2- Collegare il cavo di alimentazione inferiore alla batteria, facendolo scorrere lungo il passaggio originale dei cablaggi, fissato con le flange, verso la parte posteriore della cabina, per effettuare il collegamento con il cavo di alimentazione superiore.

  • Página 70: Cablaggio Elettrico

    COMPACT 3.0 ® Cablaggio elettrico AVVISO IMPORTANTE! Fare attenzione a non invertire le polarità effettuando la connessione dell’alimentazione all’impianto, altrimenti il quadro comandi non si accende, l’impianto non funziona e si potrebbero verificare danni irreparabili ai moduli dei compressori. Sensore Ventilatore aria ritorno centrifugo...
  • Página 71 COMPACT 3.0 ®...
  • Página 72 Dirna Bergstrom behält sich vor, aus technischen oder kaufmännischen Gründen jederzeit Änderungen HIWEIS: der Angaben dieser Veröffentlichung vorzunehmen. Dirna Bergstrom si riserva il diritto di effettuare modifiche in qualsiasi momento ai dati contenuti in questa ATTENZIONE: pubblicazione, per motivi tecnici o commerciali.
