5.2.2. APRIETE DE LAS CONEXIONES ELÉCTRICAS
Las conexiones deben estar apretadas.
Los pares de apriete para los magnetotérmicos son los indicados en la
Tabla 4:Pares de apriete de cables de potencia a los interruptores magnetotérmicos tripolares y unipolares.
5.2.3. PUNTOS CLAVE PARA LA INSPECCIÓN DE LOS CONTACTORES
Comprobar que las partes de plástico no están ennegrecidas y no presentan síntomas de
quemadura ni están endurecidas.
Comprobar que el cabezal esté bien insertado.
Comprobar el apriete de cables y terminales según la
Los terminales deben estar limpios.
En caso de que la batería incluya resistencias de descarga RD, comprobar que están en
buen estado (no están abiertas ni presentan síntomas de quemadura). (
Limpieza de los contactores: En ambientes sucios (polvo, serrín, virutas metálicas...) aspi-
rar el contactor periódicamente.
No hay un tiempo estimado para la limpieza, todo dependerá del grado de polución que se
genere en el interior de la batería.
28
Magnetotérmico
In ≤ 3 x 63 A
In ≤ 2 x 63 A
Tabla 5:Pares de apriete de cables a los bornes de conectores
Modelo
Auxiliares (Nm)
MC-12
MC-18
MC-32
MC-40
MC-50
MC-65
MC-75
MC-85

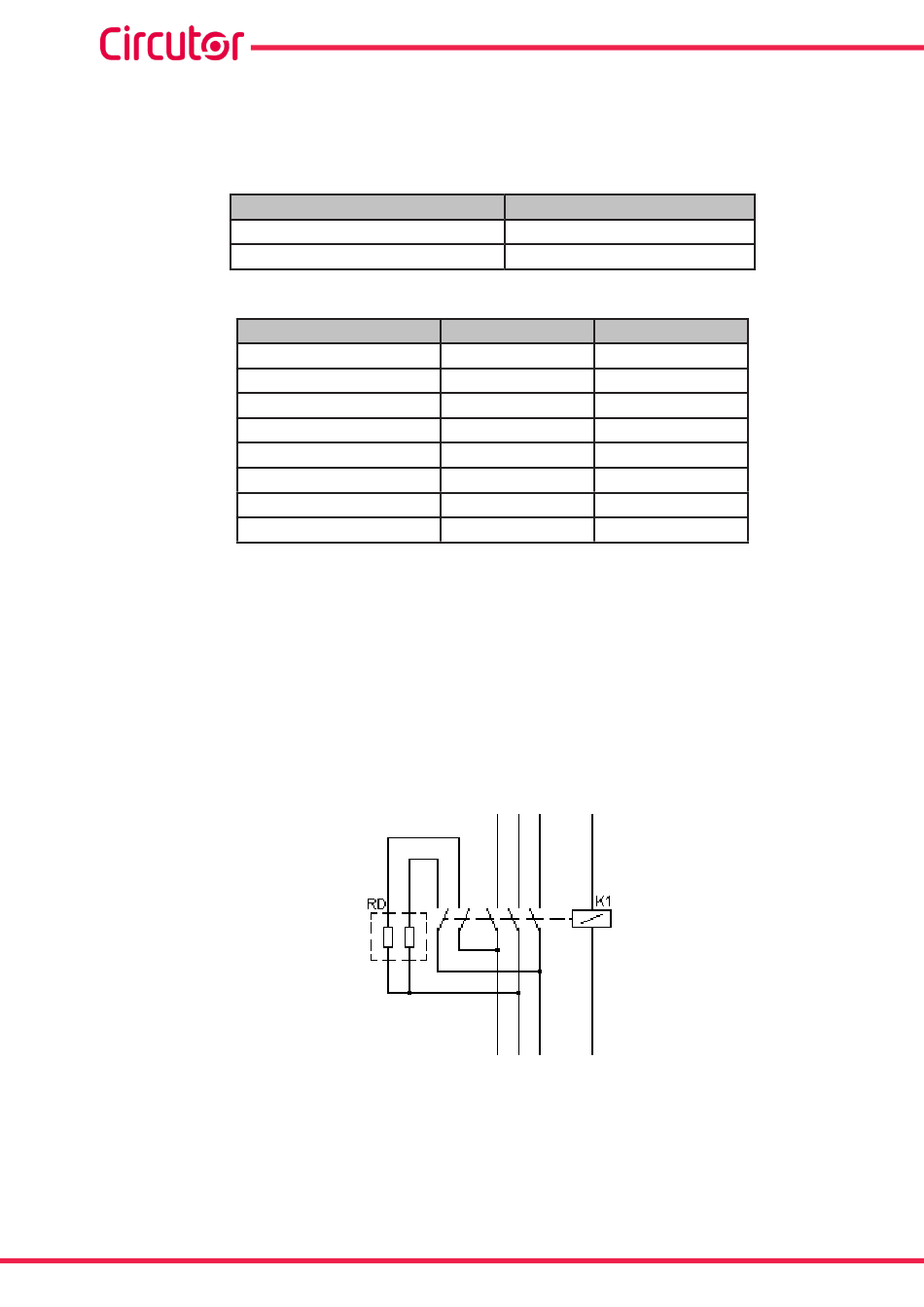

Figura 18: Conexión de las resistencias de descarga.
Apriete (Nm)
2
2
Potencia (Nm)
1.3
1.6
1.3
2.2
1.3
2.9
1.3
4
1.3
4.5
1.3
4.5
1.3
4.5
1.3
5.1
.
Tabla 5
Manual de Instrucciones
Serie OPTIM HYB
Tabla 4 y Tabla 5.
)
Figura 18
